Beschreibung
- Funktionsbeschreibung
- Für die Aufbereitung gelangt das ölhaltige Kondensat zunächst unter Druck in die Druckentlastungskammer.
- Dort wird der Überdruck abgebaut, ohne dass es zu Verwirbelungen im nachfolgenden Trennbehälter zur Freiölabscheidung kommt.
- Mitgeführte grobe Schmutzpartikel werden in einem herausnehmbaren Auffang zurückgehalten.
- Im Trennbehälter setzt sich das Öl durch Schwerkrafttrennung an der Oberfläche ab und wird in den überlaufsicheren Ölauffangbehälter (Version auf Anfrage erhältlich) geleitet.

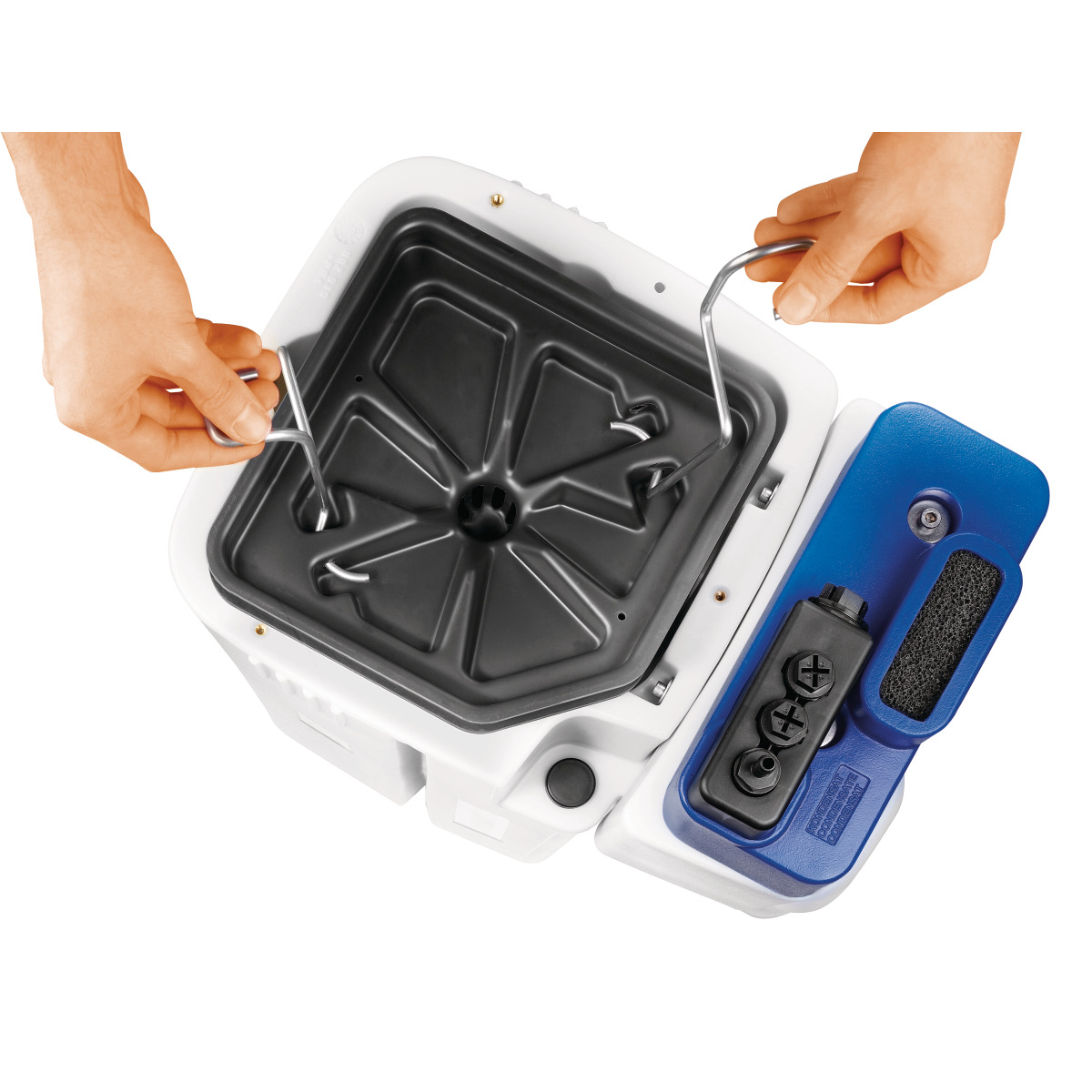

- Der Filter macht den Unterschied: Das so vorgereinigte Kondensat strömt nun durch den oleophilen Vorfilter, der eine große aktive Filterfläche aufweist. Von innen nach außen durchströmt, bindet er die verbliebenen Öltröpfchen und nimmt zudem in der Filterkammer restliches, aufschwimmendes Öl auf.
- Im OEKOSORB®-Hauptfilter mit Kartuschentechnik werden letzte Ölanteile zuverlässig zurückgehalten. Übrig bleibt Wasser zu direkten Einleitung in die Kanalisation.
- Anlagengerechte Baugröße
- Montage an Wand bei ÖWAMAT® 10 und ÖWAMAT® 11 möglich
- Lange Standzeit der Filtereinheiten
- Jederzeit einfache Nachrüstung einer Heizung
- Einfachste handhabung durch Kartuschentechnik
- Bauartzulassung mit und ohne Freiölabscheidung
- Keine Energiekosten
Die Vorteile auf einen Blick
Technische Spezifikationen
Abmessungen und Gewichte
- Länge (Produkt) ca.: 410 mm
- Breite/Tiefe (Produkt) ca.: 461 mm
- Höhe (Produkt) ca.: 892 mm
Anschluss

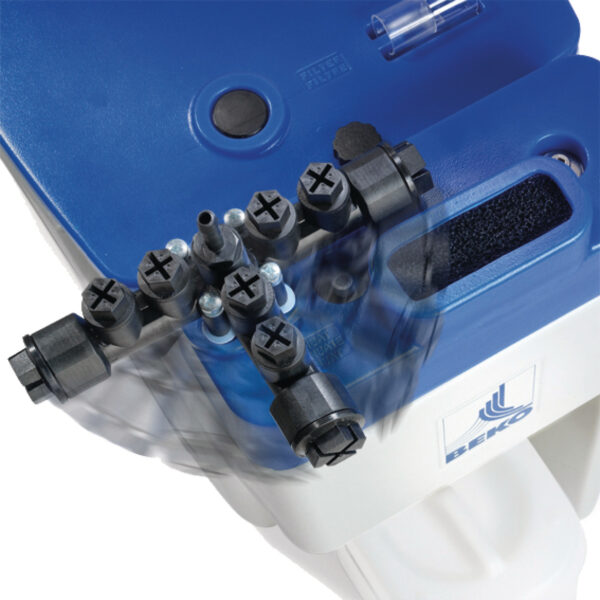

- Anschluss Kondensatzulauf: 3 x G 1/2 / 1 x G 1 “
- Anschluss Wasserablauf: G 1 “
Max. Verdichterleistung
- Max. Verdichterleistung Schraubenverdichter Turbinenöl: 14.6 m³/min
- Max. Verdichterleistung Schraubenverdichter VDL-Öl: 14.6 m³/min
- Max. Verdichterleistung Schraubenverdichter VCL-Öl: 11.3 m³/min
- Max. Verdichterleistung Schraubenverdichter Synthetik-Öl PAO: 11.3 m³/min
- Max. Verdichterleistung Schraubenverdichter Synthetik-Öl Ester: 9.6 m³/min
- Max. Verdichterleistung Kolbenverdichter VDL-Öl: 10.1 m³/min
- Max. Verdichterleistung Kolbenverdichter Synthetik-Öl PAO: 8.4 m³/min
- Max. Verdichterleistung Kolbenverdichter Synthetik-Öl Ester: 9.7 m³/min
- Erläuterung Maximale Verdichterleistung: Diese Leistungsangaben gelten für gemäßigte Klimazonen (z.B. Mittel- und Südeuropa, Mittelamerika). Bitte fordern Sie bei Bedarf die Verdichterleistungen für andere Klimazonen bei uns an.
Lieferumfang
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
Leider sind diese Daten nicht verfügbar. Bitte kontaktieren Sie uns, sofern Sie Fragen haben.
Produktidentifikationsmerkmale
Produktname: Aircraft ÖWAMAT® 14 Öl-Wasser-Trenner
Artikelnummer: 2048014
GTIN: 4036351102960
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
