Beschreibung

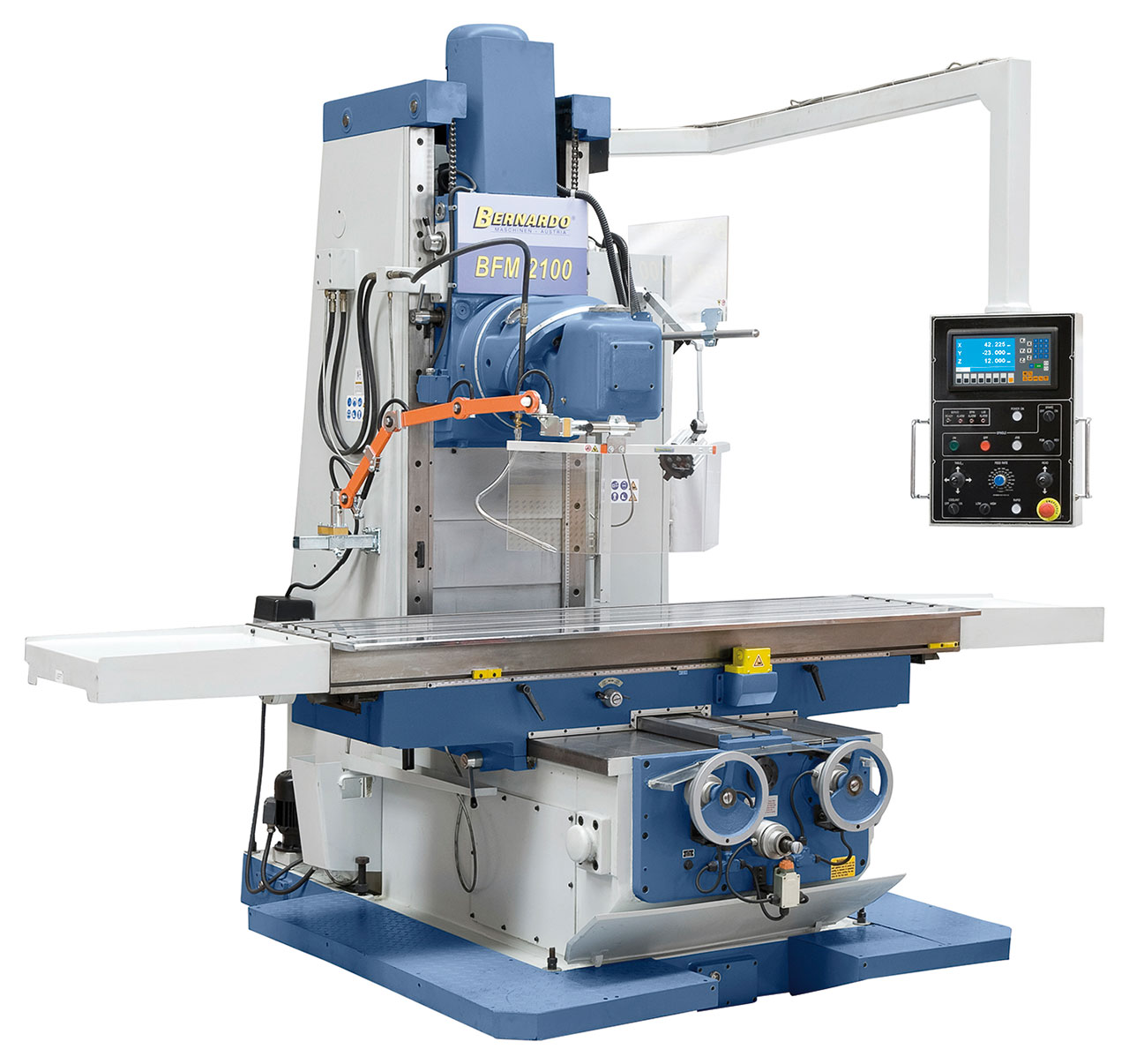

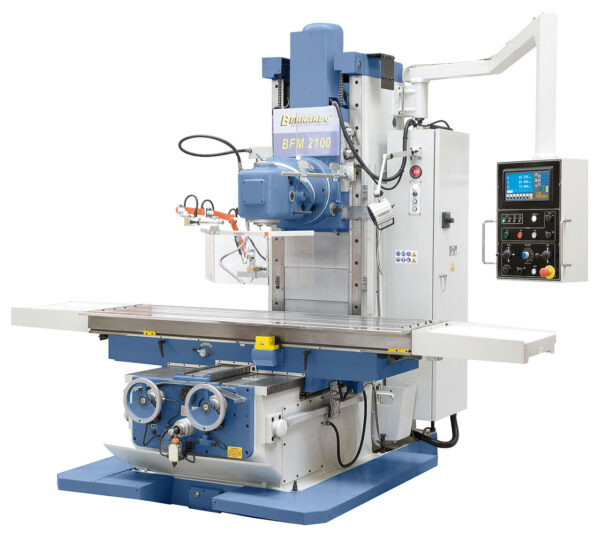

Die konventionelle Bettfräsmaschine BFM 2100 ist bestens geeignet für die Zerspanung von großen und schweren Werkstücken. Die großdimensionierten Flachführungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Durch die stufenlose Verstellung der 90° und 45° Ebene kann der Universalfräskopf auf sämtliche Winkel eingestellt werden.
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion

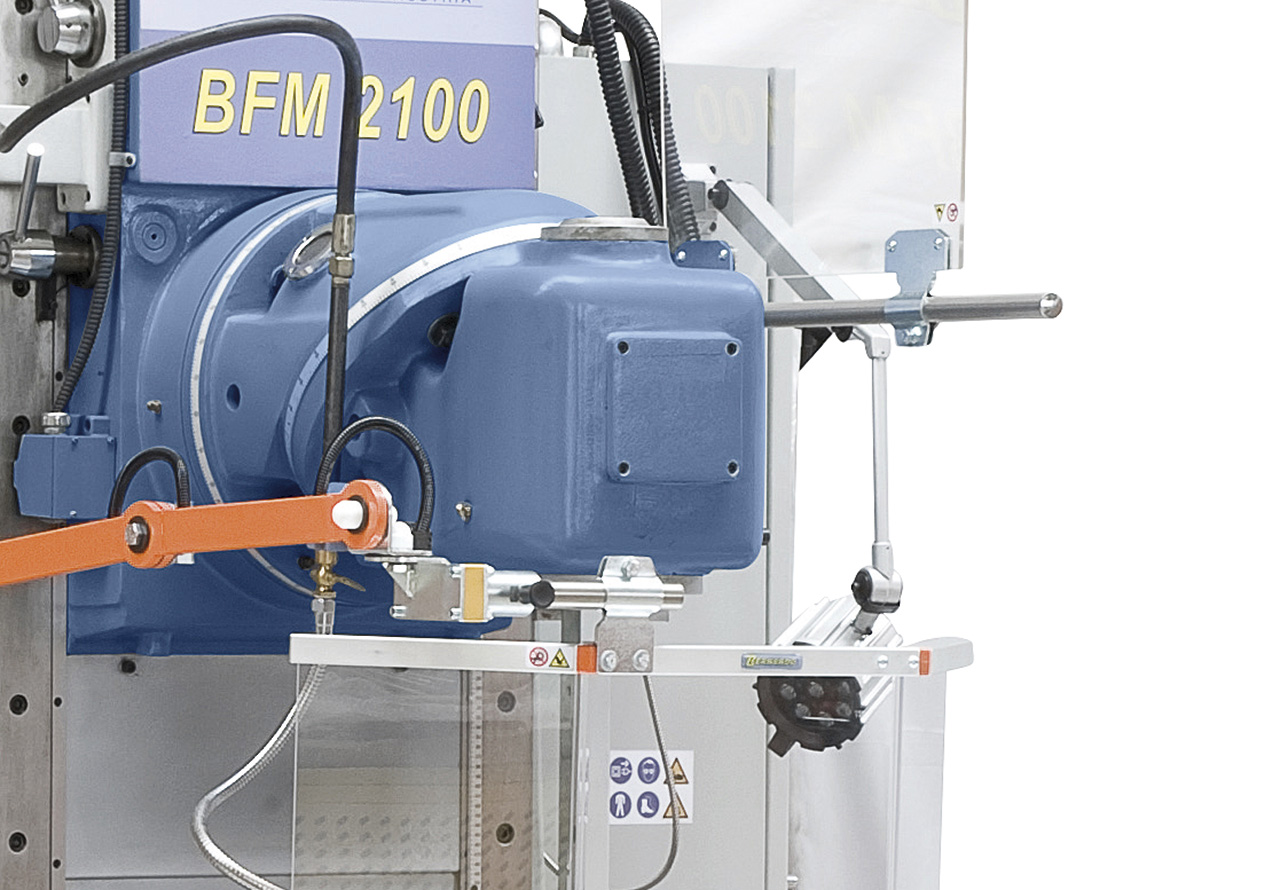

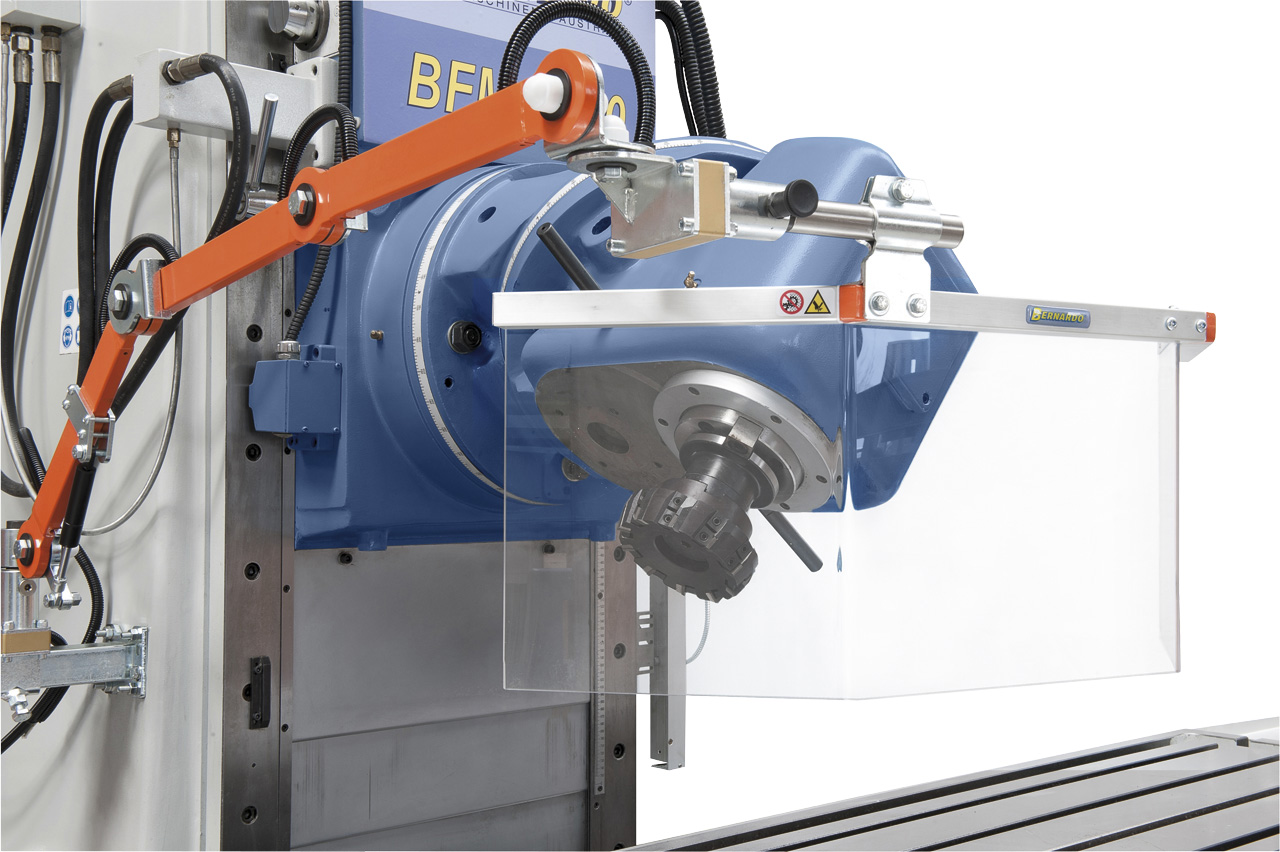

- Universalfräskopf System “Huron”, einstellbar auf sämtliche Winkelpositionen
- Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung
- Inklusive schwenkbarem Auslegerarm mit übersichtlich aufgebautem Bedienpult
- Induktiv gehärtete und geschliffene Führungsbahnen
- Stufenlose Einstellung der Vorschubgeschwindigkeit in allen Achsen

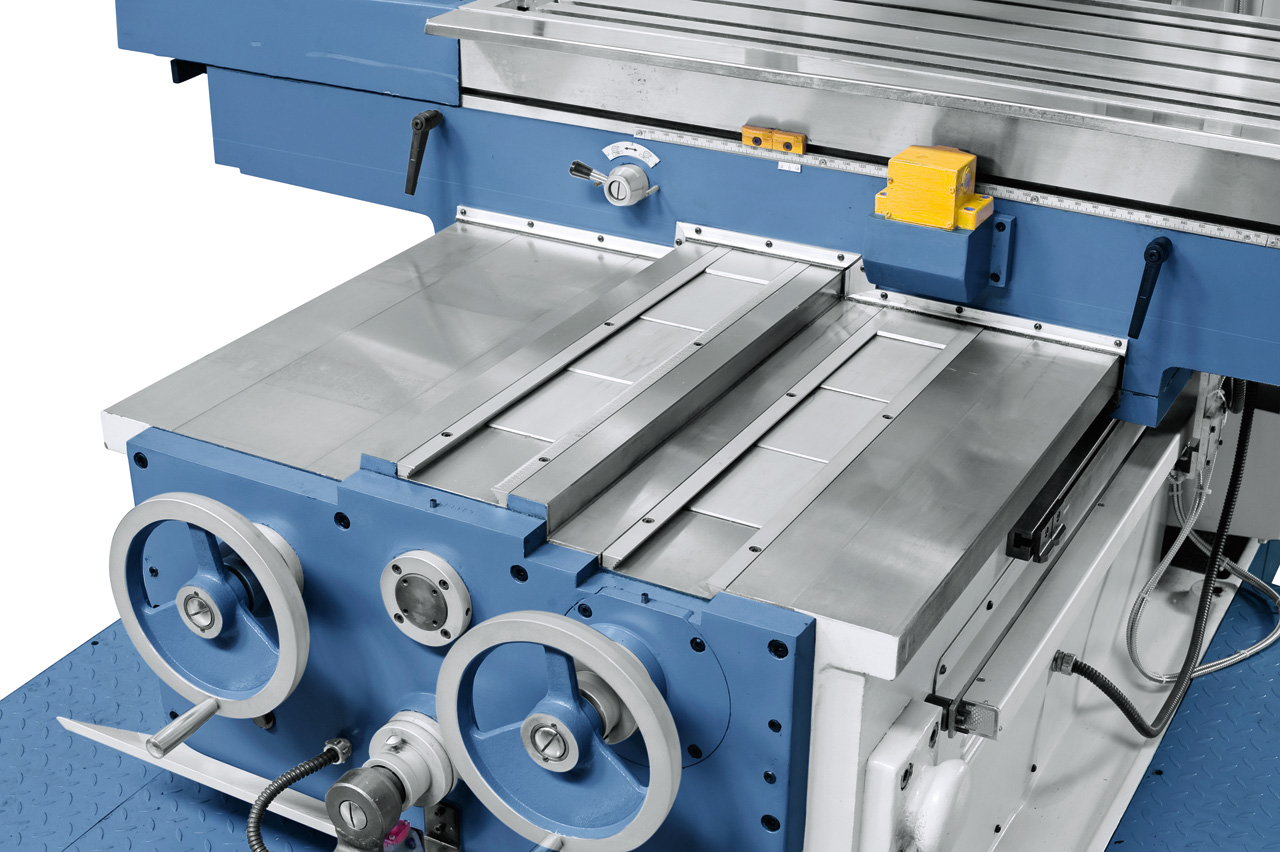

- Großflächig verrippter Sattel in robuster Kastenbauweise
- Präzisionsgeschliffener Arbeitstisch, optimal geführt au dem breiten Sattel

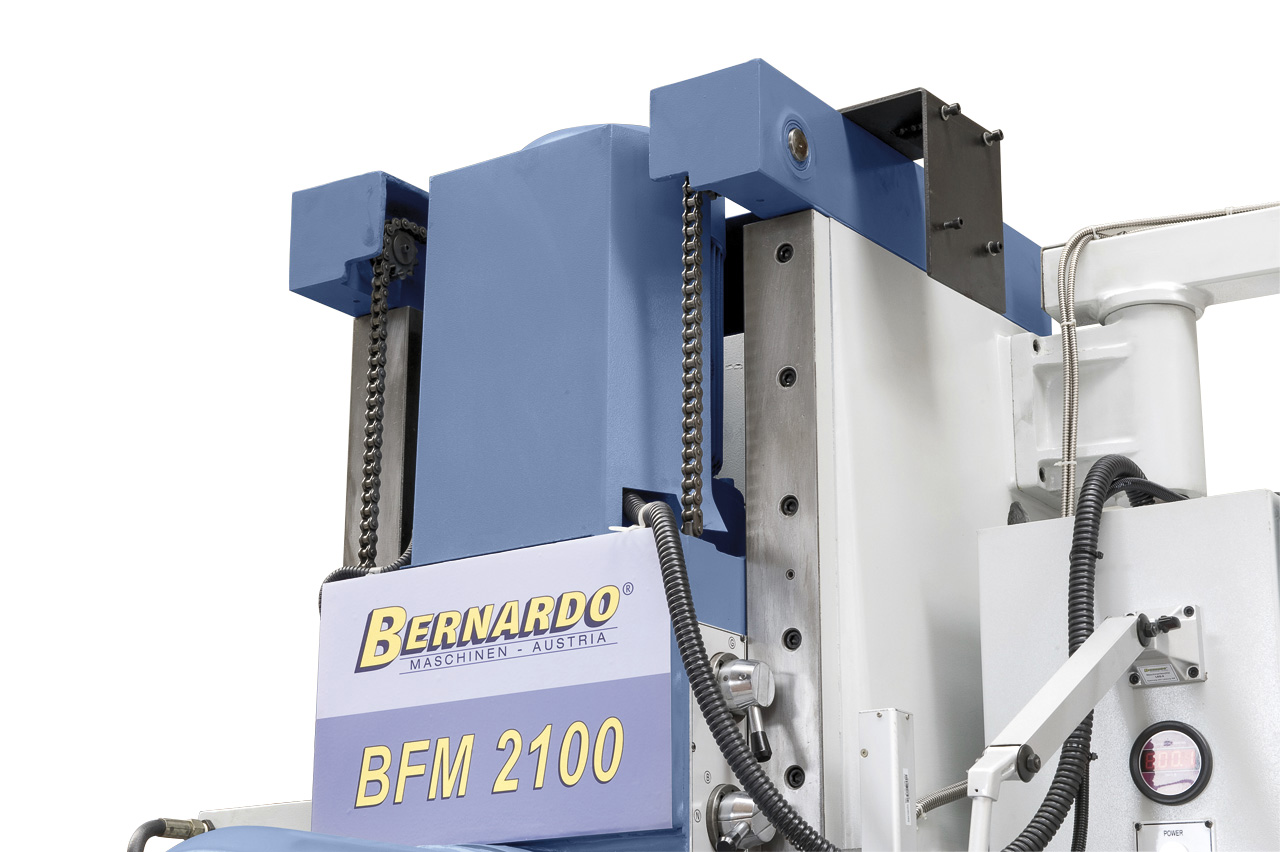

- Säule und Ständer in massiver Kastenständerbauform
Technische Spezifikationen
Tischgröße |
2100 x 500 mm |
Spindelaufnahme |
ISO 50 |
Spindeldrehzahl |
(12) 40 – 1600 U/min |
Verfahrweg Längs (x) |
1500 mm |
Verfahrwerg Quer (y) |
700 mm |
Verfahrweg Vertikal (z) |
700 mm |
Ausladung |
610 mm |
Spindelkopf-Schwenkbereich |
360° |
Abstand Spindel / Tisch |
0 – 700 mm |
Vorschschubgeschwindigkeit |
|
x-Achse (stufenlos) |
20 – 1800 mm/min |
y-Achse (stufenlos) |
20 – 1800 mm/min |
z-Achse (stufenlos) |
10 – 900 mm/ min |
Eilgang x-Achse und y-Achse |
3500 mm/min |
Eilgang z-Achse |
1750 mm/min |
Vorschubmotor |
2,0 kW |
Kühlmittelpumpe |
0,55 kW |
Hauptmotor |
7,5 kW |
Maschinenabmessung (B x T x H) |
3300 x 2380 x 2750 mm |
Gewicht ca. |
7300 kg |
Lieferumfang

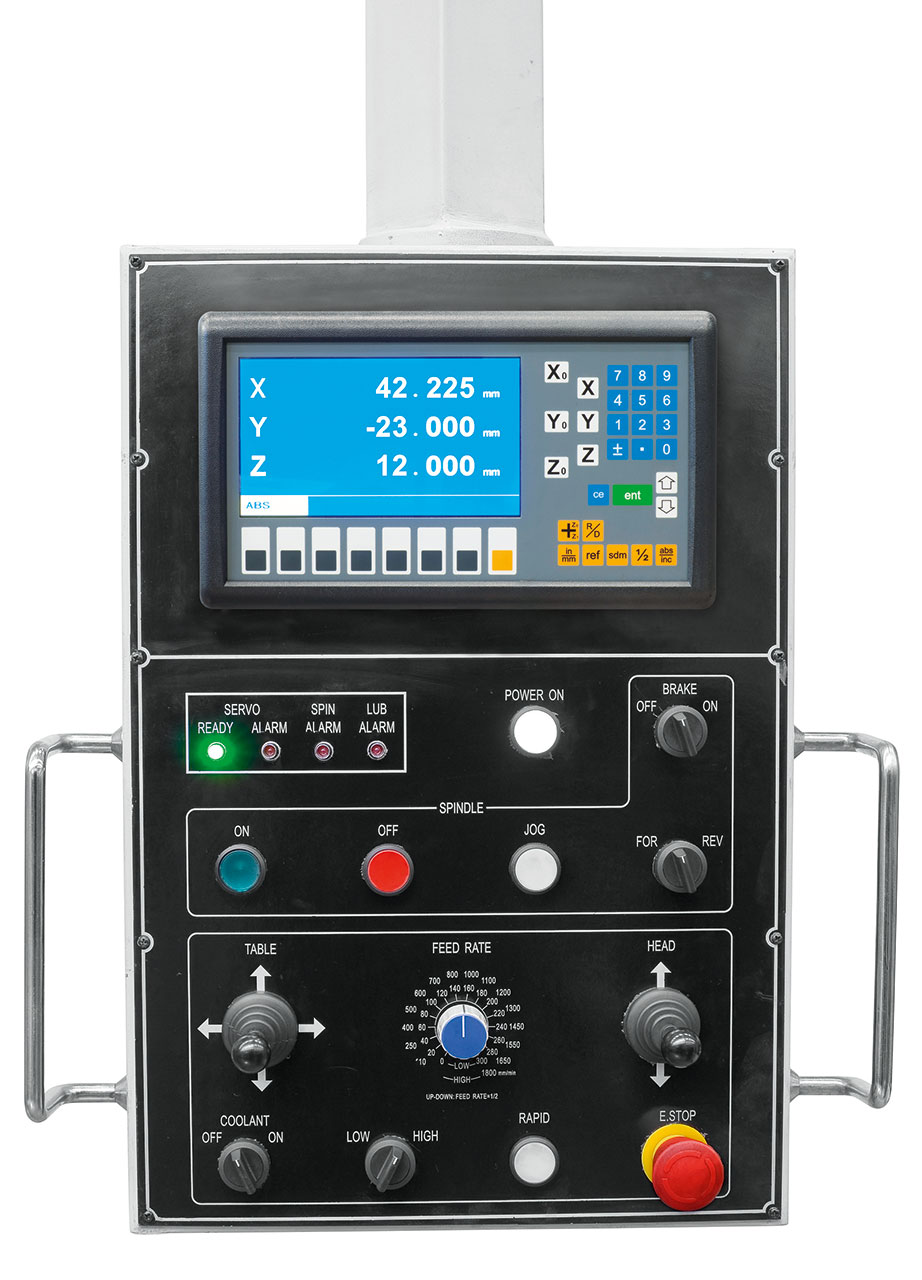

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Stufenloser Längs- und Quervorschub
- LED-Maschinenleuchte
- Universalfräskopf
- Horizontal-Gegenlager
- Langer Fräsdorn ISO 50 / 32 mm
- Kombi-Aufsteckfräsdorn ISO 50 / 40 mm
- Teleskopabdeckung z-Achse
- Universelle Schutzeinrichtung

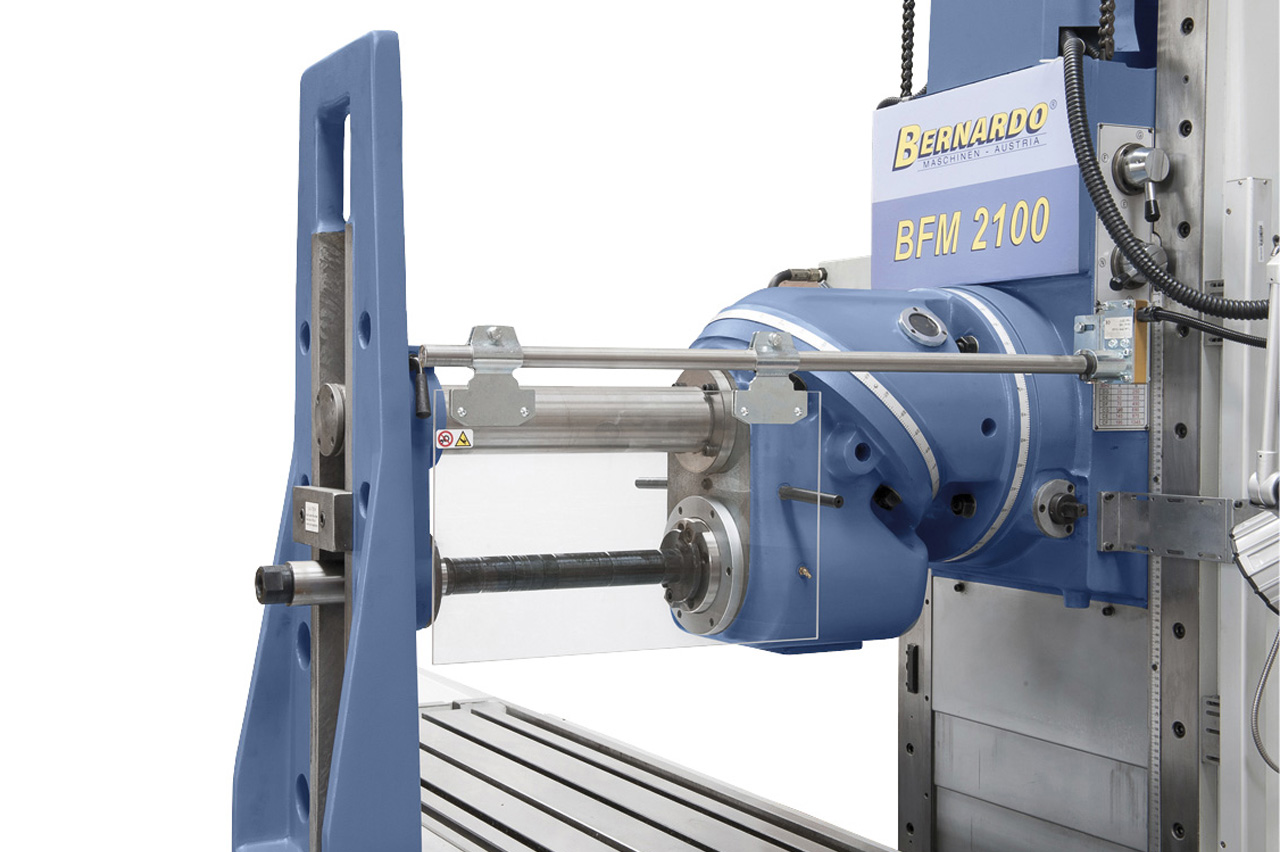

- Schutzabdeckung zum Horizontalfräsen

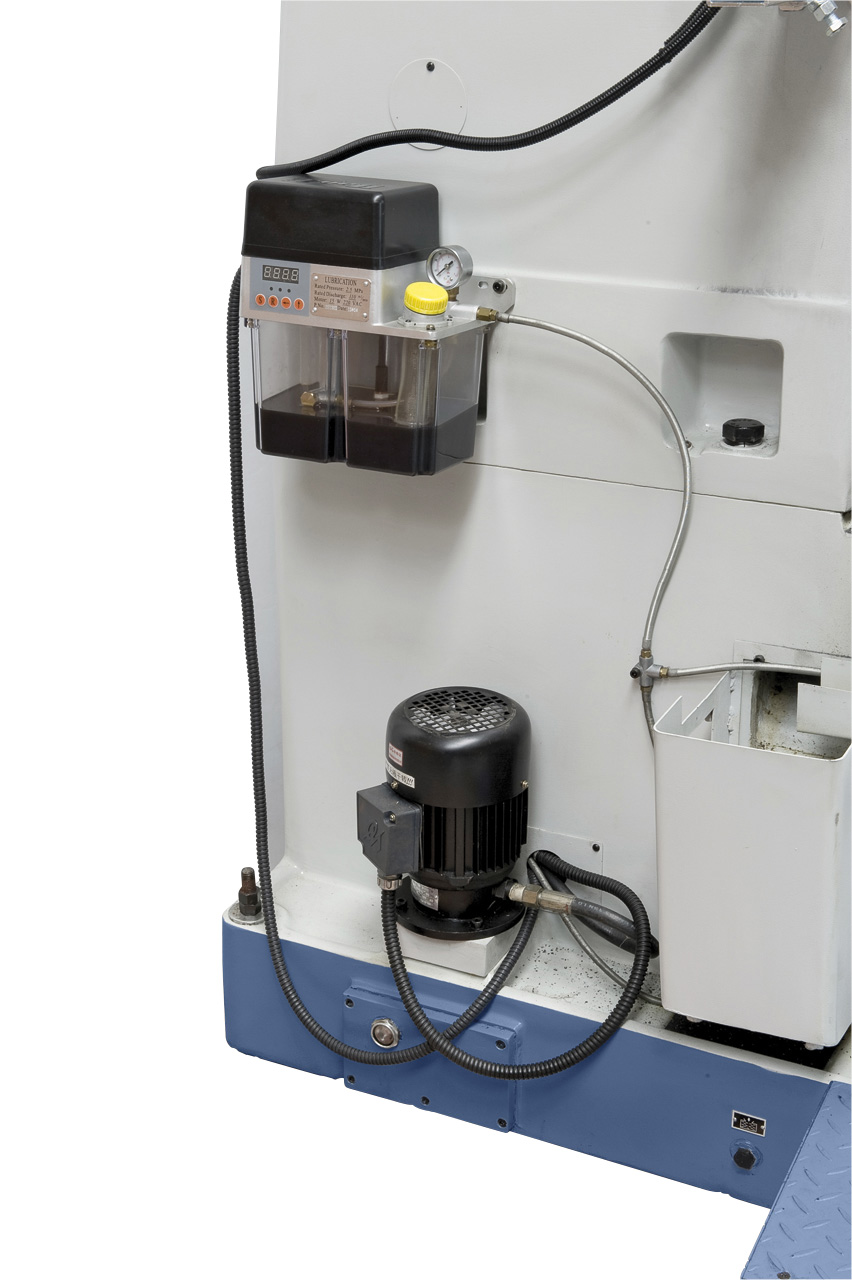

- Zentralschmierung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
