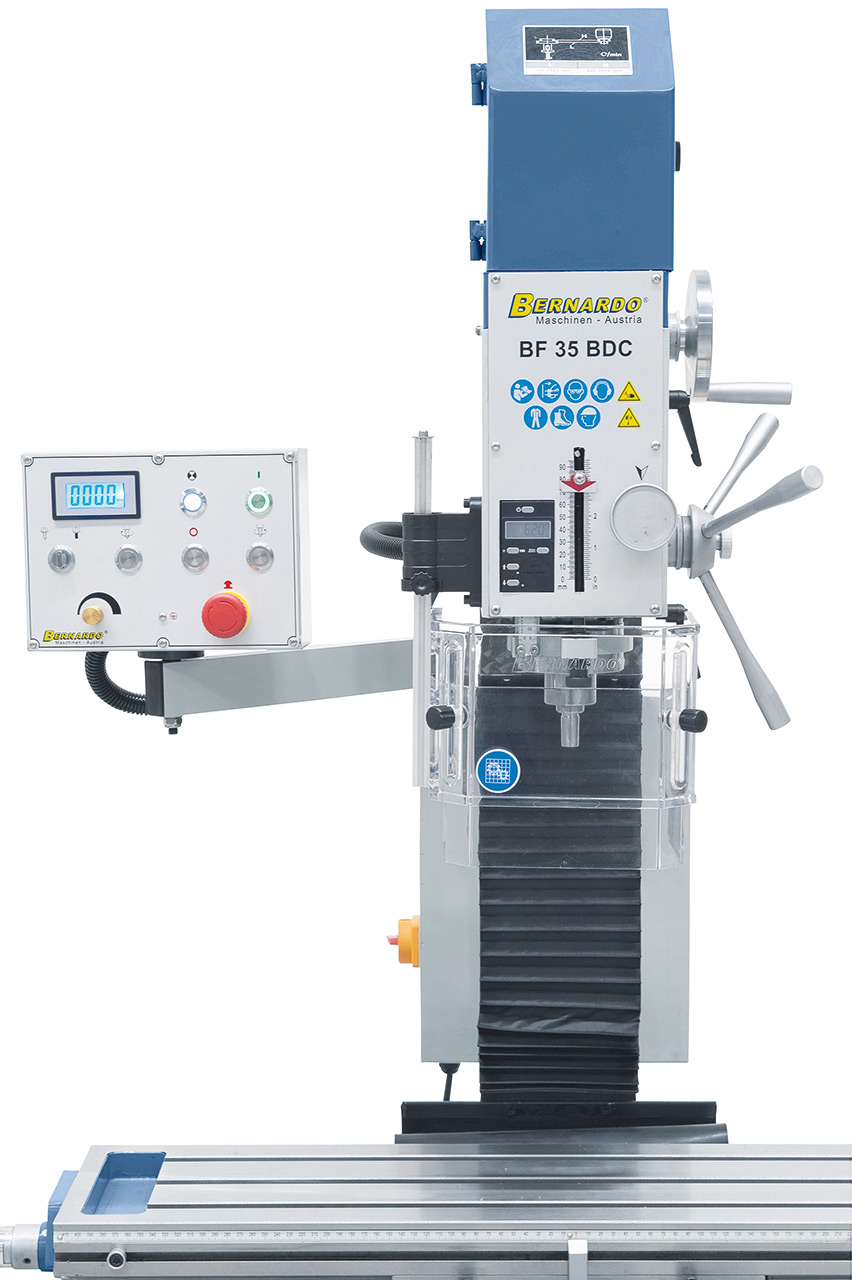

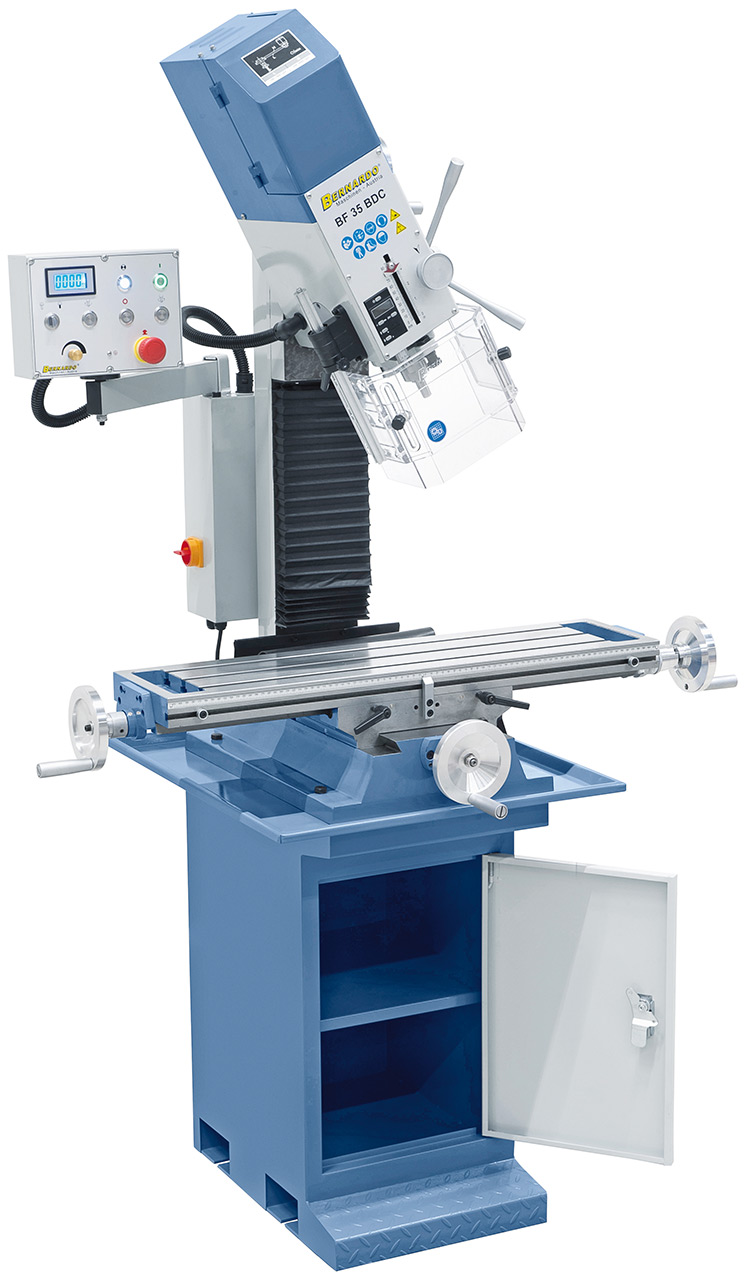

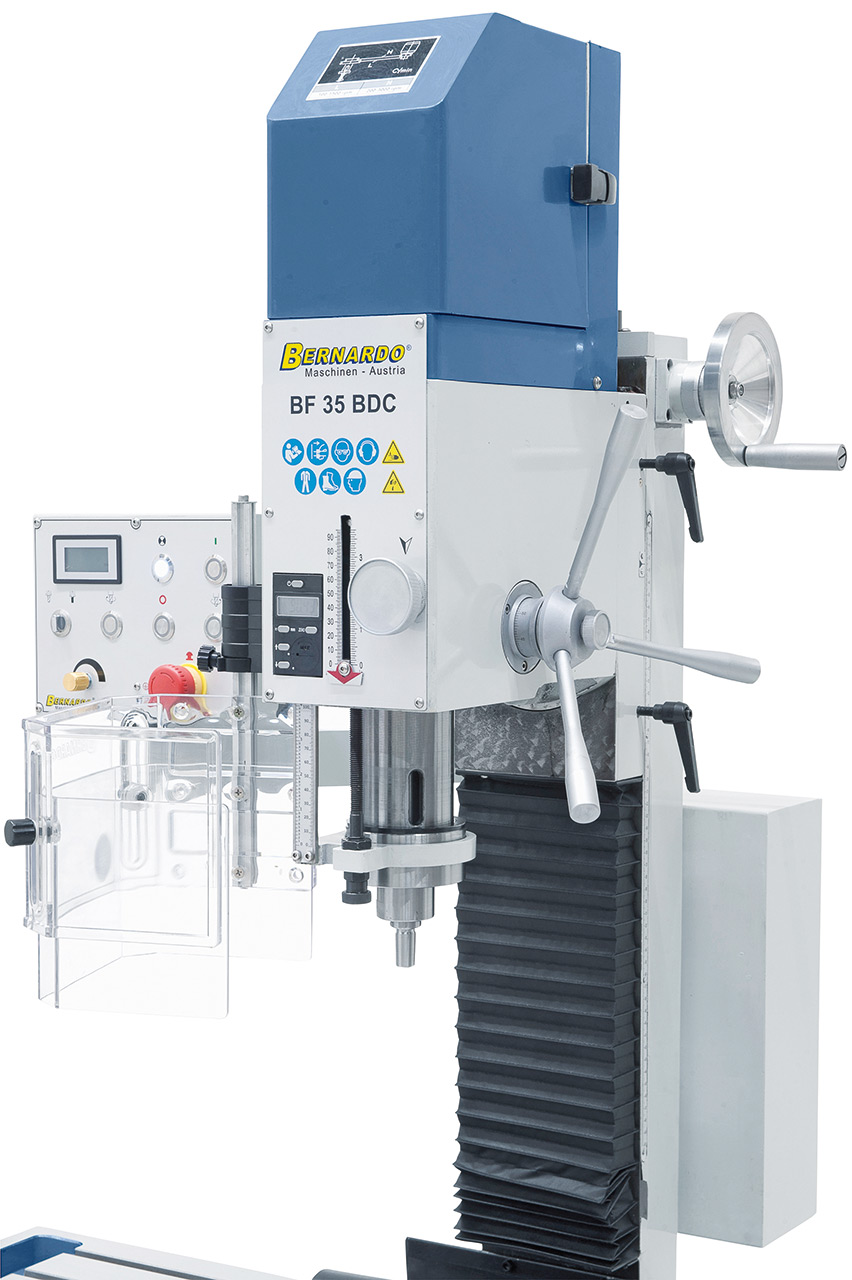

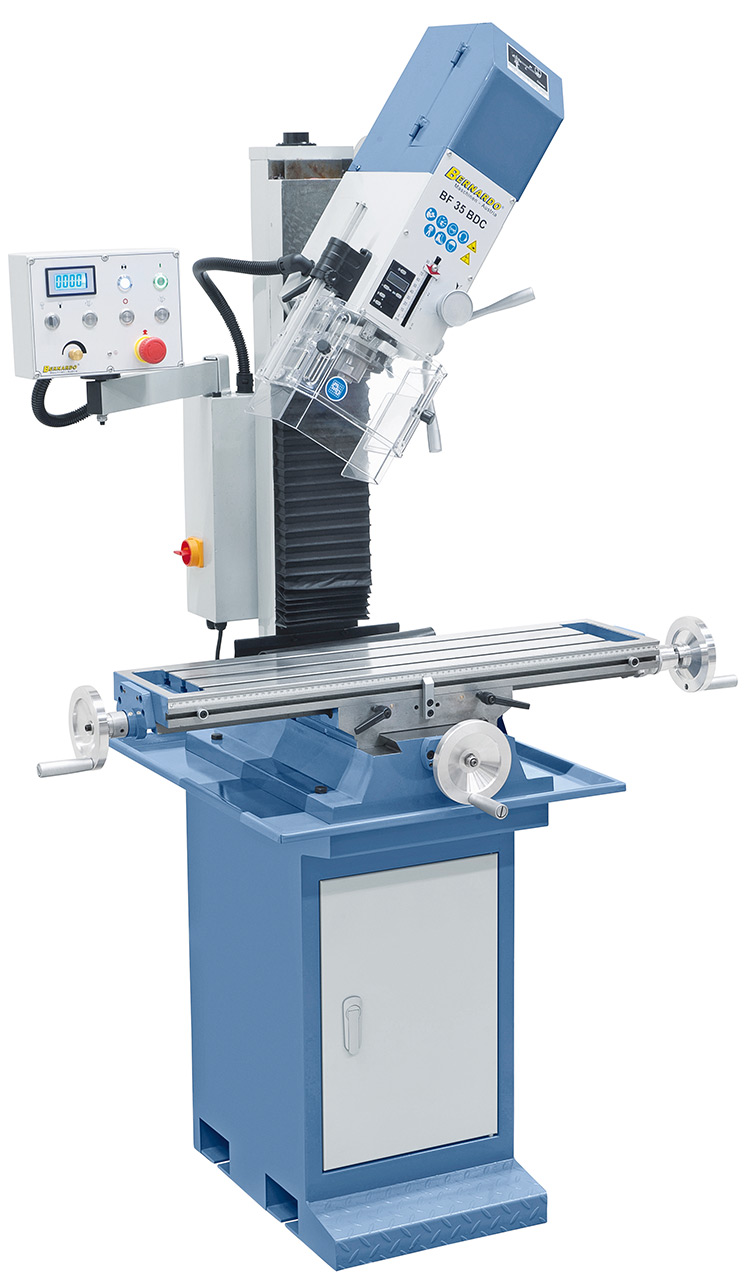

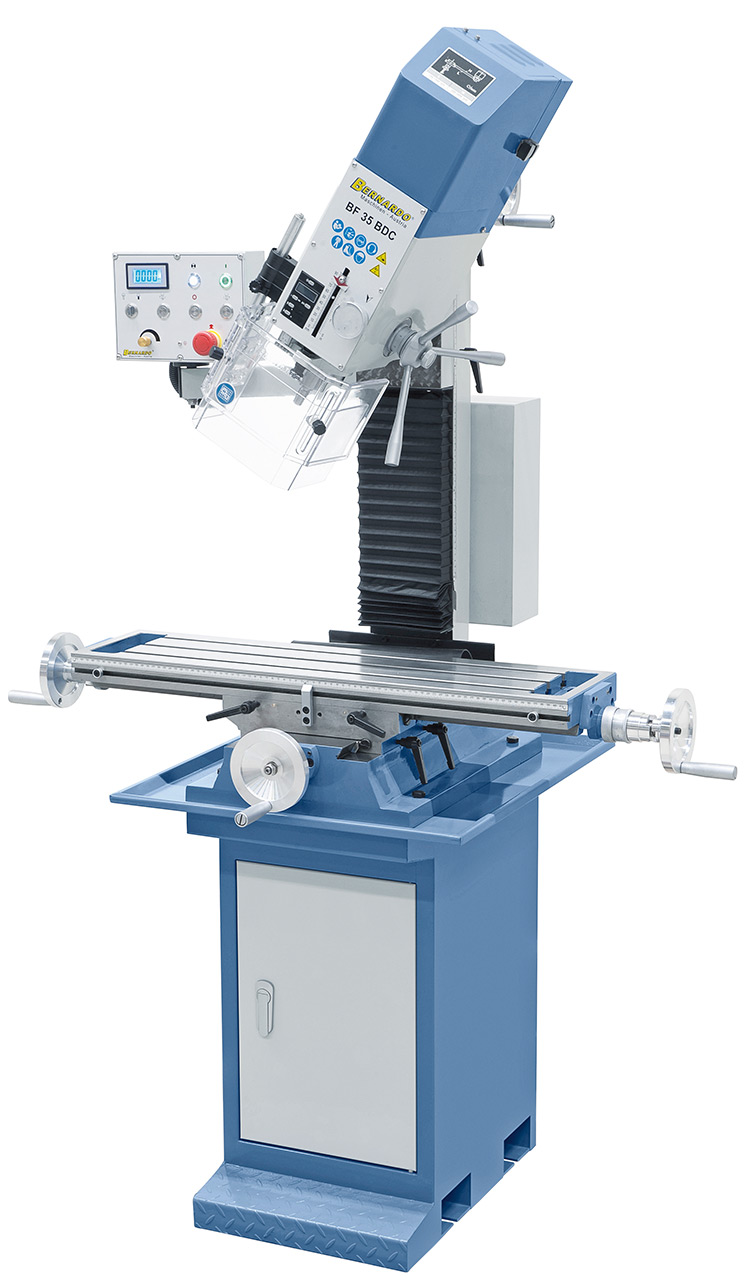

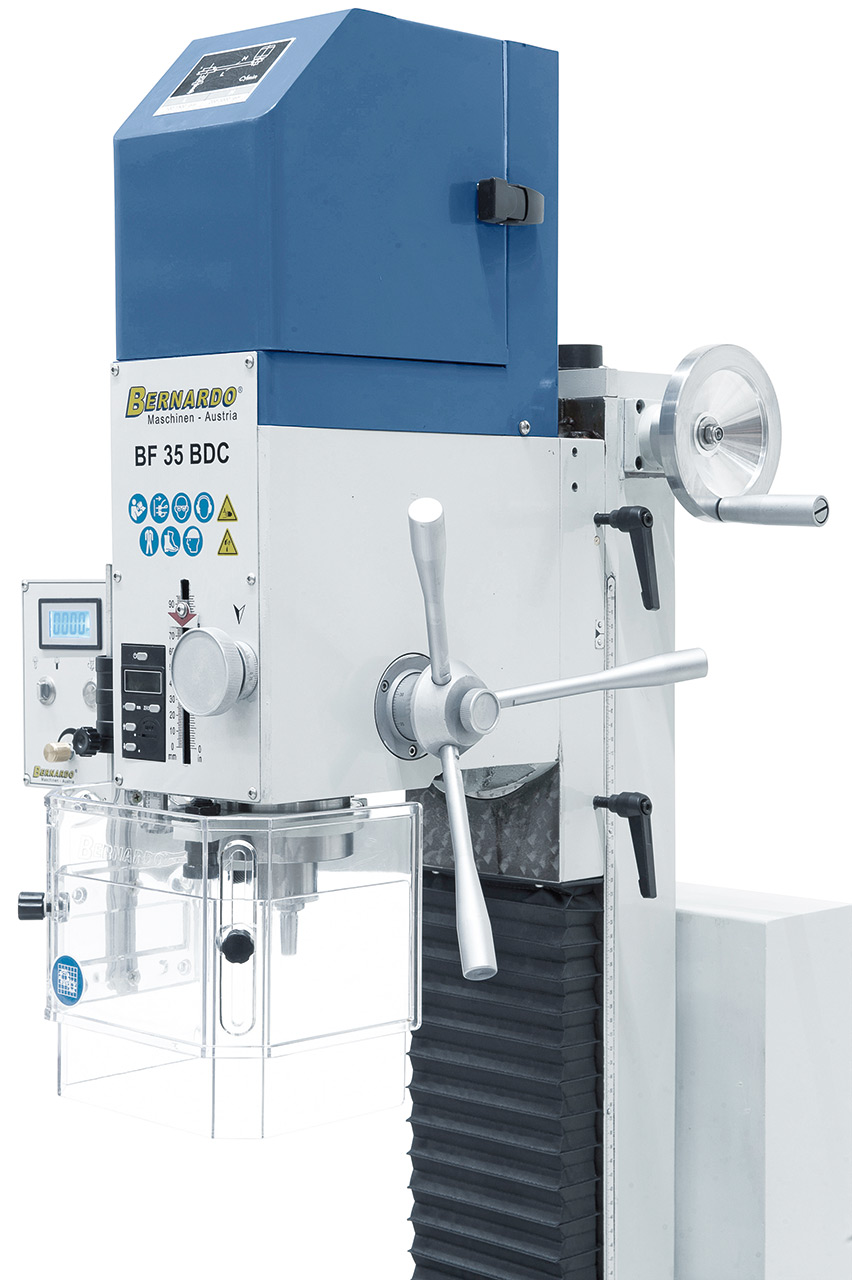

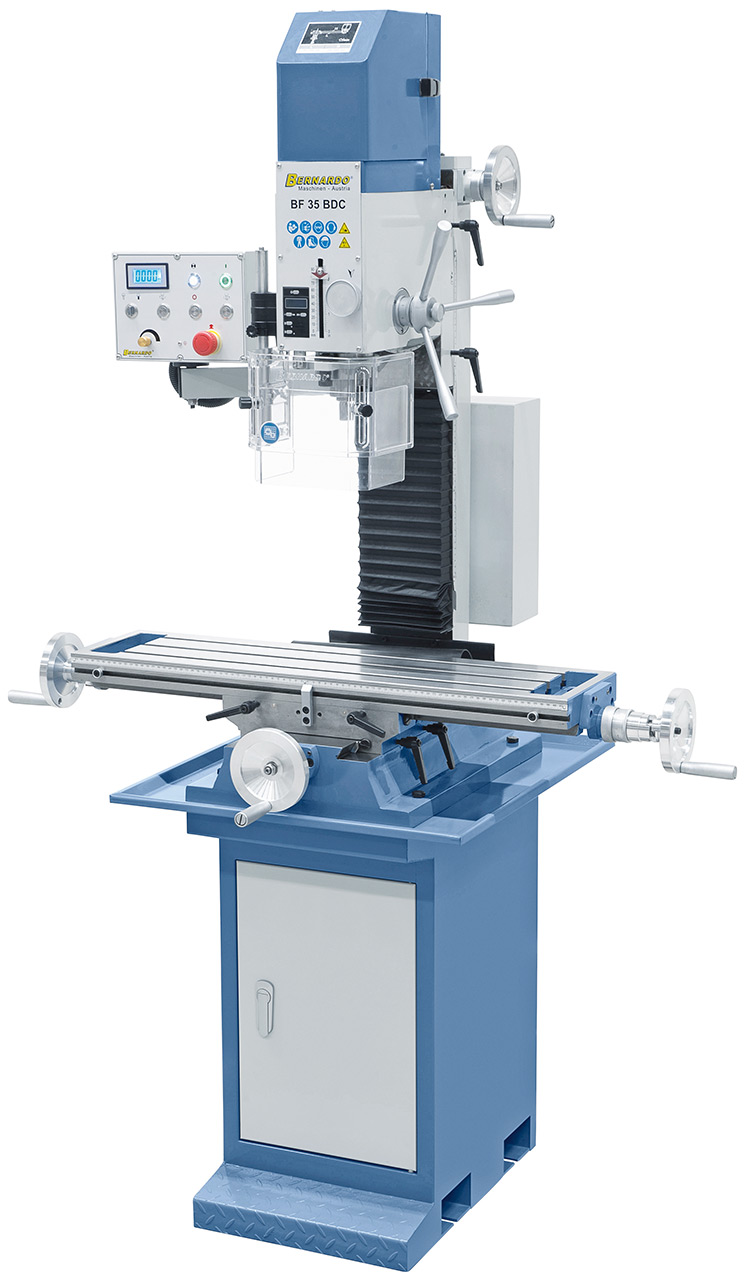

Bernardo Bohr- und Fräsmaschinen BF 35 BDC

3.677,10

Die Bohr- und Fräsmaschine BF 35 BDC ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (1,5 KW) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige und einem stufenlos regelbarem Frästischvorschub lieferbar.

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Artikelnummer: 02-1115 Kategorie:

Beschreibung

Die Bohr- und Fräsmaschine BF 35 BDC ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarkem Antriebsmotor (1,5 KW) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige und einem stufenlos regelbarem Frästischvorschub lieferbar.

  • Modell auch mit stufenlosem Frästischvorschub und 3-Achs-Digitalanzeige lieferbar (Art. Nr.  02-1117)
  • Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
  • Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, …

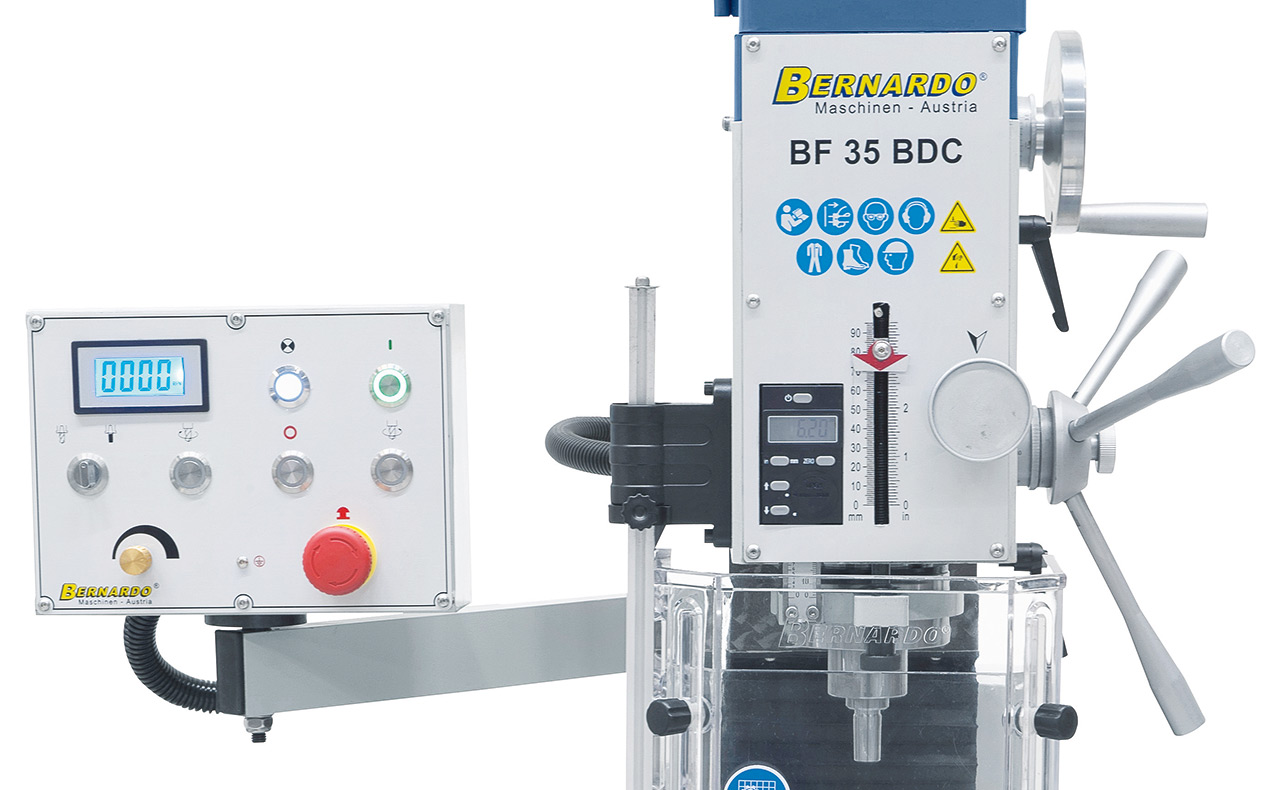

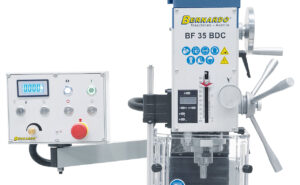

  • Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
  • Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden

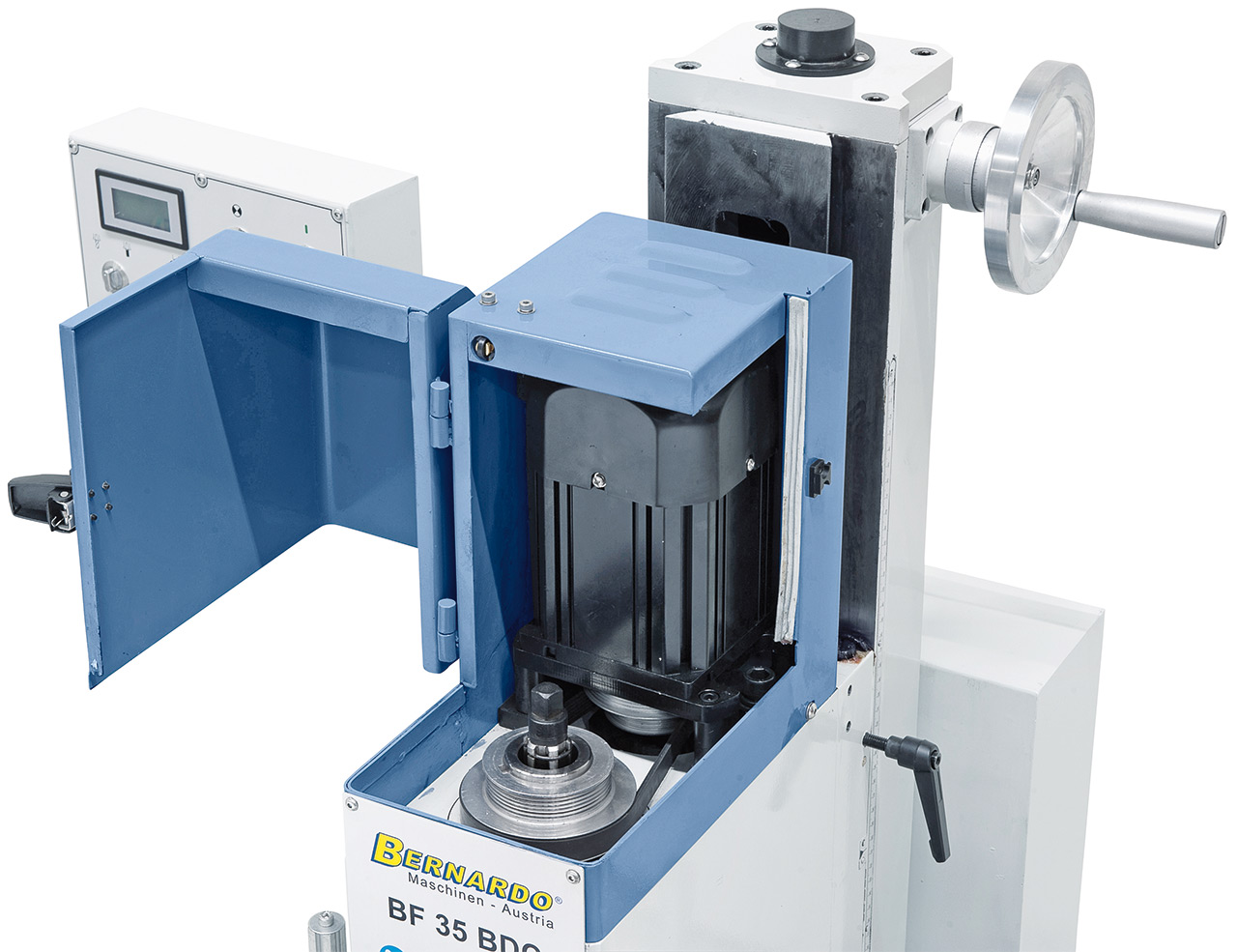

  • Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
  • Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
  • Hohe Rundlaufgenauigkeit (?0,015 mm) der Pinole durch Präzisionslager

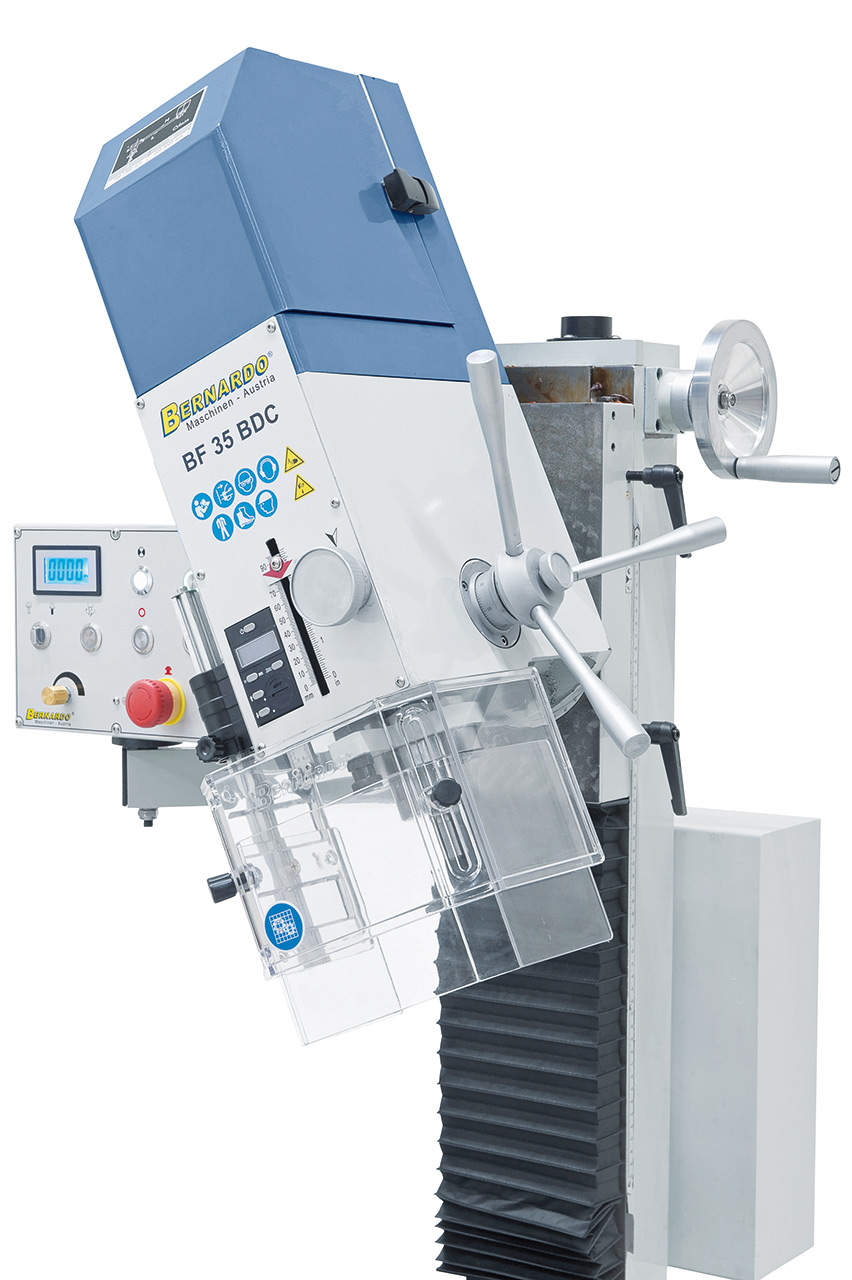

  • Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

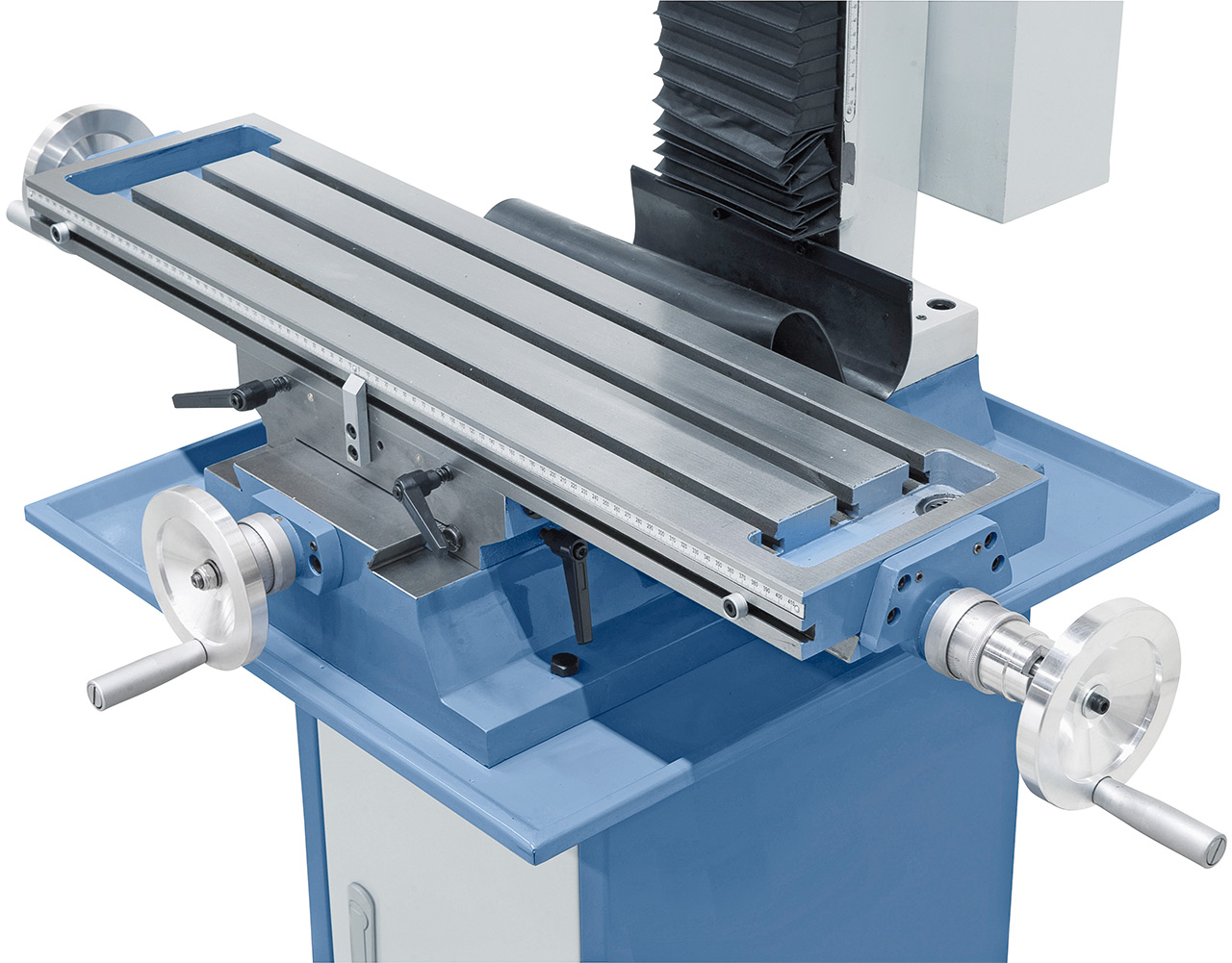

  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet

Technische Spezifikationen

Bohrleistung in Stahl

35 mm

Stirnfräser max.

75 mm

Schaftfräser max.

25 mm

Gewindeschneiden max.

M 20

Ausladung

190 mm

Abstand Spindel/Tisch min./max.

90 ? 440 mm

Pinolenhub

90 mm

Spindeldrehzahl, stufenlos

100 ? 1500 / 200 ? 3000 U/min

Spindelaufnahme

MK 3

Tischgröße

840 x 210 mm

Verfahrweg (x / y)

535 / 225 mm

Fräskopf schwenkbar

-90° bis +90°

Höhenverstellung Fräskopf

350 mm

T-Nutengröße

14 mm

Motor-Abgabeleistung S1 100%

1,5 KW / 230 V

Motor-Aufnahmeleistung S6 40%

2,2 kW / 230 V

Maschinenabmessung (B x T x H)*

1180 x 710 x 1220 mm

Gewicht ca.

210 kg

* ohne Untergestell

Lieferumfang

  • Zahnkranzbohrfutter 3 – 16 mm / B 16
  • Bohrfutterdorn MK 3 / B 16
  • Anzugsspindel M 12
  • Digitale Drehzahlanzeige
  • Digitale Pinolenhubanzeige
  • EMV-Filter nach CE-Norm
  • Höhenverstellbare Schutzabdeckung
  • Gewindeschneideinrichtung
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
