Beschreibung
- Hoher Drehzahlbereich von 75 – 3000 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen …
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (?0,015 mm) der Pinole durch Präzisionslager
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen

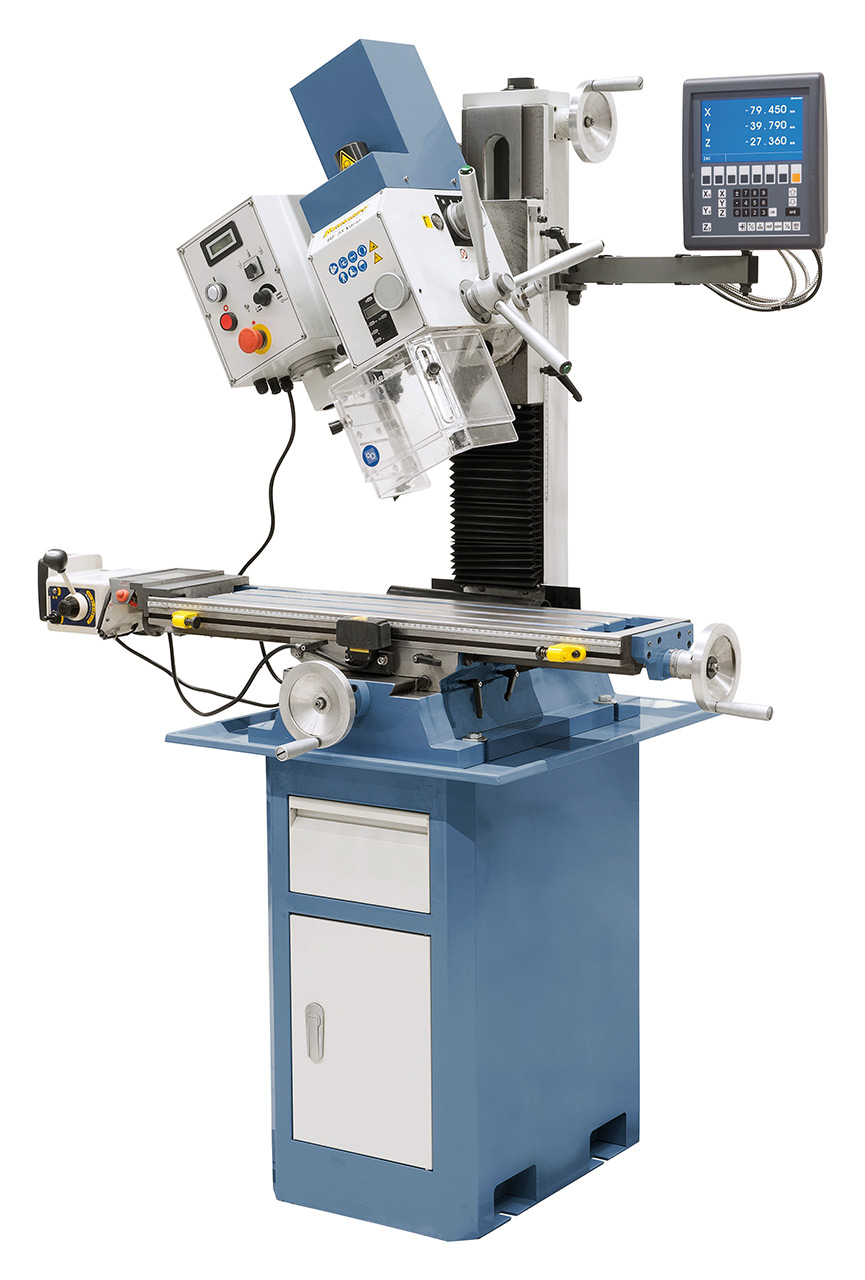

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

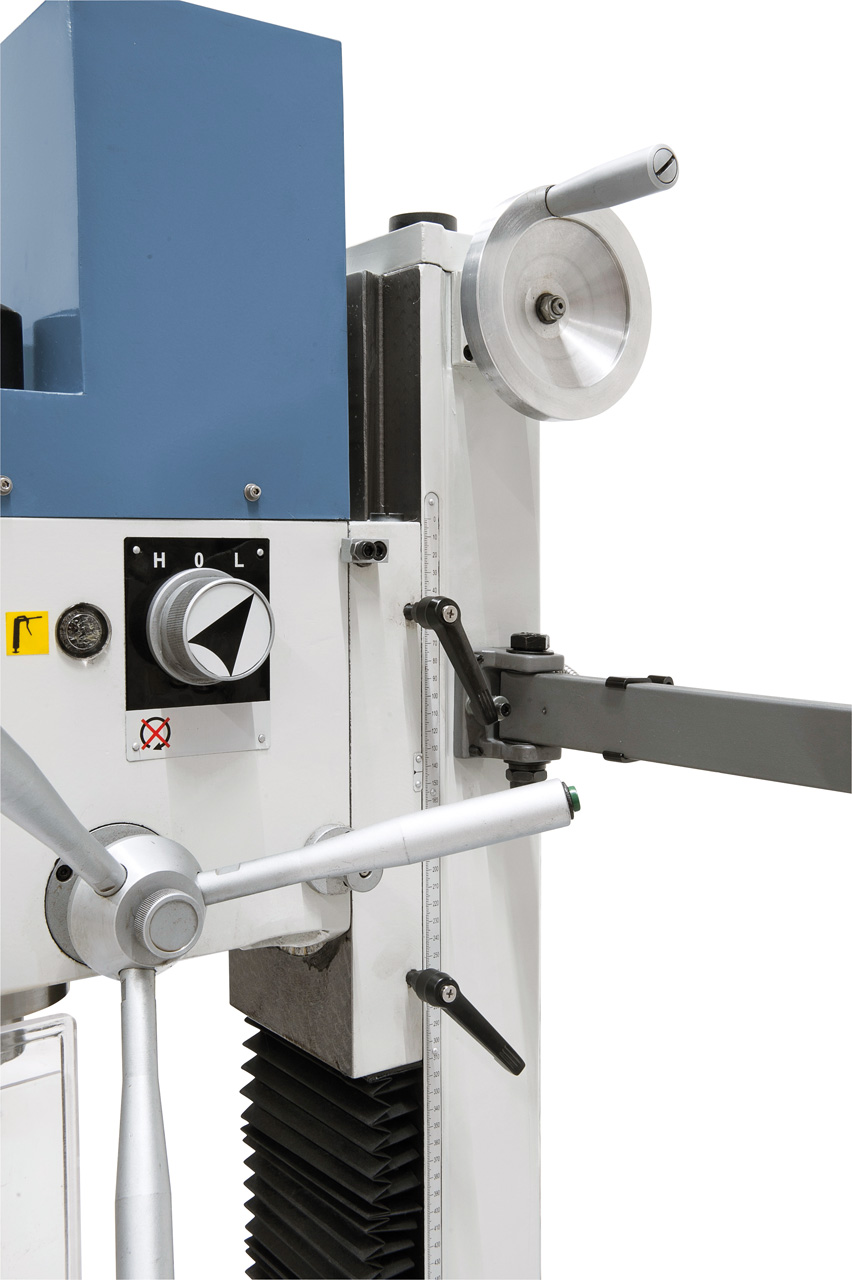

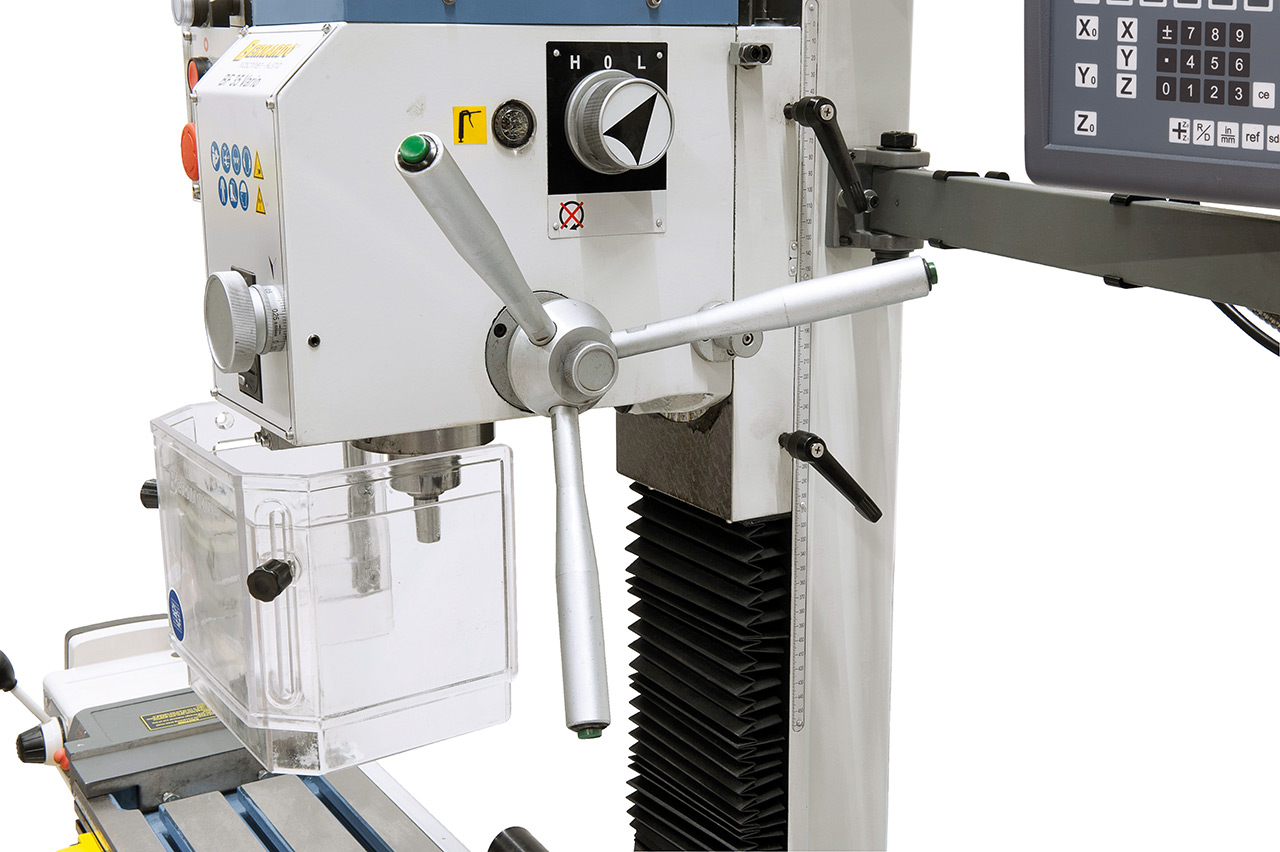

- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Technische Spezifikationen
Bohrleistung in Guss |
35 mm |
Bohrleistung in Stahl |
30 mm |
Stirnfräser max. |
75 mm |
Schaftfräser max. |
25 mm |
Gewindeschneiden max. |
M 20 |
Ausladung |
180 mm |
Abstand Spindel / Tisch |
120 – 470 mm |
Pinolenhub |
75 mm |
Spindeldrehzahl, stufenlos |
100 – 1000 / 300 – 3000 U/min |
Spindelaufnahme |
MK 3 |
Tischgröße |
840 x 210 mm |
Verfahrweg (x / y) |
565 / 215 mm |
Fräskopf schwenkbar |
-90° bis +90° |
Höhenverstellung Fräskopf |
350 mm |
T-Nutengröße |
14 mm |
Motor-Abgabeleistung S1 100% |
1,5 kW / 230 V |
Motor-Aufnahmeleistung S6 40% |
2,2 kW / 230 V |
Maschinenabmessung (B x T x H)* |
1300 x 715 x 1200 mm |
Gewicht ca. |
277 kg |
* ohne Untergestell
Lieferumfang

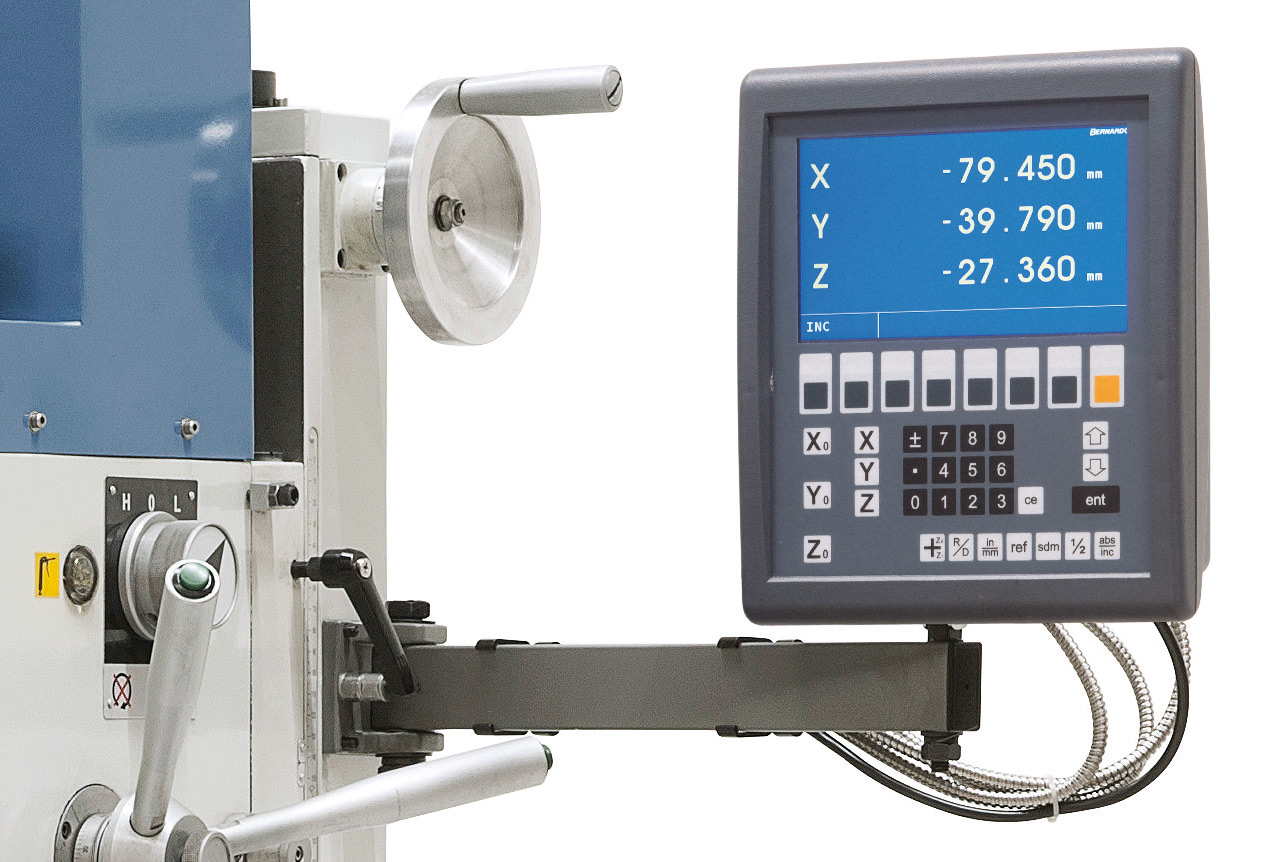

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

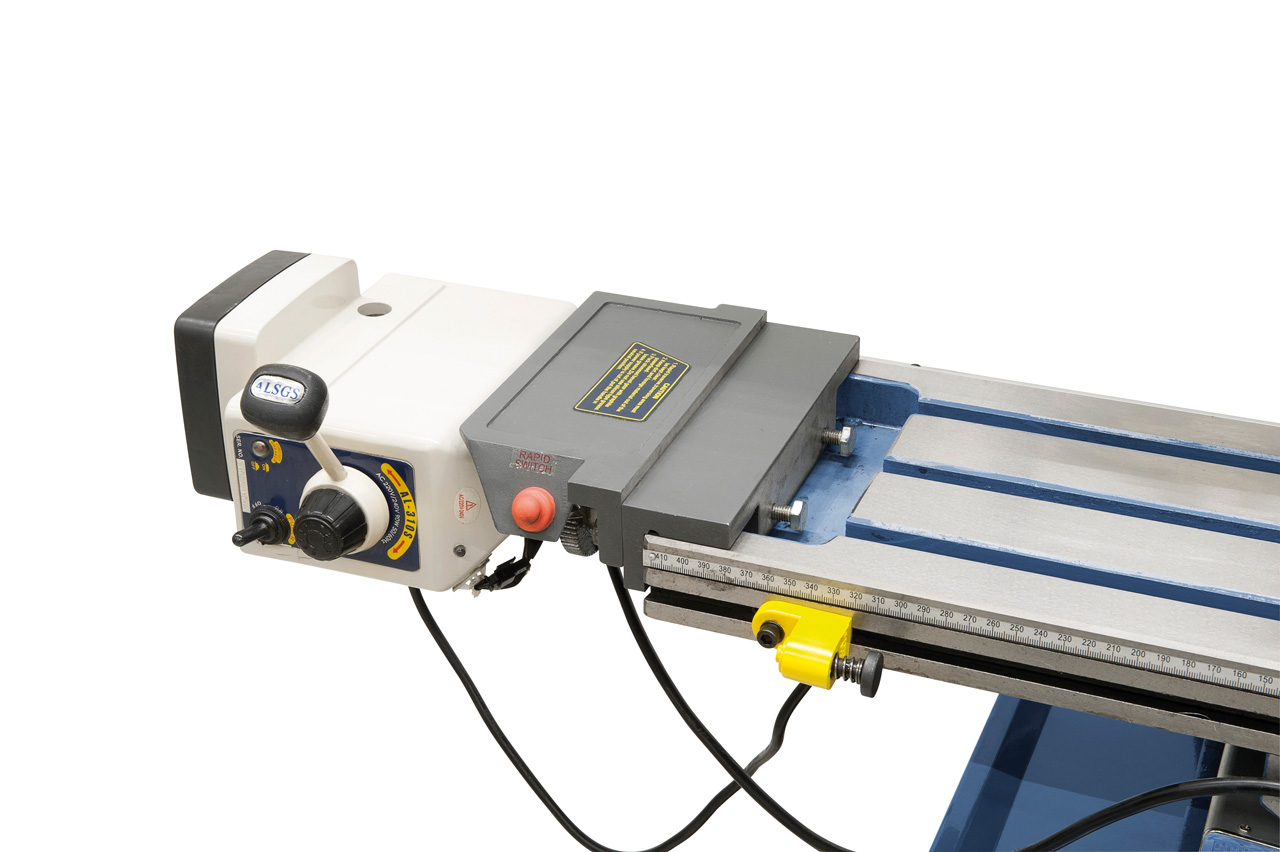

- x-Achsenvorschub AL 350 D
- Bohrfutterdorn MK 3 / B 16
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Anzugsspindel M 12

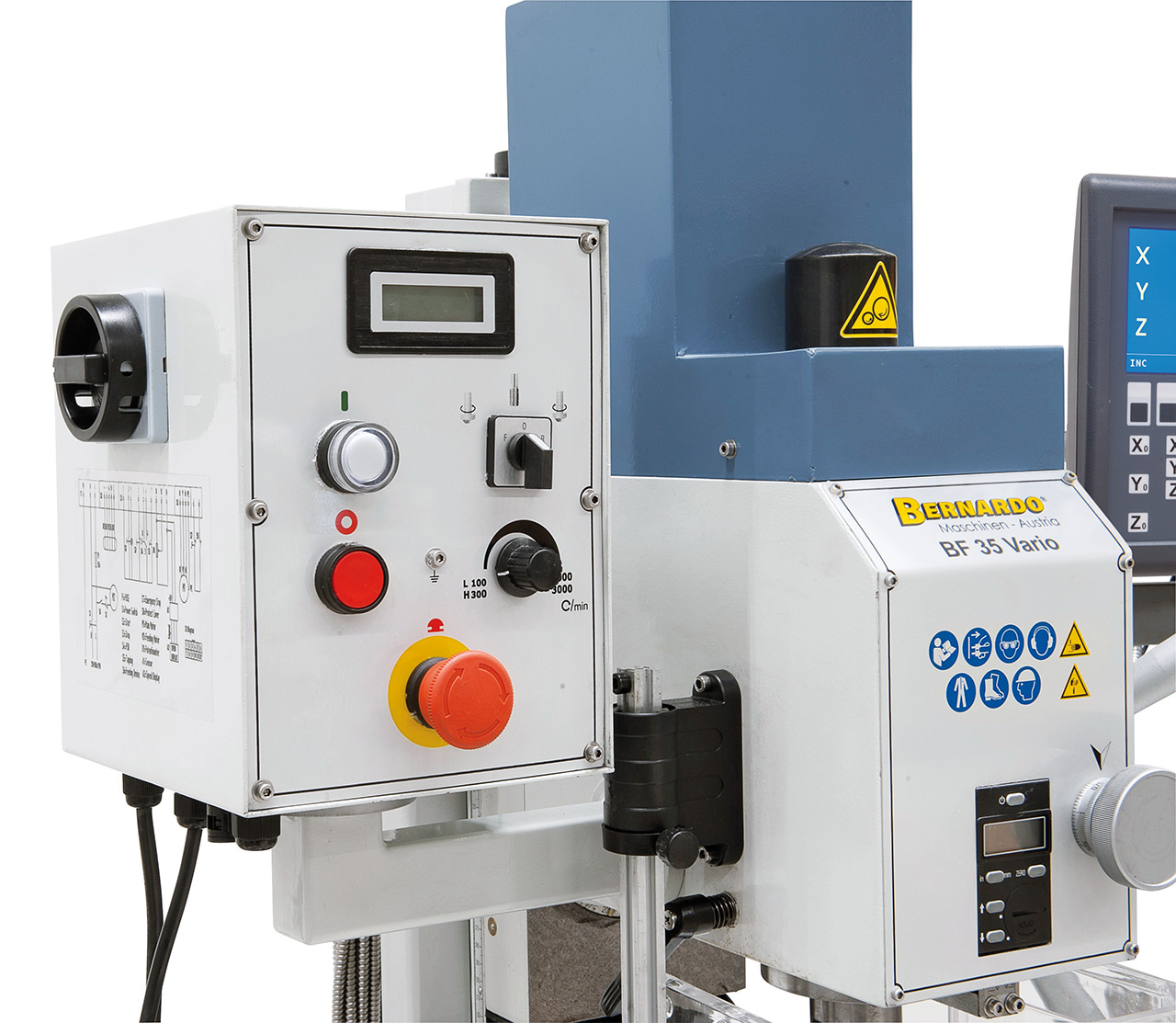

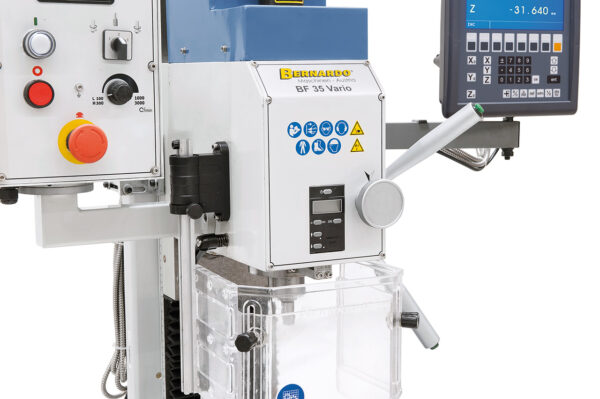

- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at
Produktidentifikationsmerkmale

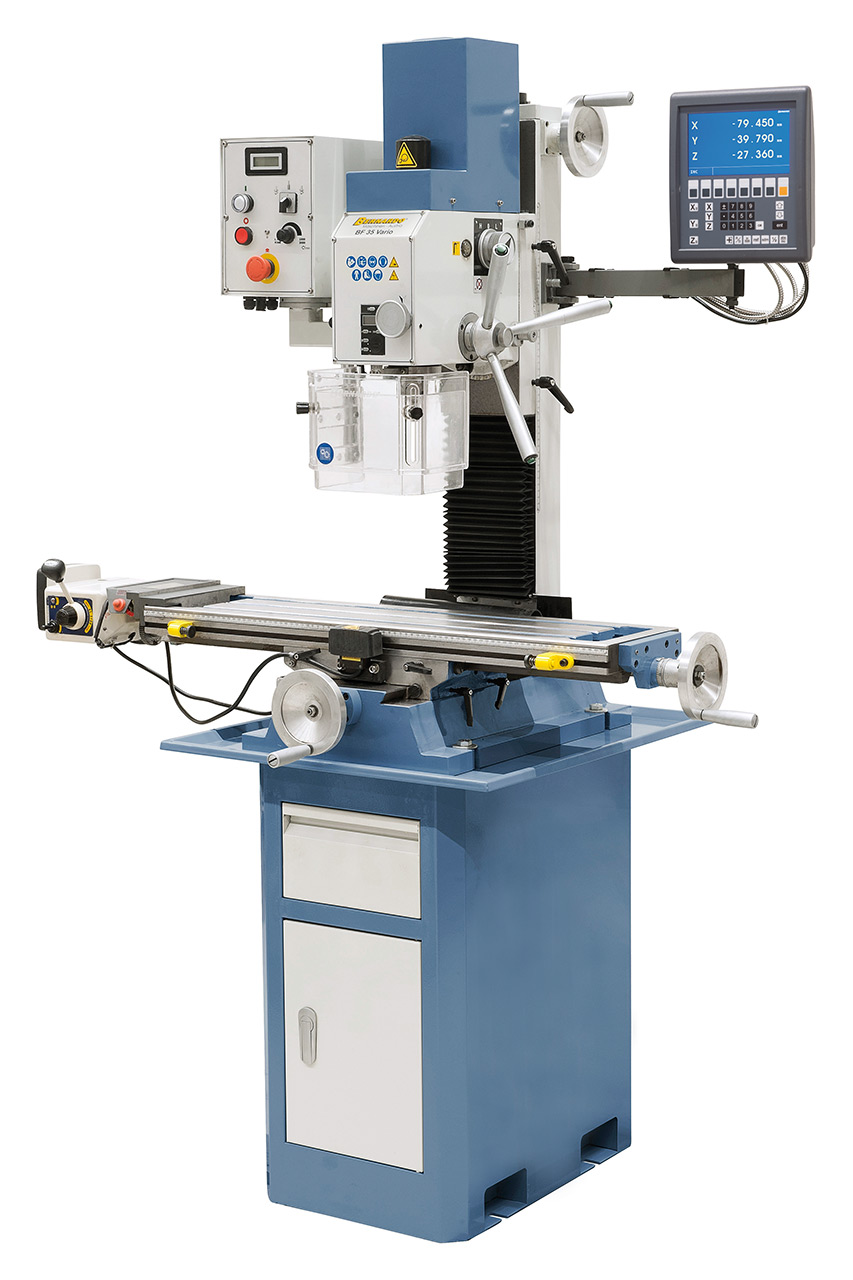

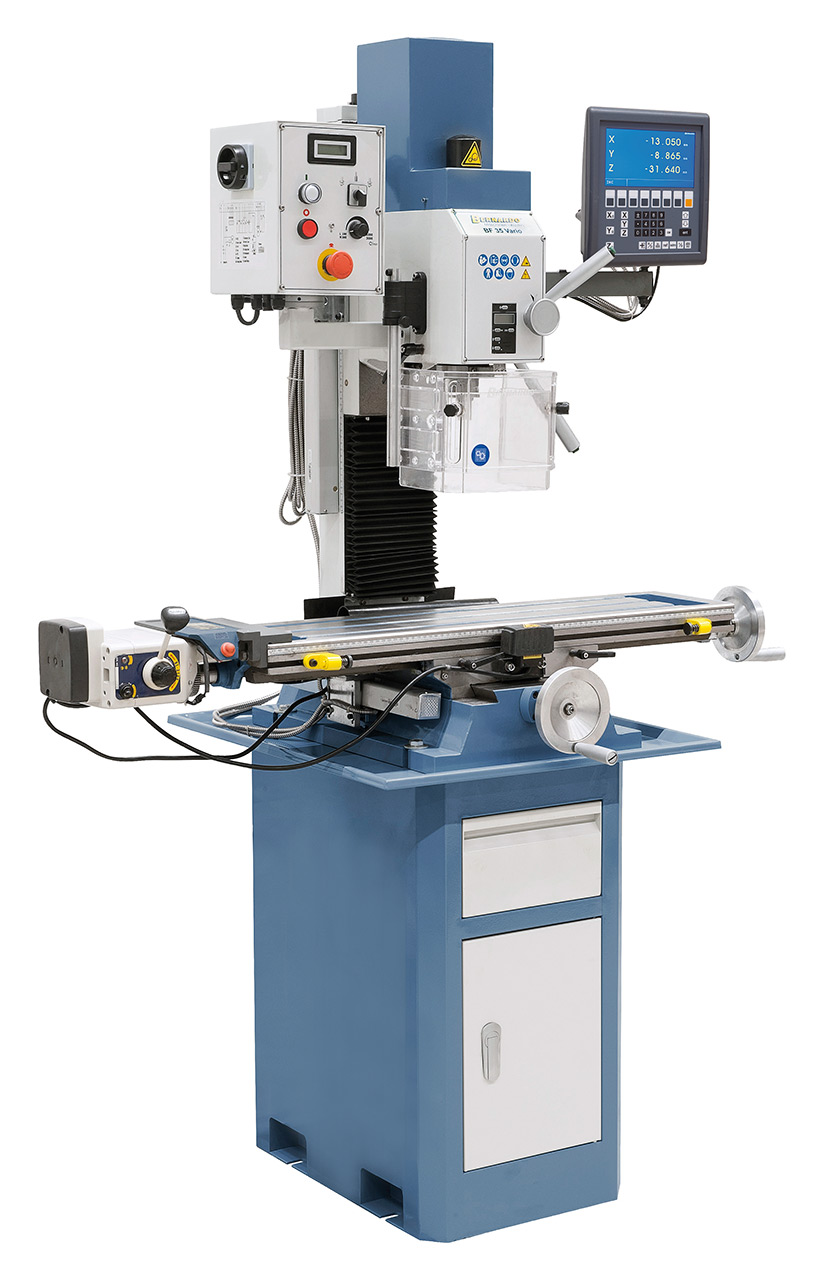

Produktname: Bernardo Bohr- und Fräsmaschinen BF 35 Vario mit Vorschub inkl. 3-Achs-Digitalanzeige
Artikelnummer: 02-1052
GTIN: 9009468056087
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
