Beschreibung

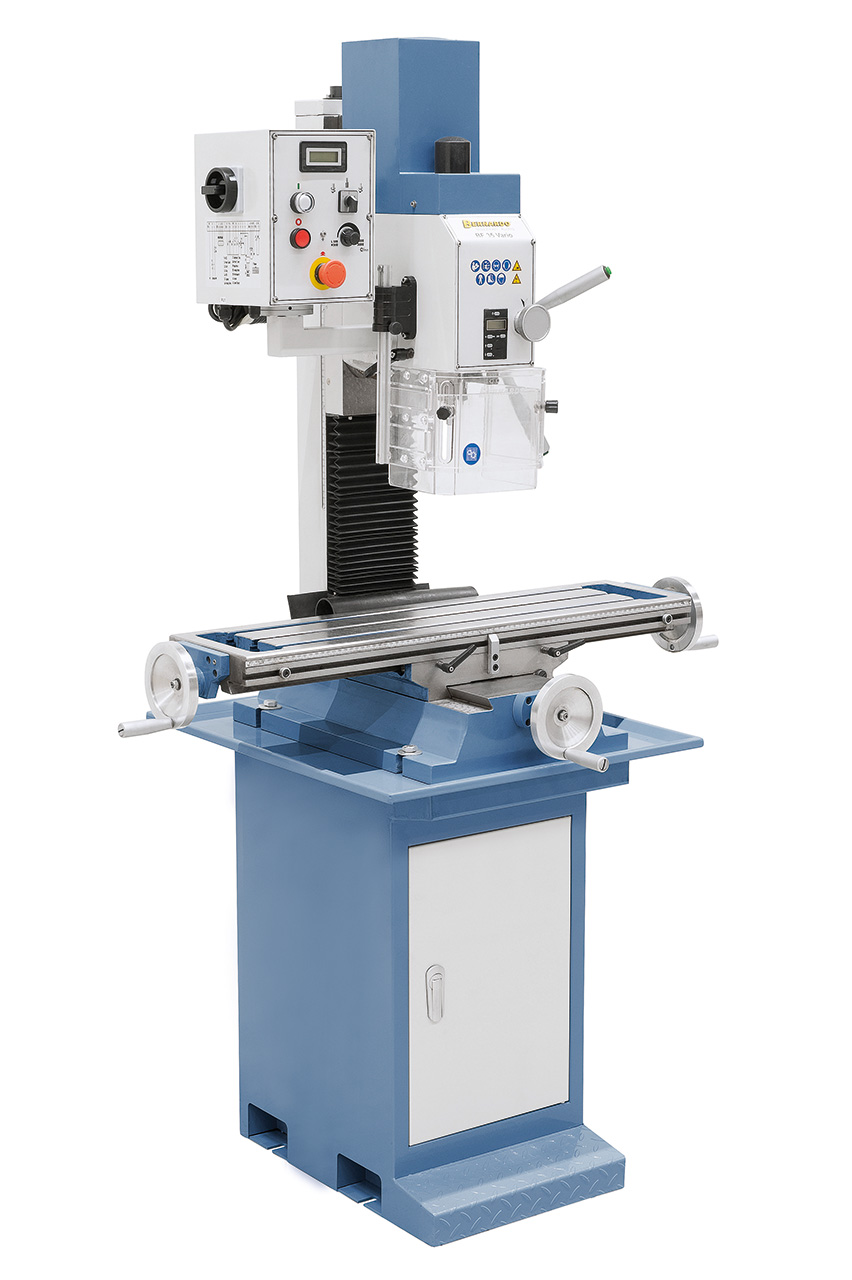

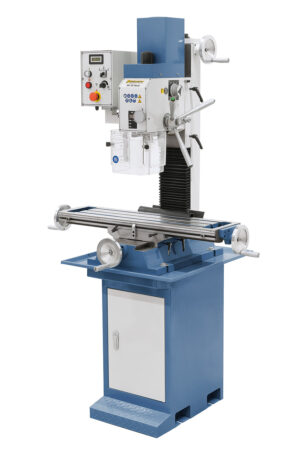

Die Bohr- und Fräsmaschine BF 35 Vario ist serienmäßig mit einem hochwertigem Gleichstrommotor ausgestattet. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim professionellen Anwender, im Modellbau, aber auch im Ausbildungsbereich.
- Hoher Drehzahlbereich von 75 – 3000 U/min, optimale Kraftübertragung durch 2-Stufen-Getriebe
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen …
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (?0,015 mm) der Pinole durch Präzisionslager
- Inkl. EMV-Filter, schützt elektrische Geräte vor elektromagnetischen Störungen

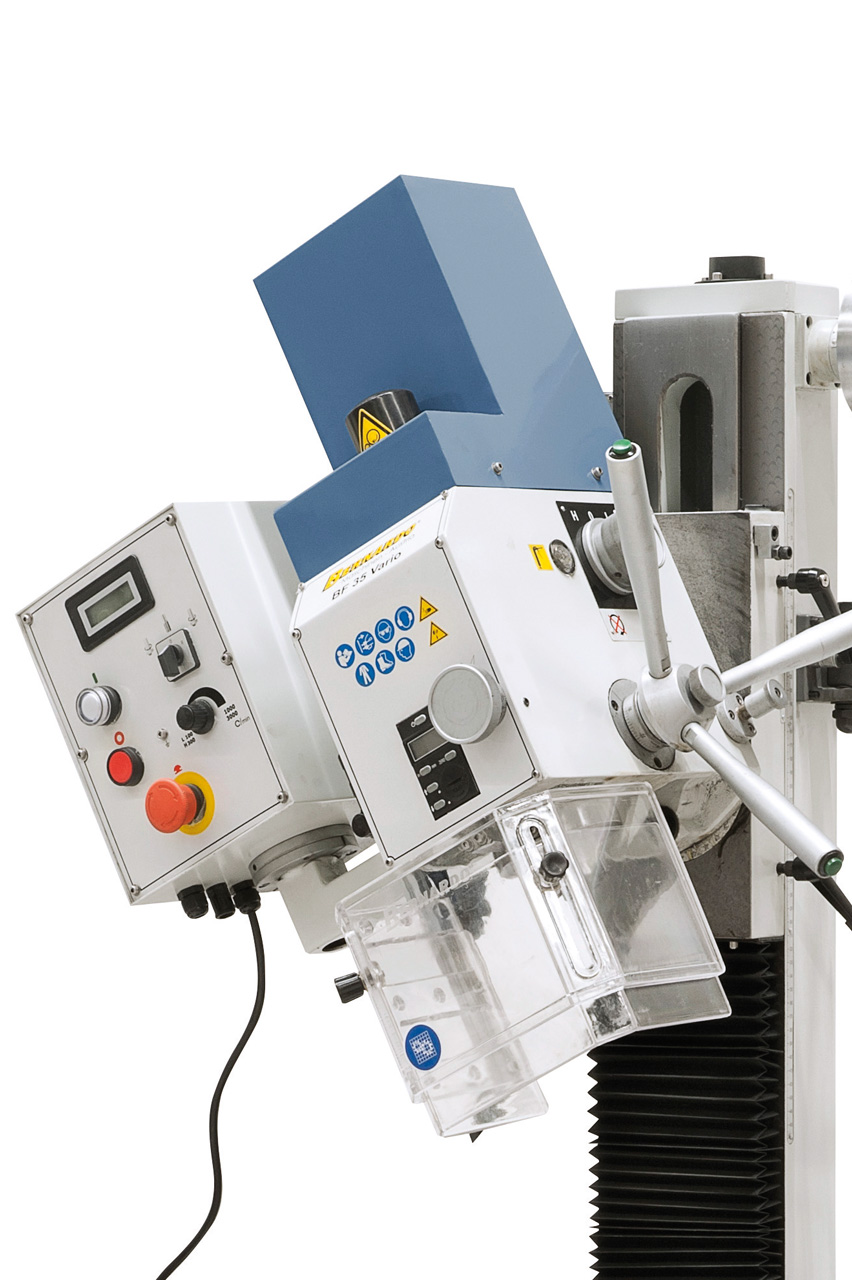

- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

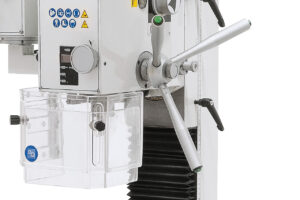

- Pinolenverstellung über Handgriff, Feinzustellung mittels Handrad
Technische Spezifikationen
Bohrleistung in Guss | 35 mm |
Bohrleistung in Stahl | 30 mm |
Stirnfräser max. | 75 mm |
Schaftfräser max. | 25 mm |
Gewindeschneiden max. | M 20 |
Ausladung | 180 mm |
Abstand Spindel / Tisch | 120 – 470 mm |
Pinolenhub | 75 mm |
Spindeldrehzahl, stufenlos | 100 – 1000 / 300 – 3000 U/min |
Spindelaufnahme | MK 3 |
Tischgröße | 840 x 210 mm |
Verfahrweg (x / y) | 565 / 215 mm |
Fräskopf schwenkbar | -90° bis +90° |
Höhenverstellung Fräskopf | 350 mm |
T-Nutengröße | 14 mm |
Motor-Abgabeleistung S1 100% | 1,5 kW / 230 V |
Motor-Aufnahmeleistung S6 40% | 2,2 kW / 230 V |
Maschinenabmessung (B x T x H)* | 1300 x 715 x 1200 mm |
Gewicht ca. | 277 kg |
* ohne Untergestell |
Lieferumfang
- Bohrfutterdorn MK 3 / B 16
- Schnellspannbohrfutter 3 – 16 mm / B 16
- Anzugsspindel M 12

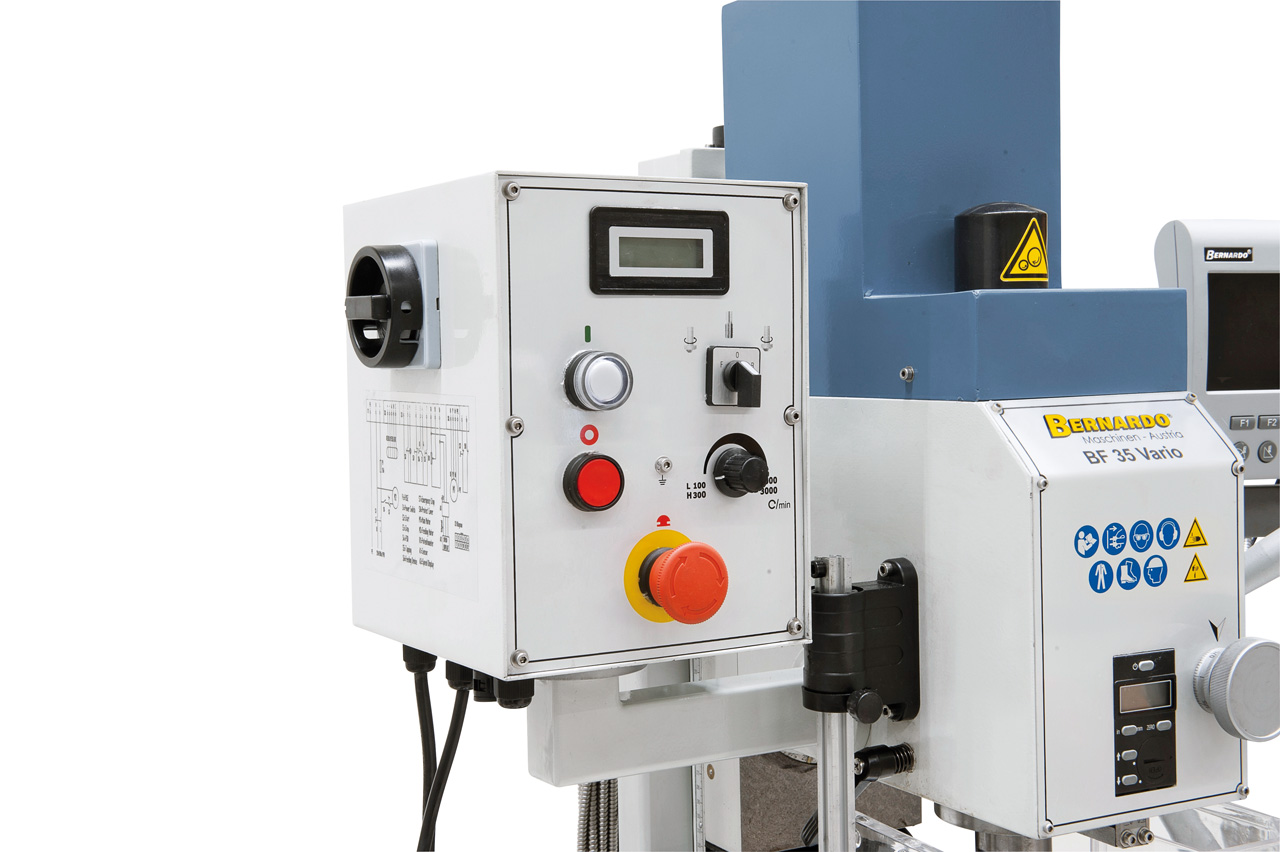

- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- EMV-Filter nach CE-Norm

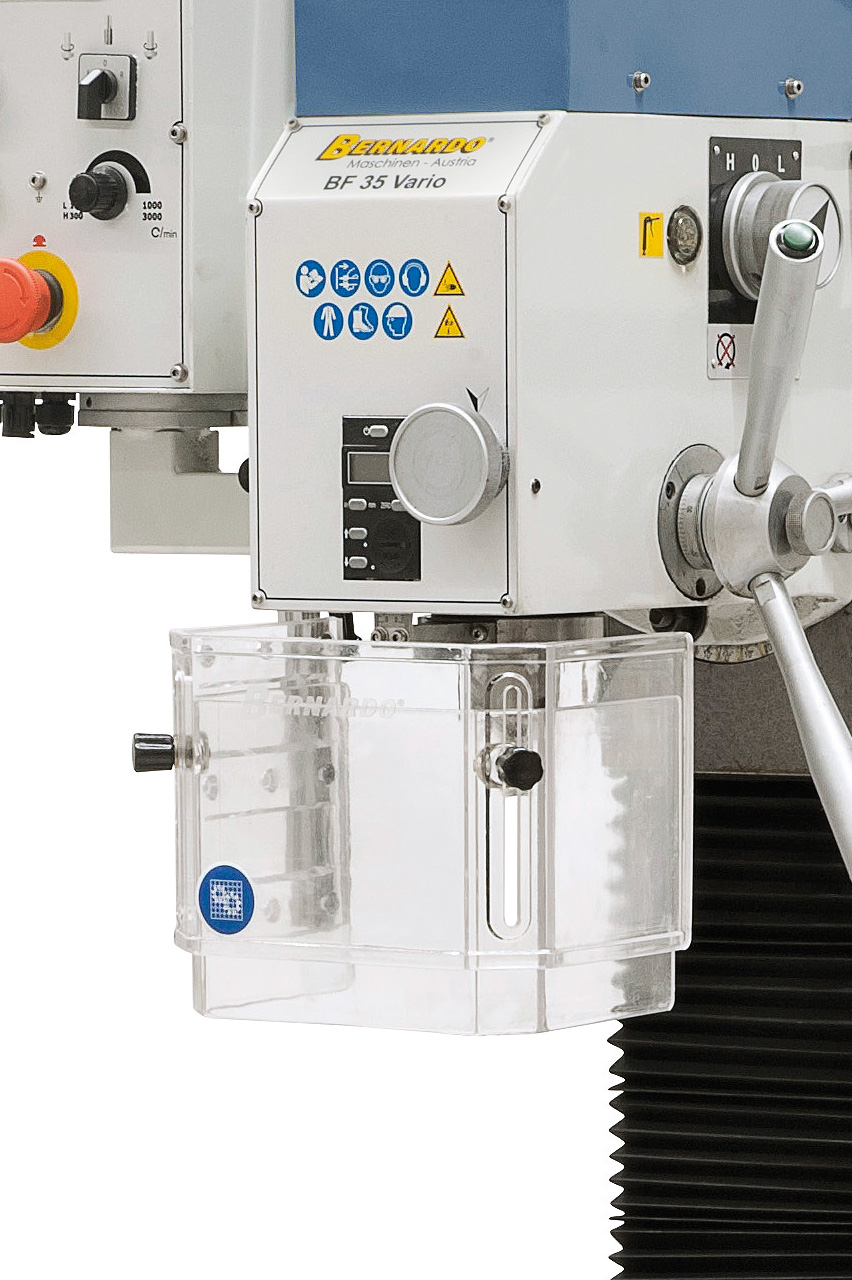

- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
