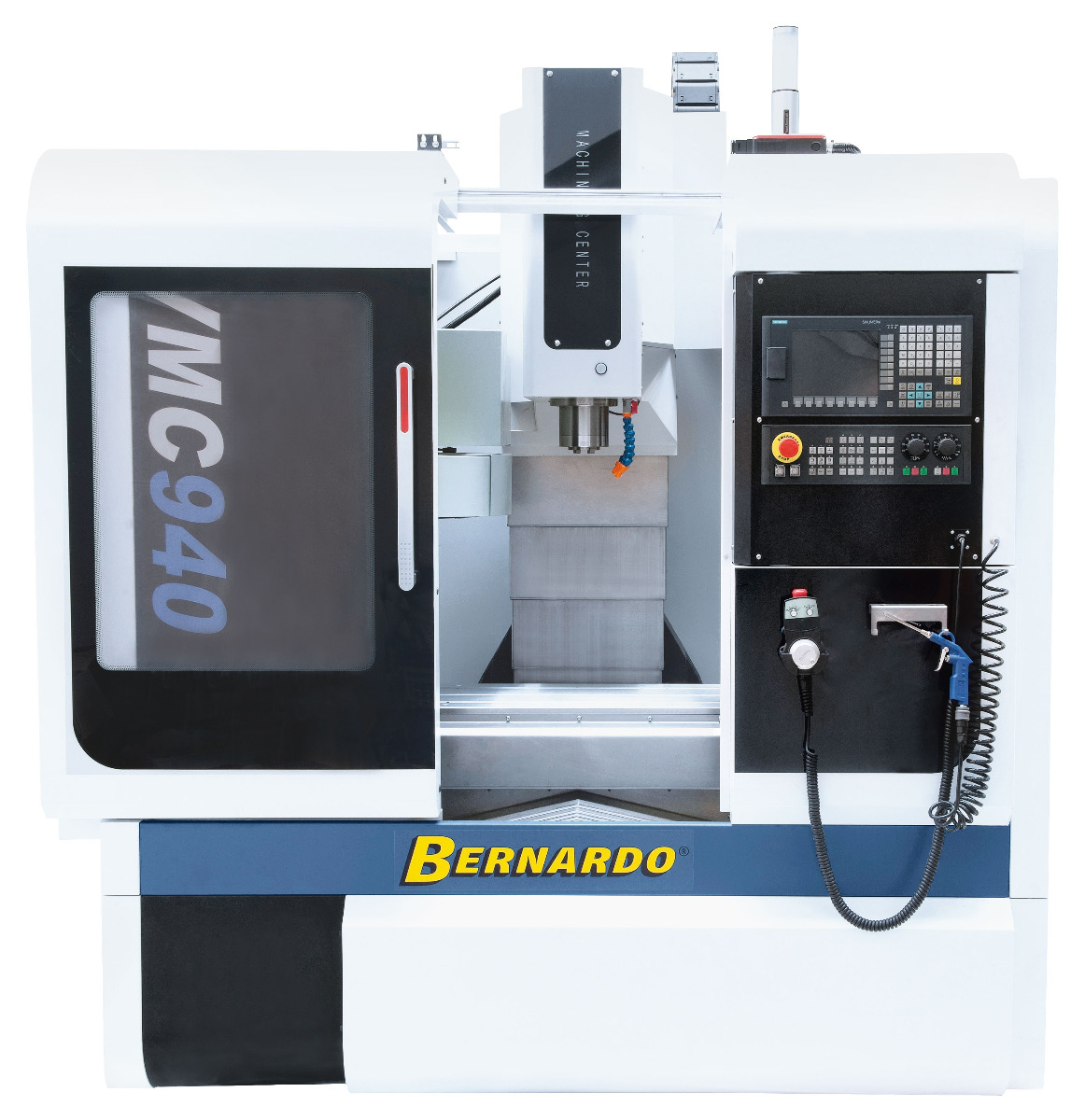

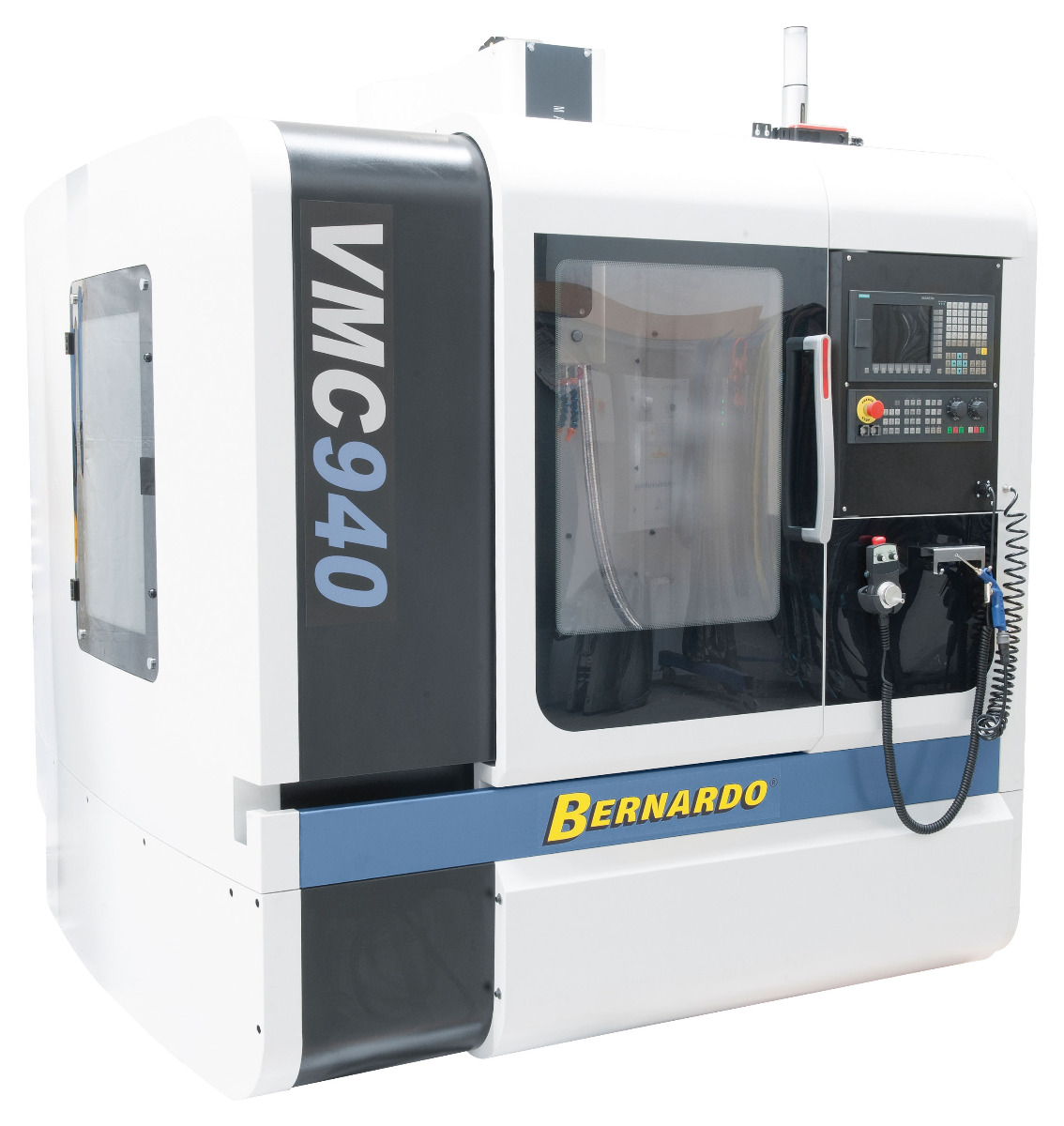

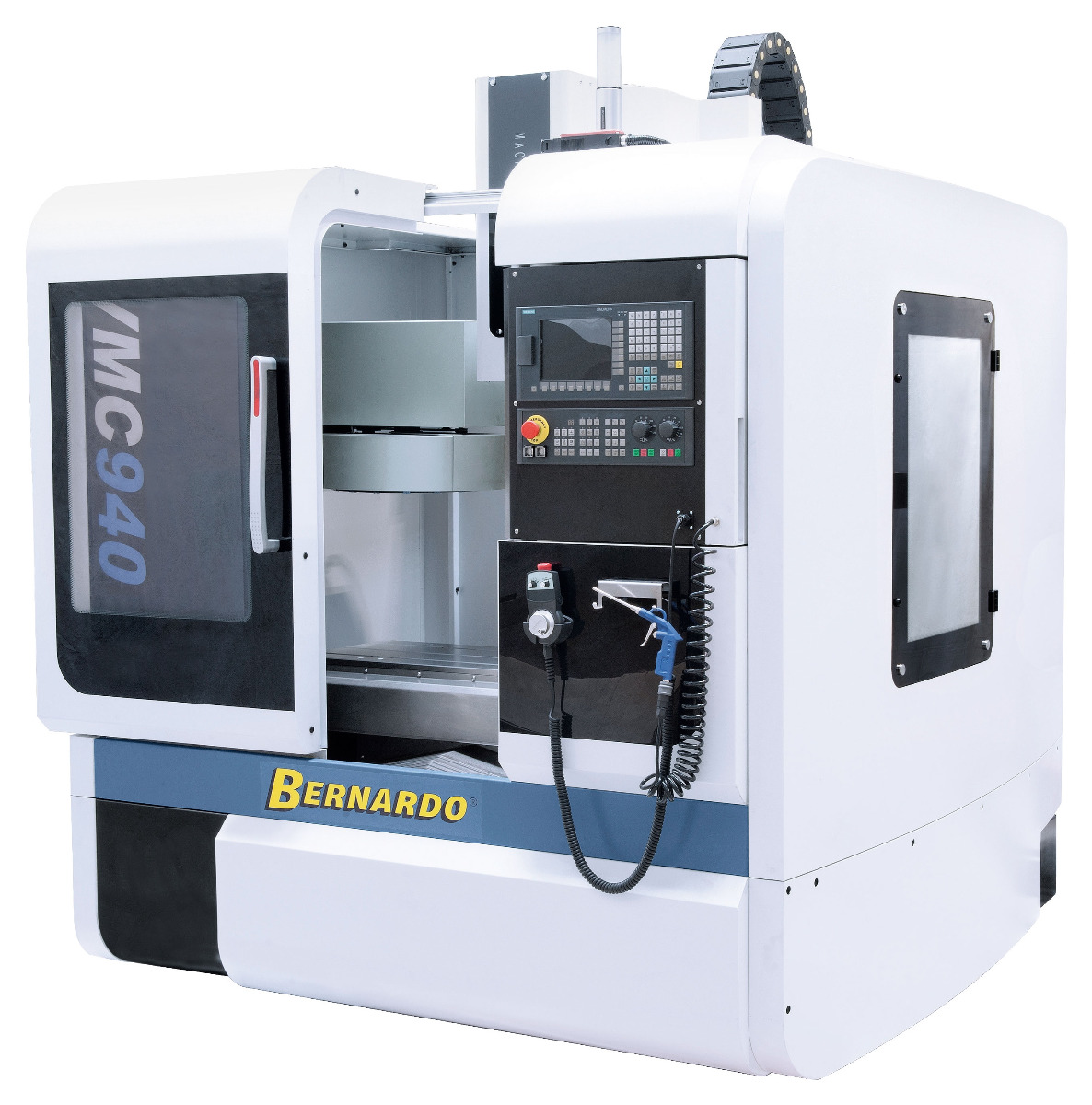

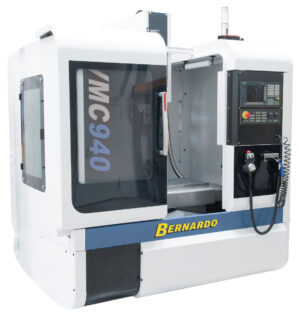

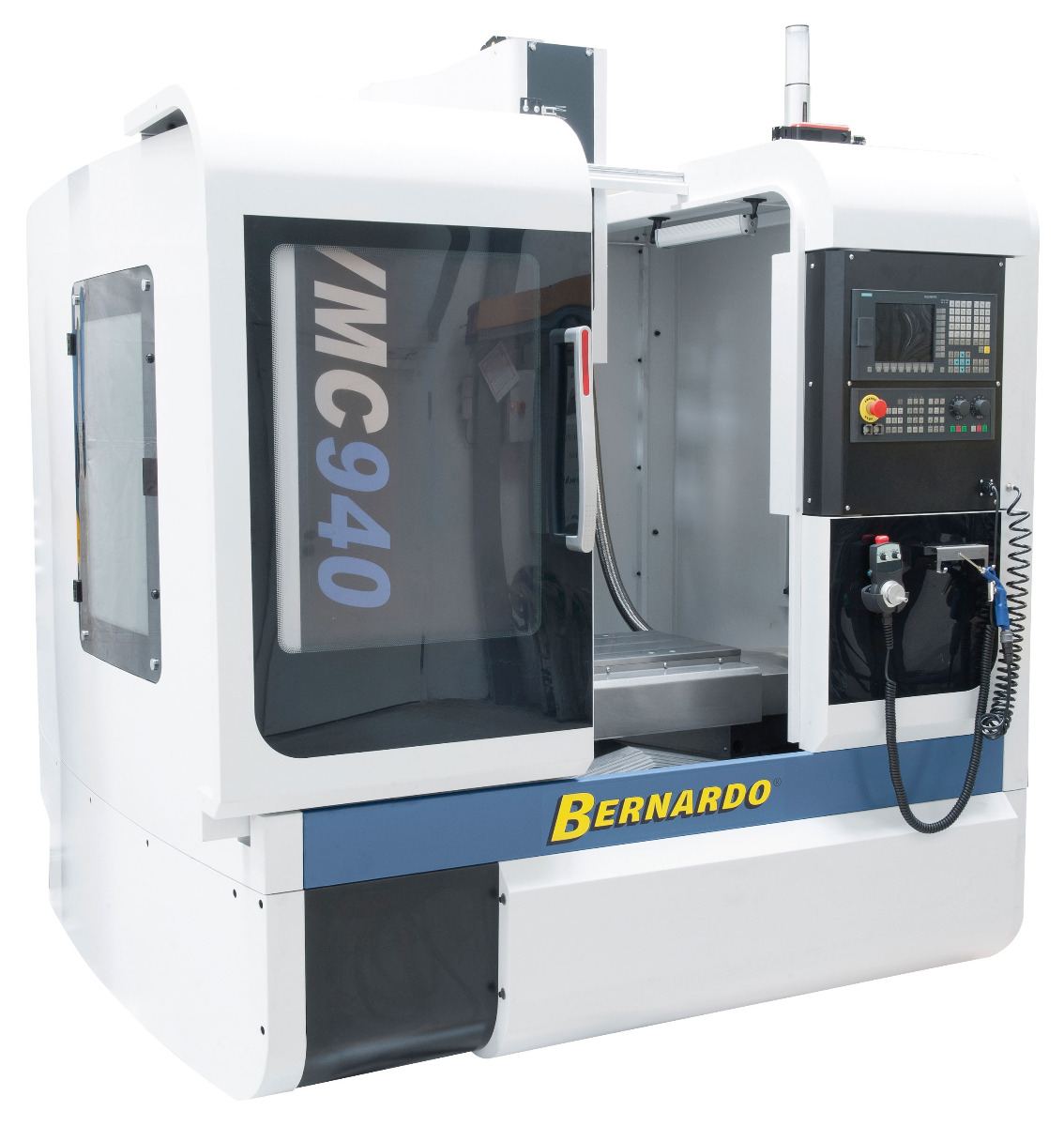

Bernardo CNC-Vertikal-Bearbeitungszentren VMC 940 – Siemens Sinumerik 808D Advanced 16

Das CNC-Vertikalbearbeitungszentrum VMC 940 mit einer Siemens Sinumerik 808D Advanced 16 und einem 16-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 920 x 400 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 02-1345XL Kategorie:

Beschreibung

Das CNC-Vertikalbearbeitungszentrum VMC 940 mit einer Siemens Sinumerik 808D Advanced 16 und einem 16-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 920 x 400 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.

  • Präzisions-Linearführungen und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
  • Maschinenvollverkleidung mit einer Schiebetüre und 2 Seitentüren für einfachen Zugang
  • Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
  • Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen

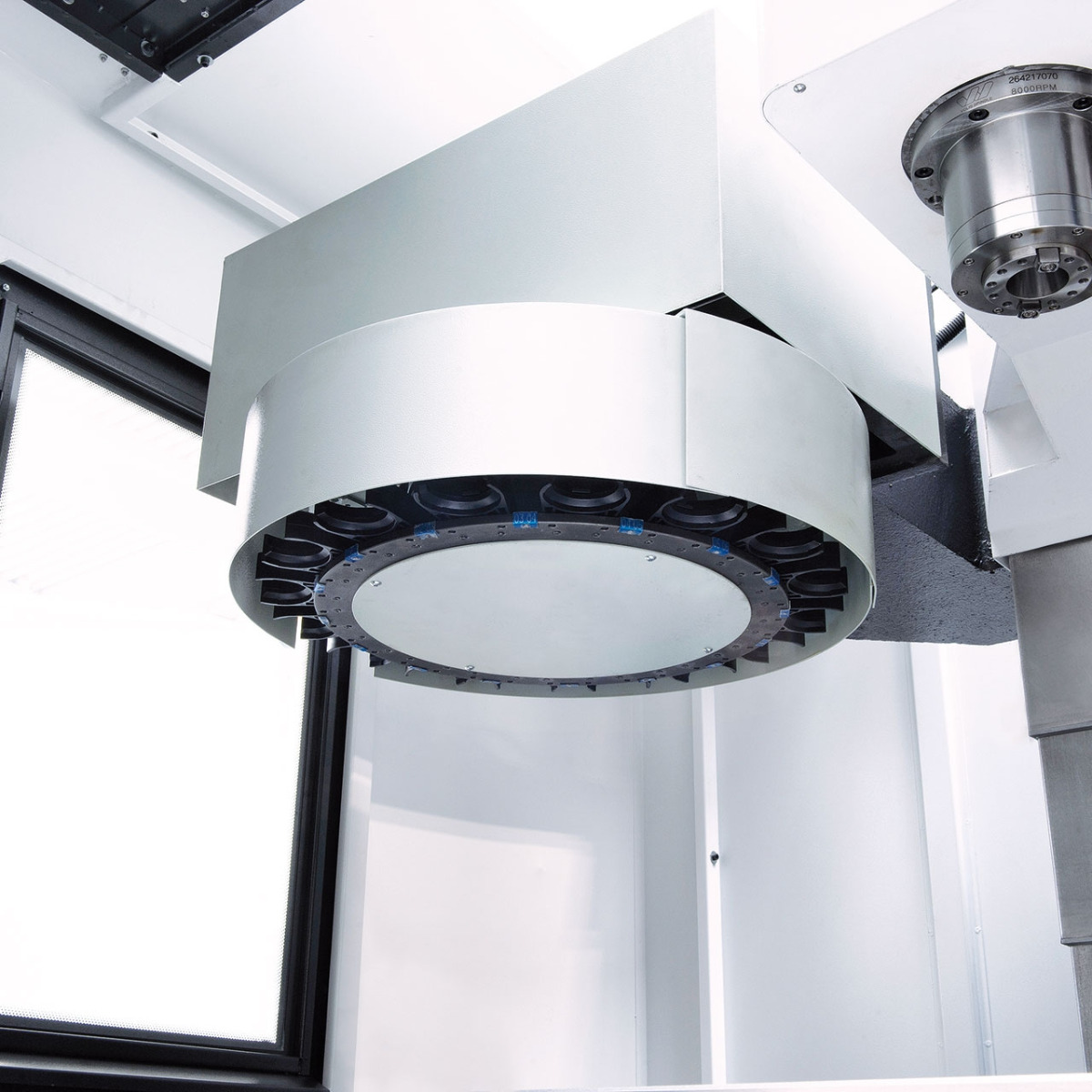

  • Automatischer 16-fach Werkzeugwechsler in Karussellbauweise
  • Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
  • Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln
  • Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

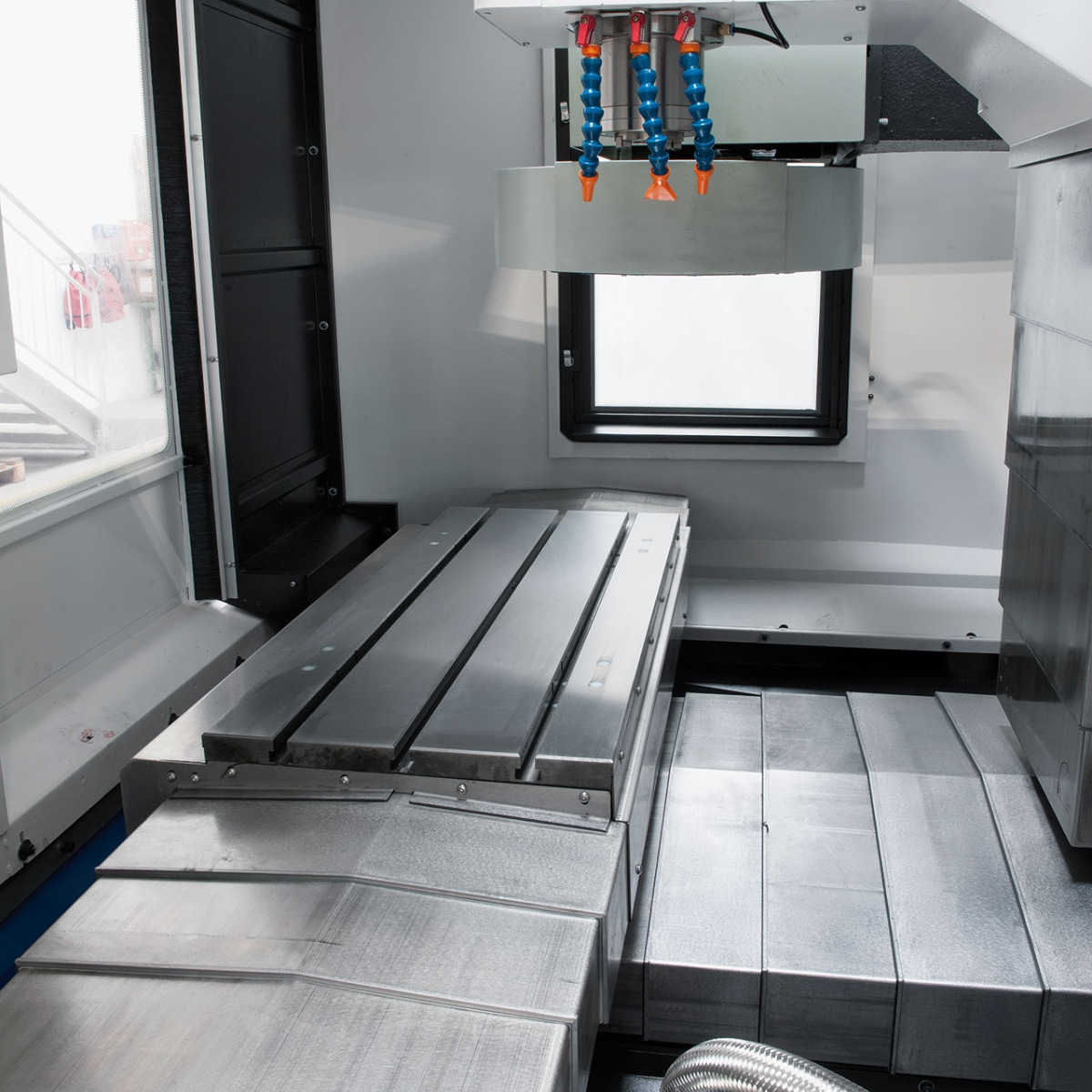

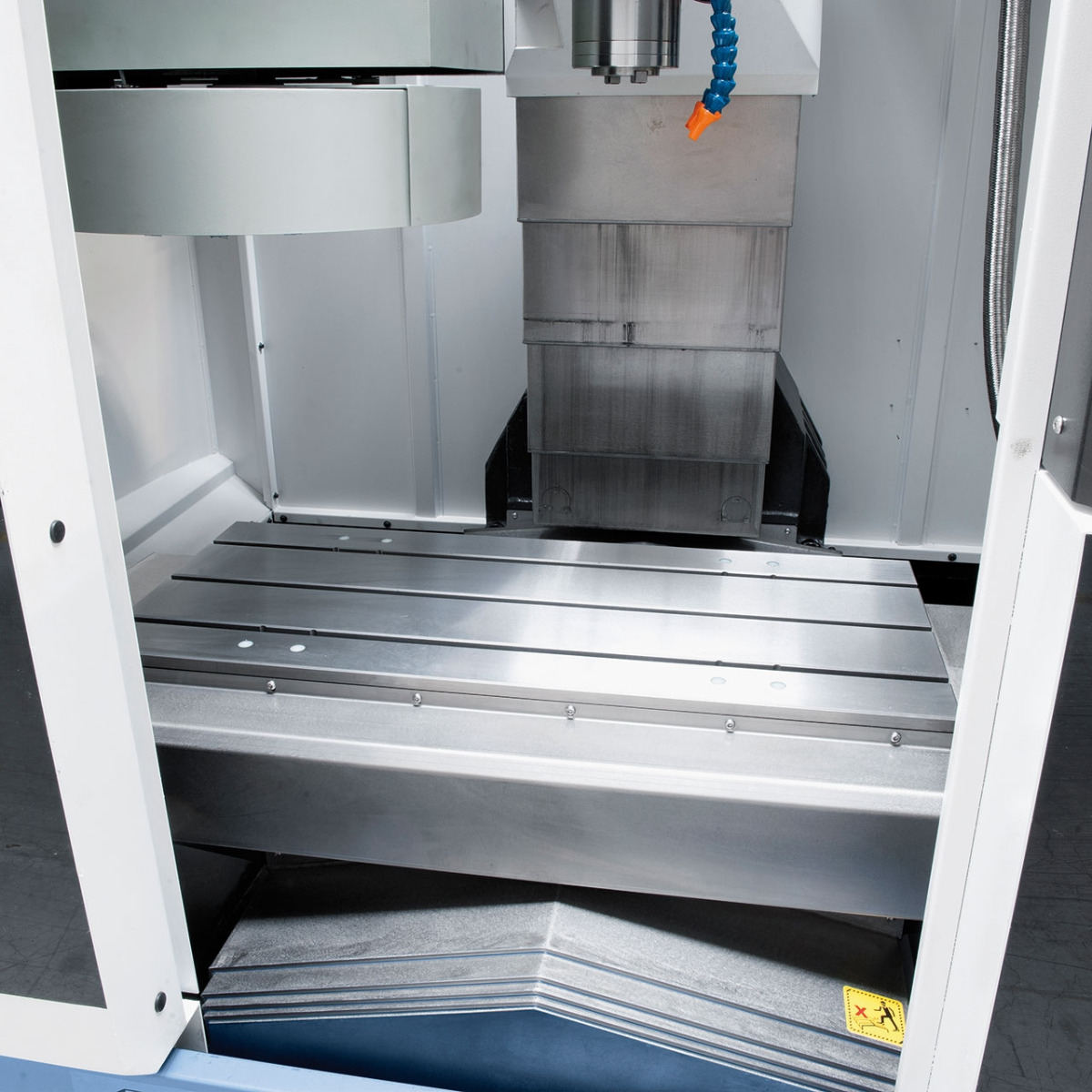

  • Massiver, großer Kreuztisch, präzise oberflächenbearbeitet

Technische Spezifikationen

Arbeitsbereich



Tischabmessung

920 x 400 mm

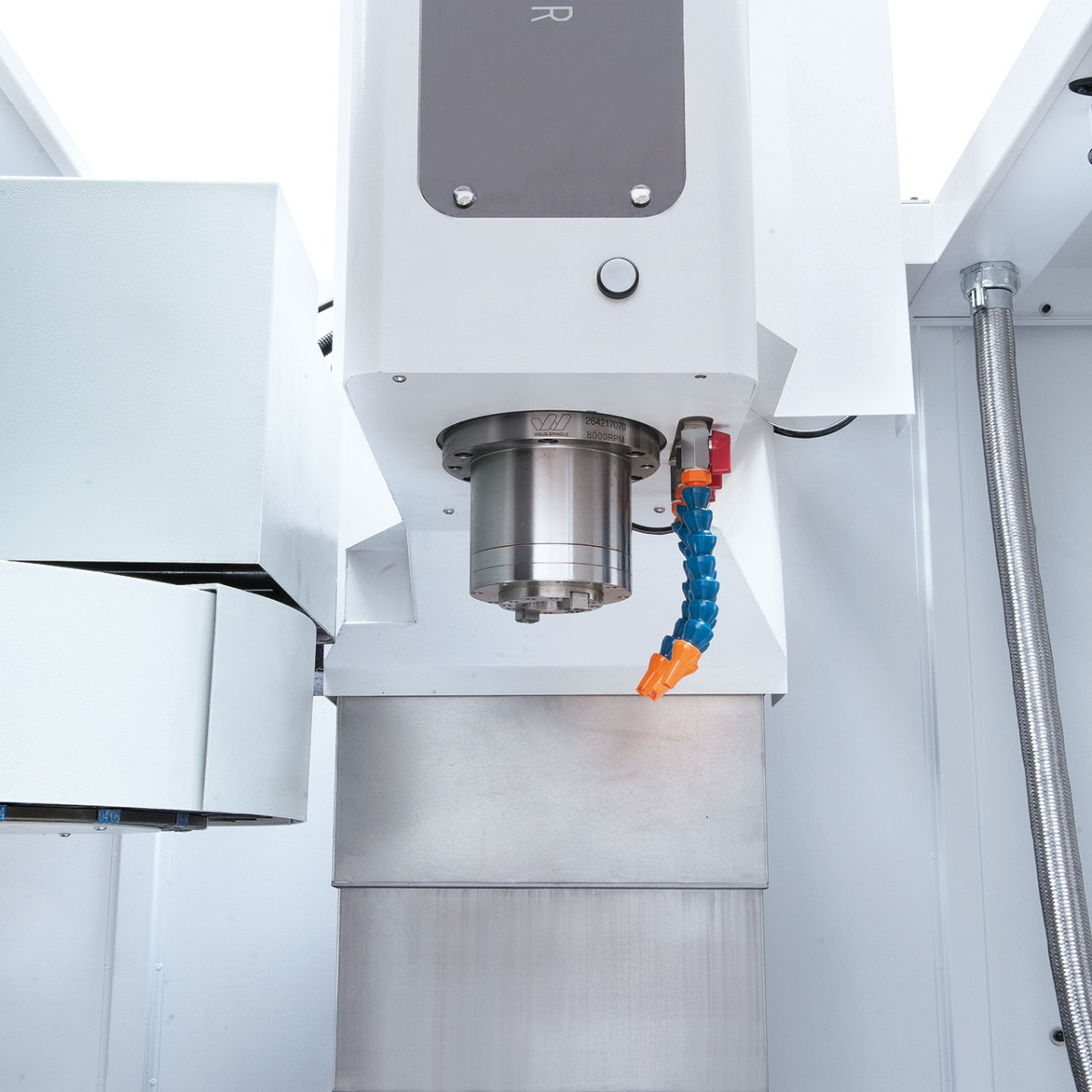

Spindelaufnahme

BT 40

Spindeldrehzahl, stufenlos

40 – 8000 U/min

Verfahrweg x-Achse

700 mm

Verfahrweg y-Achse

400 mm

Verfahrweg z-Achse

500 mm

Abstand Spindelnase – Tischoberfläche

90 – 590 mm

Ausladung

440 mm

Tischbelastbarkeit

400 kg

T-Nuten (Anzahl / Breite / Abstand)

3 / 14 mm / 120 mm

Vorschub



Arbeitsvorschub x-, y- und z-Achse

2,5 – 6000 mm/min

Eilgang x- und y-Achse

30.000 mm/min

Eilgang z-Achse

24.000 mm/min

Genauigkeiten



Positioniergenauigkeiten

± 0,005 mm

Wiederholgenauigkeiten

± 0,003 mm

Werkzeugträger



Anzahl Werkzeugplätze

16 Stk.

Werkzeuggröße Ø x L max.

150 x 350 mm

Werkzeuggewicht max.

8 kg

Werkzeugwechselzeit, Werkzeug / Werkzeug

7 sek.





Motorleistung Spindelmotor

5,5 kW

Maschinenabmessung (B x T x H)

2050 x 2300 x 2600 mm

Gewicht ca.

3300 kg

Lieferumfang

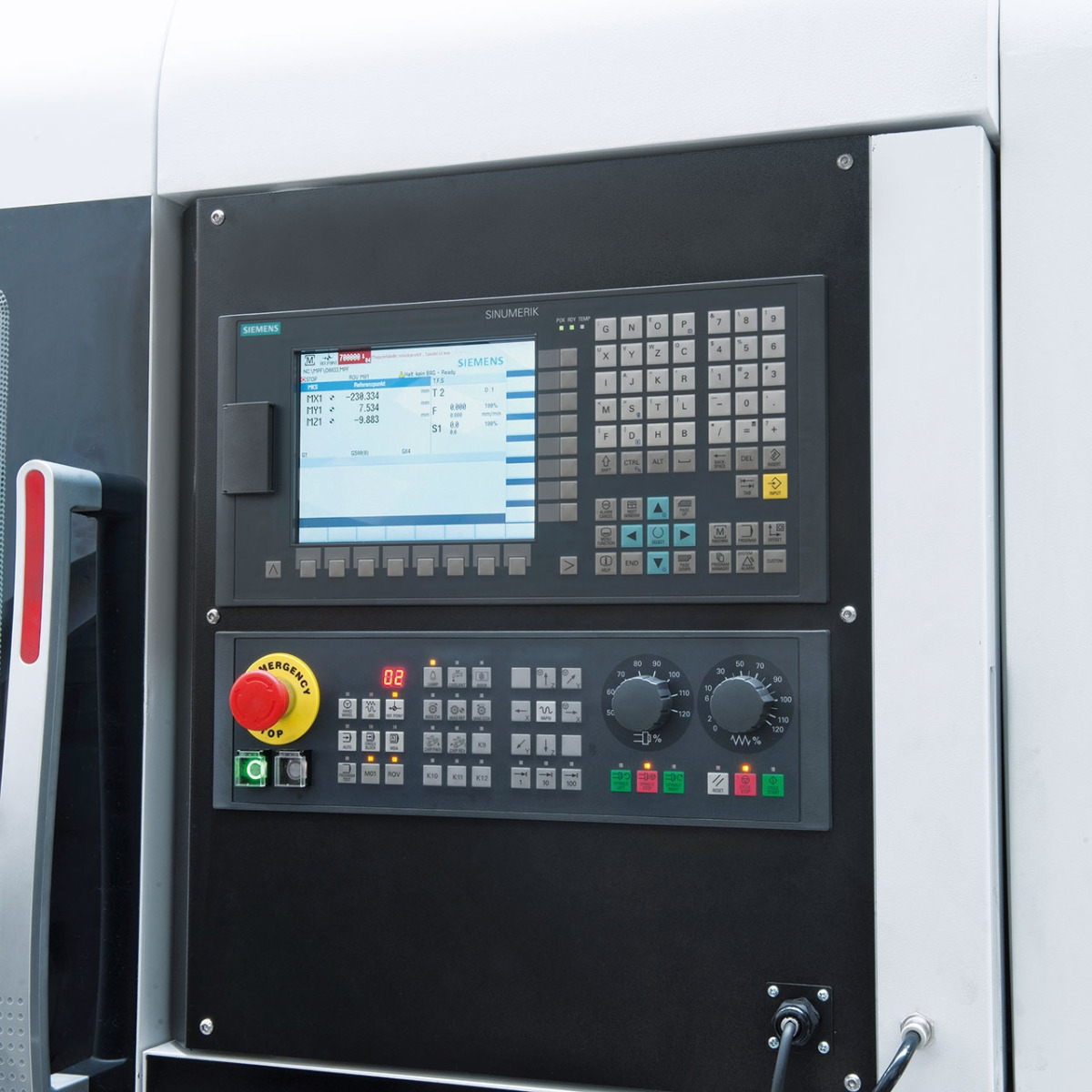

  • Siemens Sinumerik Steuerung
  • Vorbereitet zum Anbau einer 4. Achse
  • Elektronisches Handrad mit Not-Aus-Taster
  • Siemens Servoantriebe für alle 3 Achsen
  • 16-fach Werkzeugwechsler
  • Spiralspäneförderer
  • Präzisions-Linearführung in allen Achsen
  • Automatische Spindelausblasfunktion
  • Automatische Spindelorientierung
  • Maschinenvollverkleidung mit 1 vorderen Schiebetüre
  • CE-Sicherheitsglas
  • Sicherheitsverriegelung
  • LED-Maschinenleuchte
  • Automatische Zentralschmierung
  • Druckluft-Handpistole
  • Teleskopabdeckung in x-, y- und z-Achse
  • Kühlmitteleinrichtung

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
