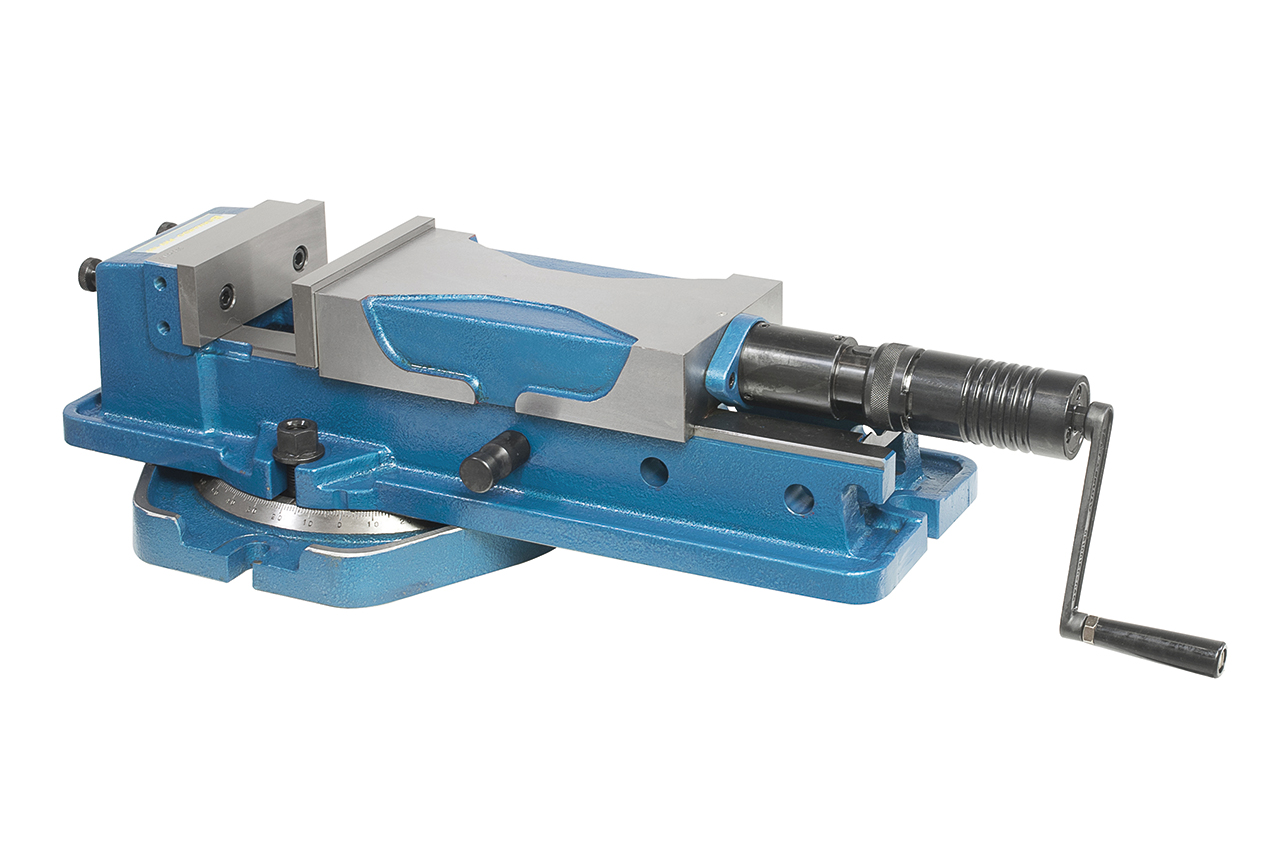

Bernardo Hochdruck-Maschinenschraubstock PHV 160
1.654,10€
inkl. 19 % MwSt. zzgl. Versandkosten
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
- Einsetzbar auf modernen CNC-Maschinen und Bearbeitungszentren
- Spannsystem mechanisch / hydraulisch über Handkurbel
- Gehärtete und geschliffene Führungsbahnen
- Integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- Schnellverstellung des Spannbereichs durch Absteckbolzen
- Wahlweise mechanisches Spannen oder mechanisch / hydraulisches Spannen durch Verschieben der Einstellhülse
- Gleichbleibende Spannkraft auf den gesamten Spannbereich
- Lange Flachbahnführung der beweglichen Backe
- Schnellwechselbare und preiswerte Hydraulikeinheit
- Verschiedene Backen verfügbar
- Komplett mit Drehteller und 360° Skala

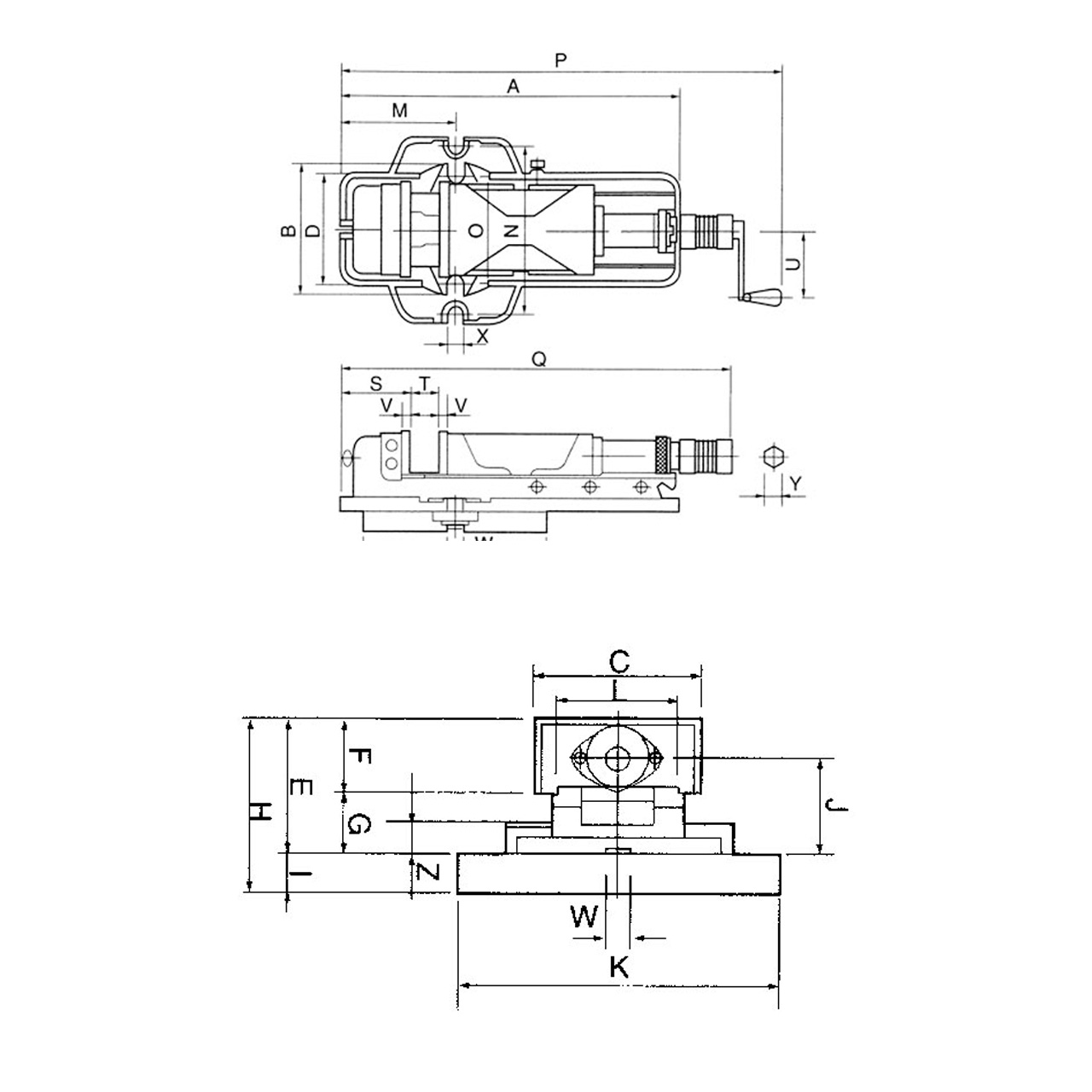

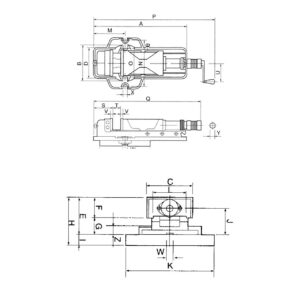

Technische Spezifikationen
|
A |
625 mm |
|
B |
240 mm |
|
C |
160 mm |
|
D |
205 mm |
|
E |
140 mm |
|
F |
58 mm |
|
G |
82 mm |
|
H |
179 mm |
|
J |
105 mm |
|
K |
340 mm |
|
L |
125 mm |
|
M |
208 mm |
|
P |
755 / 1055 mm |
|
Q |
640 / 940 mm |
|
R |
320 mm |
|
S |
125 mm |
|
T |
300 mm |
|
U |
125 mm |
|
V |
15 mm |
|
W |
16 mm |
|
X |
18 mm |
|
Y |
14 mm |
|
Z |
27 mm |
|
Spannbereich I |
0 – 110 mm |
|
Spannbereich II |
100 – 210 mm |
|
Spannbereich III |
200 – 310 mm |
|
Max. Spannkraft |
4000 kg |
|
Gewicht ca. |
72 kg |
Lieferumfang
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Email: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Hochdruck-Maschinenschraubstock PHV 160
Artikelnummer: 28-2121
GTIN: 9009468030735
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
