Beschreibung

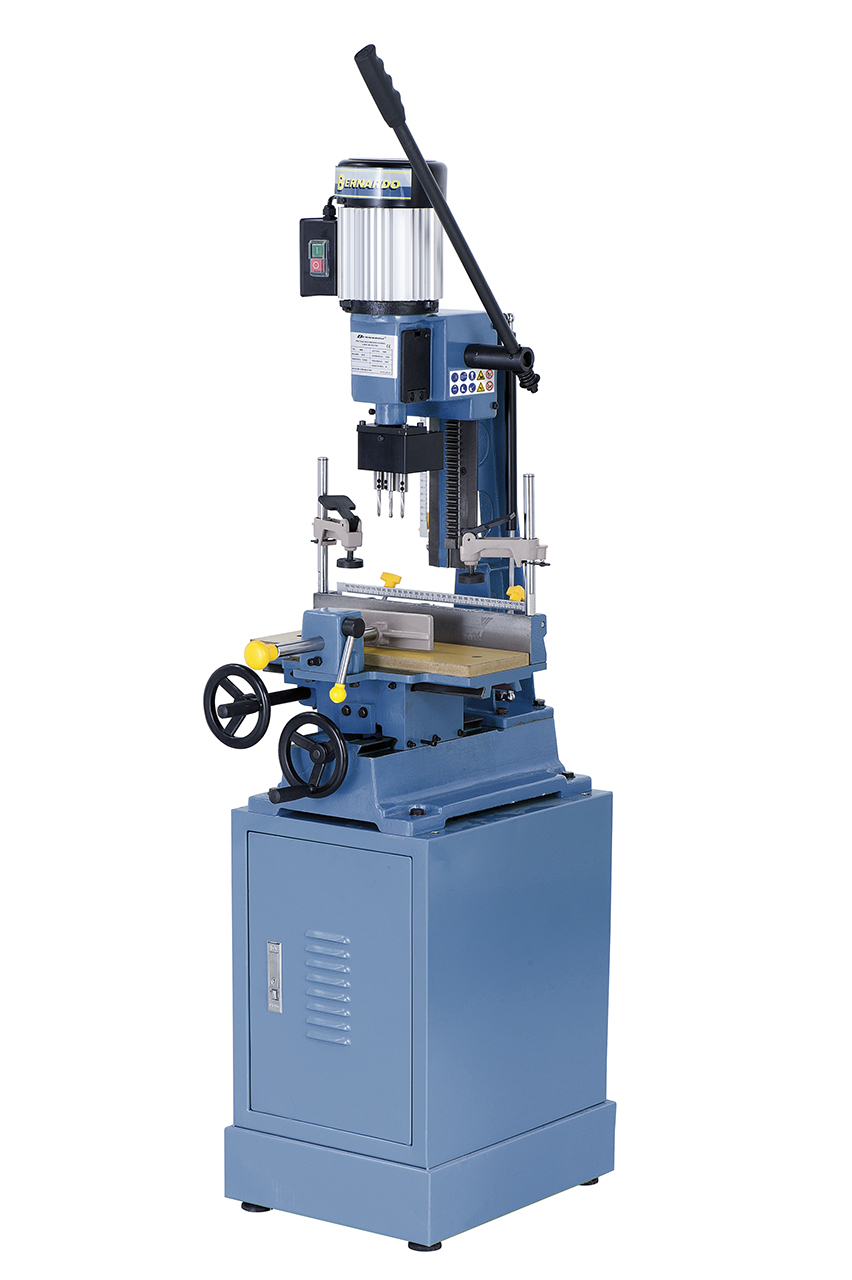

Mit der Stemmmaschine HM 25 kann man auf Grund des umfangreichen Zubehörs (Schnellspann-Schraubstock, Längsanschlag,…) eckige Langlöcher einfach, schnell und effizient in Serie herstellen. Weiterer Vorteil dieses Modells ist der um 180° verstellbare Spindelkopf zum Bearbeiten größerer Werkstücke.
- Serienmäßig mit Handräder zum Verfahren des Koordinatentisches
- Beidseitig zugängliches Zahnkranz-Bohrfutter zum Wechseln des Hohlstemmbohrers
- Einstellbare Schwalbenschwanzführungen in allen Achsen

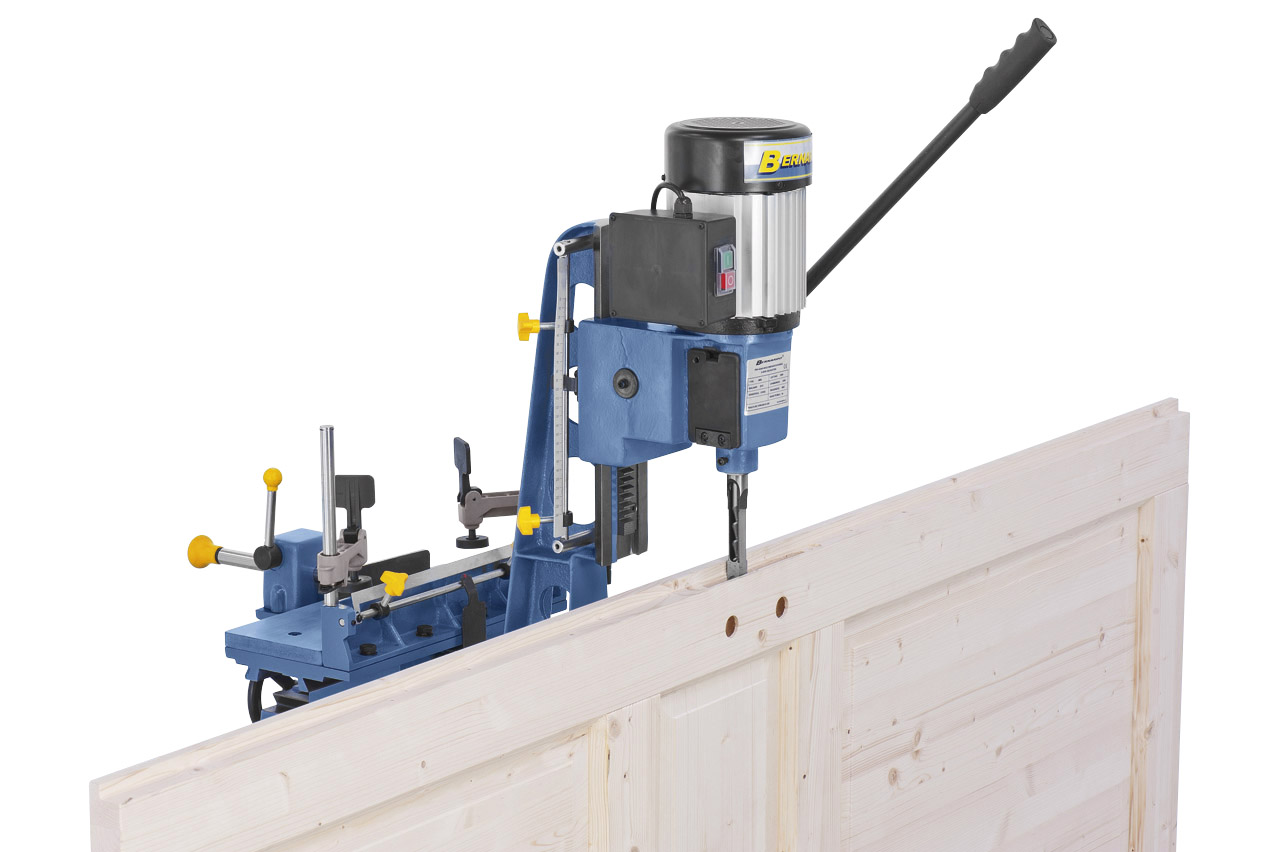

- Spindelkopf um 180° drehbar, unerlässlich bei Stemmarbeiten an Türen
- Inklusive Gasdruckzylinder zur Unterstützung des Stemmvorganges
- Ideal zum Langlochbohren und Stemmen in Hart- und Weichhölzer
- Maschinenkörper aus Grausguss für vibrationsarmes und genaues Arbeiten
Technische Spezifikationen
Meißelgröße max. |
25,4 mm |
Bohrhub |
230 mm |
Max. Stemmbohrtiefe |
76 mm |
Max. Werkstückhöhe |
200 mm |
Max. Werkstückbreite |
145 mm |
Bohrtischgröße |
400 x 150 mm |
Verfahrweg (x / y) |
175 / 150 mm |
Drehzahl |
2850 U/min |
Motorleistung |
0,75 kW (1,0 PS) |
Spannung |
230 V |
Maschinenabmessung (B x T x H)* |
430 x 610 x 1100 mm |
Gewicht ca. |
100 kg |
* ohne Untergestell
Lieferumfang
- Zahnkranz-Bohrfutter 16 mm

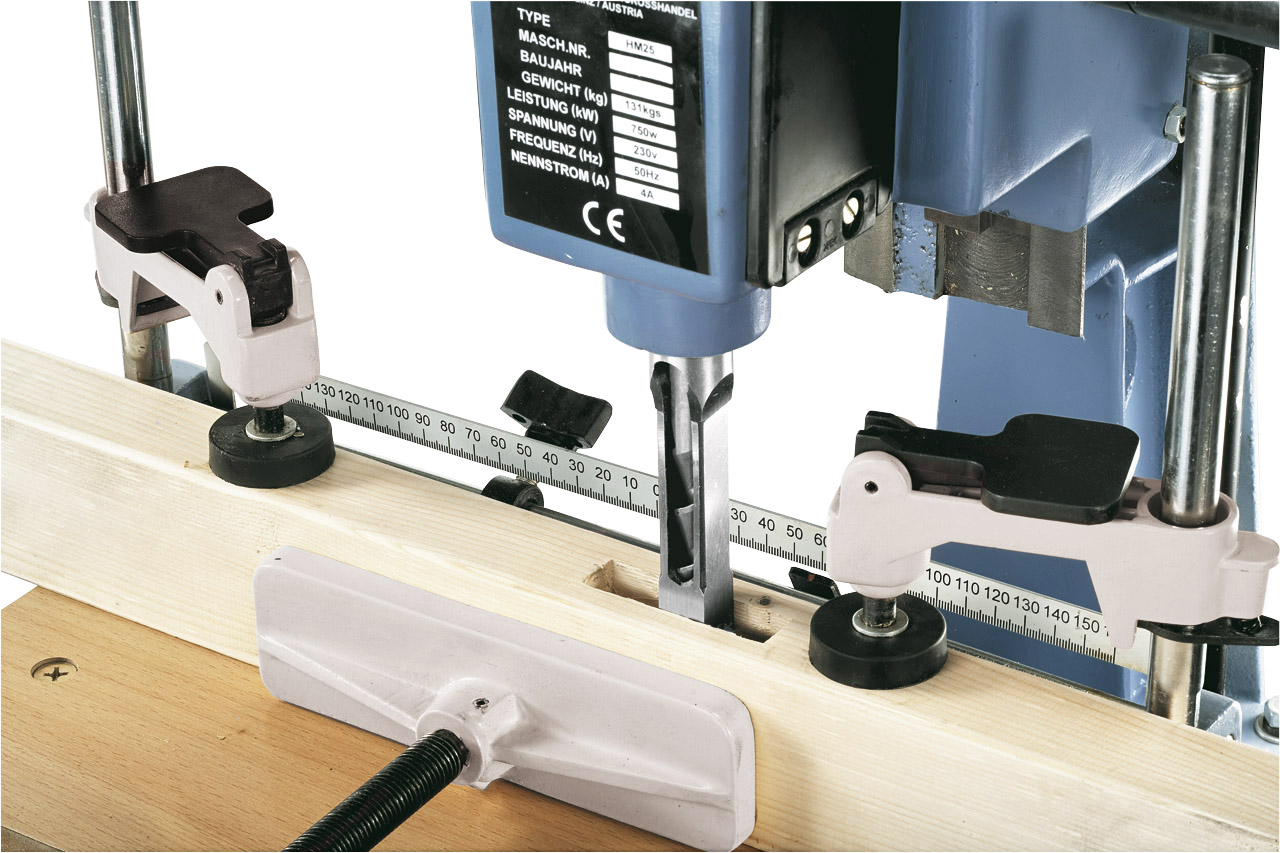

- 2 Stk. Exzenterspanner

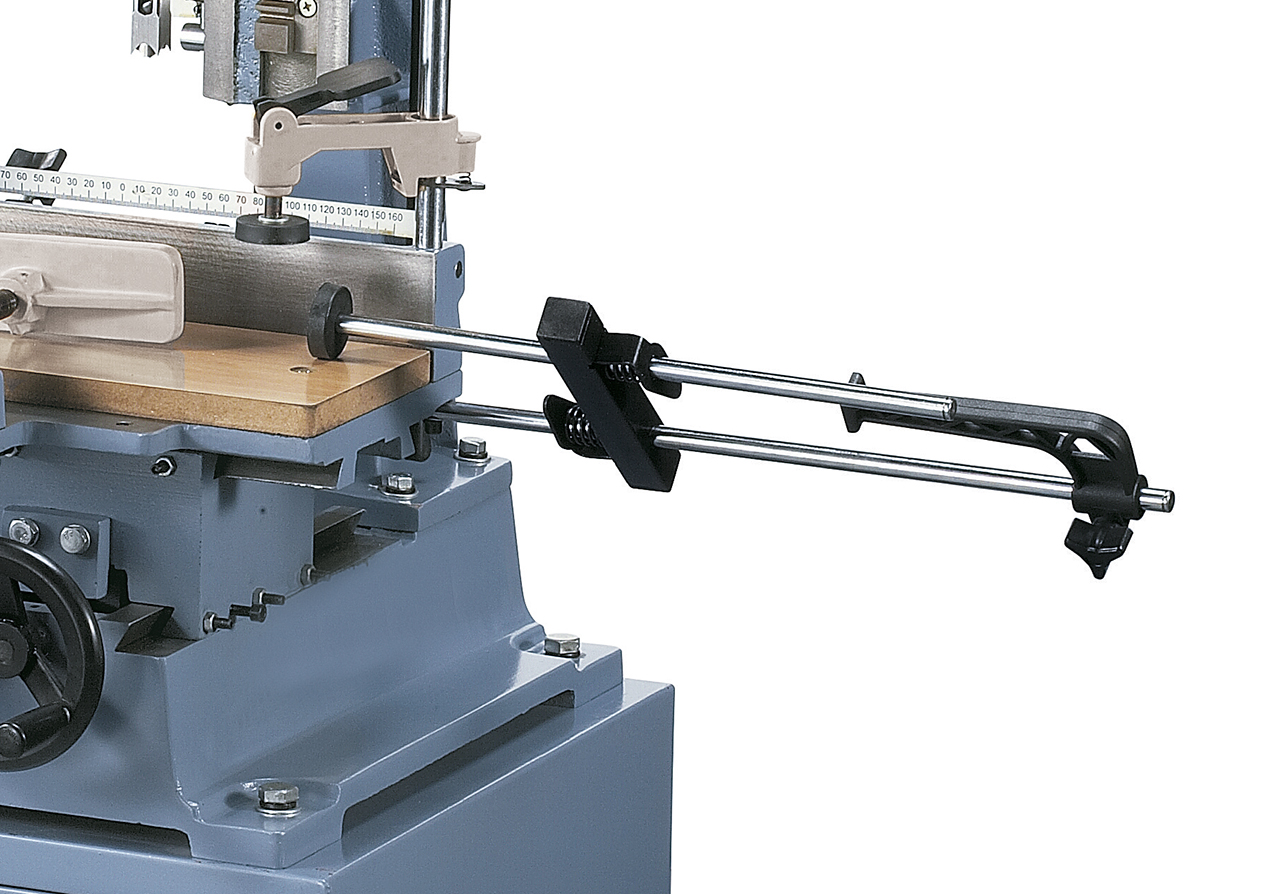

- Längsanschlag
- Bohrtiefenanschlag mit Skala
- Schnellspann-Schraubstock
- Gasdruck-Ausgleichszylinder
- Verfahrbarer Koordinatentisch
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Hohlstemmmaschinen HM 25
Artikelnummer: 14-2090
GTIN: 9009468016234
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
