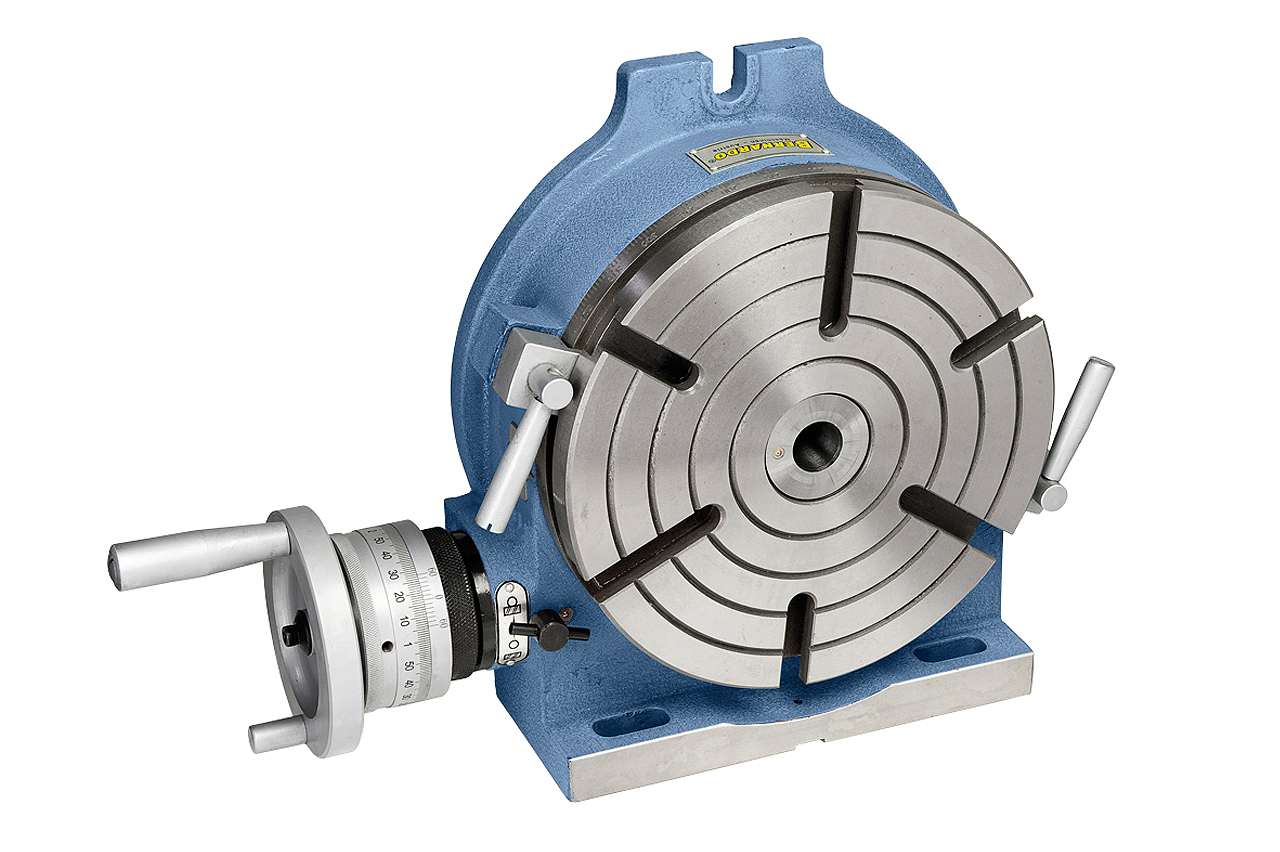

Bernardo Horizontal- und Vertikalrundtisch HV 10
664,02€
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: ca. 5 Werktage
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
- Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
- Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
- Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
- Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
- Übersetzung im Schneckengetriebe 90:1
- Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
- Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
Technische Spezifikationen
|
Tischdurchmesser |
250 mm |
|
Übersetzung |
90:1 |
|
Morsekonus |
MK 3 |
|
Anzahl T-Nuten |
6 Stk. |
|
Max. Tragkraft horizontal |
90 kg |
|
Max. Tragkraft vertikal |
50 kg |
|

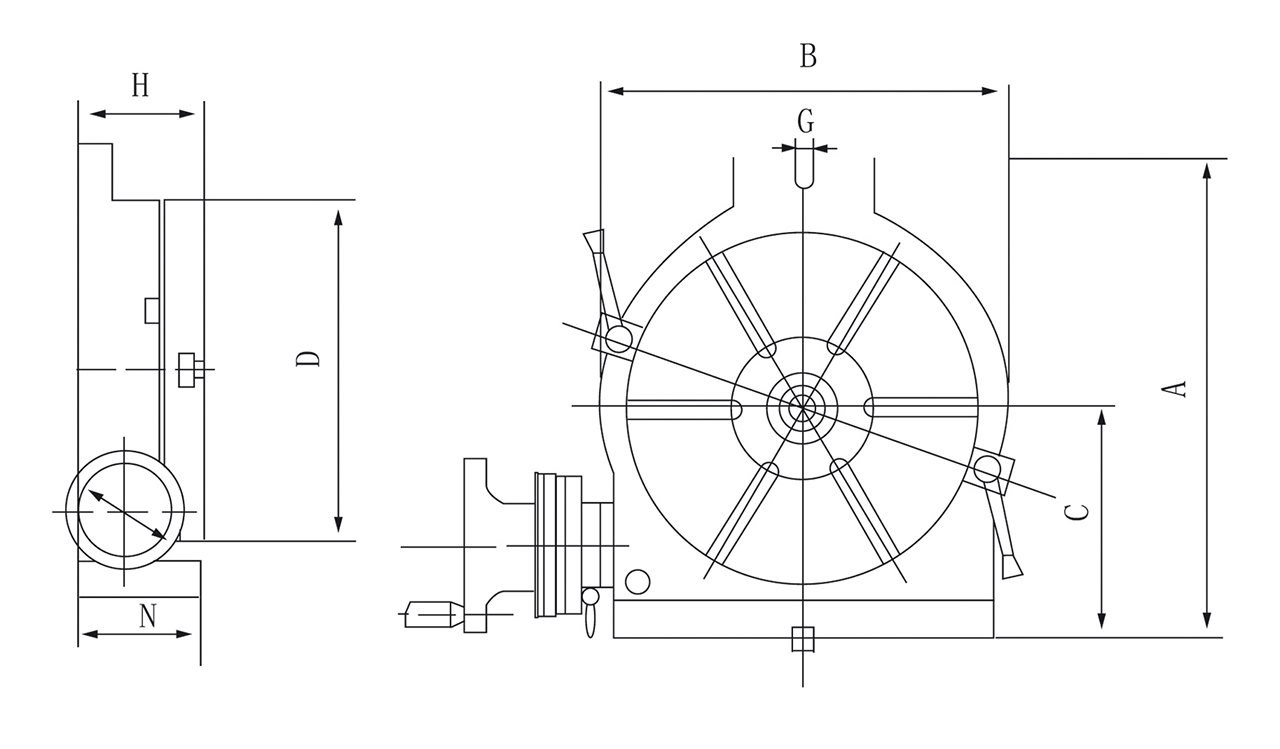

A |
325 mm |
|
B |
280 mm |
|
C |
165 mm |
|
D |
250 mm |
|
E |
14 mm |
|
G |
17 mm |
|
H |
115 mm |
|
N |
113 mm |
|
Gewicht ca. |
43 kg |
Lieferumfang
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Horizontal- und Vertikalrundtisch HV 10
Artikelnummer: 27-1002
GTIN: 9009468029302
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
