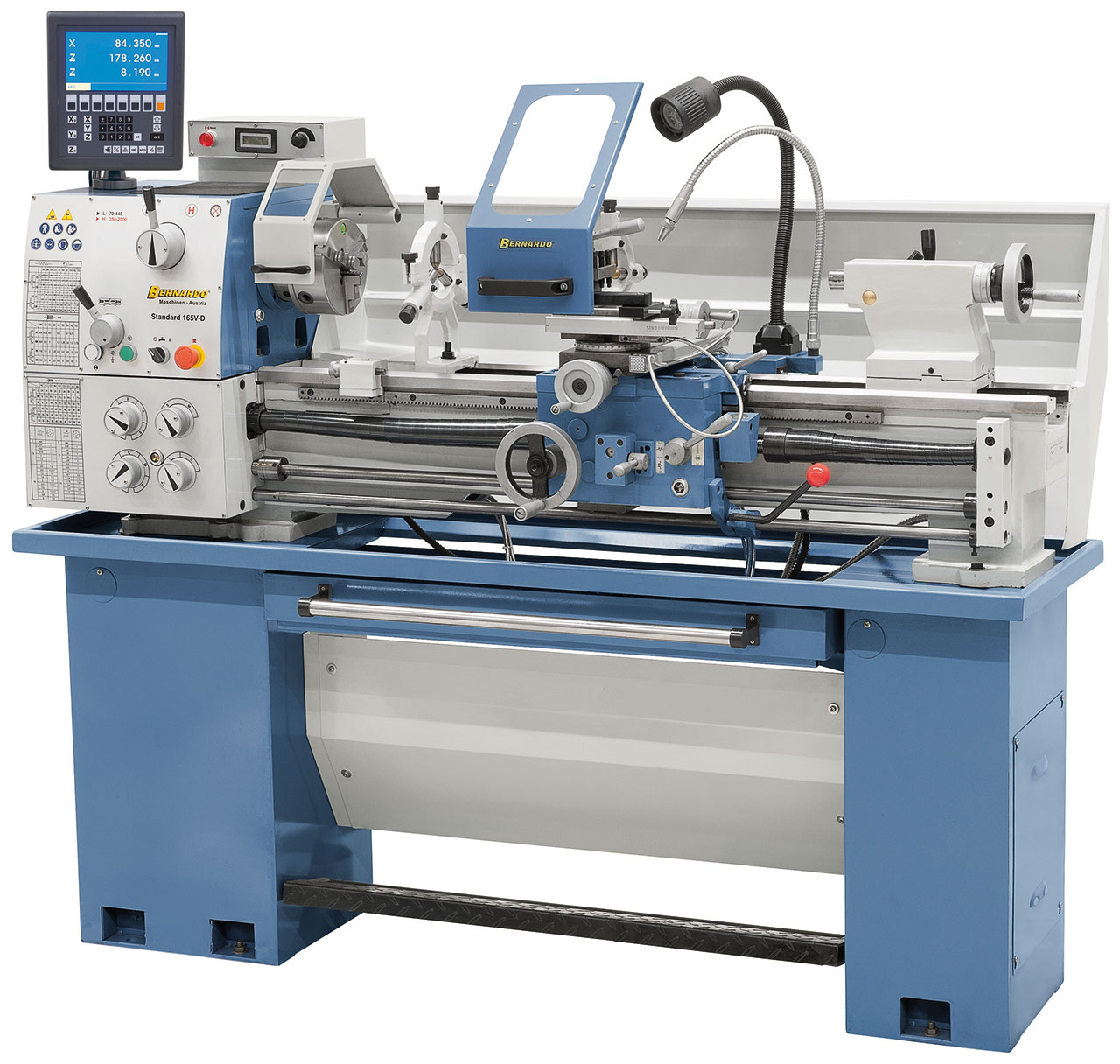

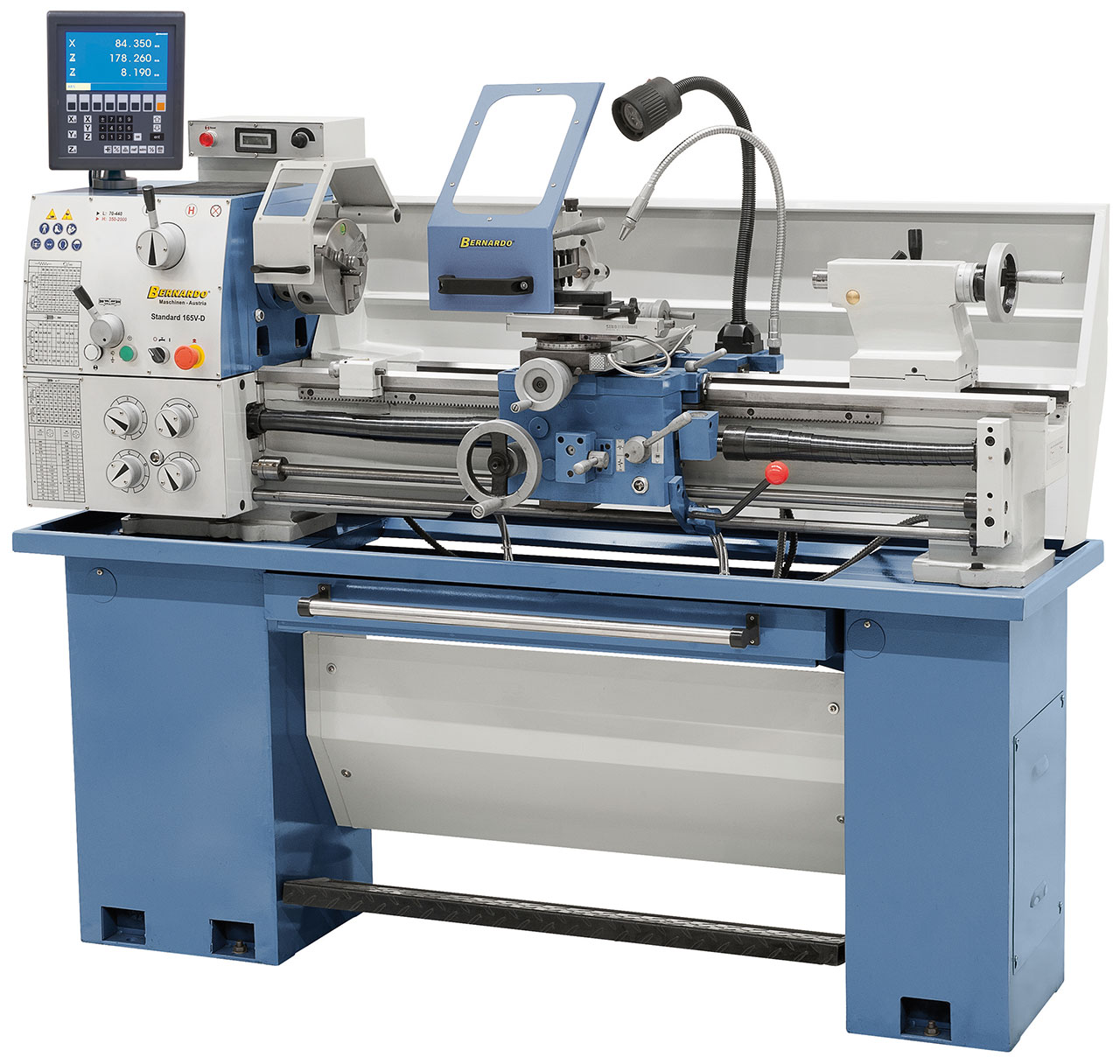

Bernardo Leit- und Zugspindeldrehmaschinen Standard 165 V-D inkl. 3-Achs-Digitalanzeige

7.080,50

Das Modell Standard 165 V-D ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sich dieses Modell besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen. Zusätzlich ist dieses Modelle serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 03-1261 Kategorie:

Beschreibung

Das Modell Standard 165 V-D ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sich dieses Modell besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen. Zusätzlich ist dieses Modelle serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Gehärtete und geschliffene Zahnräder und Wellen im Getriebekopf
  • Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
  • Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen

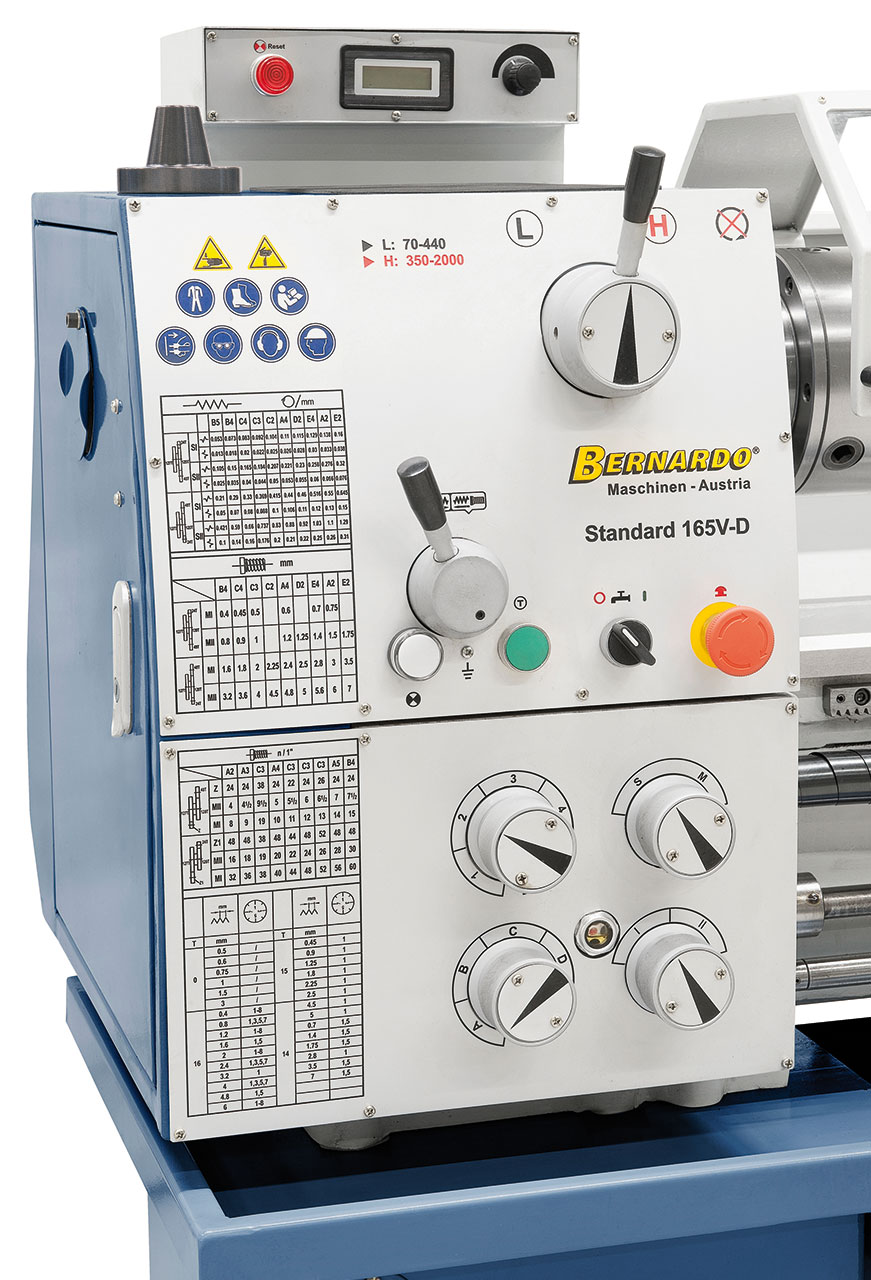

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

Technische Spezifikationen

Spitzenweite

1000 mm

Spitzenhöhe

175 mm

Umlaufdurchmesser über Bett

350 mm

Umlaufdurchmesser über Kröpfung*

450 mm

Umlaufdurchmesser über Planschlitten

190 mm

Bettbreite

180 mm

Spindelbohrung

40 mm

Spindelaufnahme

DIN 55029, D1-4

Drehzahlbereich, stufenlos

70 – 400 / 350 – 2000 U/min

Bereich Längsvorschübe

(40) 0,053 – 1,29 mm/U

Bereich Planvorschübe

(40) 0,013 – 0,31 mm/U

Metrische Gewinde

(32) 0,4 – 7 mm

Zollgewinde

(36) 4 – 60 Gg/1?

Pinolenweg

110 mm

Pinolenaufnahme

MK 3

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1730 x 700 x 1340 mm

Gewicht ca.

529 kg

* Bettlänge herausnehmbar: 220 mm

Lieferumfang

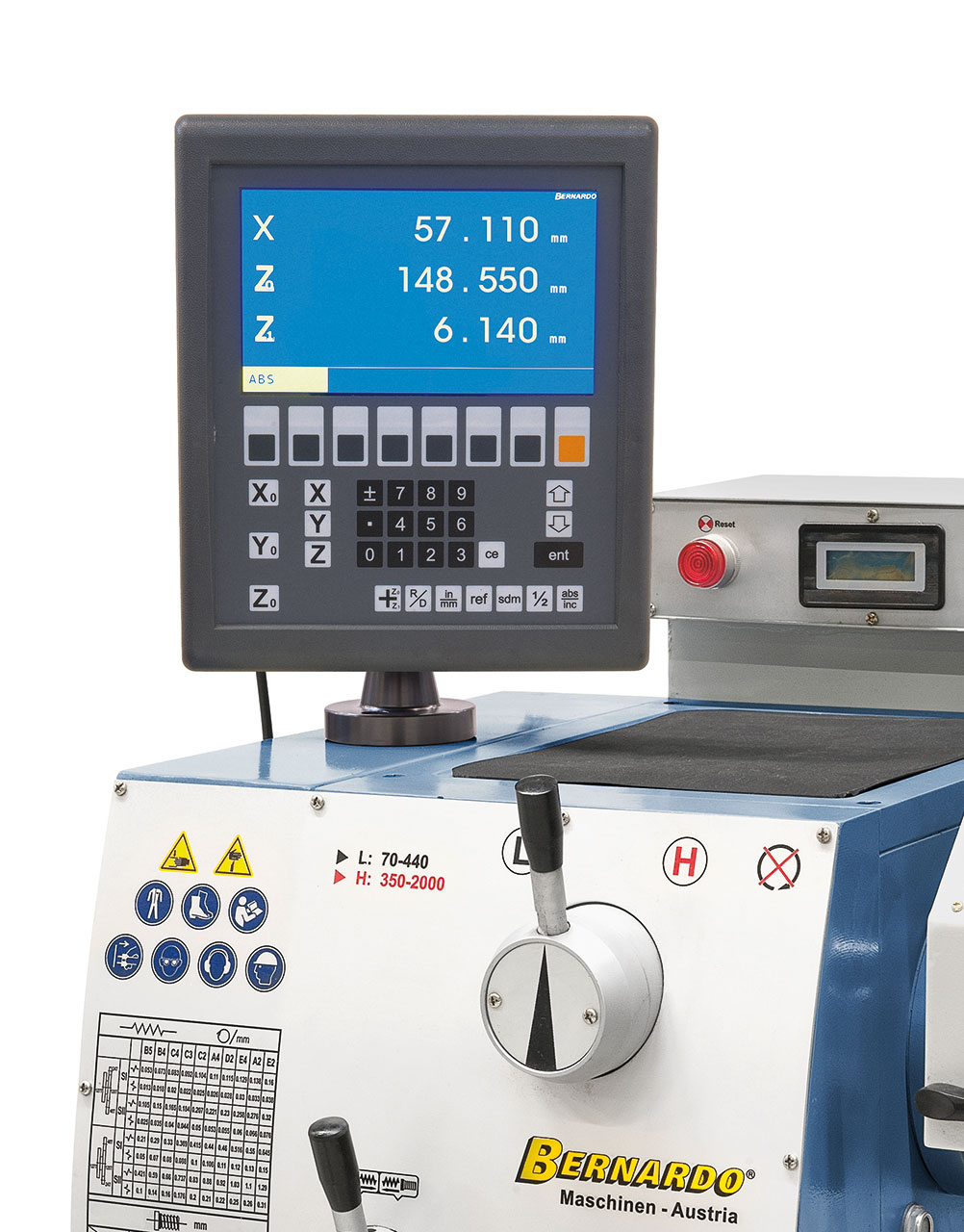

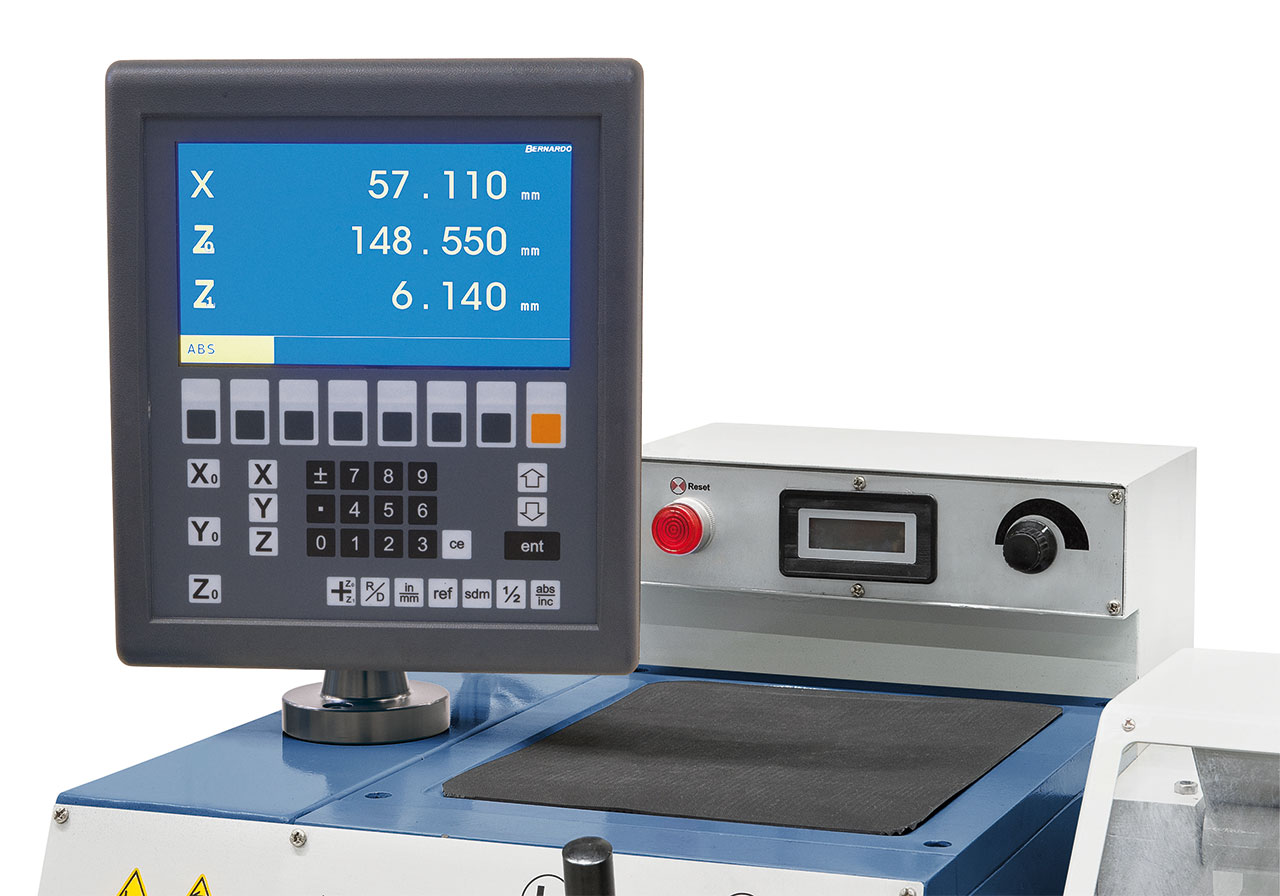

  • 3-Achs-Digitalanzeige i200 mit LCD-Display

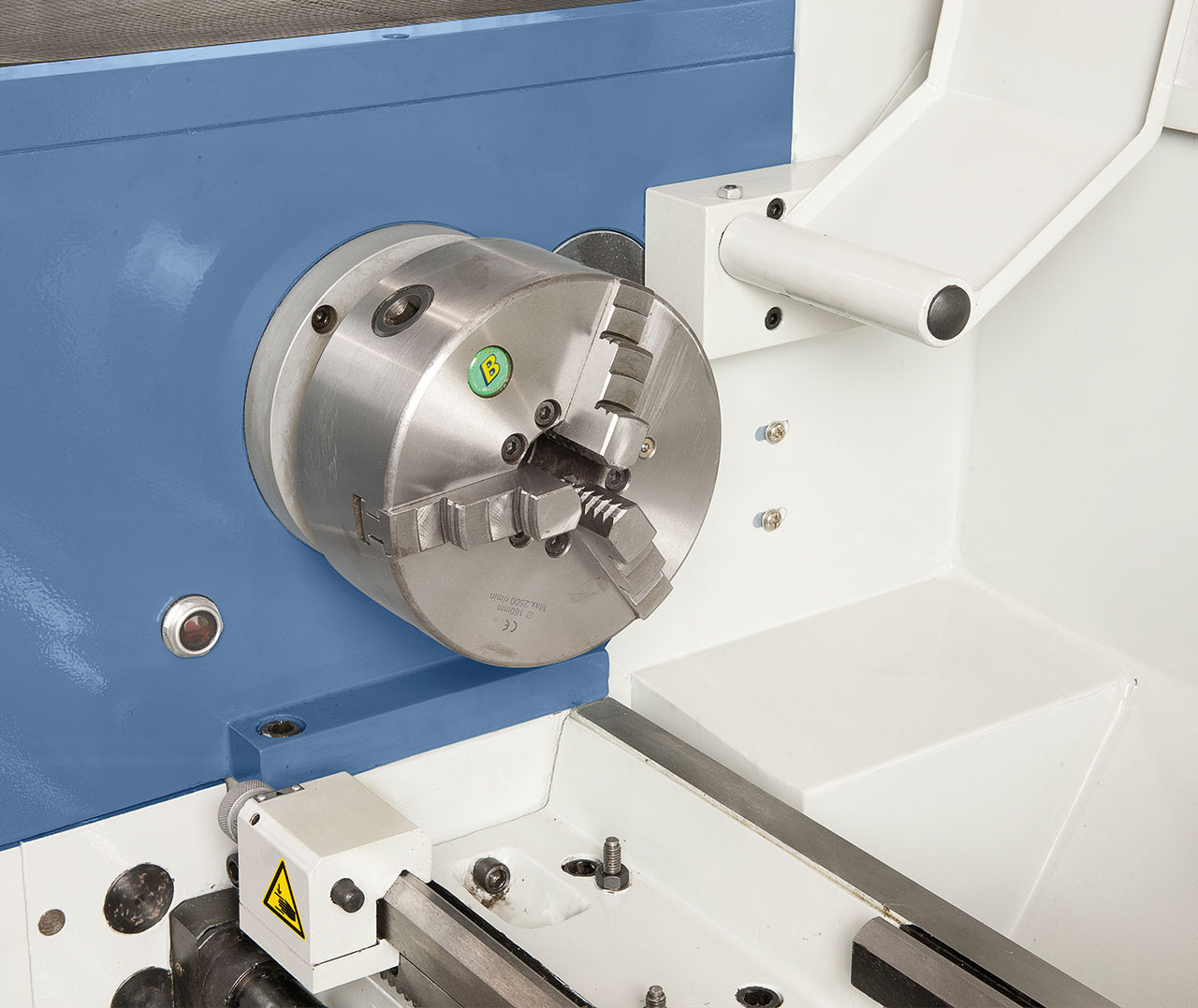

  • 3-Backenfutter DK11-160 mm / D4
  • Planscheibe 200 mm / D4, nach DIN 55029

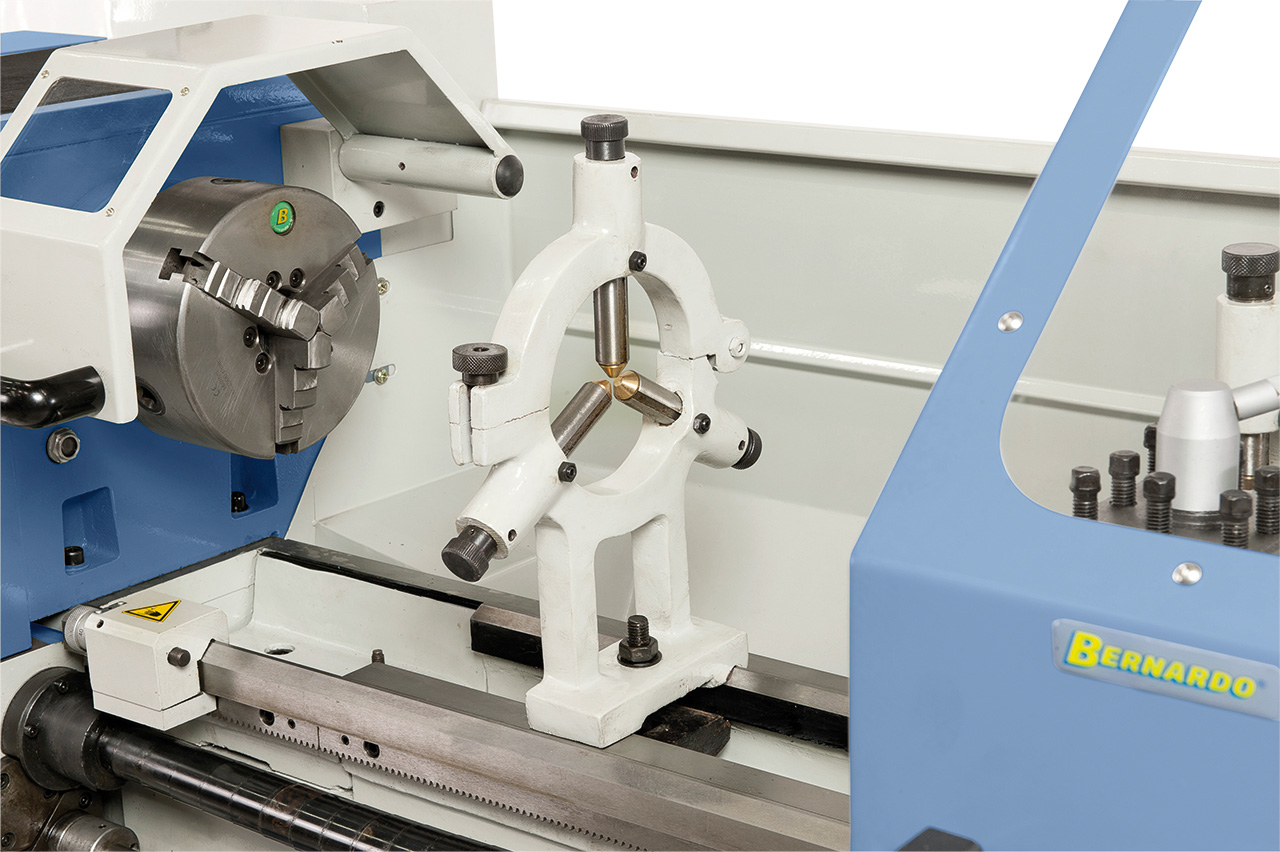

  • Feststehende Lünette ? Durchlass diam. max. 60 mm
  • Mitlaufende Lünette ? Durchlass diam. max. 60 mm

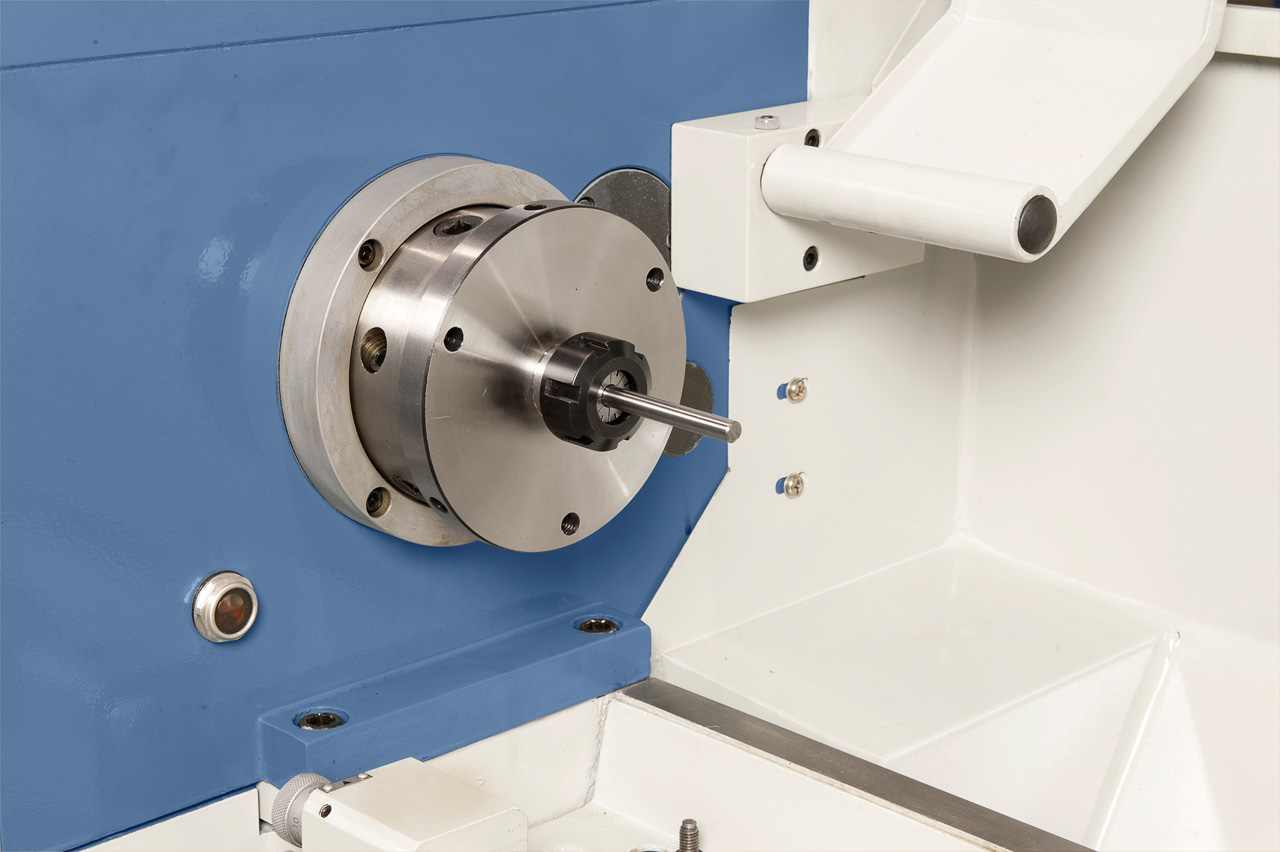

  • Aufspannscheibe 250 mm
  • Vierfachstahlhalter
  • Wellenfixiereinrichtung
  • Schutzeinrichtung bei Stahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Kühlmitteleinrichtung

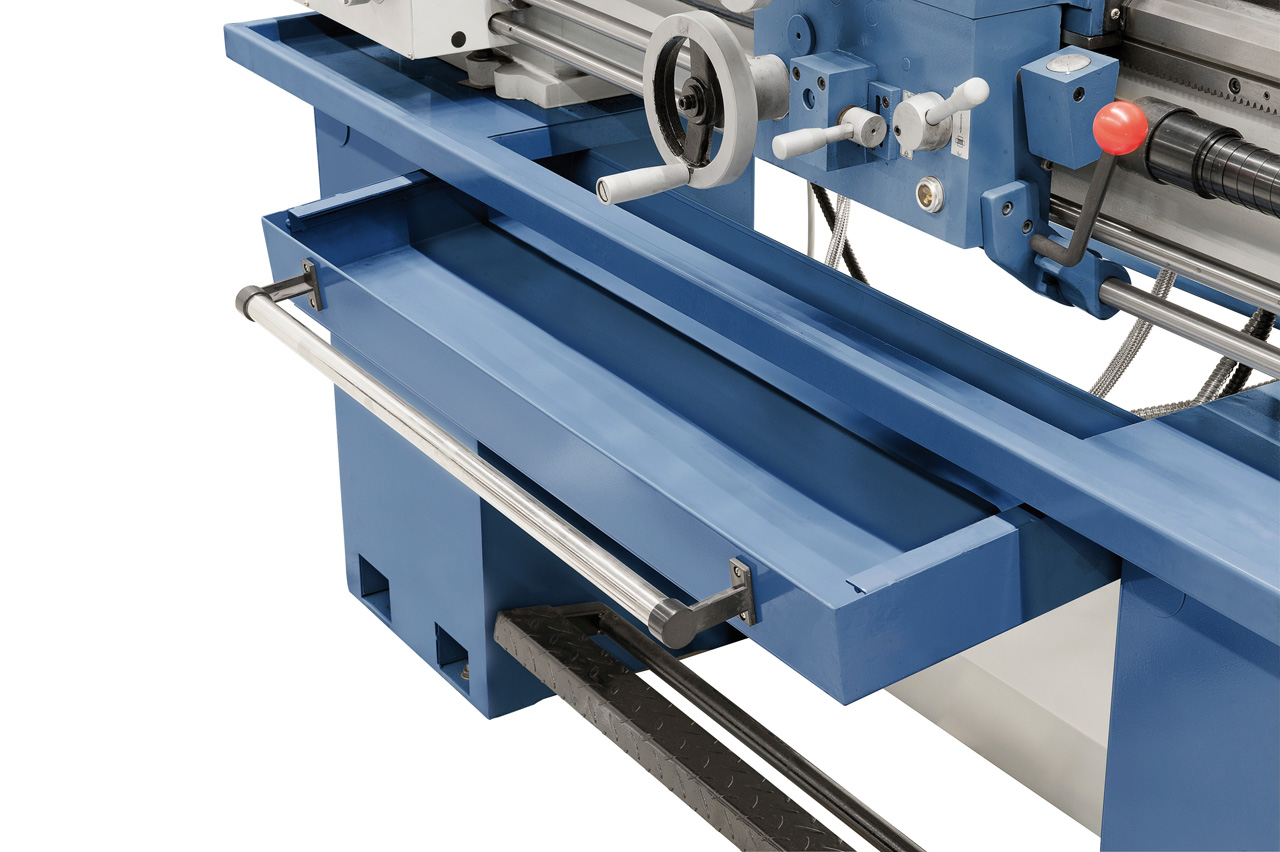

  • Ausziehbare Spänewanne
  • Frequenzumrichter
  • Fußpedal mit Bremsfunktion nach CE
  • Spritzwand
  • Gewindeuhr

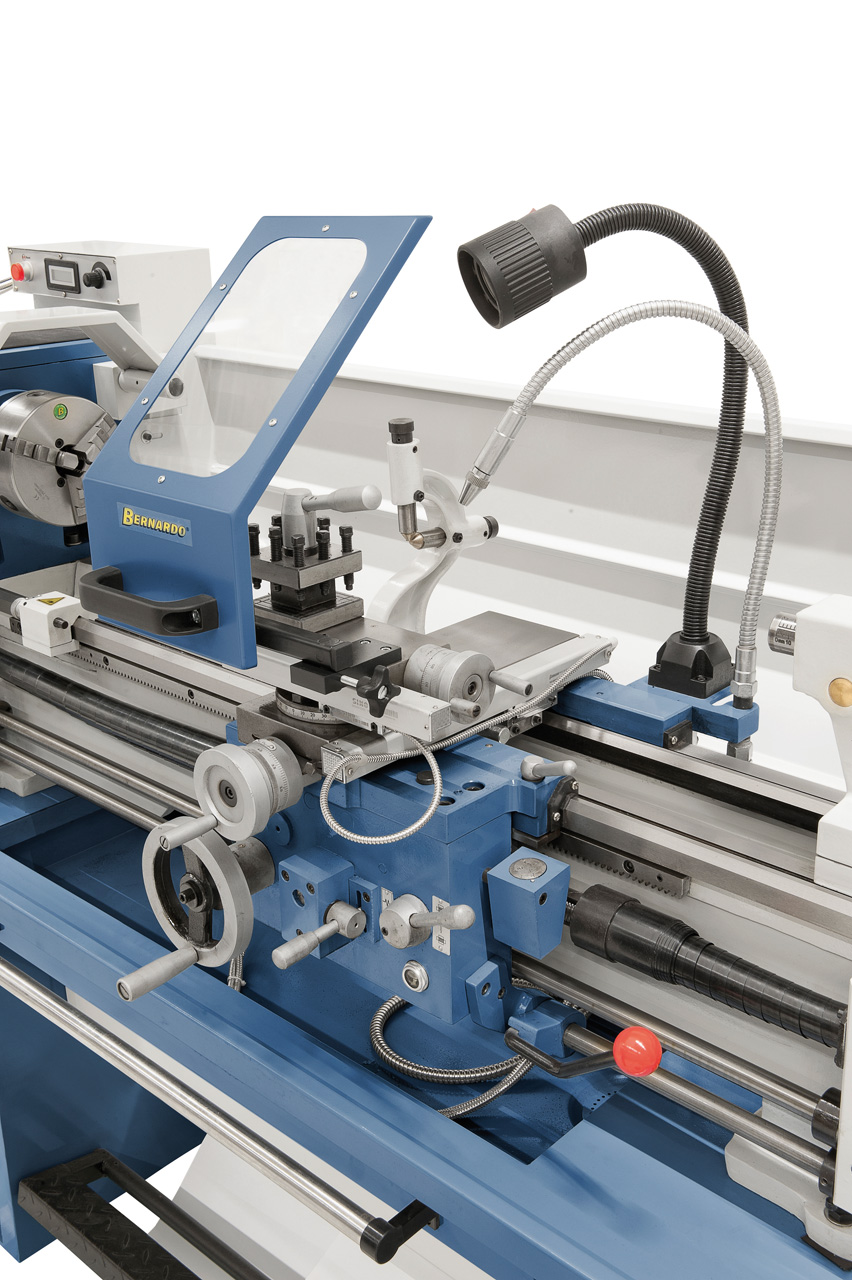

  • LED-Maschinenleuchte
  • Digitale Drehzahlanzeige
  • Reduzierhülse
  • Wechselräder
  • 2 Zentrierspitzen
  • Untergestell
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
