Beschreibung

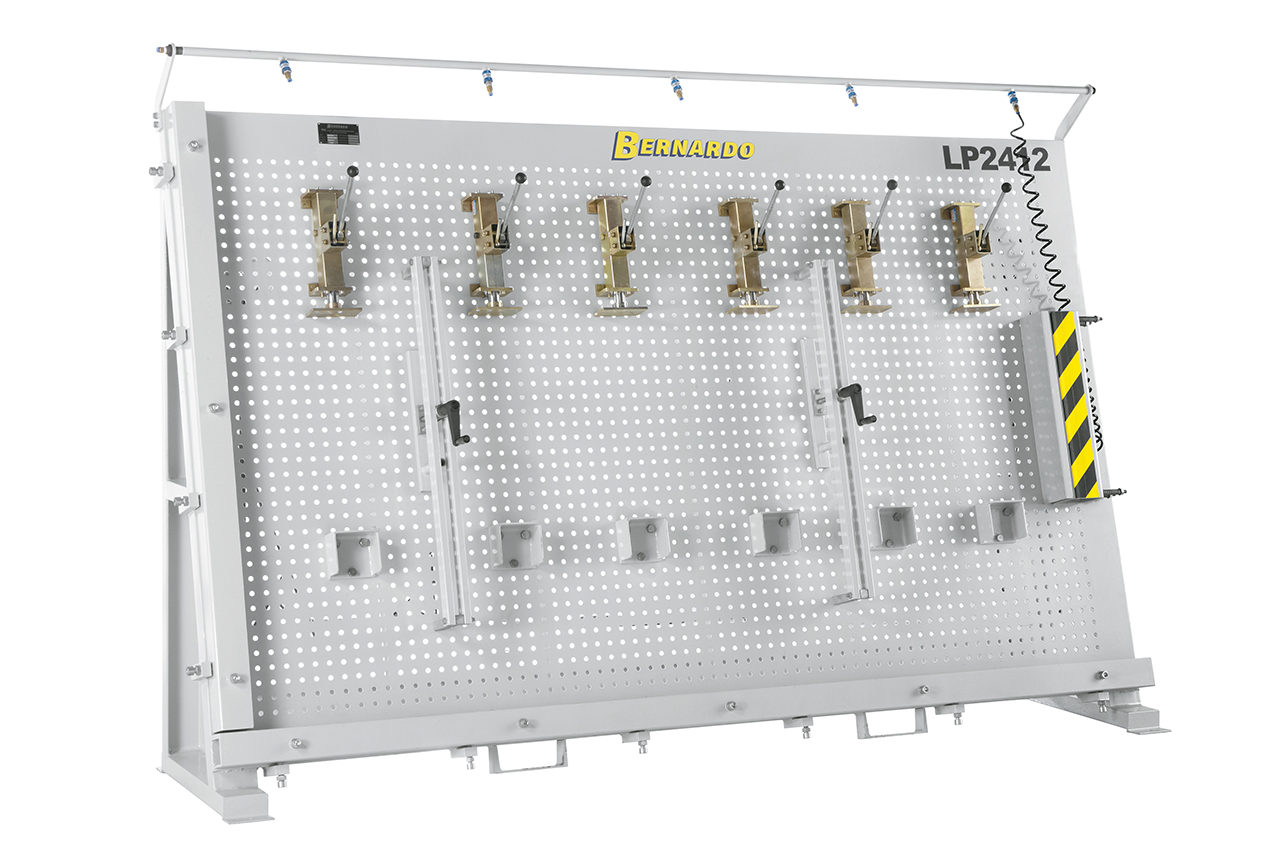

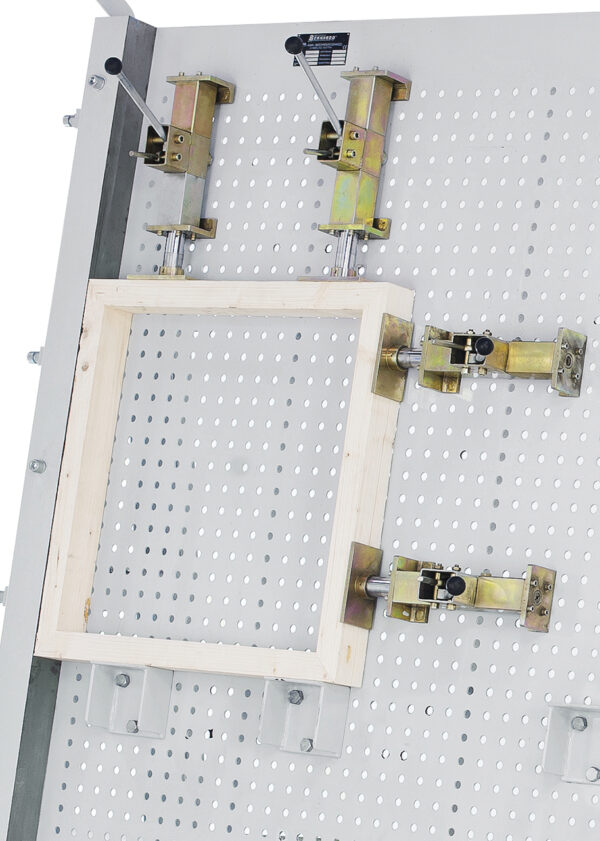

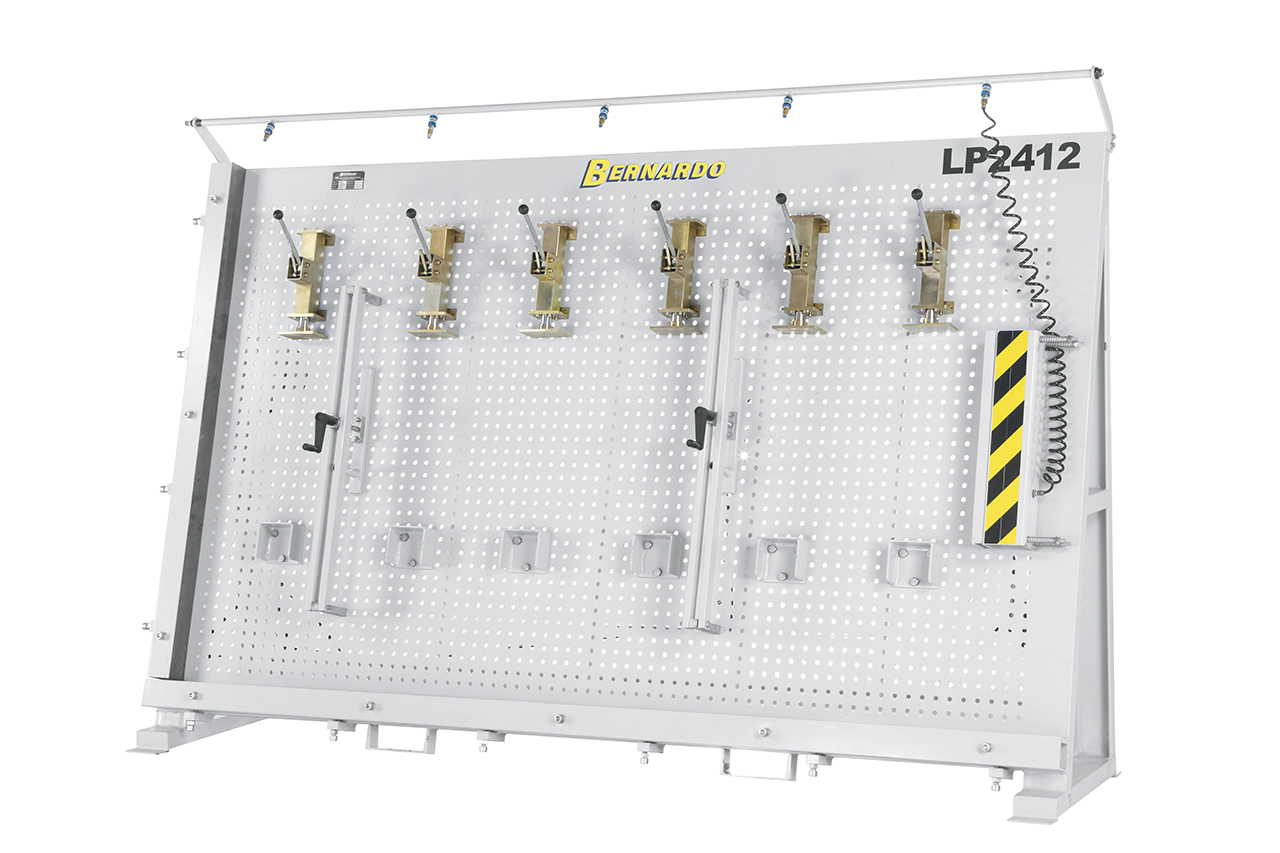

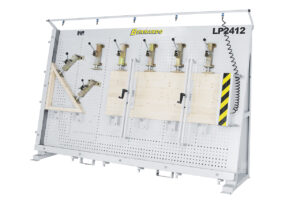

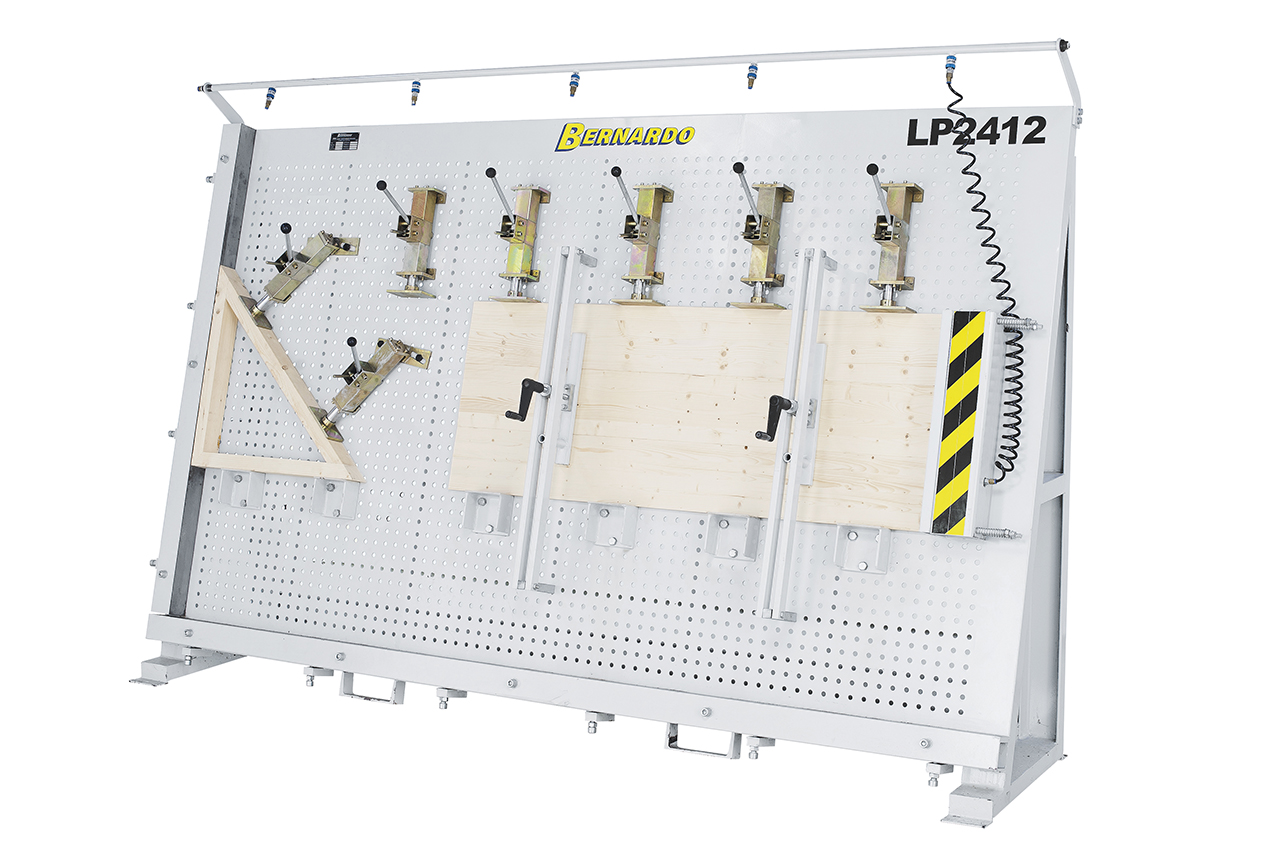

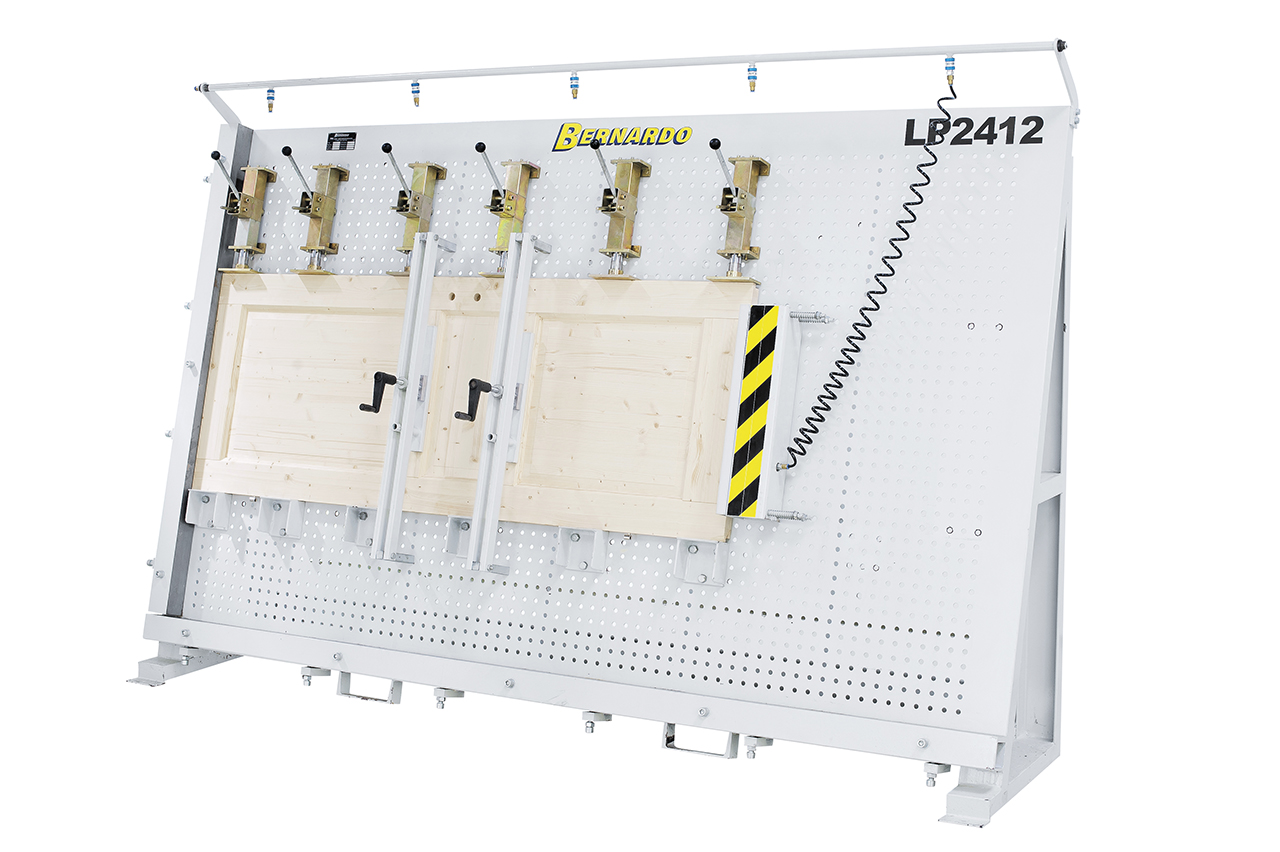

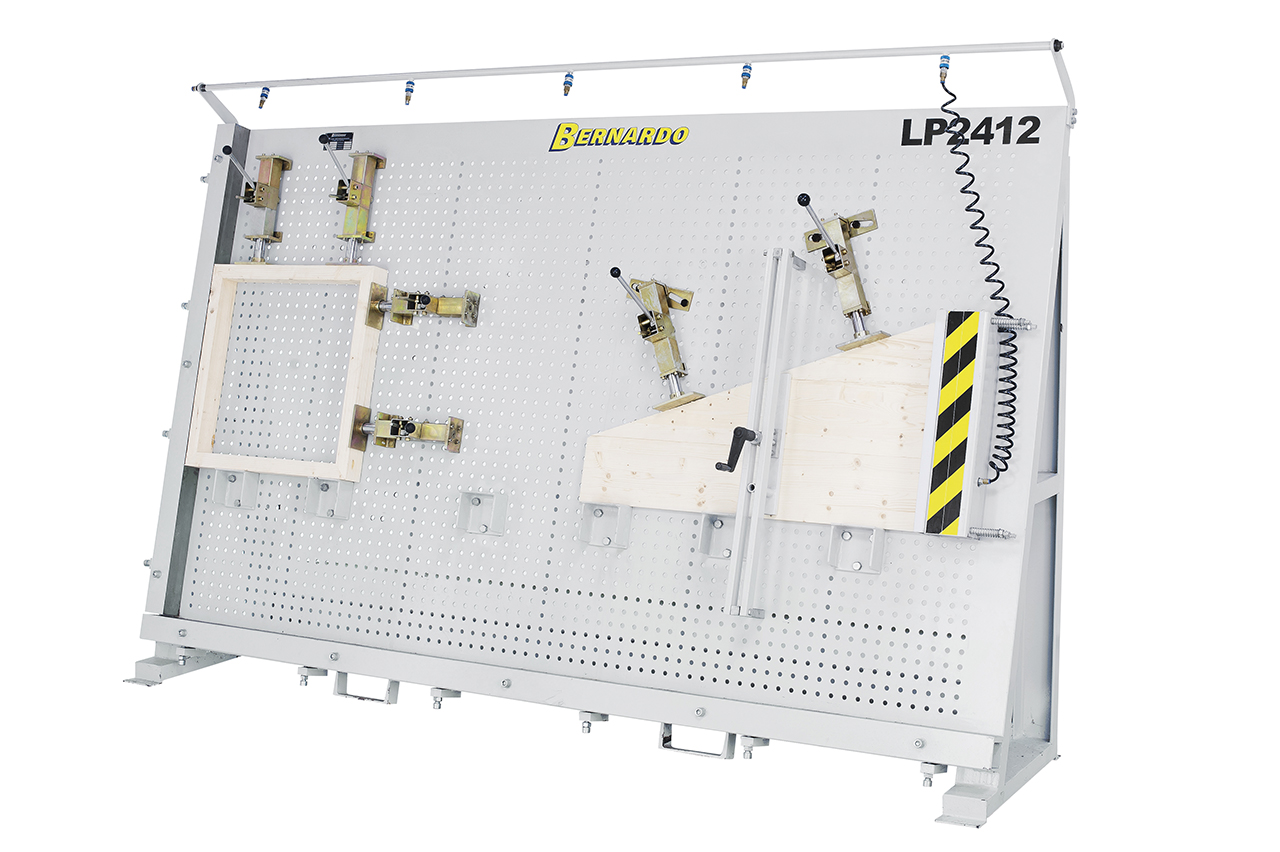

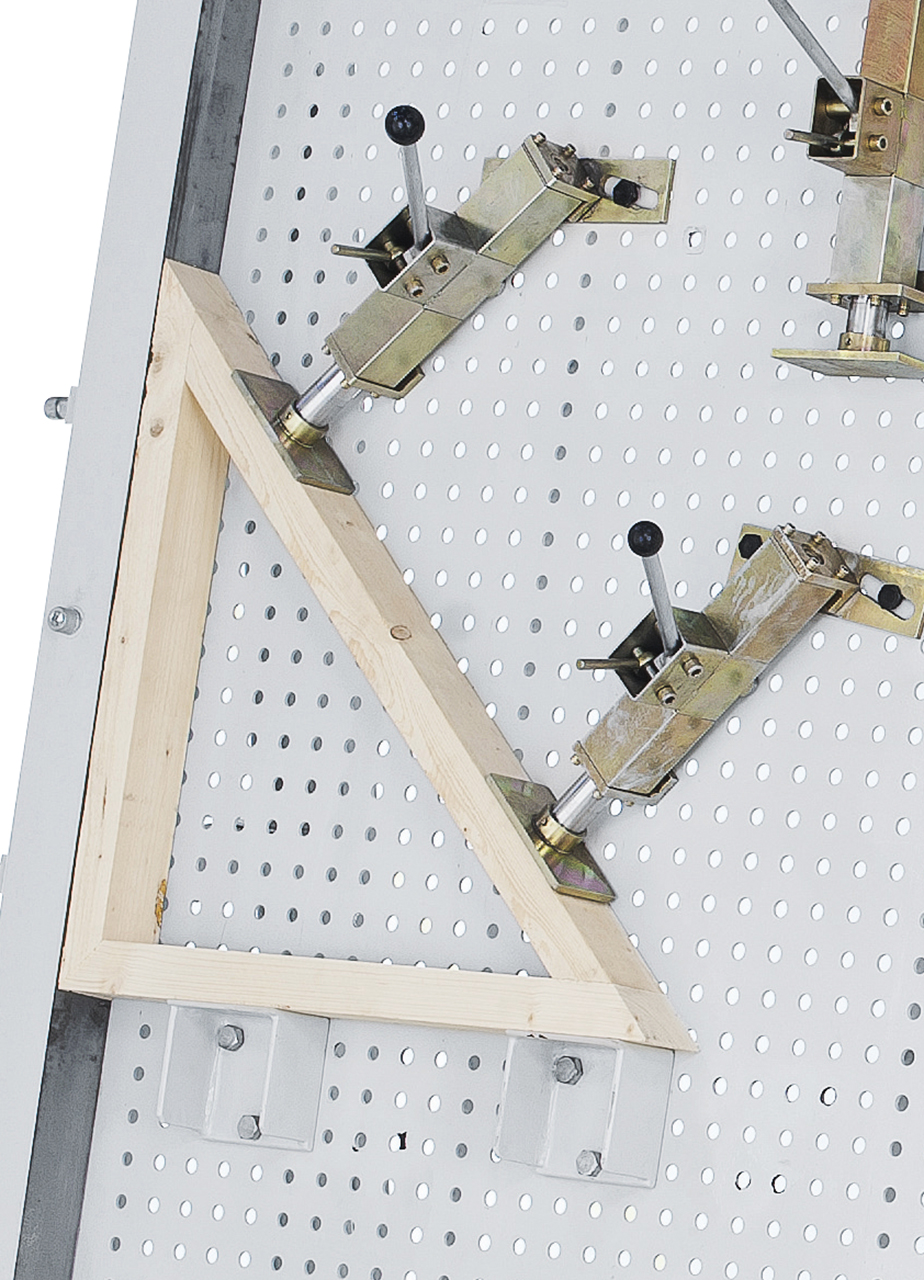

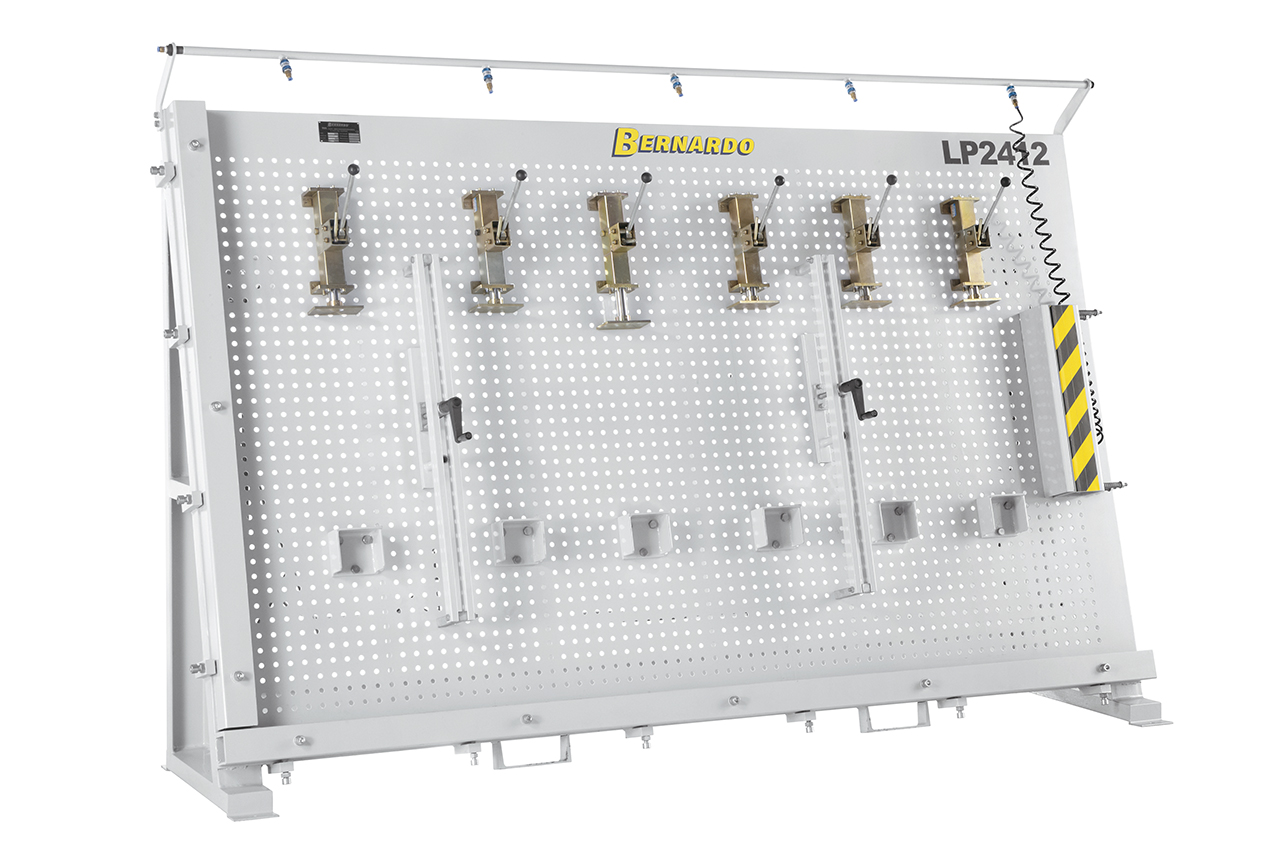

Die Lochplattenpresse LP 2412 eignet sich zur Herstellung von Rahmen, Türen, Kassetten, Schubladen usw. Durch die optional erhältlichen schwenkbaren Handhydraulik-Zylinder können auch Spitzfenster und Sonderformen wie etwa Polygone usw. rationell verleimt werden.
- Kann für vielfältige Verleimarbeiten eingesetzt werden
- Verwindungsfreier Grundrahmen in schräger, fi x verschweißter Ausführung
- Lochplatte aus 5 mm starkem Stahlblech mit Lochteilung 40 x 40 mm, Bohrung diam. 14,5 mm
- Durchgehende seitliche und untere Anschlagschiene, 75 mm tief
- Möglichkeit zur Durchführung mehrerer Pressvorgänge nebeneinander

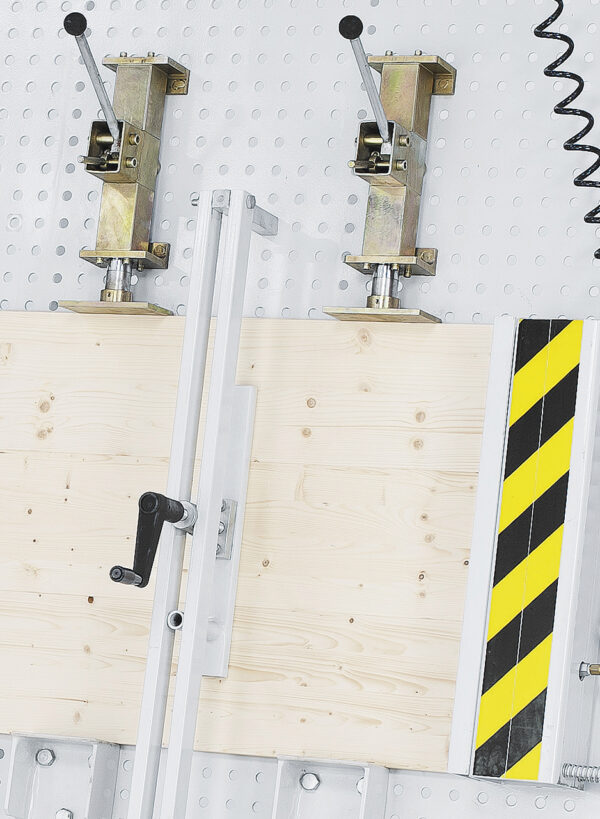

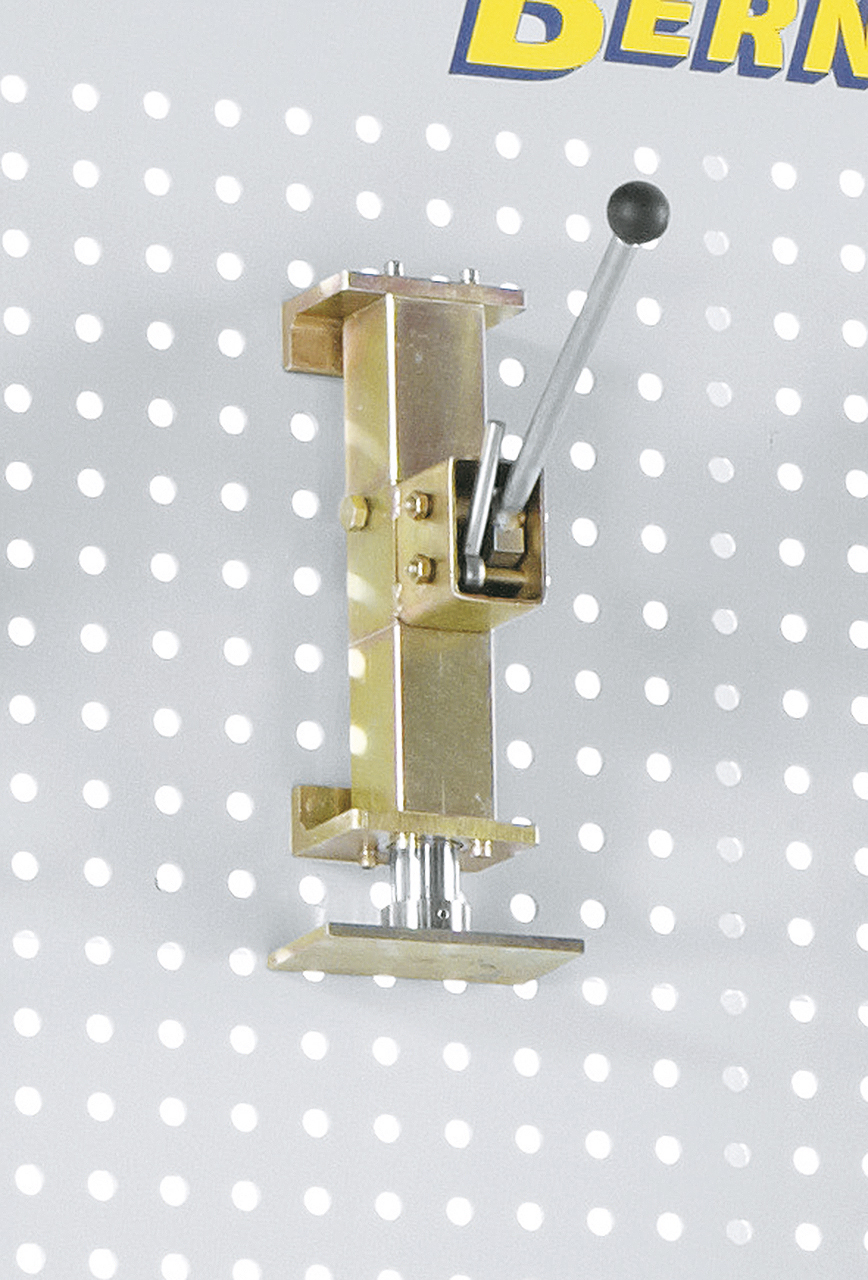

- Galvanisch verzinkte Handhydraulik-Zylinder mit Haltebolzen zur raschen Einstellung der gewünschten Position
- Optimale Kombination aus Rahmen- und Lochplattenpresse
Technische Spezifikationen
Arbeitslänge max. |
2600 mm |
Arbeitsbreite max. |
1250 mm |
Werkstückdicke min. / max. |
10 – 75 mm |
Lochteilung |
40 x 40 mm |
Presskraft max. pro Zylinder |
2000 kg |
Zylinderhub |
50 mm |
Druckluft max. |
8 bar |
Länge |
3070 mm |
Tiefe |
760 mm |
Höhe |
2000 mm |
Gewicht ca. |
1250 kg |
Lieferumfang
- 6 Stk. Handhydraulik-Zylinder mit Gegenhalter
- 2 Stk. Niederhalter mit Spindelklemmung
- Pneumatische Druckbalken
- Durchgehende linke und untere Anschlagschiene
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria
Tel.: +43 (0) 732 / 664015
Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at
Produktidentifikationsmerkmale
Produktname: Bernardo Lochplattenpresse LP 2412
Artikelnummer: 14-2126XL
GTIN: 9009468016272
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
