Bernardo Planscheiben Planscheibe K72 – 630

2.034,90

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 21-5010 Kategorie:

Beschreibung

Ausführung:

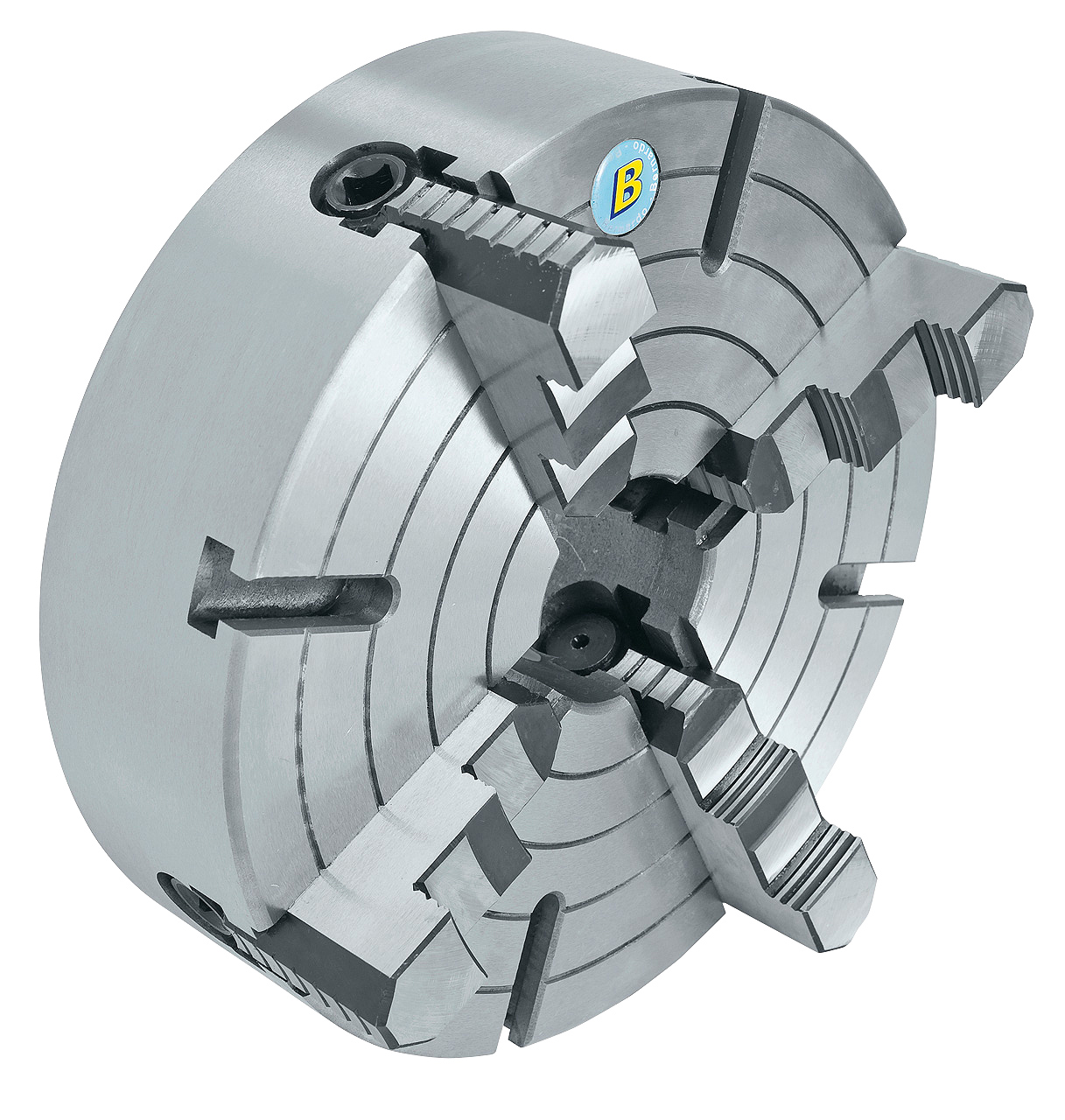

  • Vierbacken-Planscheibe in Gussausführung
  • Mit Zentrieraufnahme nach DIN 6350
  • Vier einzeln verstellbare Spannbacken
  • Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
  • Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
  • Inklusive ein Satz harte, einteilige Backen



Anwendungsbereich:

  • Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

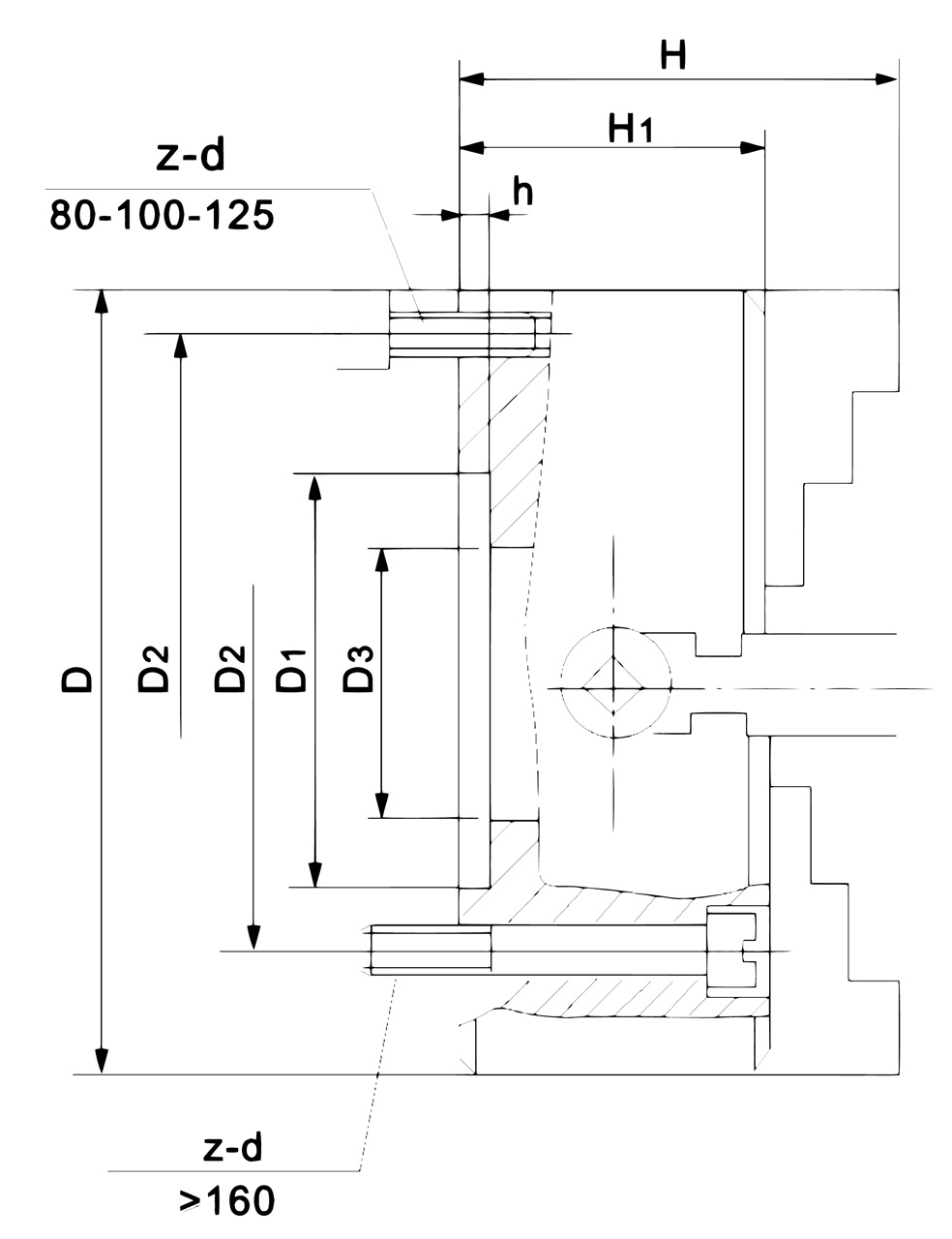

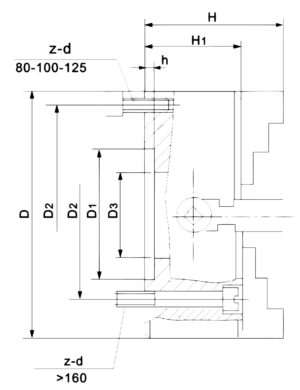

Technische Spezifikationen

D – Futtergröße

630

D1

220 mm

D2

258 mm

D3

180 mm

H

180 mm

H1

115 mm

h

10 mm

Befestigungsschrauben

4 x M20

Max. Drehzahl

320 U/min

Gewicht ca.

148 kg

Lieferumfang

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
