Bernardo Planscheiben Planscheibe K72 – 80

128,52

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 21-5000 Kategorie:

Beschreibung

Ausführung:

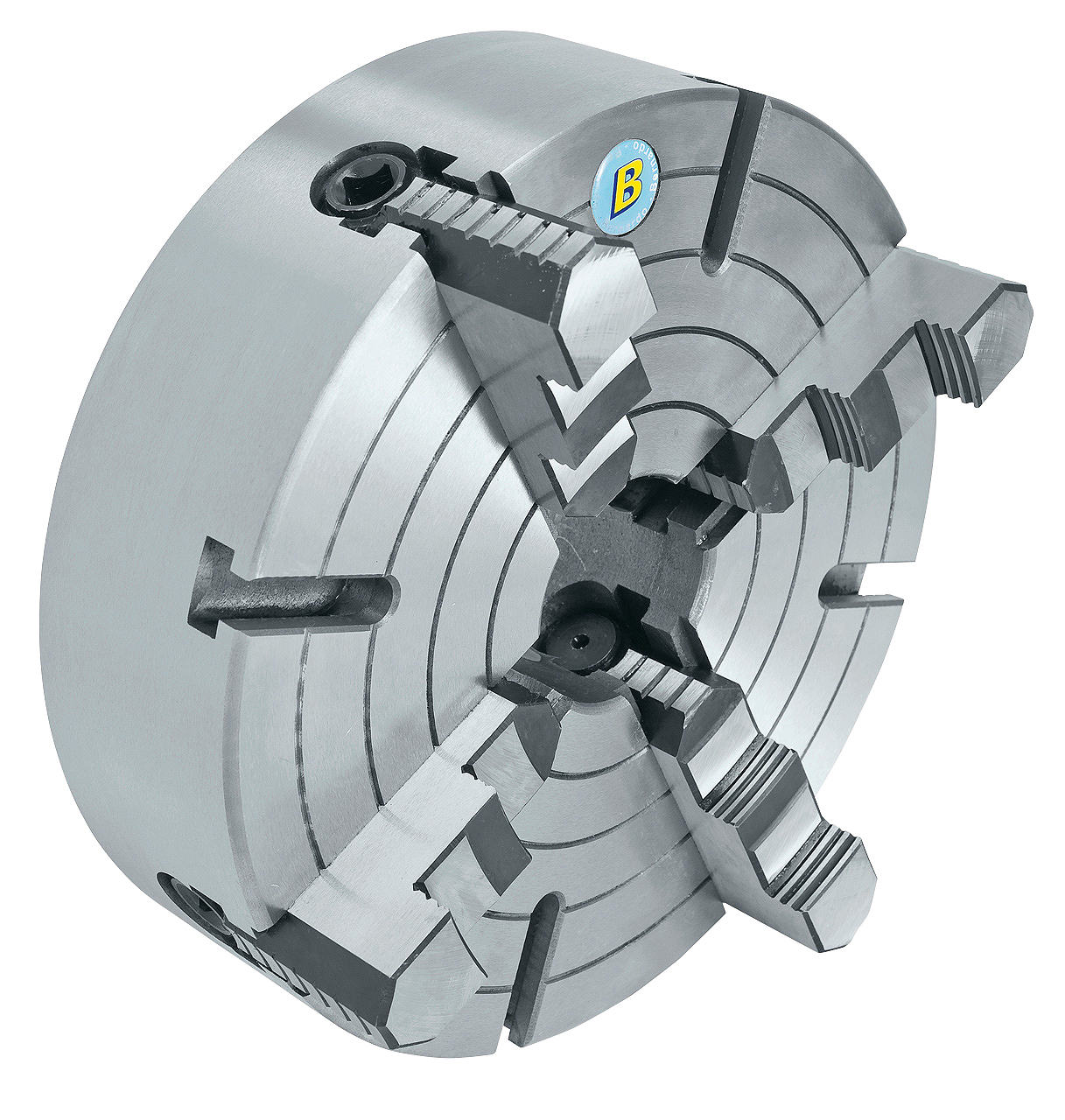

  • Vierbacken-Planscheibe in Gussausführung
  • Mit Zentrieraufnahme nach DIN 6350
  • Vier einzeln verstellbare Spannbacken
  • Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
  • Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
  • Inklusive ein Satz harte, einteilige Backen


Anwendungsbereich:

  • Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

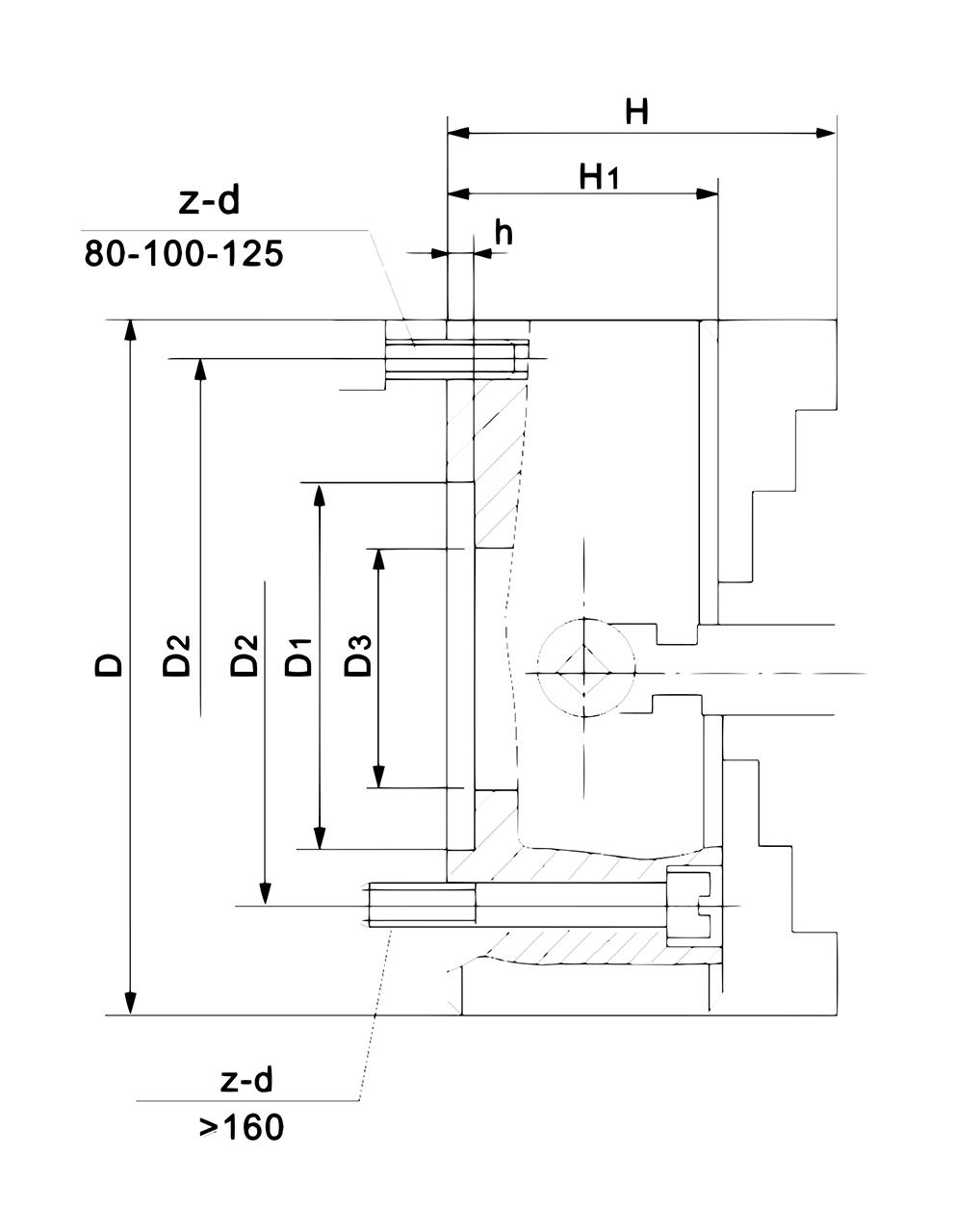

Technische Spezifikationen

D – Futtergröße

80

D1

55 mm

D2

66 mm

D3

22 mm

H

58 mm

H1

42 mm

h

3,5 mm

Befestigungsschrauben

4 x M6

Max. Drehzahl

2400 U/min

Gewicht ca.

1,55 kg

Lieferumfang

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
