Bernardo Planscheiben Planscheibe K72 – 800

3.927,00

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 21-5011 Kategorie:

Beschreibung

Ausführung:

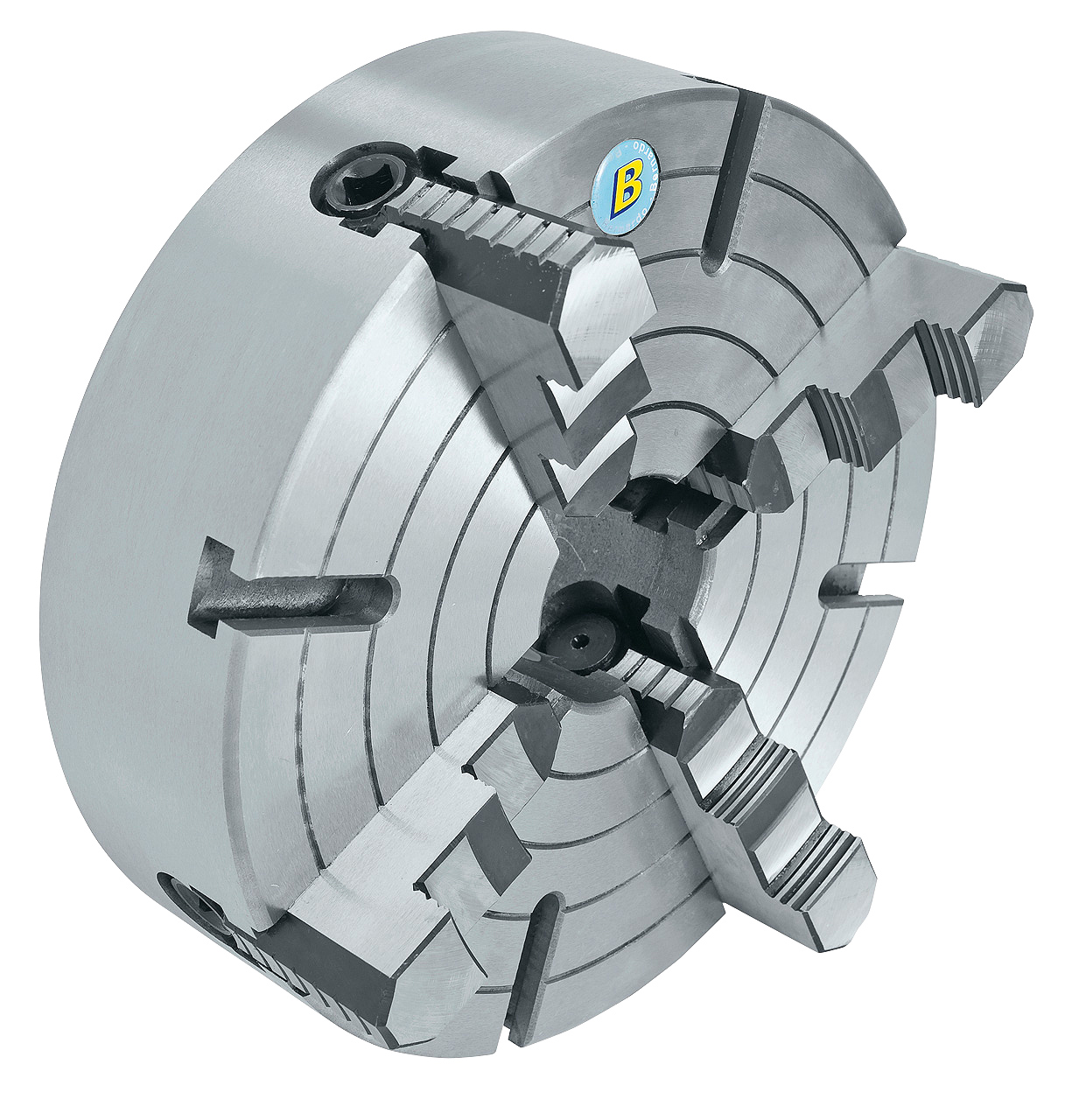

  • Vierbacken-Planscheibe in Gussausführung
  • Mit Zentrieraufnahme nach DIN 6350
  • Vier einzeln verstellbare Spannbacken
  • Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
  • Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
  • Inklusive ein Satz harte, einteilige Backen



Anwendungsbereich:

  • Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

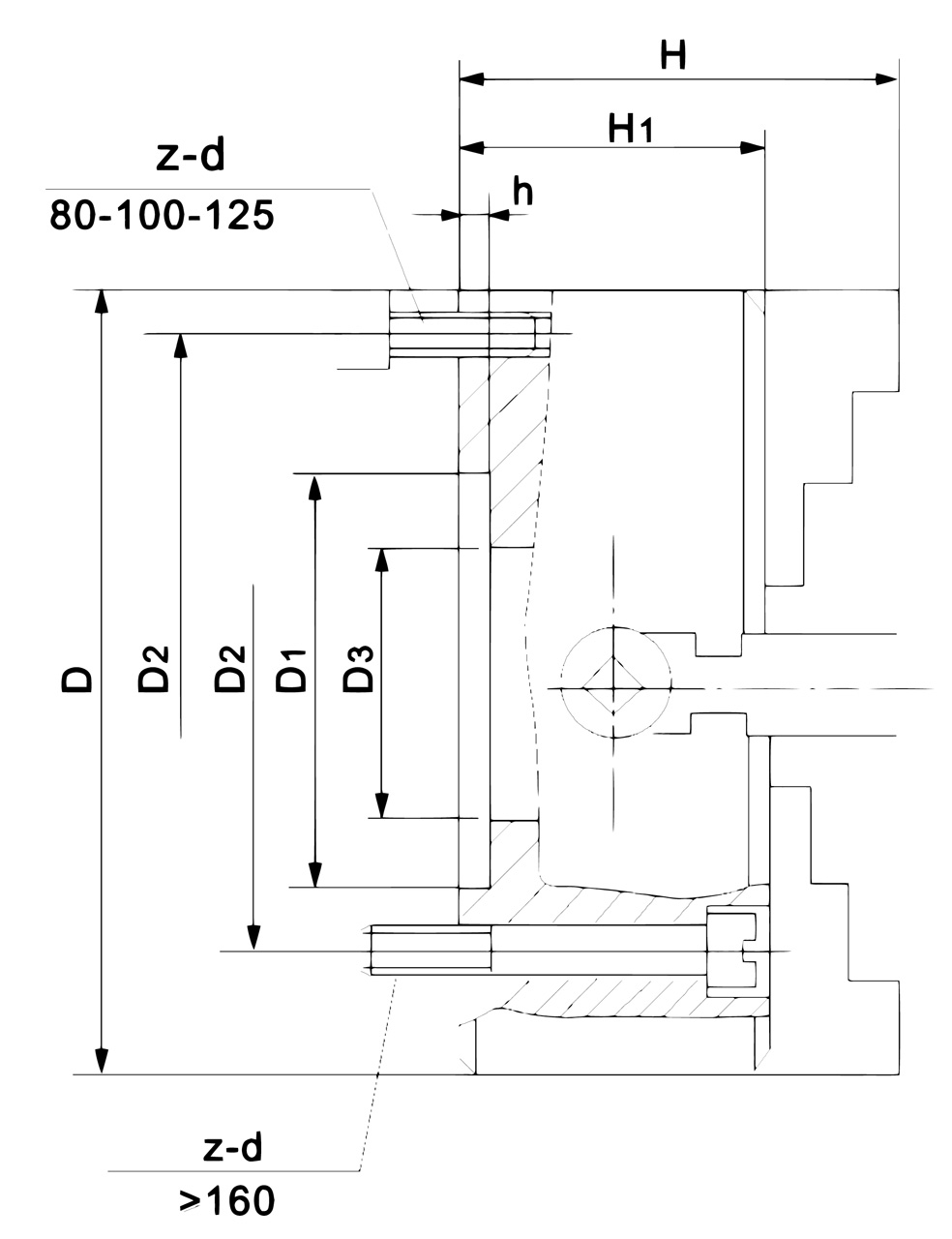

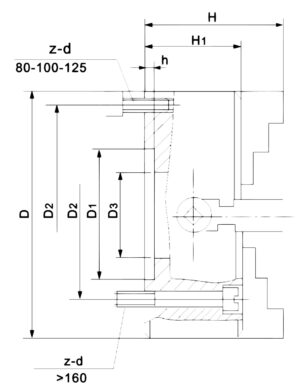

Technische Spezifikationen

D – Futtergröße

800

D1

250 mm

D2

300 mm

D3

210 mm

H

210 mm

H1

135 mm

h

12 mm

Befestigungsschrauben

8 x M20

Max. Drehzahl

240 U/min

Gewicht ca.

267 kg

Lieferumfang

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
