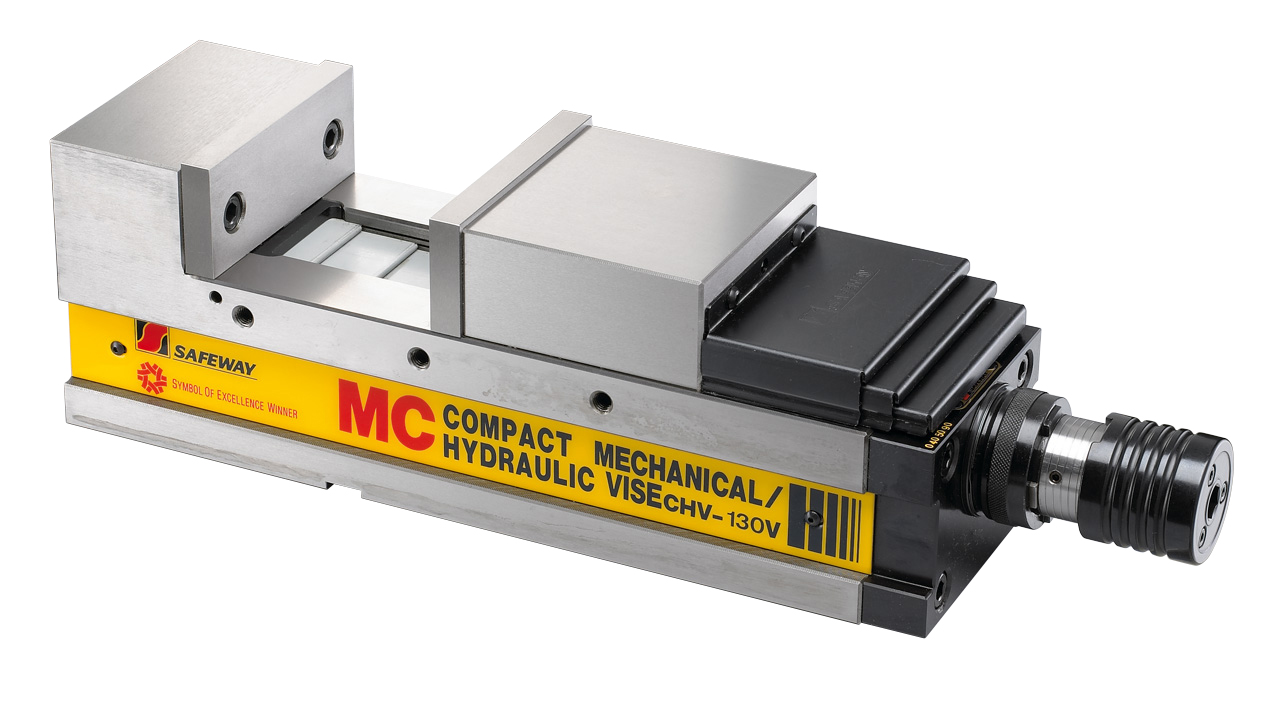

Bernardo Schraubstöcke NC-Maschinenschraubstock CHV 200 V
2.951,20€
inkl. 19 % MwSt. zzgl. Versandkosten
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
- geeignet für den Einsatz auf Bearbeitungszentren, im Werkzeug-, Vorrichtungs- und Formenbau
- der stabile Grundkörper aus Sprährohguss ist gehärtet und geschliffen
- Spannsystem mechanisch / hydraulisch über Handkurbel
- horizontal, seitlich und vertikal einsetzbar
- Ausrichten auf dem Tisch über Quernut, längs auf Anfrage
- Spindel gegen Schmutz und Späne geschützt
- integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstückes
- hohe und sichere Spannkraft mit geringem körperlichen Einsatz
- lange Flachbahnführung der beweglichen Backe
- verschiedene Sonderbacken verfügbar
- die Gesamtlänge des Spanners bleibt auch bei großen Werkstücken gleich
- Sonderausführung auf Anfrage: Nuten und Befestigungsbohrungen, …….

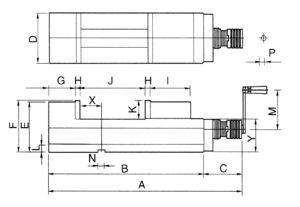

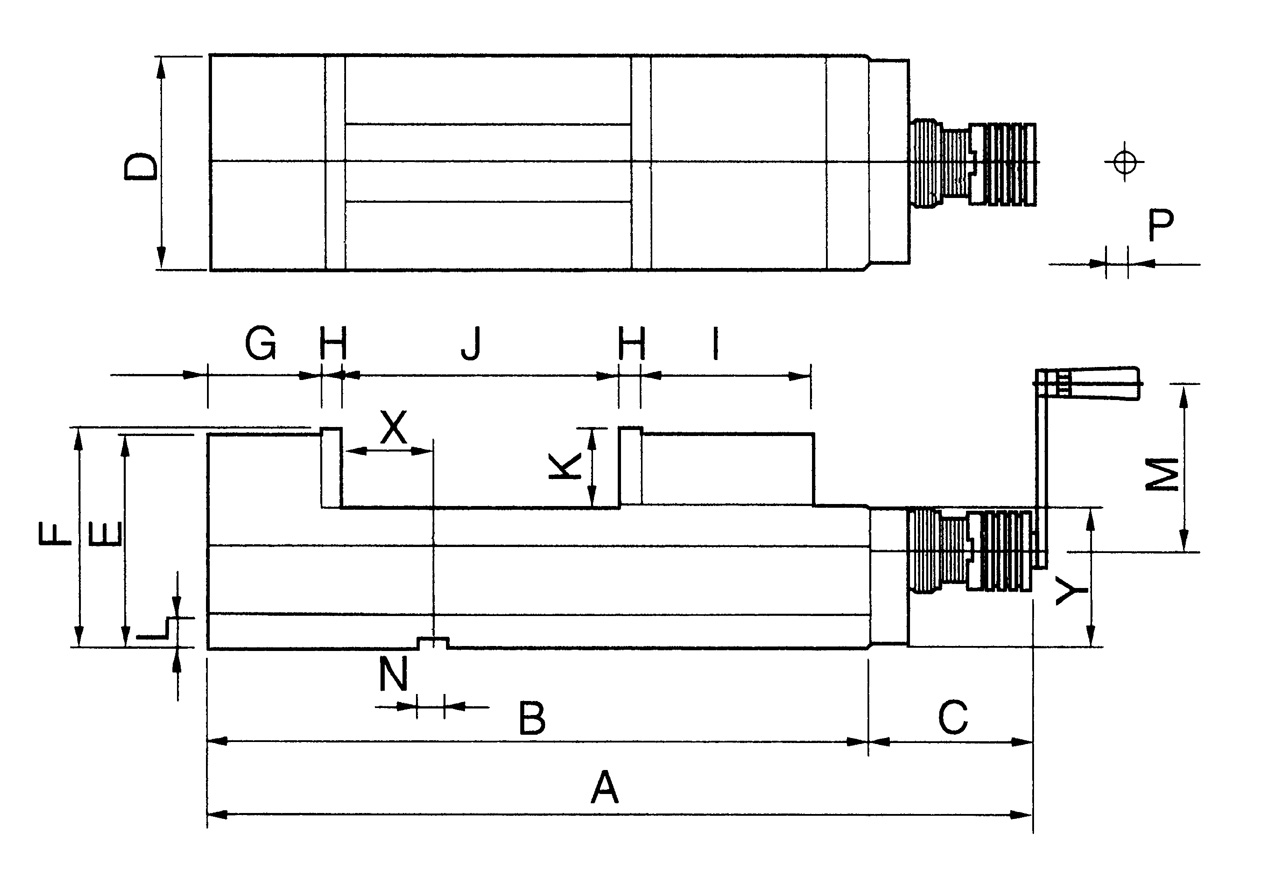

Technische Spezifikationen
|
A |
705 mm |
|
B |
570 mm |
|
C |
135 mm |
|
D |
201 mm |
|
E |
170 mm |
|
F |
173 mm |
|
G |
90 mm |
|
H |
18 mm |
|
I |
150 mm |
|

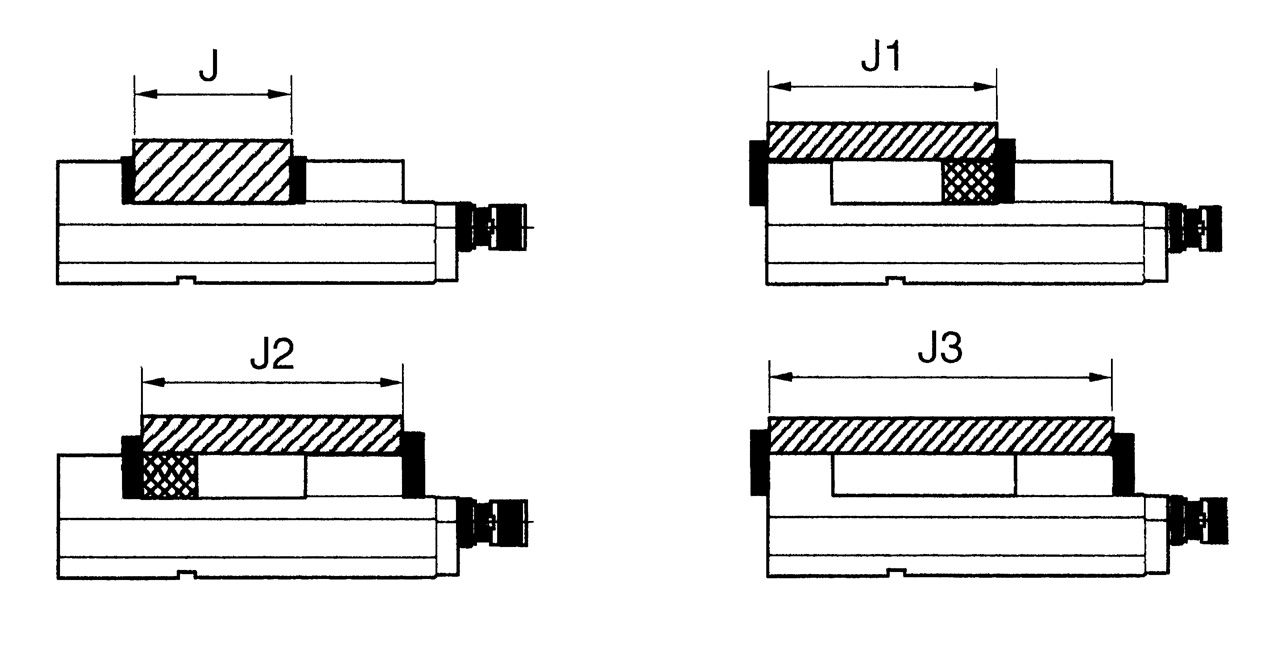

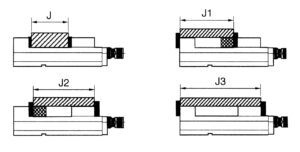

J |
0 – 280 mm |
|
J1 |
280 – 360 mm |
|
J2 |
280 – 420 mm |
|
J3 |
280 – 540 mm |
|
K |
63 mm |
|
L |
22 mm |
|
M |
125 mm |
|
N |
18 mm |
|
P |
14 mm |
|
X |
82 mm |
|
Y |
110 mm |
|
Max. Spannkraft |
7000 kg |
|
Gewicht ca. |
87 kg |
Lieferumfang
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Marke
Bernardo
