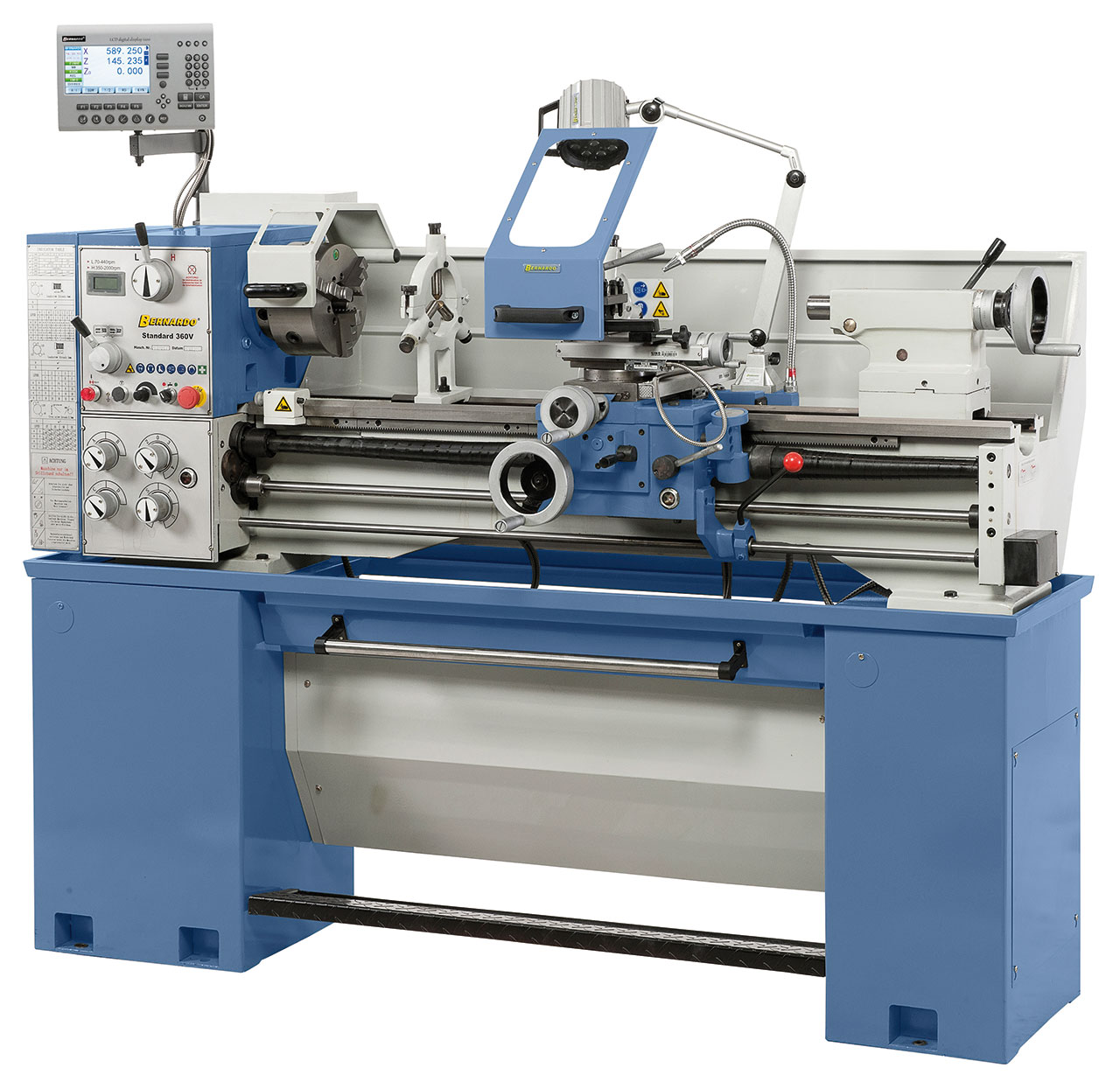

Bernardo Standard 360 V

7.877,80

Die Mechanikerdrehmaschine Standard 360 V ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 03-1269AXL

Beschreibung

Die Mechanikerdrehmaschine Standard 360 V ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sie sich besonders für Lehrwerkstätten, dem Ausbildungsbereich und Schulen. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

  • Sehr handliche, stabile Maschine mit Leit- und Zugspindel
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Vielseitige Einsatzmöglichkeiten: Ausbildungswerkstätten, Werkzeugbau, Produktion, …
  • Serienmäßig mit Frequenzumrichter für variable Drehzahleinstellung
  • Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

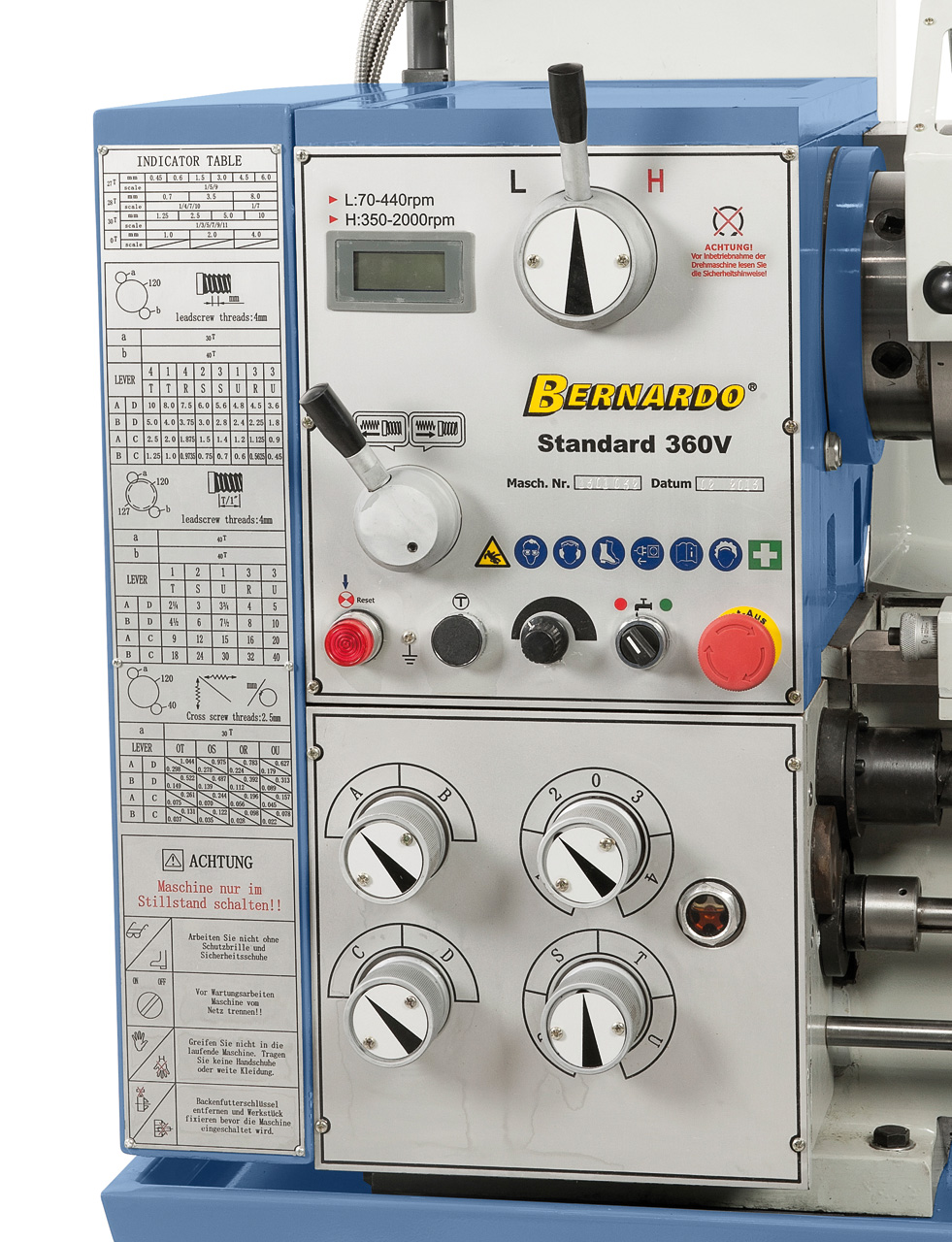

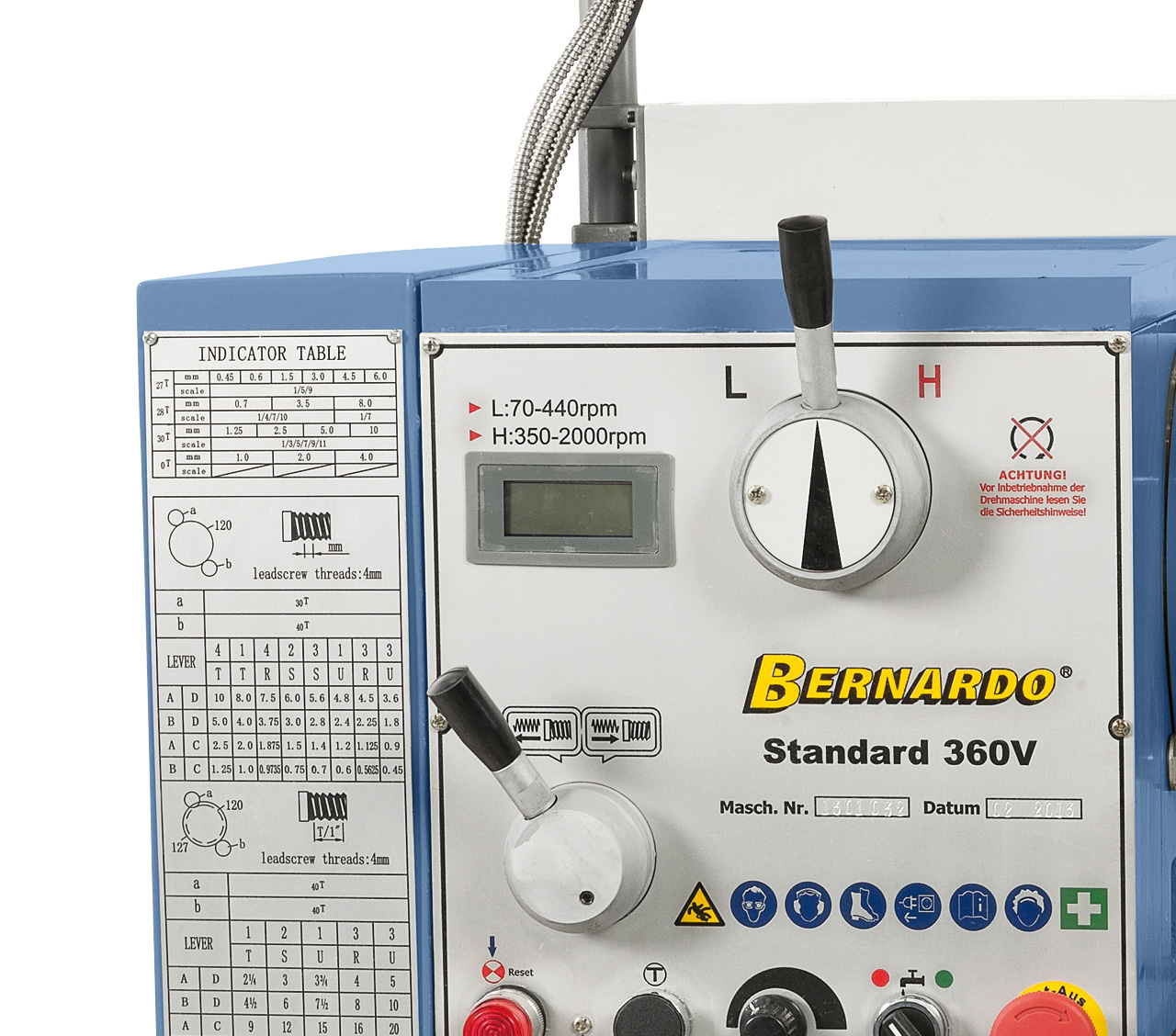

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar

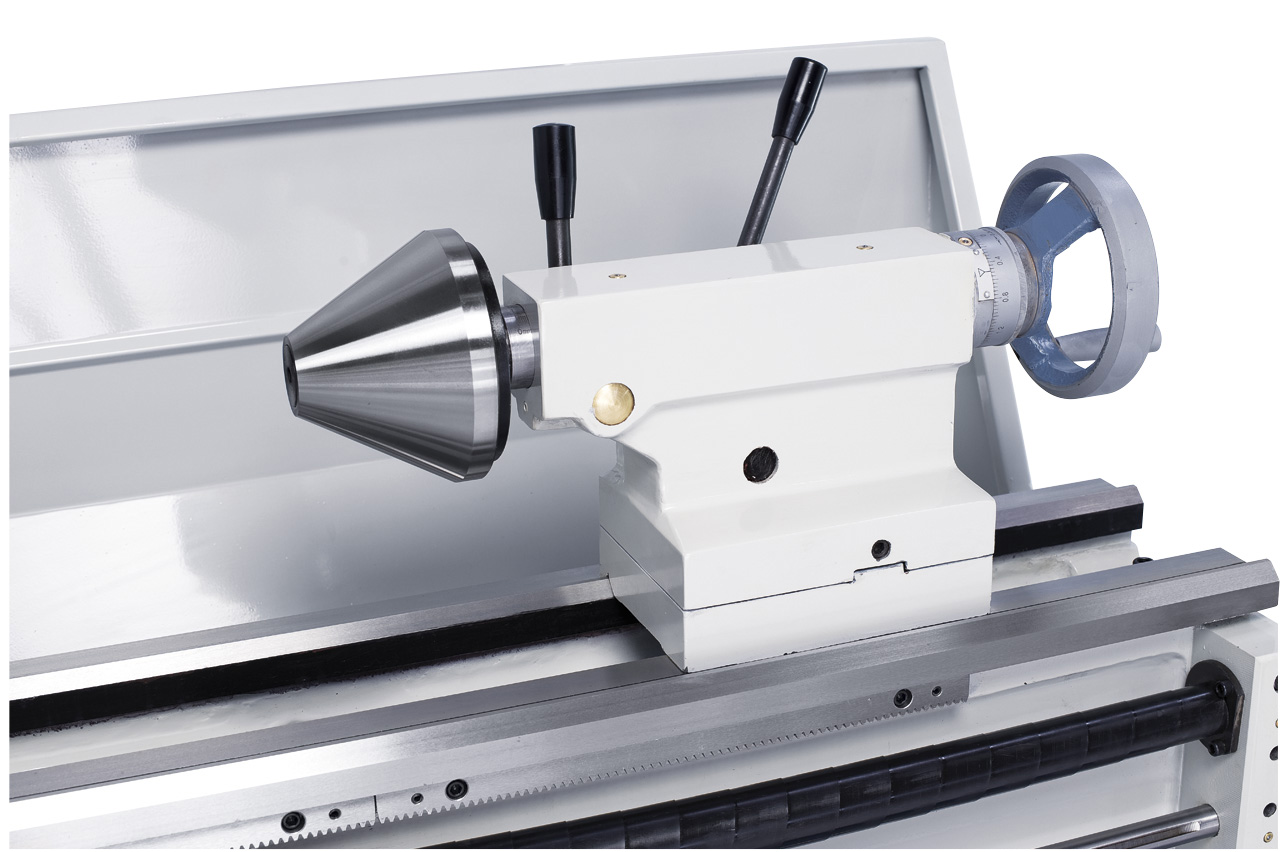

  • Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
  • Gehärtete und geschliffene Zahnräder und Wellen im Getriebekopf
  • Garantierte Rundlaufgenauigkeit der Spindelnase (? 0,009 mm)
  • Hauptspindel gehärtet und geschliffen, im Ölbad laufend
  • Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Technische Spezifikationen

Spitzenweite

1000 mm

Spitzenhöhe

180 mm

Umlaufdurchmesser über Bett

360 mm

Umlaufdurchmesser über Kröpfung*

480 mm

Umlaufdurchmesser über Planschlitten

200 mm

Bettbreite

185 mm

Spindelbohrung

51 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich

70 – 2000 U/min, Stufenlos

Bereich Längsvorschübe

(16) 0,078 – 1,044 mm/U

Bereich Planvorschübe

(16) 0,022 – 0,298 mm/U

Metrische Gewinde

(36) 0,45 – 10 mm

Zollgewinde

(20) 2 ? – 40 Gg/1″

Pinolenweg

120 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

1,5 kW (400 V)

Motor-Aufnahmeleistung S6 40%

2,2 kW (400 V)

Maschinenabmessung (B x T x H)

1910 x 730 x 1500 mm

Gewicht ca.

575 kg

* Bettlänge herausnehmbar: 205 mm

Lieferumfang

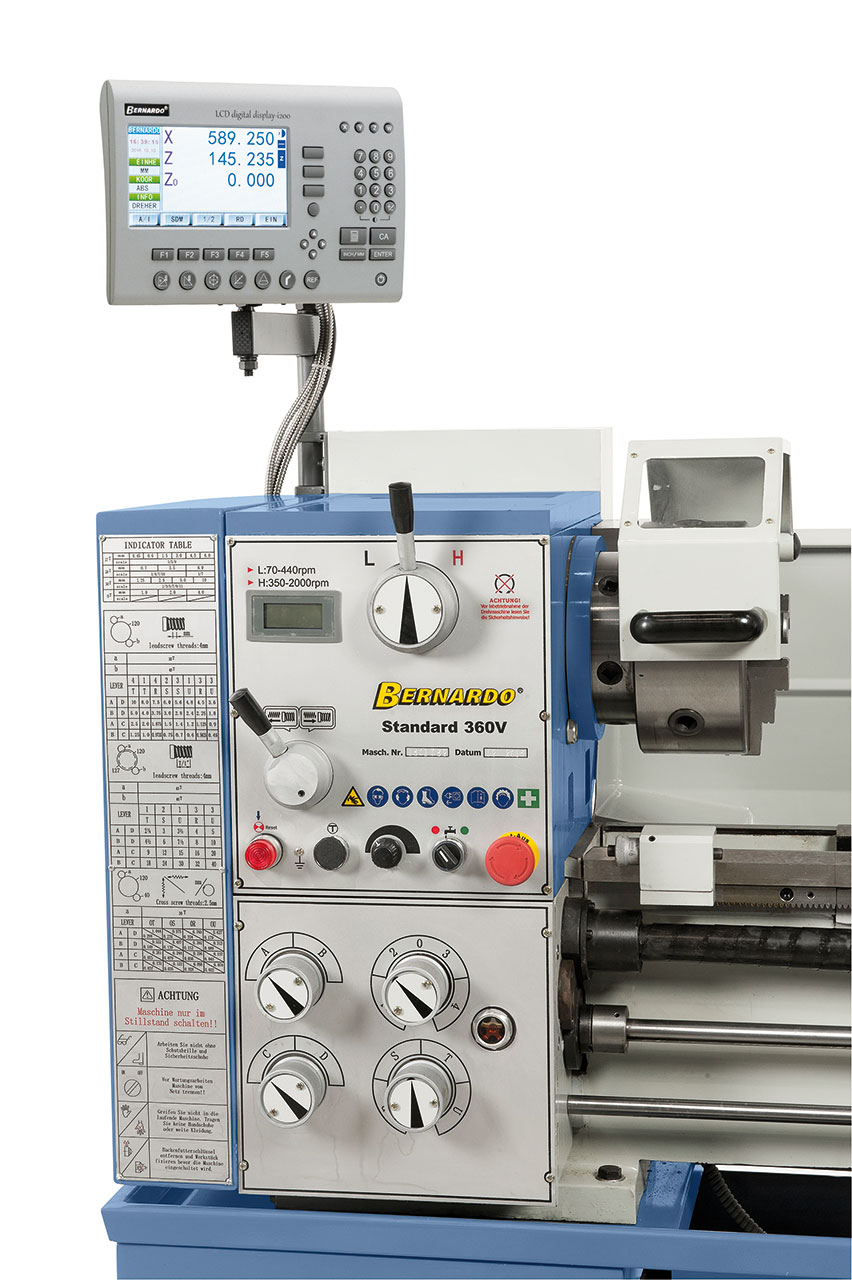

  • 3-Achs-Digitalanzeige i200 mit LCD-Display
  • 3-Backenfutter DK11-200 mm / D5
  • Planscheibe 200 mm / D5, nach DIN 55029
  • Feststehende Lünette – Durchlass diam. max. 55 mm
  • Mitlaufende Lünette – Durchlass diam. max. 50 mm

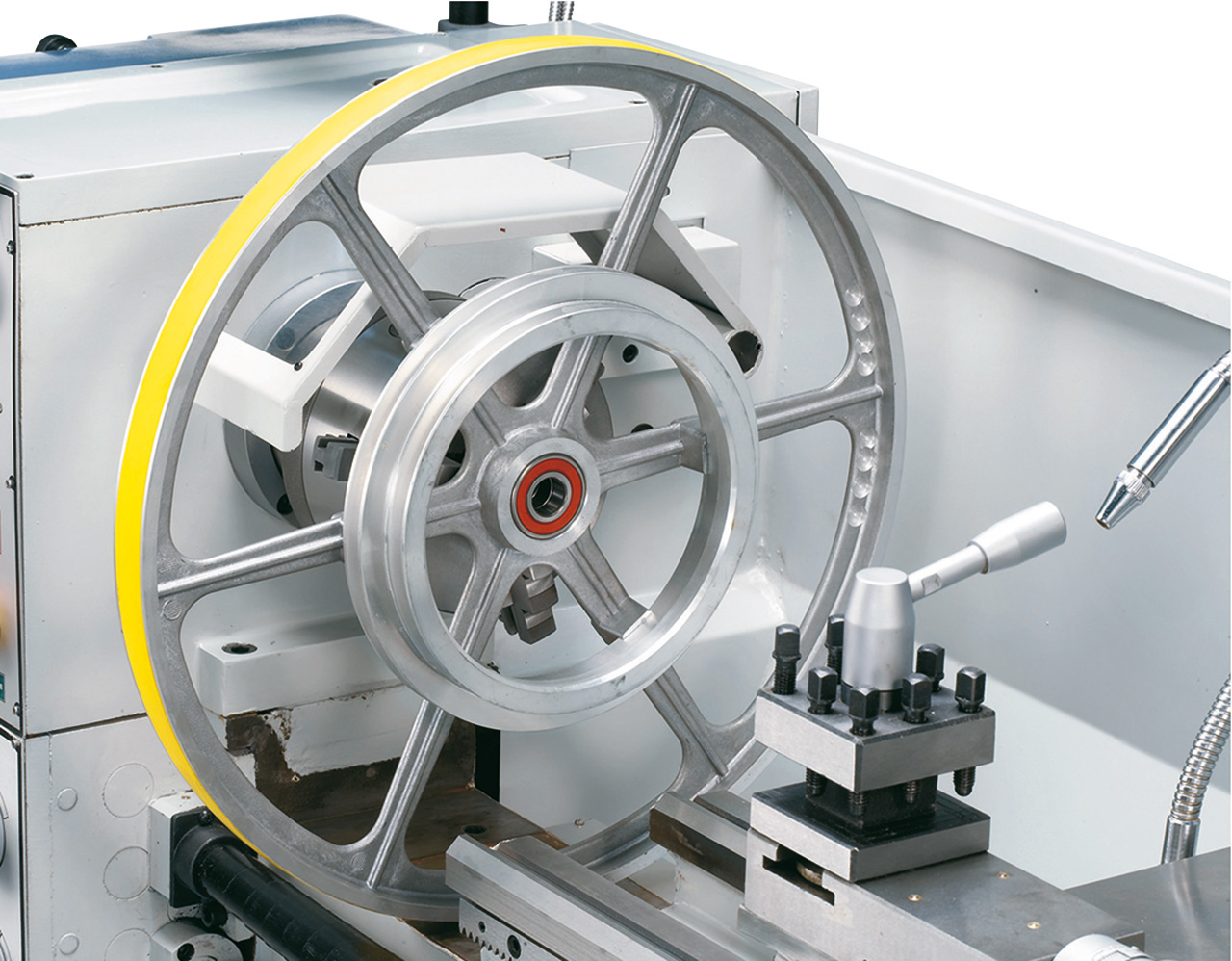

  • Aufspannscheibe 255 mm

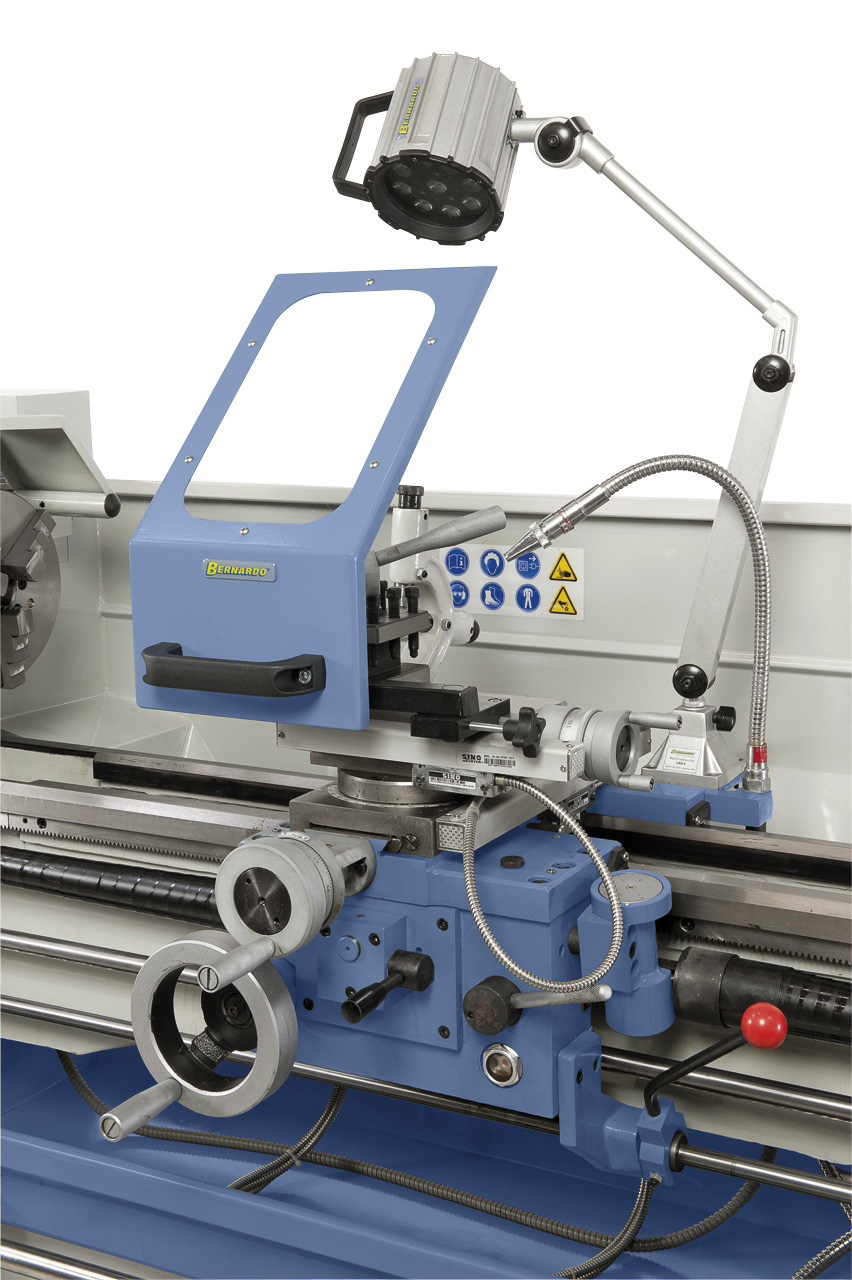

  • Vierfachstahlhalter
  • Schutzeinrichtung bei Vierfachstahlhalter
  • Rutschkupplung
  • Mikrometerlängsanschlag
  • Kühlmitteleinrichtung
  • Frequenzumrichter
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Reduzierhülse

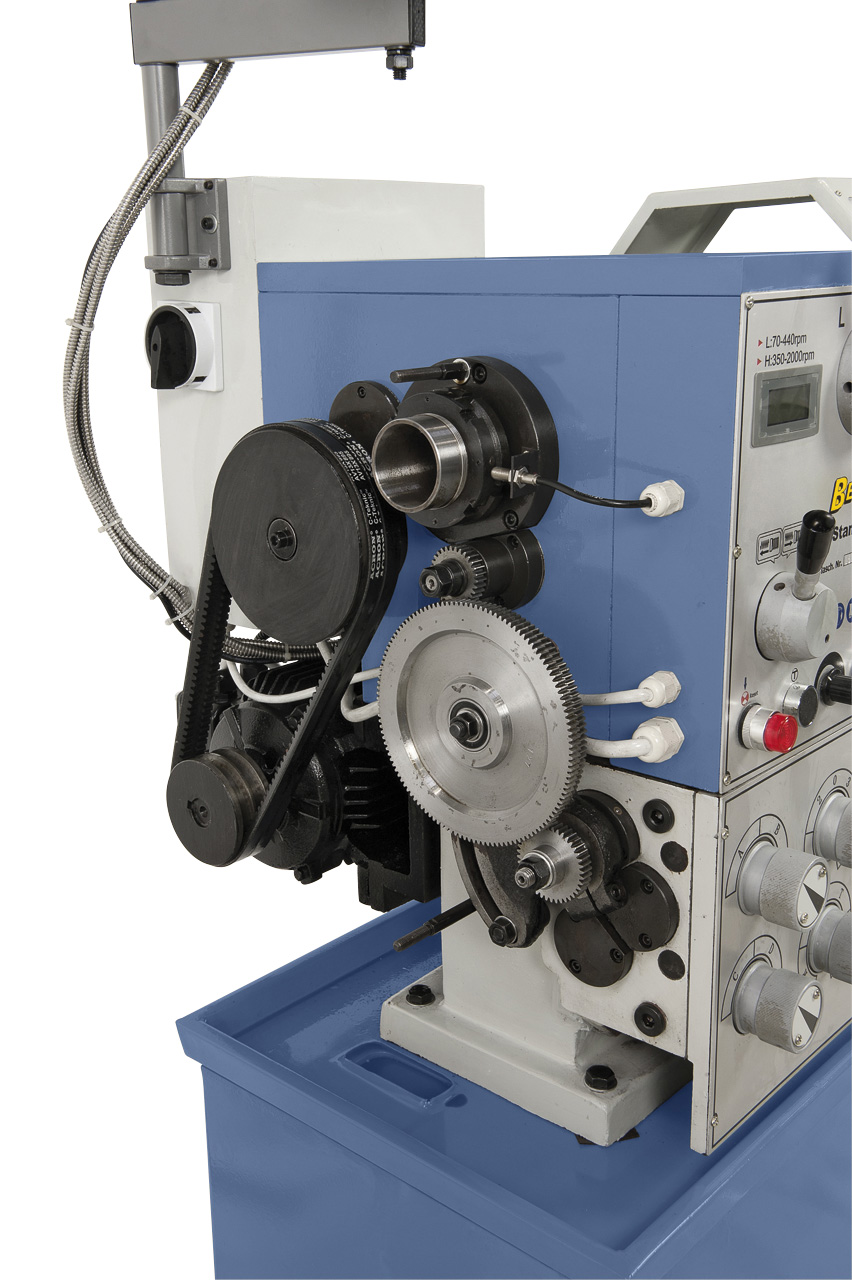

  • Wechselräder
  • 2 Zentrierspitzen
  • Spritzwand
  • Untergestell
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo

PWA HandelsgesmbH Nebingerstraße 7a 4020 Linz | Austria Tel.: +43 (0) 732 / 664015 | Fax: +43 (0) 732 / 664015-9 E-Mail: bernardo@pwa.at Öffnungszeiten: Mo - Do: 8 - 17:00 und Fr: 8 - 12:30

Produktsicherheit

Hersteller- & Kontaktinformationen

PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz | Austria
Tel.: +43 (0) 732 / 664015 | Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at

Öffnungszeiten:
Mo – Do: 8 – 17:00 und Fr: 8 – 12:30

Produktidentifikationsmerkmale

Produktname: Bernardo Standard 360 V
Artikelnummer: 03-1269AXL
GTIN: 9009468001704

Sicherheits- und Warnhinweise

Warnzeichen:

Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor Quetschgefahr
Warnung vor Handverletzungen

Gebotszeichen:

Gehörschutz benutzen
Augenschutz benutzen
Handschutz benutzen

Verbotszeichen:

Rauchen verboten
Keine offene Flamme
Hineinfassen verboten

Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
