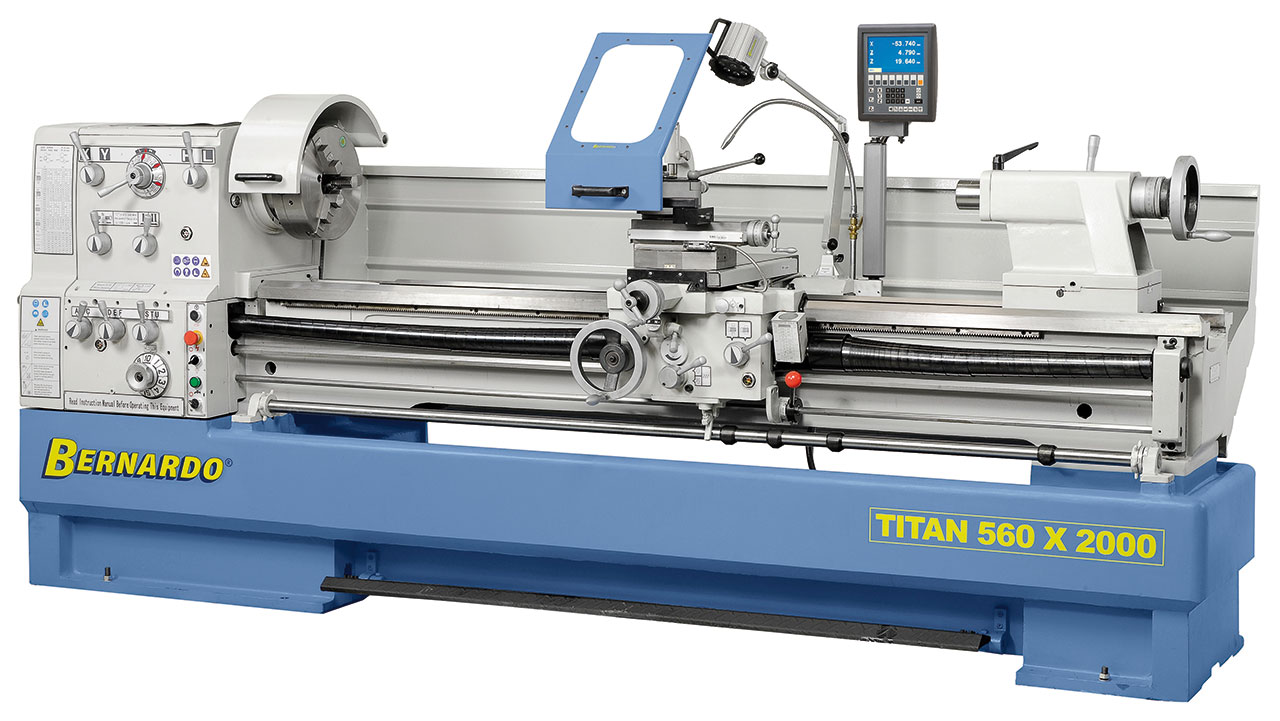

Bernardo Titan 560 x 3000

27.584,20

Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 03-1345XL

Beschreibung

Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.

  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ?
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

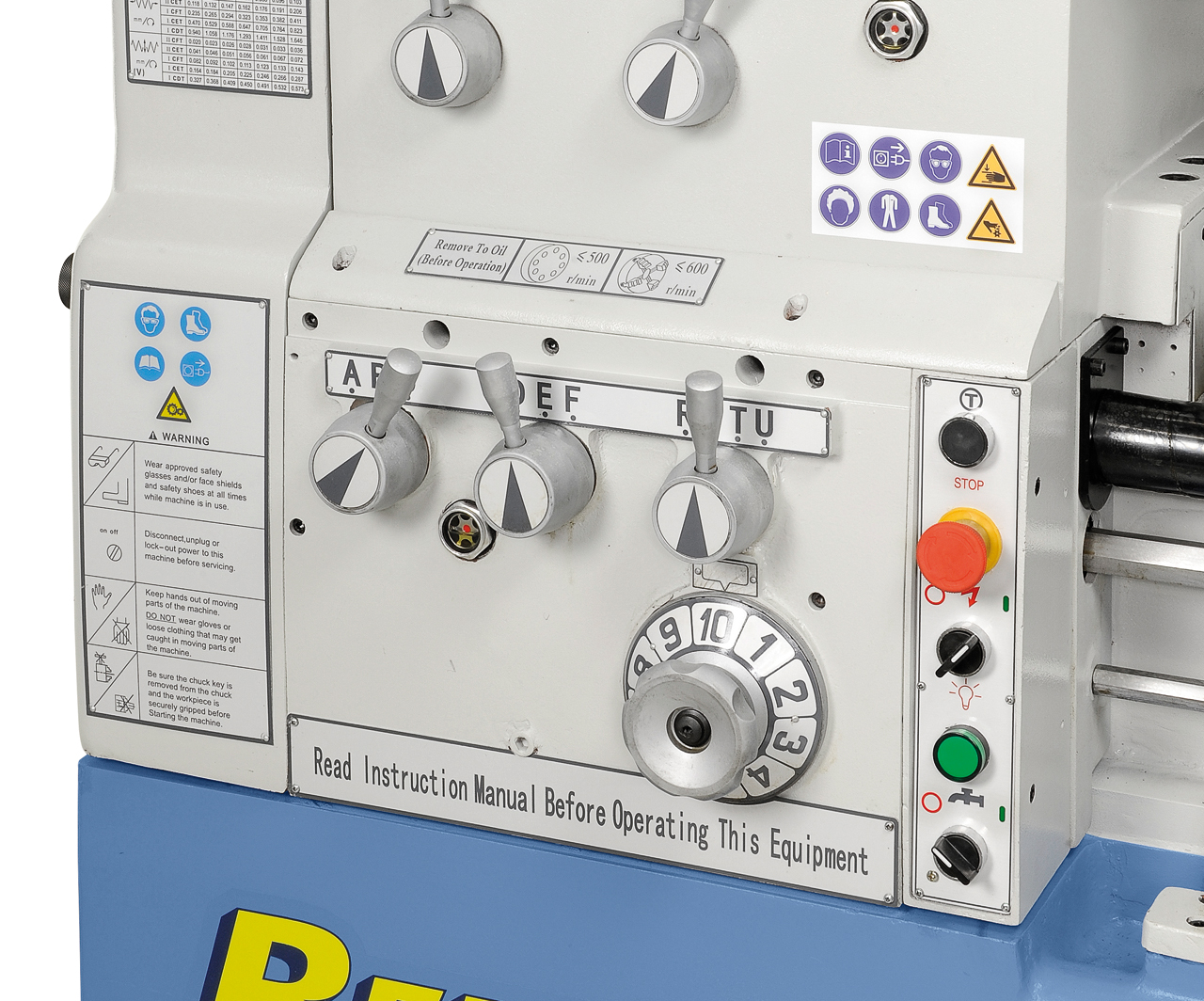

  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung

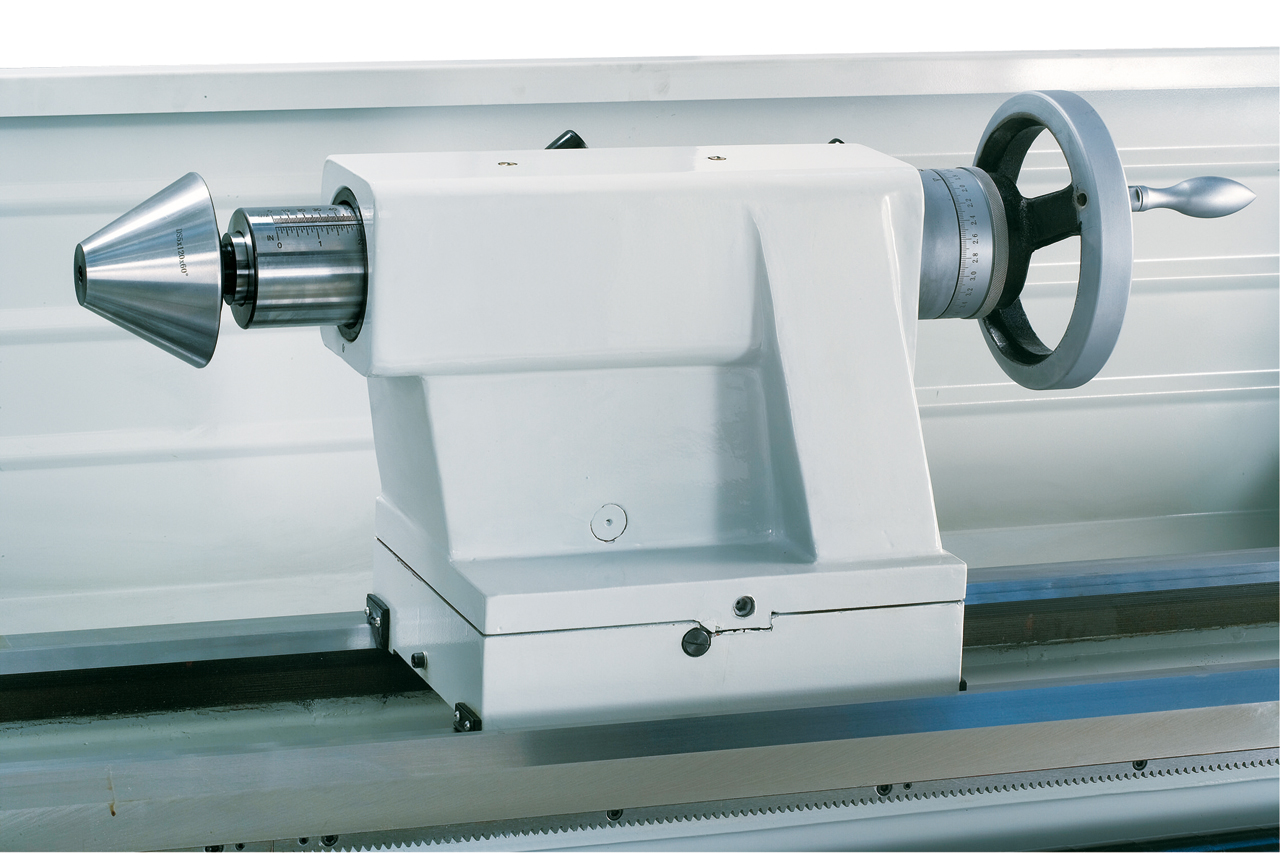

  • Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden Zentralschmierung für den Bettschlitten

Technische Spezifikationen

Spitzenweite

3000 mm

Spitzenhöhe

280 mm

Umlaufdurchmesser über Bett

560 mm

Umlaufdurchmesser über Kröpfung

785 mm

Umlaufdurchmesser über Planschlitten

350 mm

Bettbreite

350 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1 – 8

Drehzahlbereich

(12) 25 – 1500 U/min

Bereich Längsvorschübe

(35) 0,059 – 1,646 mm/U

Bereich Planvorschübe

(35) 0,020 – 0,573 mm/U

Metrische Gewinde

(47) 0,2 – 14 mm

Zollgewinde

(60) 2 – 112 Gg/1?

Pinolendurchmesser

75 mm

Pinolenweg

180 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (L x B x H)

4340 x 1150 x 1460 mm

Gewicht ca.

3000 kg

Lieferumfang

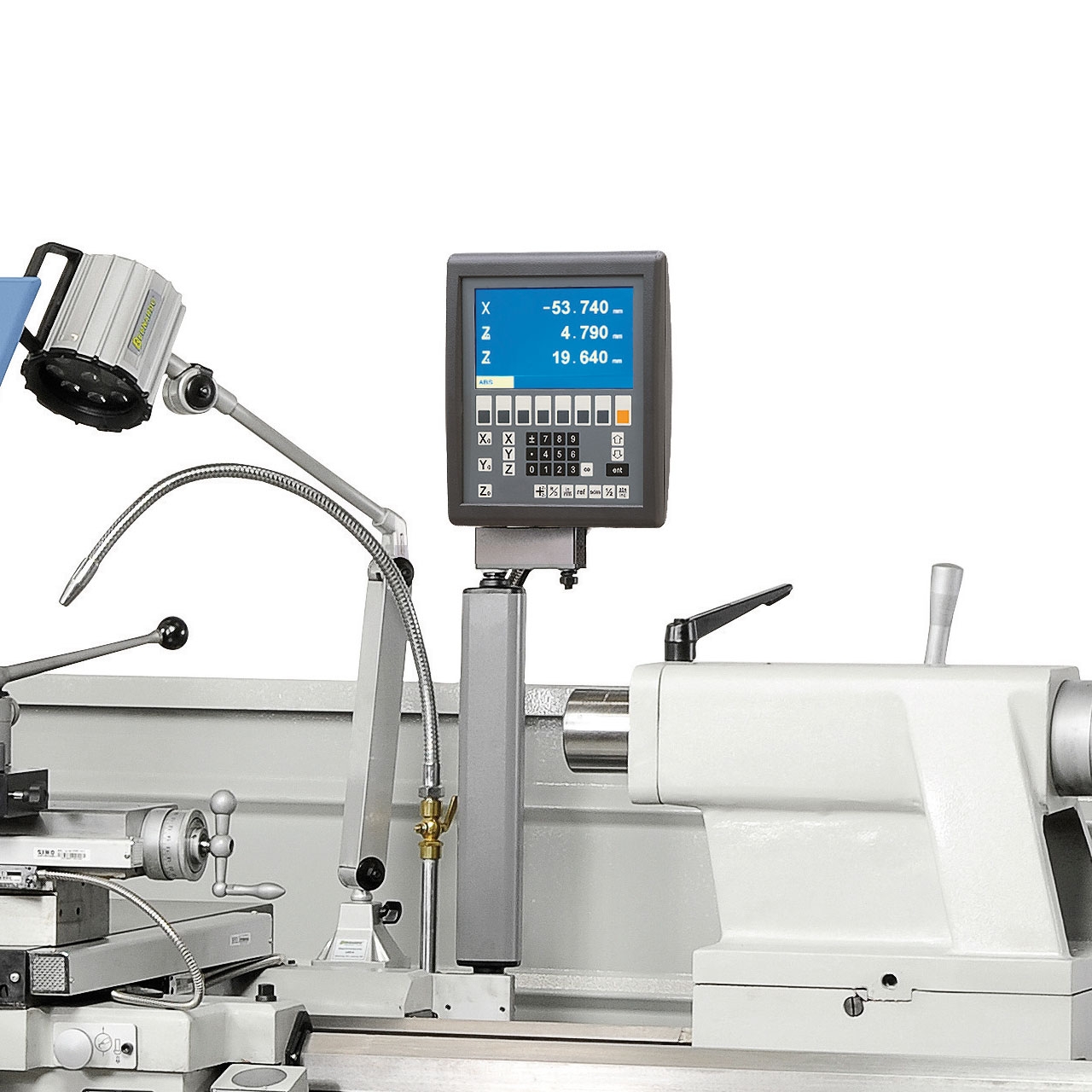

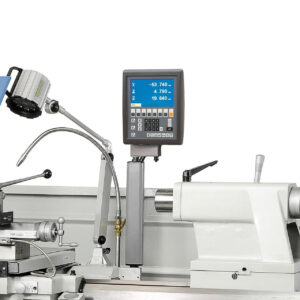

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter PS3-315 mm / D8
  • Aufspannscheibe 450 mm
  • Feststehende Lünette – Durchlass diam. max. 180 mm
  • Mitlaufende Lünette – Durchlass diam. max. 120 mm
  • 2 Zentrierspitzen
  • Erstbefüllung mit Shell Tellus 46
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Kühlmitteleinrichtung

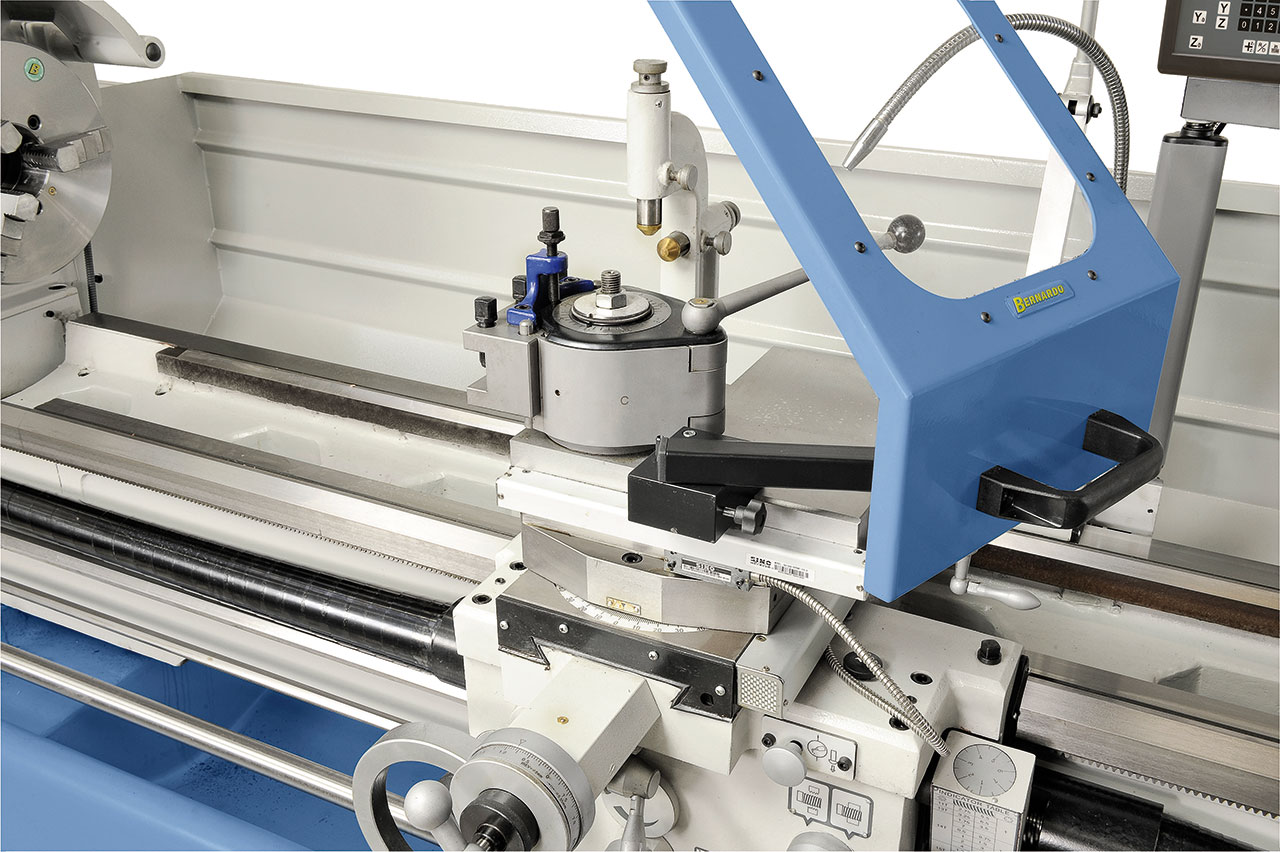

  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Rutschkupplung
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • Gewindeuhr
  • Spänerückwand
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
