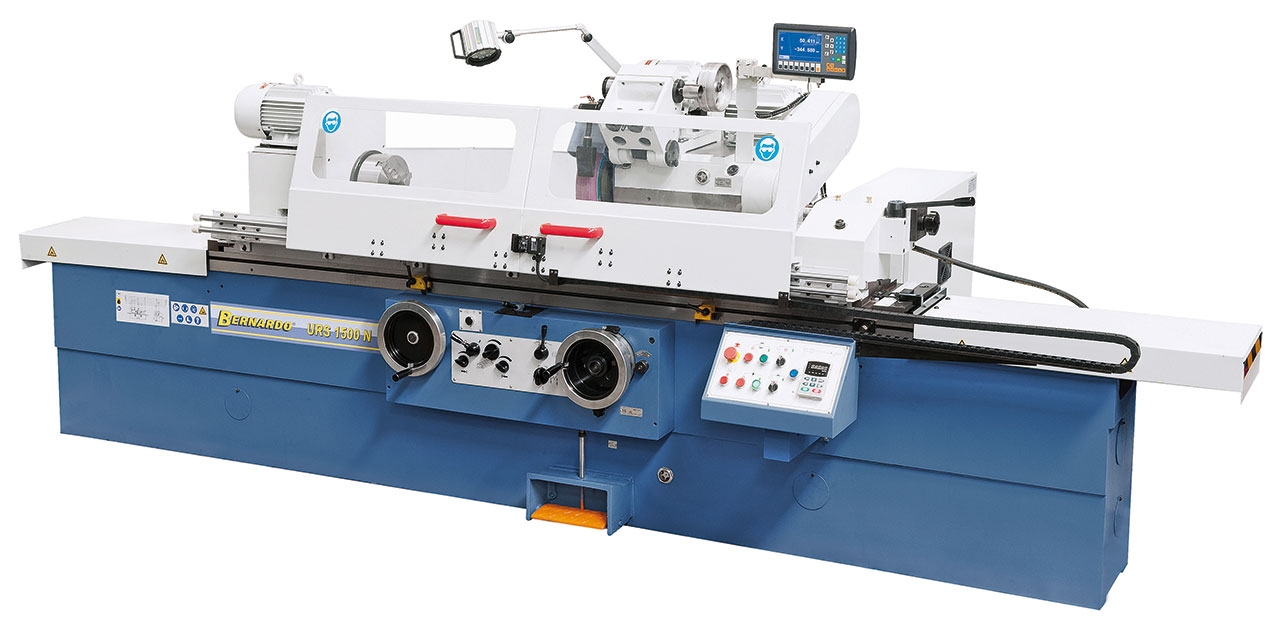

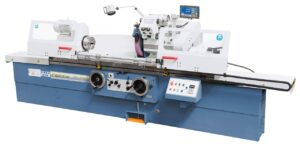

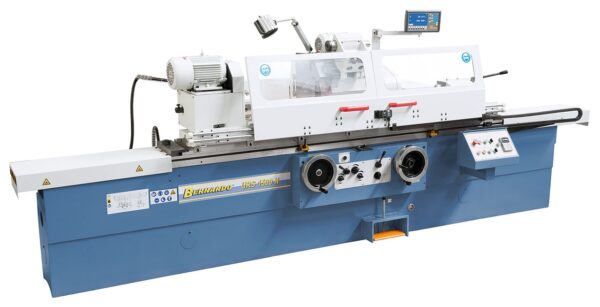

Bernardo Universal-Rundschleifmaschinen URS 2000 N

85.013,60

Die Universal-Rundschleifmaschine URS 2000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 05-1384XL Kategorie:

Beschreibung

Die Universal-Rundschleifmaschine URS 2000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.

  • Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
  • Der großzügig dimensionierte Tisch kann zum Konischschleifen in zwei Richtungen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden

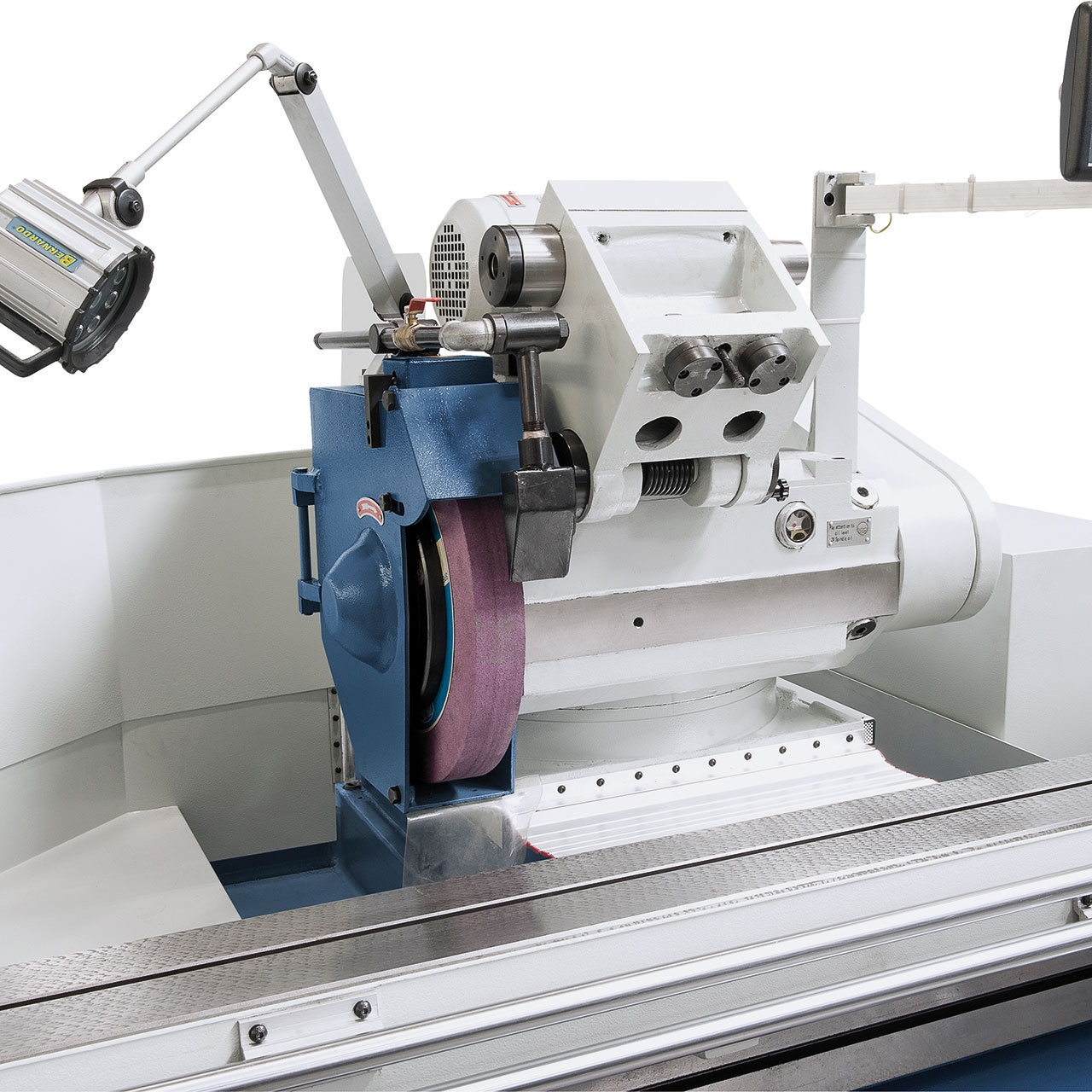

  • Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
  • Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das Maschinenuntergestell relativ unempfindlich gegenüber
  • Temperaturschwankungen und Verformung
  • Doppelseitig gelagerte Schleifspindel mit dreisegmentierten, nachstellbaren Flächengleitlagern
  • Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
  • Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
  • Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
  • Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
  • Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
  • Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung

Technische Spezifikationen

Spitzenweite

2000 mm

Spitzenhöhe

180 mm

Außenschleifdurchmesser

8 – 320 mm

Max. Werkstückgewicht

150 kg

Innenschleifdurchmesser mit Lünette

35 – 100 mm

Innenscheifdurchmesser ohne Lünette

30 – 100 mm

Innenschleiftiefe max.

125 mm

Tischschwenkbereich max.

+5° bis -2°

Tischlängsbewegung max.

2100 mm

Tischvorschub

0,1 – 3 m/min

Man. Tischverfahrweg/Handumdrehung

6 mm

Spindelstock



Spindeldrehzahl, stufenlos

25 – 220 U/min

Spindelkonus

MK 4

Schwenkbereich Arbeitsspindel

+90°

Schleifspindelstock



Schleifscheibengröße

500 x 50 x 203 mm

Schleifspindeldrehzahl

1330 U/min

Innenschleifspindeldrehzahl

10000 U/min

Schwenkbereich Schleifspindelstock

+/- 30°

Verfahrweg des Schleifkopfes

200 mm

Skalenteilung

0,0025 mm

Eilgang, hydraulisch

50 mm/min

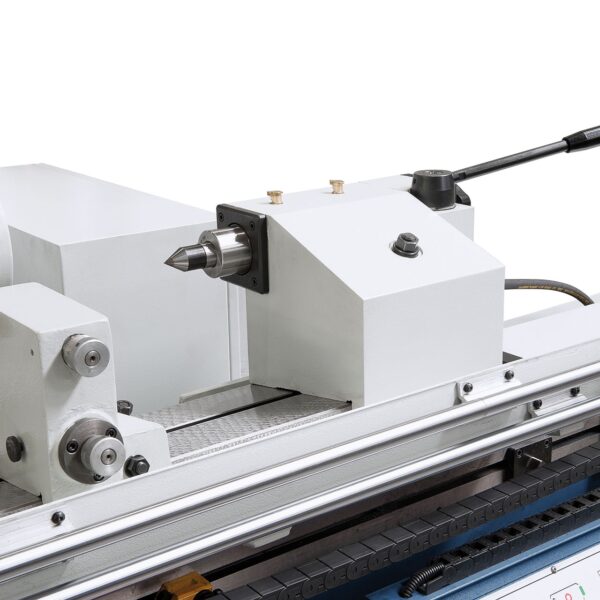

Reitstock



Pinolenaufnahme

MK 4

Pinolenweg

30 mm

Motorleistung



Schleifspindel

7,5 kW

Arbeitsspindel

1,5 kW

Innenschleifspindel

1,1 kW

Maschinenabmessung (B x T x H)

5400 x 2000 x 2000 mm

Gewicht ca.

6200 kg

Lieferumfang

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Schleifscheibe
  • Schleifscheibenflansch
  • 3-Backenfutter diam. 200 mm

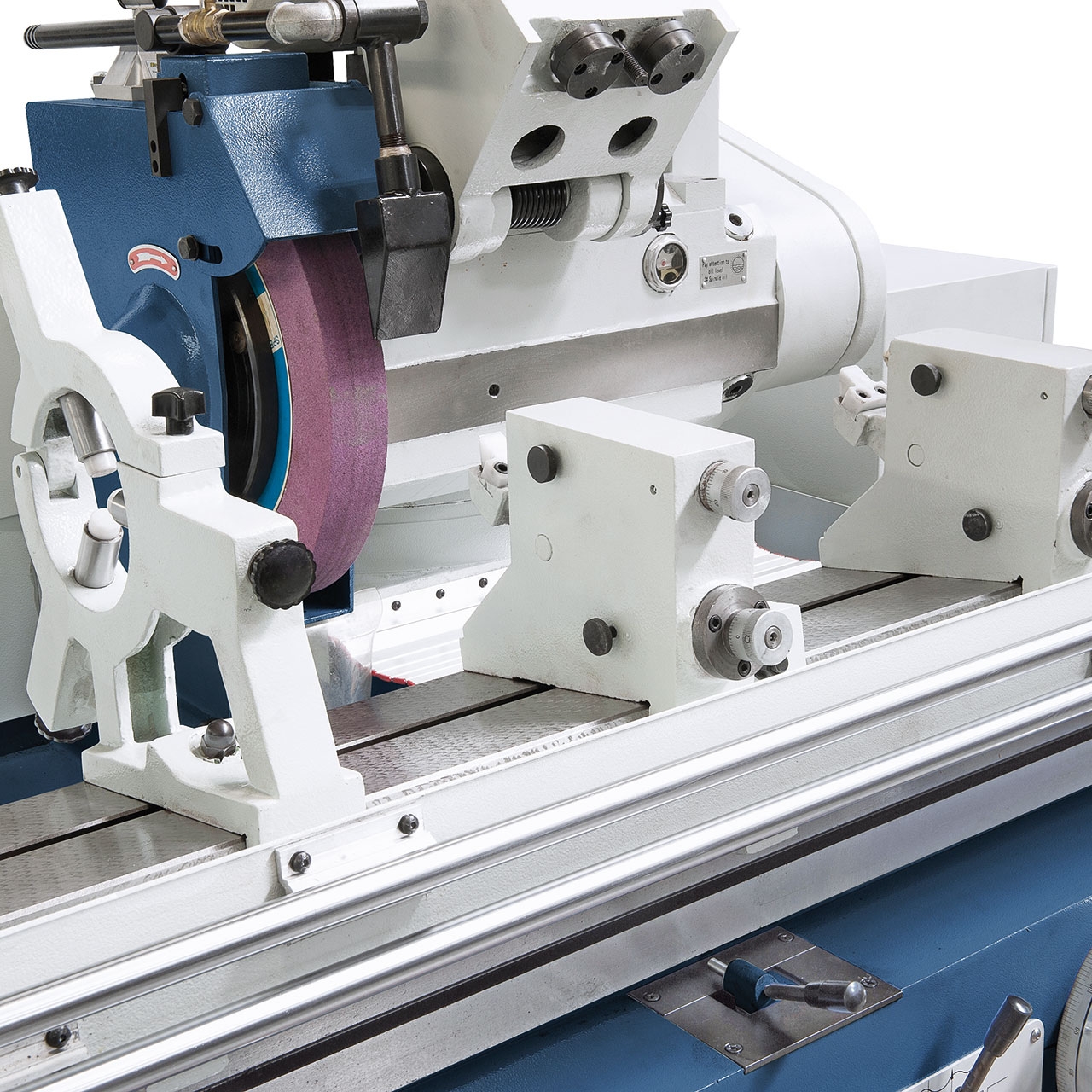

  • 2 Stk. offene Lünetten
  • Geschlossene Lünette

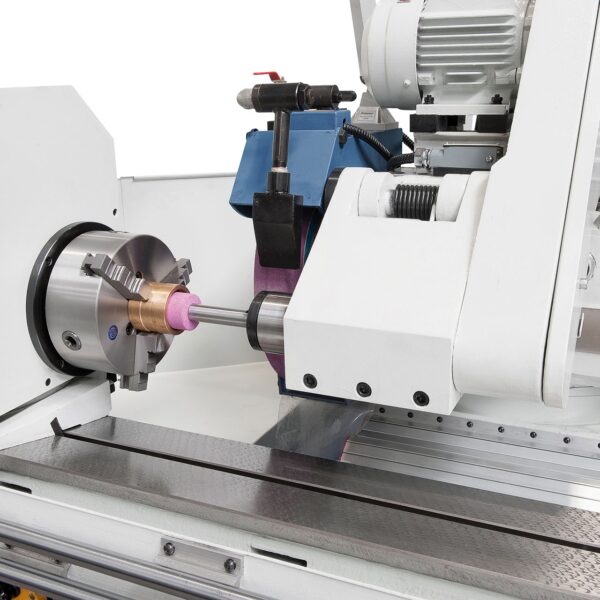

  • Innenschleifeinrichtung
  • LED-Maschinenleuchte
  • Auswuchtstand
  • Auswuchtdorn

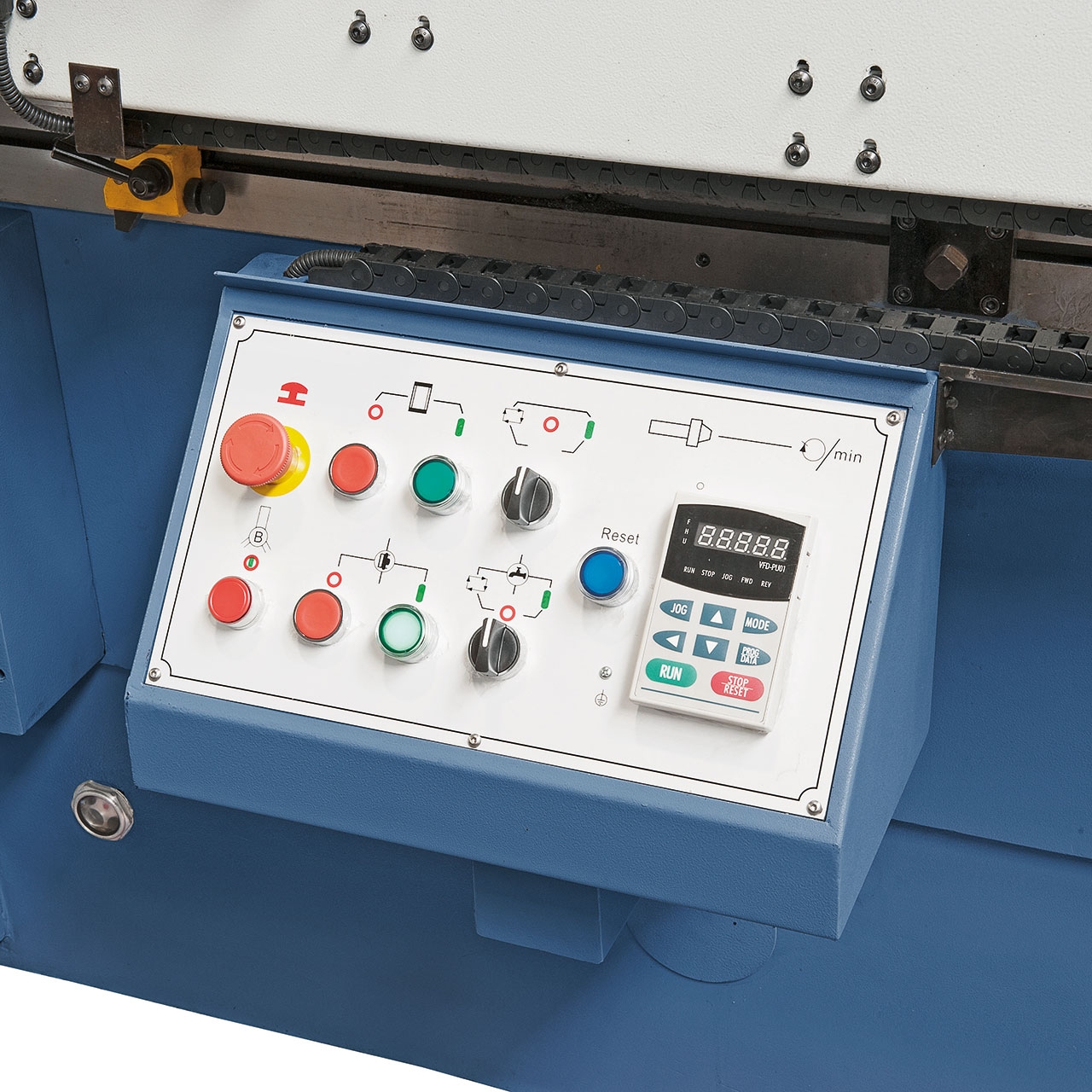

  • Frequenzumrichter
  • 2 Zentrierspitzen
  • Messplatte

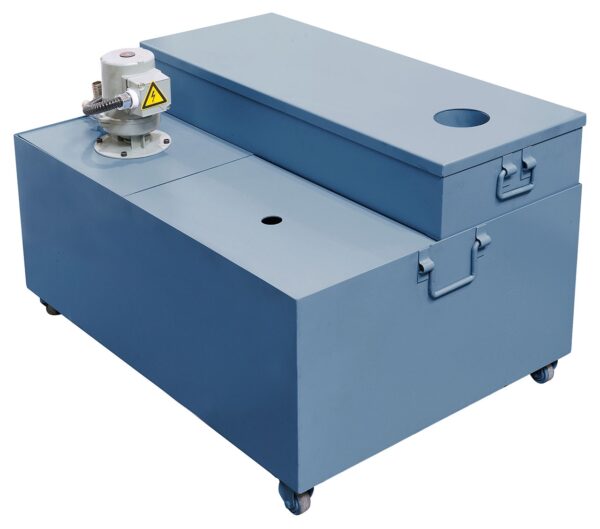

  • Kühlmitteleinrichtung
  • Spritzschutz vorne und hinten
  • Schleifscheibenabrichter
  • Werkstückmitnehmer
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
