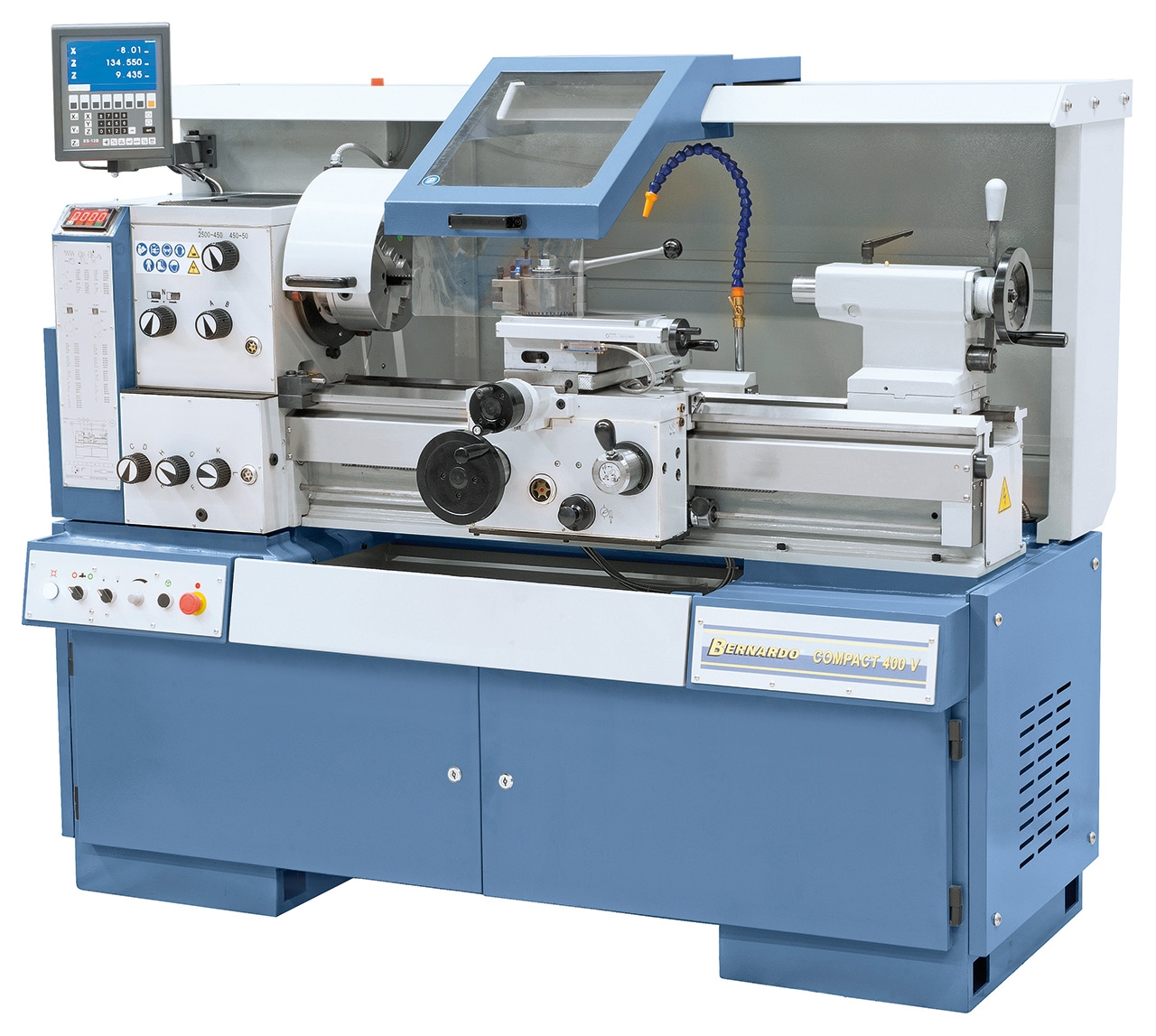

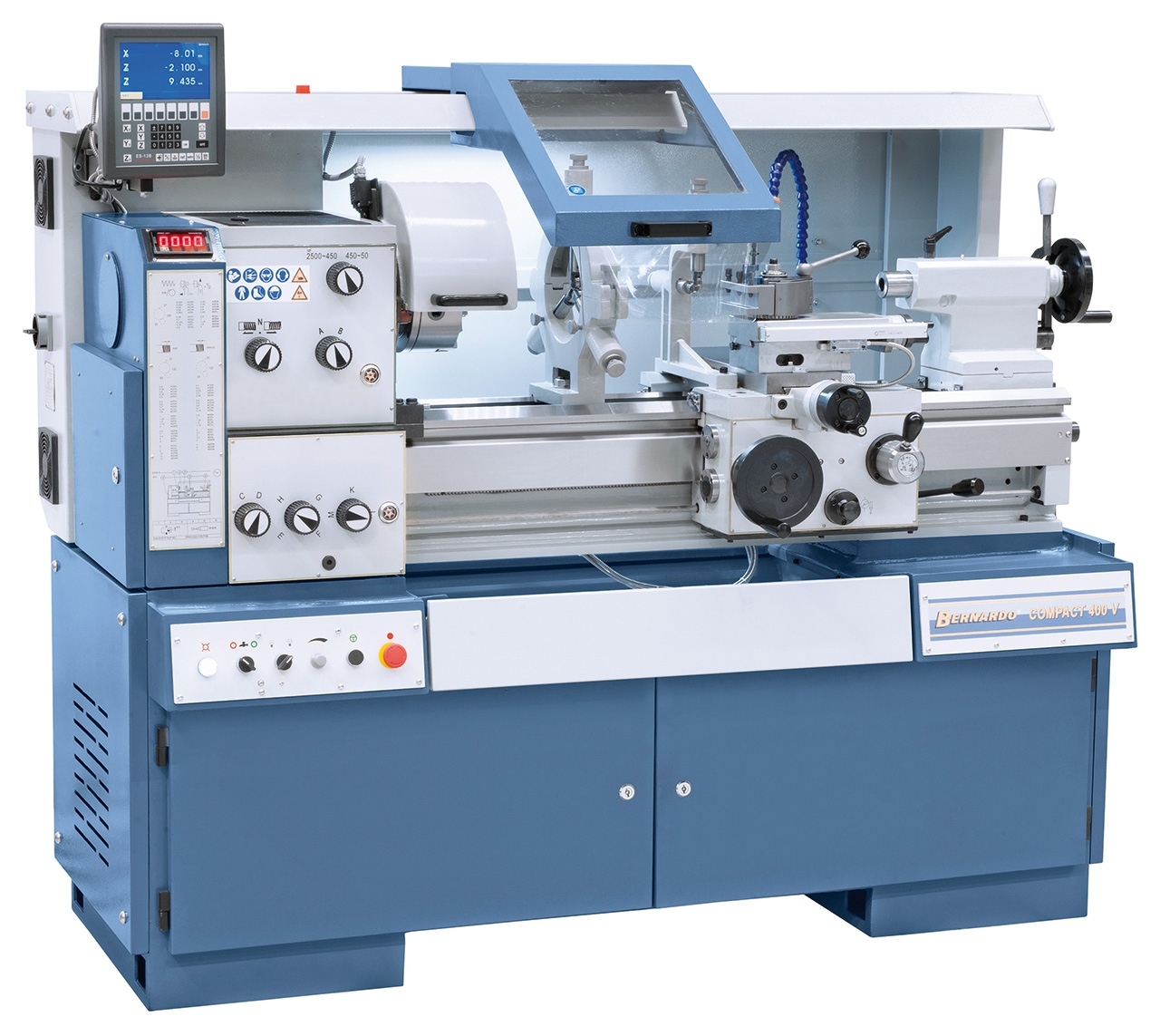

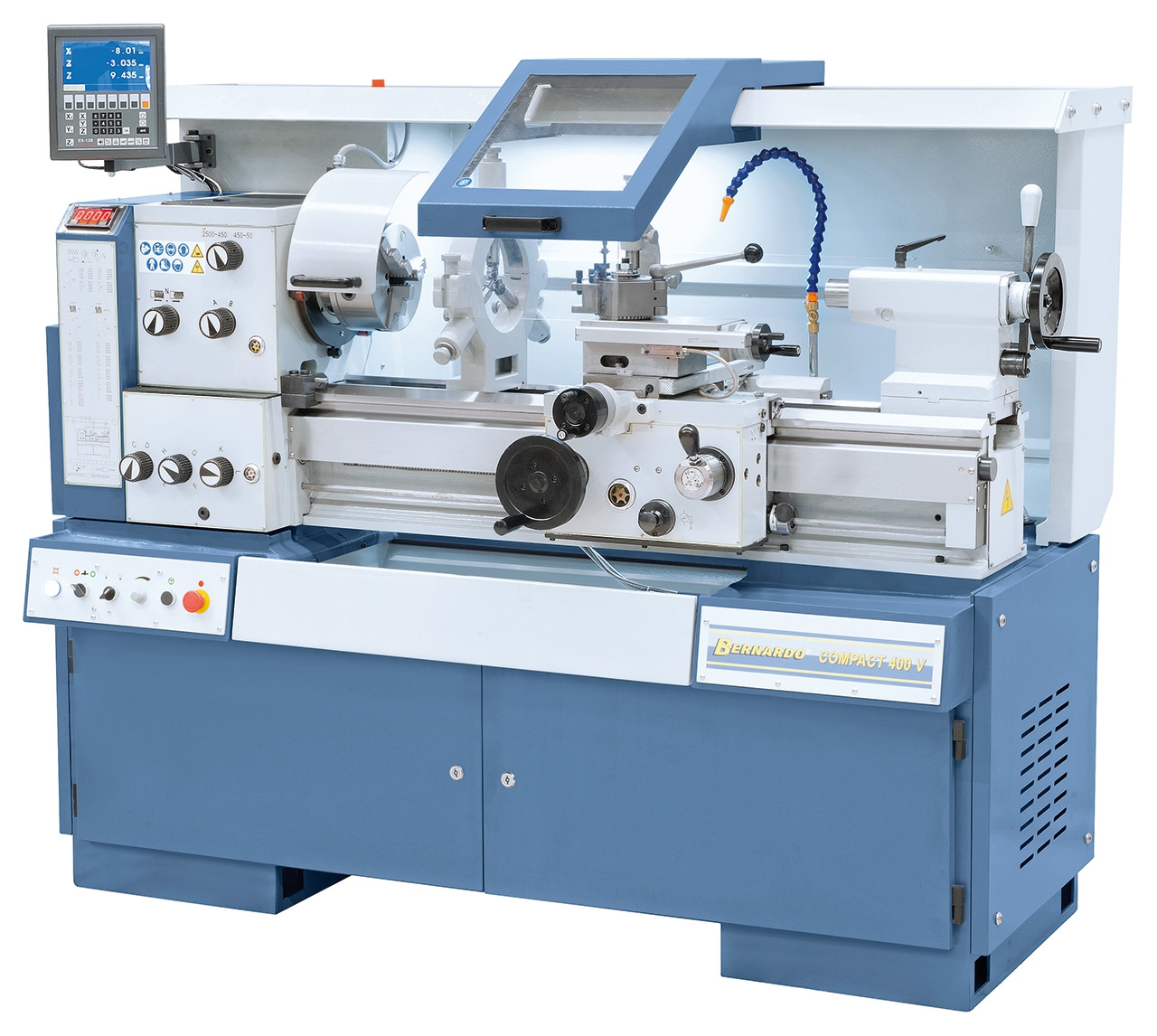

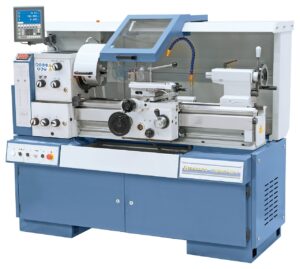

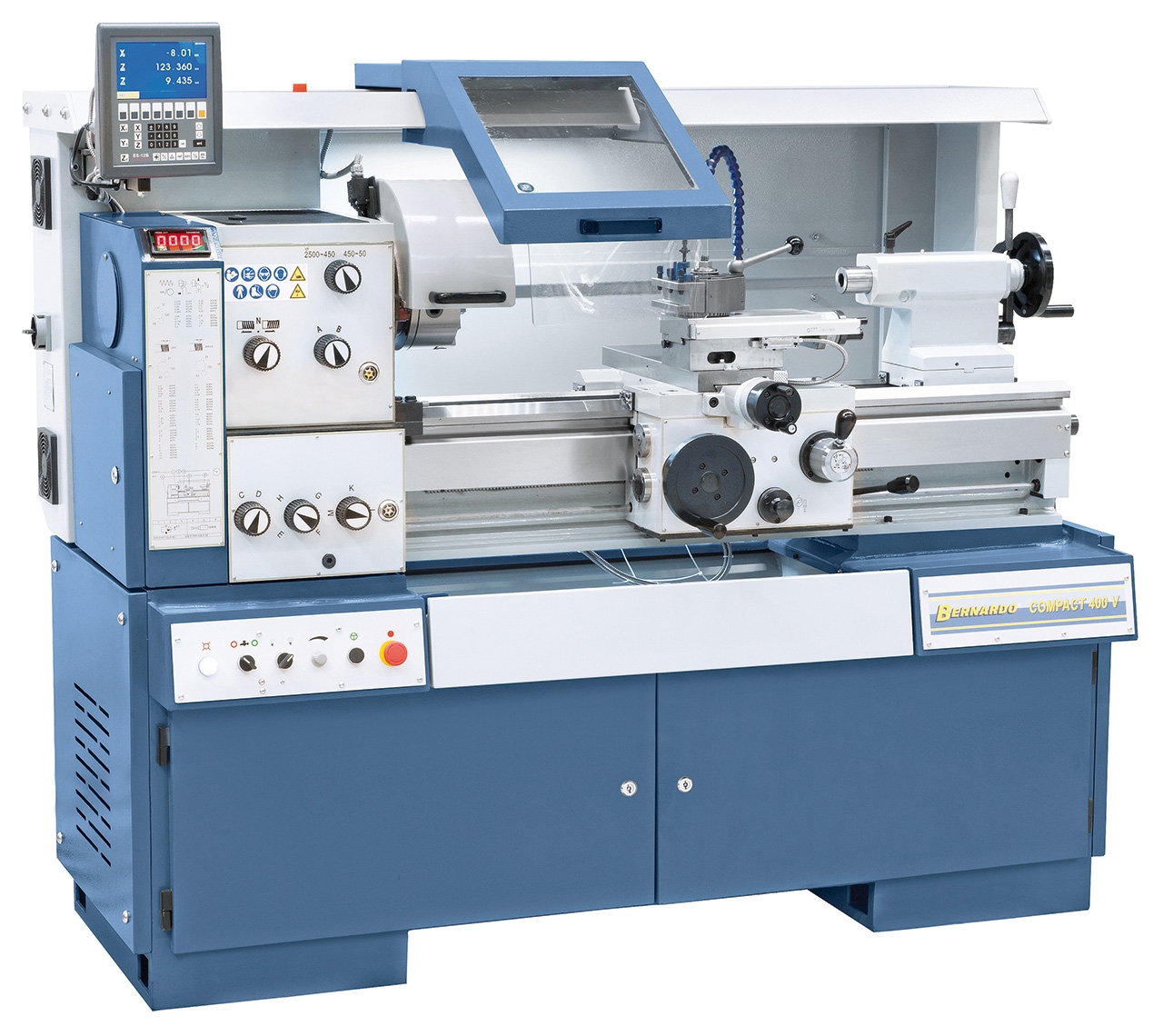

Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Compact 400 V

19.147,10

Die Präzisionsdrehmachine Compact 400 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

Lieferzeit: ca. 4 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Artikelnummer: 03-1291XL Kategorie:

Beschreibung

Die Präzisionsdrehmachine Compact 400 V wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet.

  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren
  • Drehzahlbereich und annähernd konstanter Drehzahl unter Last

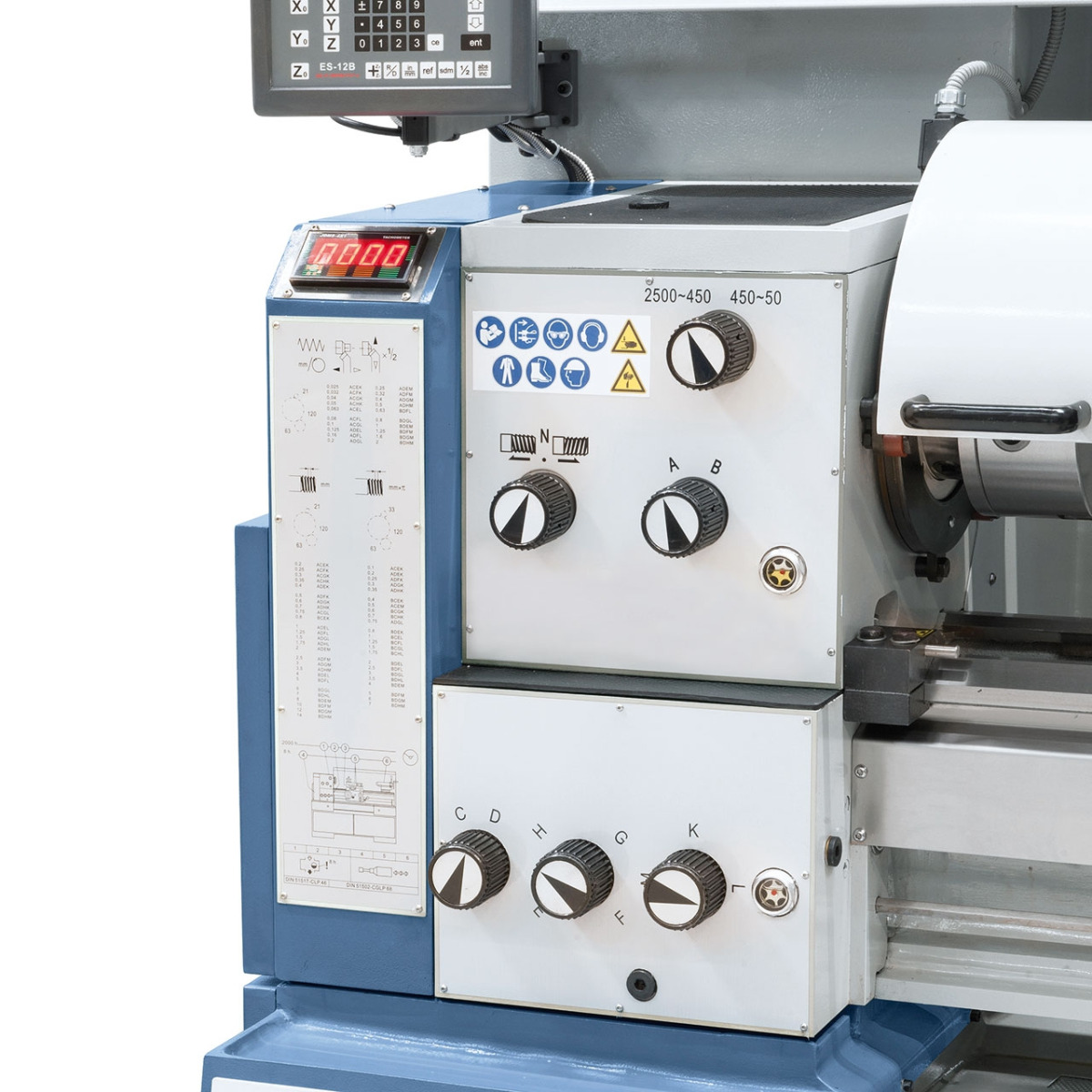

  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ?
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Das Maschinenbett, in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
  • Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
  • Serienmäßig mit 52 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser

Technische Spezifikationen

Spitzenweite

850 mm

Spitzenhöhe

200 mm

Umlaufdurchmesser über Bett

400 mm

Umlaufdurchmesser über Planschlitten

245 mm

Bettbreite

260 mm

Spindelbohrung

52 mm

Spindelaufnahme

DIN 55029, D1-5

Drehzahlbereich, 2 Stufen

50 – 450 / 450 – 2500 U/min

Bereich Längsvorschübe

(20) 0,025 – 2 mm/U

Bereich Planvorschübe

(20) 0,012 – 1 mm/U

Metrische Gewinde

(26) 0,2 – 14 mm

Zollgewinde

(42) 1 – 80 Gg/1?

Pinolendurchmesser

50 mm

Pinolenweg

120 mm

Pinolenaufnahme

MK 3

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung  (B x T x H)

1900 x 1000 x 1610 mm

Gewicht ca.

1185 kg

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display

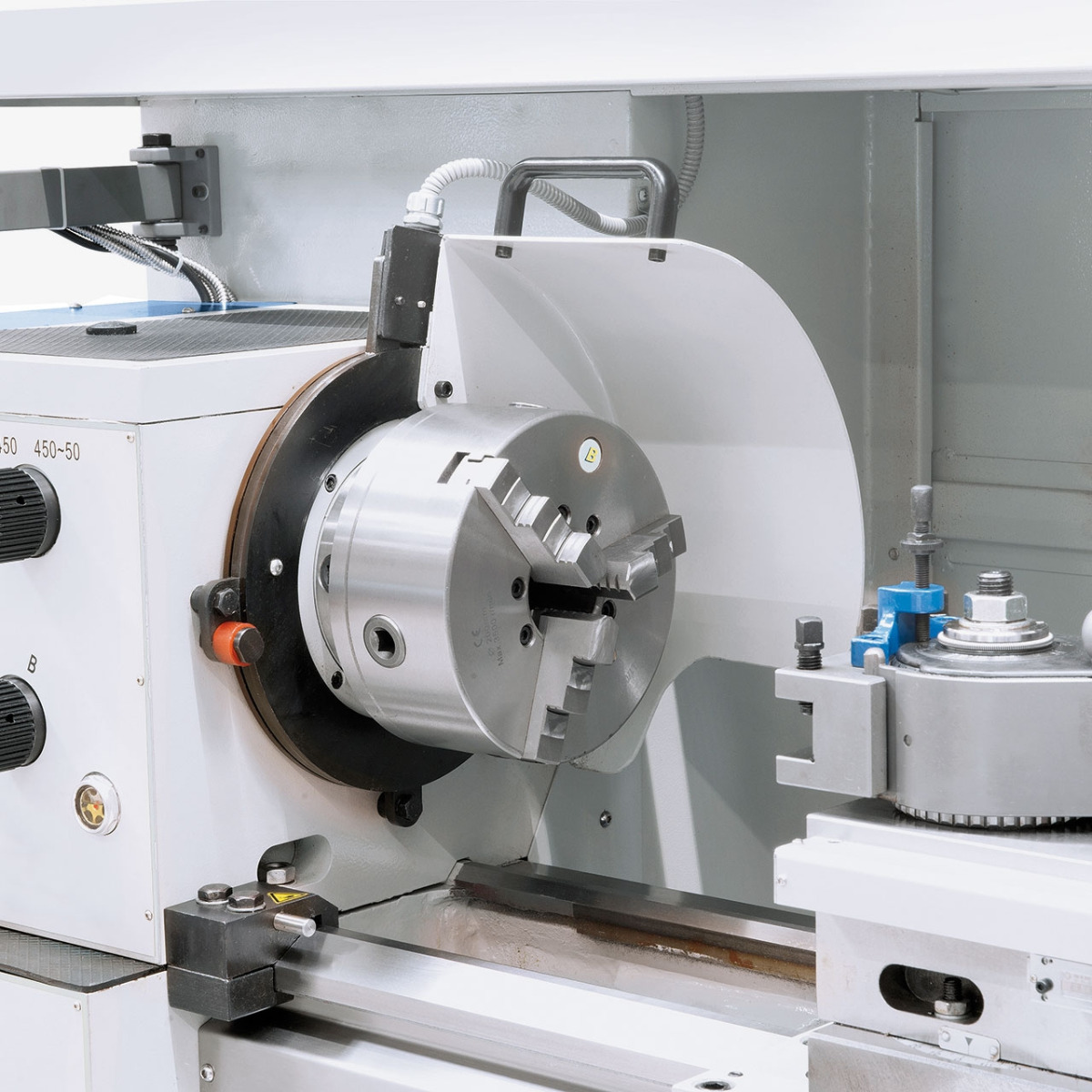

  • 3-Backenfutter PO3-200 mm / D5
  • Aufspannscheibe 320 mm

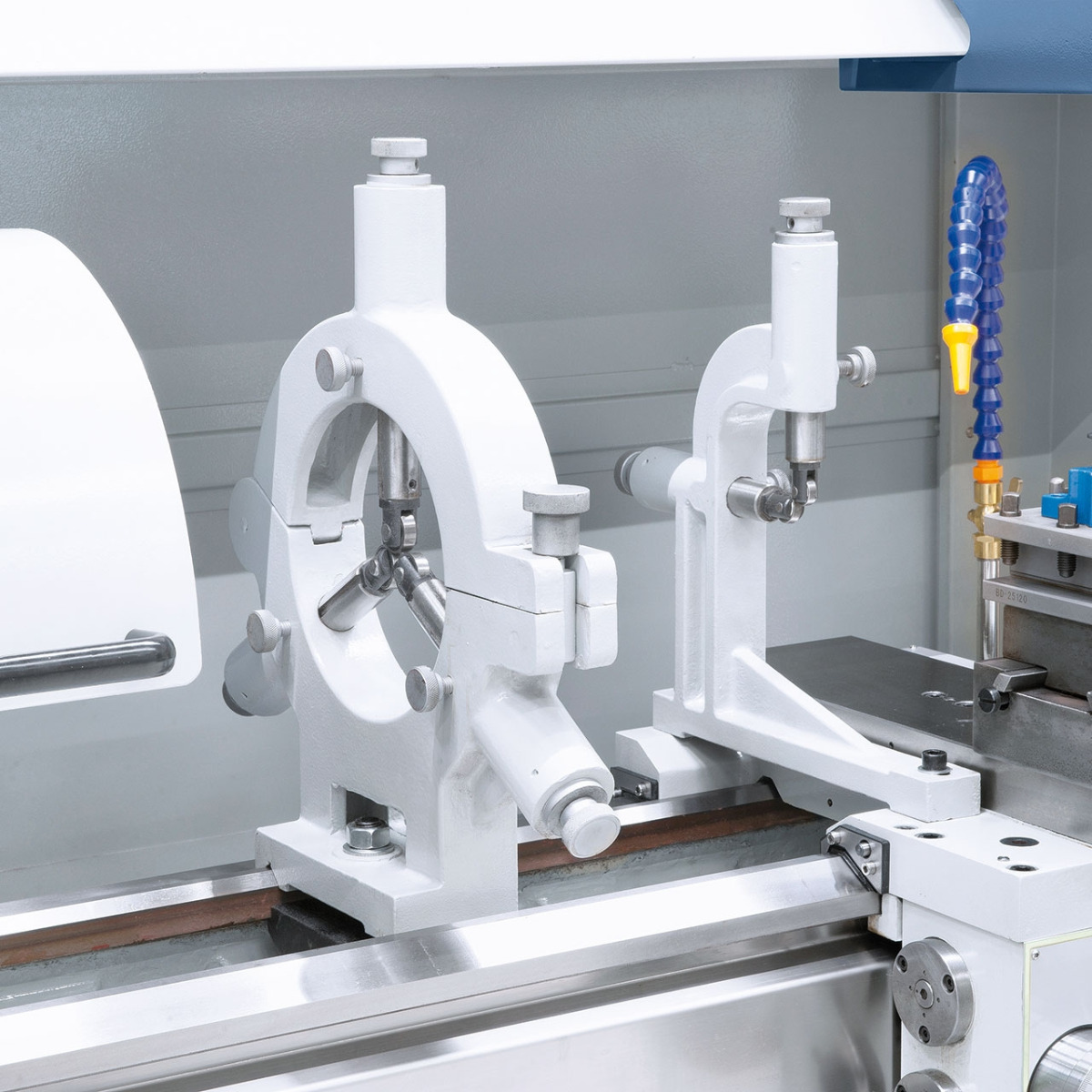

  • Feststehende Lünette – Durchlass diam. max. 130 mm
  • Mitlaufende Lünette – Durchlass diam. max. 100 mm
  • Kühlmitteleinrichtung

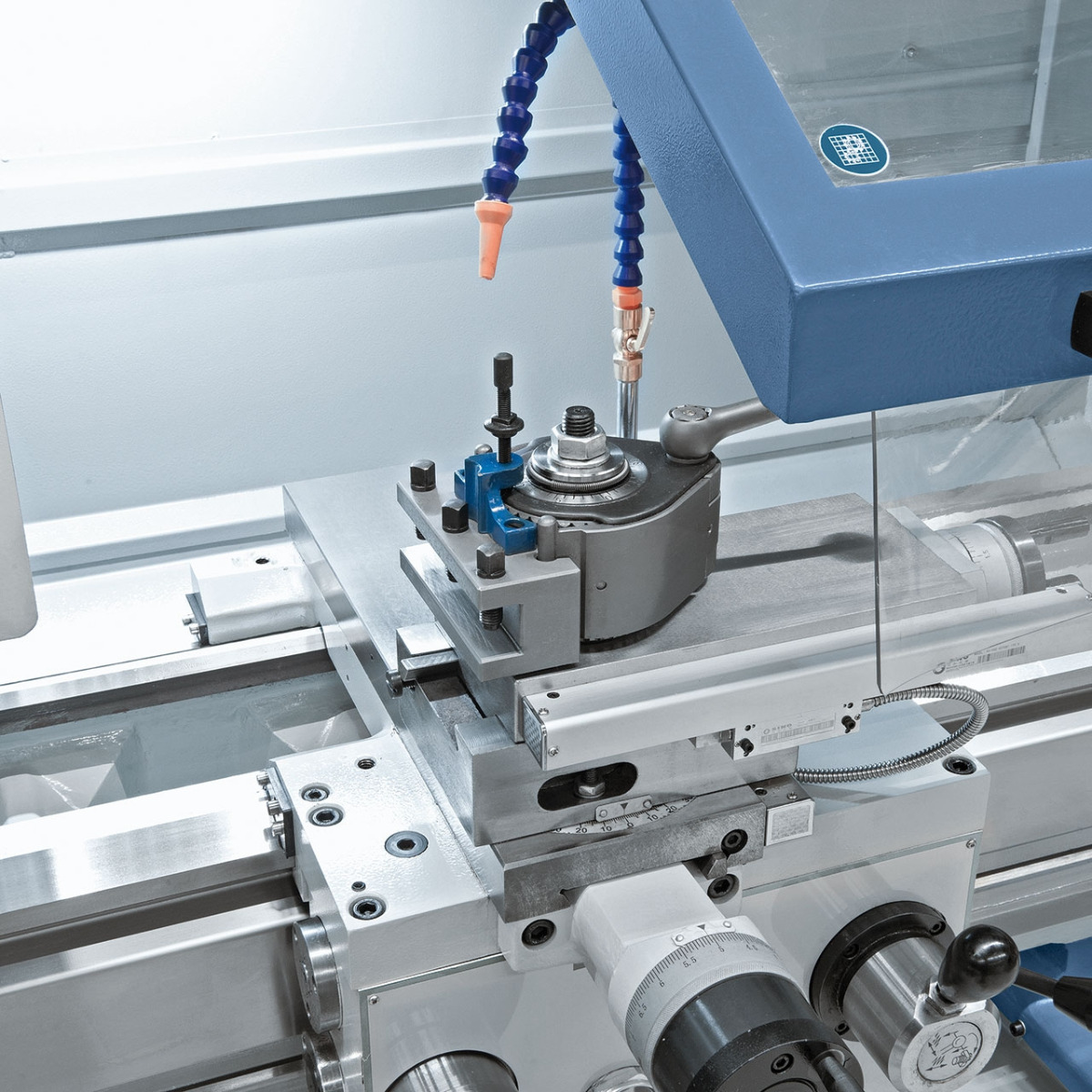

  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Mikrometerlängsanschlag
  • Rutschkupplung
  • Motor mit Magnetbremse nach CE-Norm
  • Erstbefüllung mit Shell Tellus 46
  • Frequenzumrichter

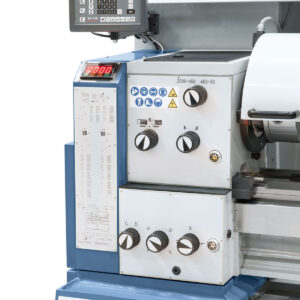

  • Digitale Drehzahlanzeige
  • Ausziehbare Spänewanne
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Spänerückwand
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
