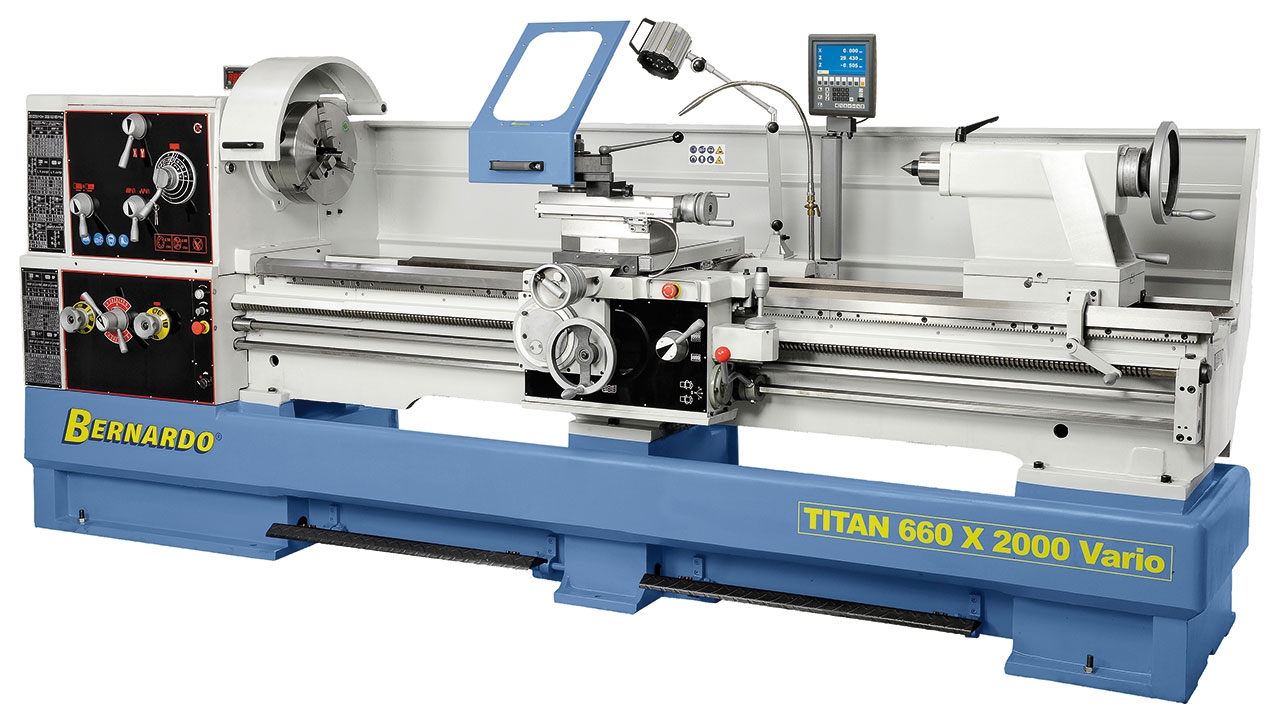

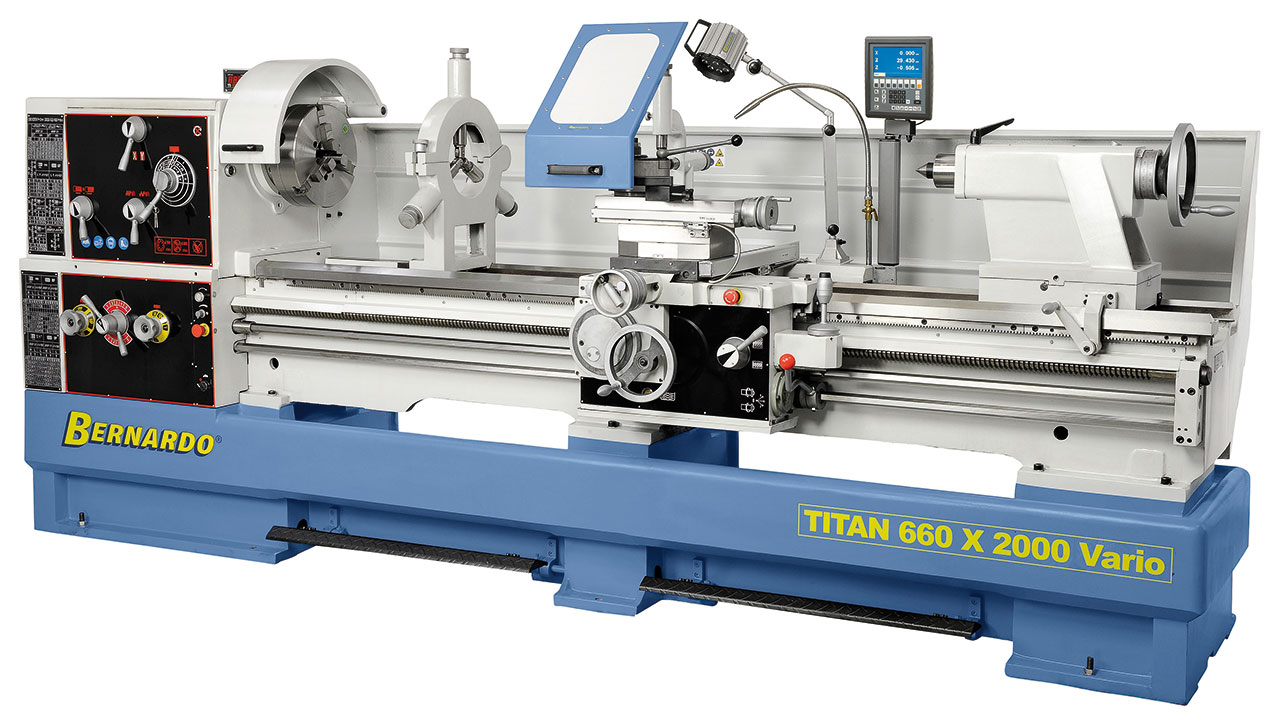

Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 800 x 2000 Vario

37.675,40

Die Produktionsdrehmaschine Titan 800 Vario zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw. Durch den serienmäßigen Frequenzumrichter ergeben sich wesentliche Vorteile, wie z.B. das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Schnittgeschwindigkeit unter Last.

Lieferzeit: ca. 5 Werktage

Vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Artikelnummer: 03-1358XL Kategorie:

Beschreibung

Die Produktionsdrehmaschine Titan 800 Vario zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw. Durch den serienmäßigen Frequenzumrichter ergeben sich wesentliche Vorteile, wie z.B. das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Schnittgeschwindigkeit unter Last.

  • Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen ist das Bett mit kräftigen Rippen versehen

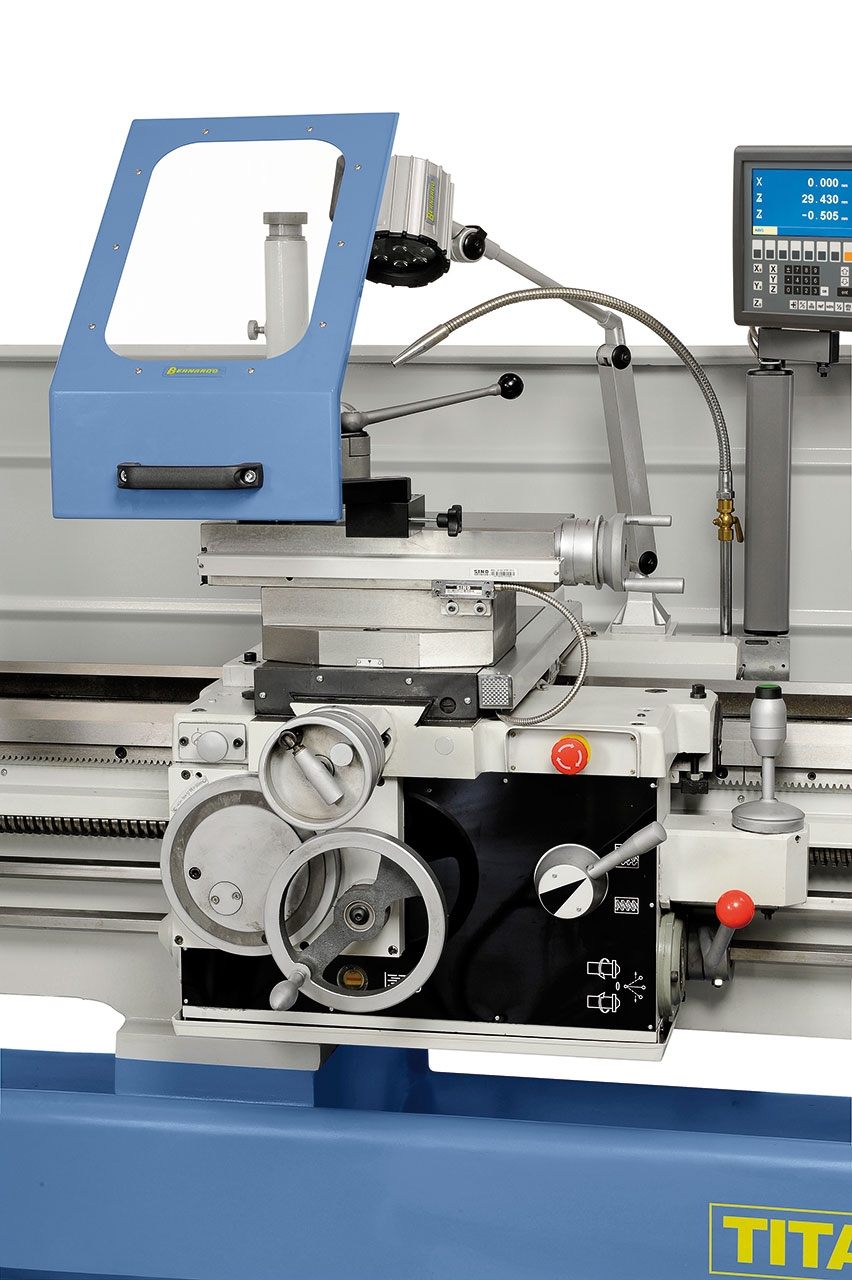

  • Komplettausstattung: 3-Achs-Positionsanzeige, Schnellwechselstahlhalter, 3-Backen-Stahlfutter uvm.
  • Stufenlose Drehzahlregelung am Getriebekopf, dadurch kann die Schnittgeschwindigkeit optimal an das Werkstück und die Vorschubgeschwindigkeit angepasst werden
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Sanftanlauf durch die mechanische Lamellenkupplung

Technische Spezifikationen

Spitzenweite

2000 mm

Spitzenhöhe

400 mm

Umlaufdurchmesser über Bett

800 mm

Umlaufdurchmesser über Kröpfung

1000 mm

Umlaufdurchmesser über Planschlitten

540 mm

Bettbreite

 400 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

16 ? 70 / 50 ? 215 / 100 ? 475 / 350 – 1500 U/min

Bereich Längsvorschübe

(25) 0,044 – 1,48 mm/U

Bereich Planvorschübe

(25) 0,022 – 0,74 mm/U

Metrische Gewinde

(54) 0,45 – 120 mm

Zollgewinde

(54) 7/16 – 80 Gg/1″

Pinolendurchmesser

90 mm

Pinolenweg

235 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

3800 x 1320 x 1580 mm

Gewicht ca.

3455 kg

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • Frequenzumrichter
  • Eilgang längs und plan
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Aufspannscheibe 500 mm

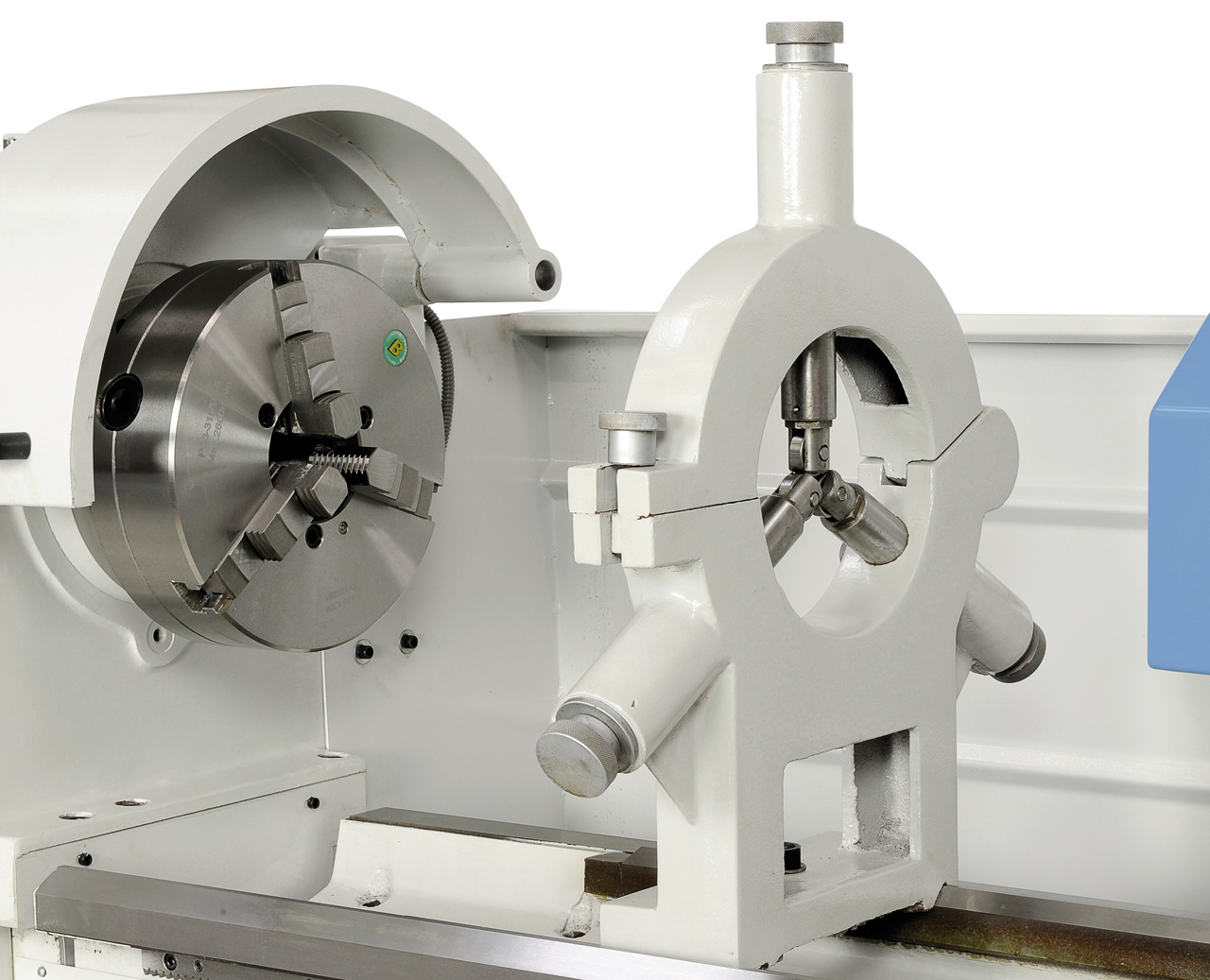

  • Feststehende Lünette – Durchlass diam. max. 180 mm
  • Mitlaufende Lünette – Durchlass diam. max. 100 mm
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46

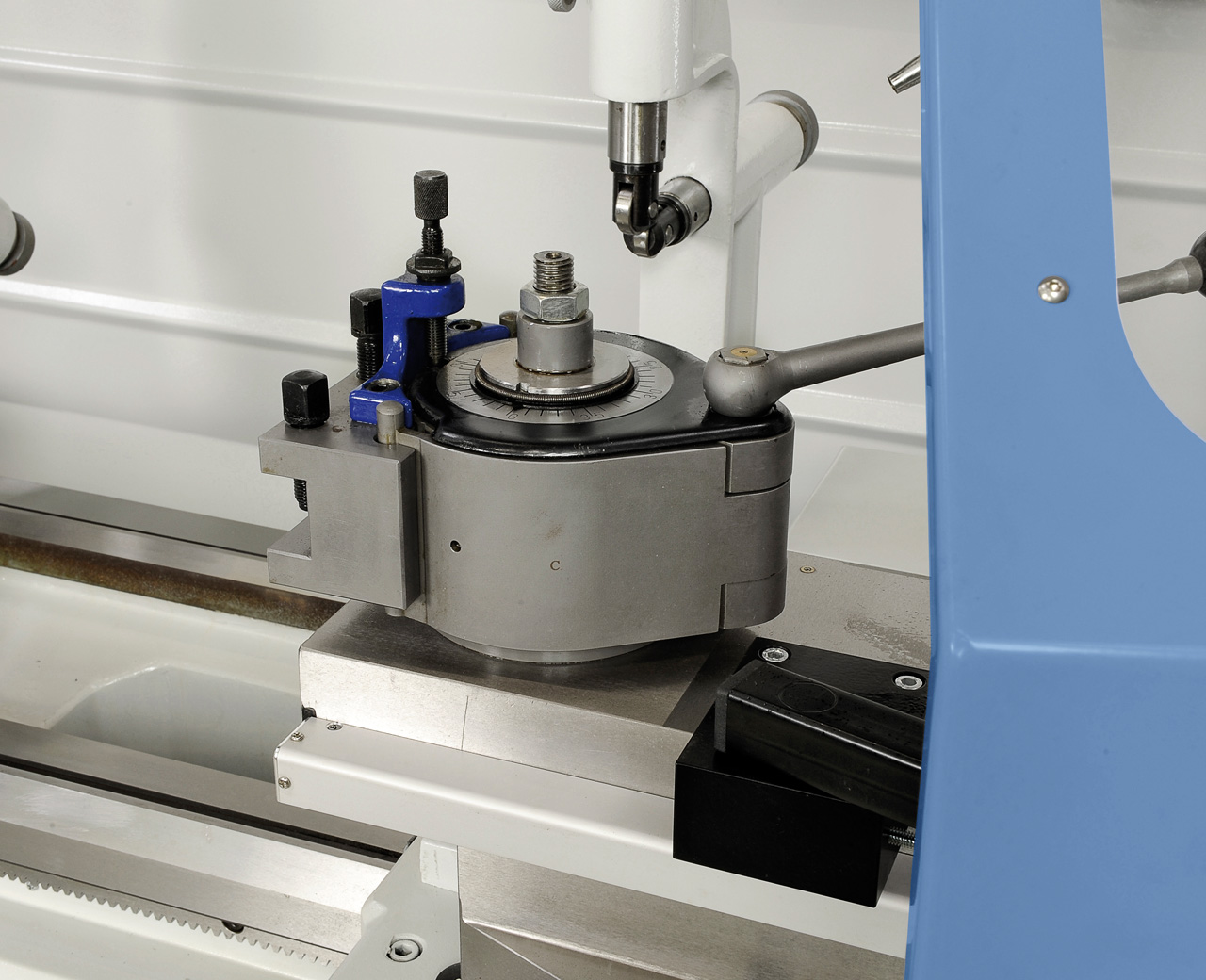

  • Schnellwechselstahlhalter mit 4 Einsätzen

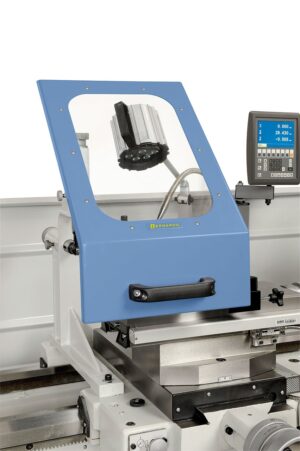

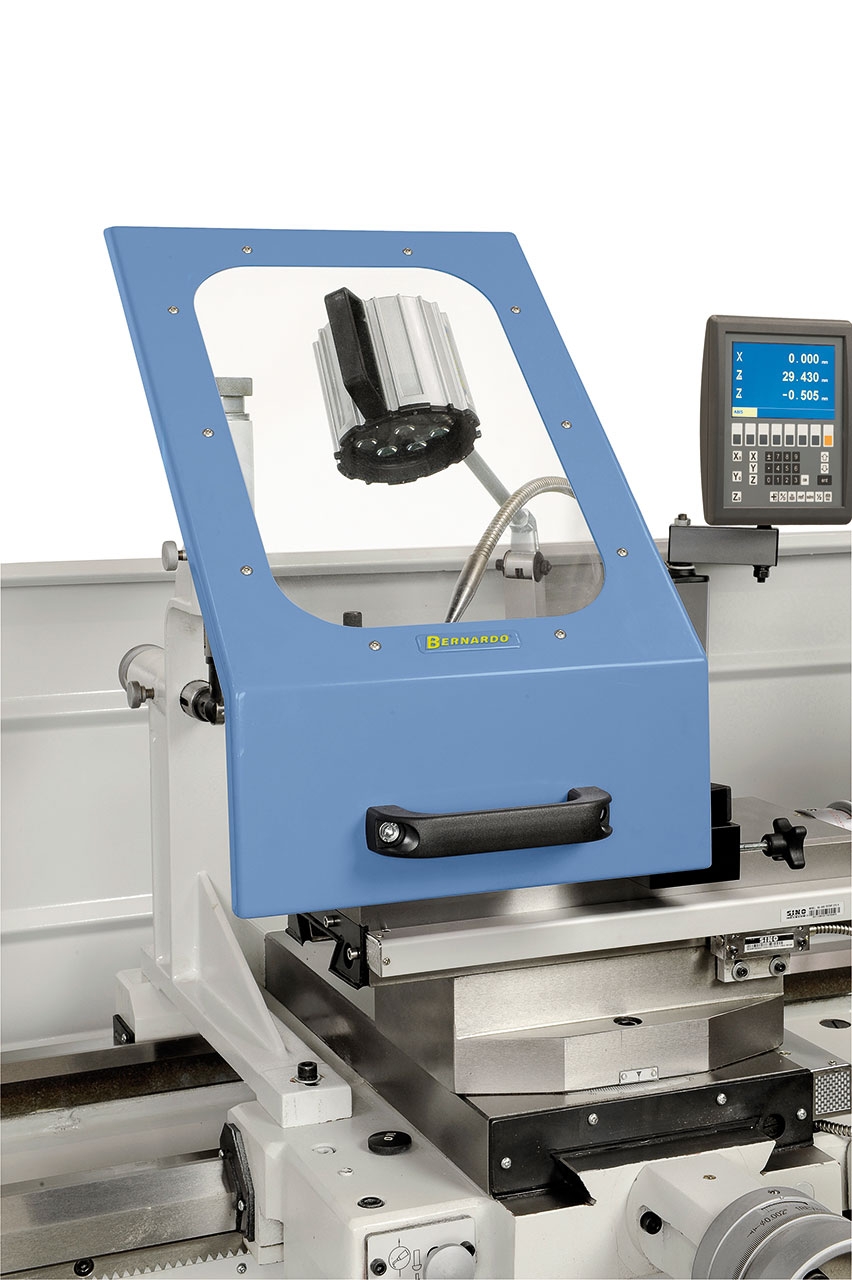

  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Rutschkupplung
  • Kühlmitteleinrichtung
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • Spänerückwand

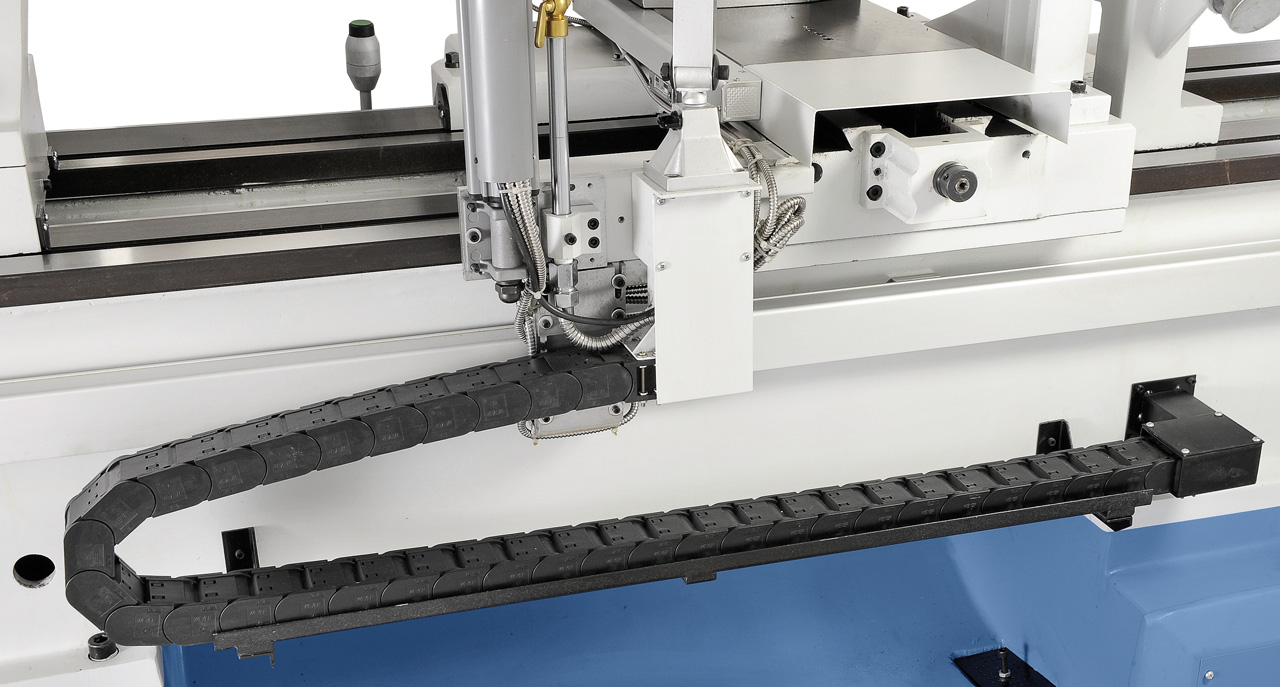

  • Kabelführung über Energiekette
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Produktsicherheit

Hersteller- & Kontaktinformationen

PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria

Tel.: +43 (0) 732 / 664015
Email: bernardo@pwa.at

Produktidentifikationsmerkmale

Produktname: Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 800 x 2000 Vario
Artikelnummer: 03-1358XL
GTIN: 9009468051709

Sicherheits- und Warnhinweise

Warnzeichen:

Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor Quetschgefahr
Warnung vor Handverletzungen

Gebotszeichen:

Gehörschutz benutzen
Augenschutz benutzen
Handschutz benutzen

Verbotszeichen:

Rauchen verboten
Keine offene Flamme
Hineinfassen verboten

Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
