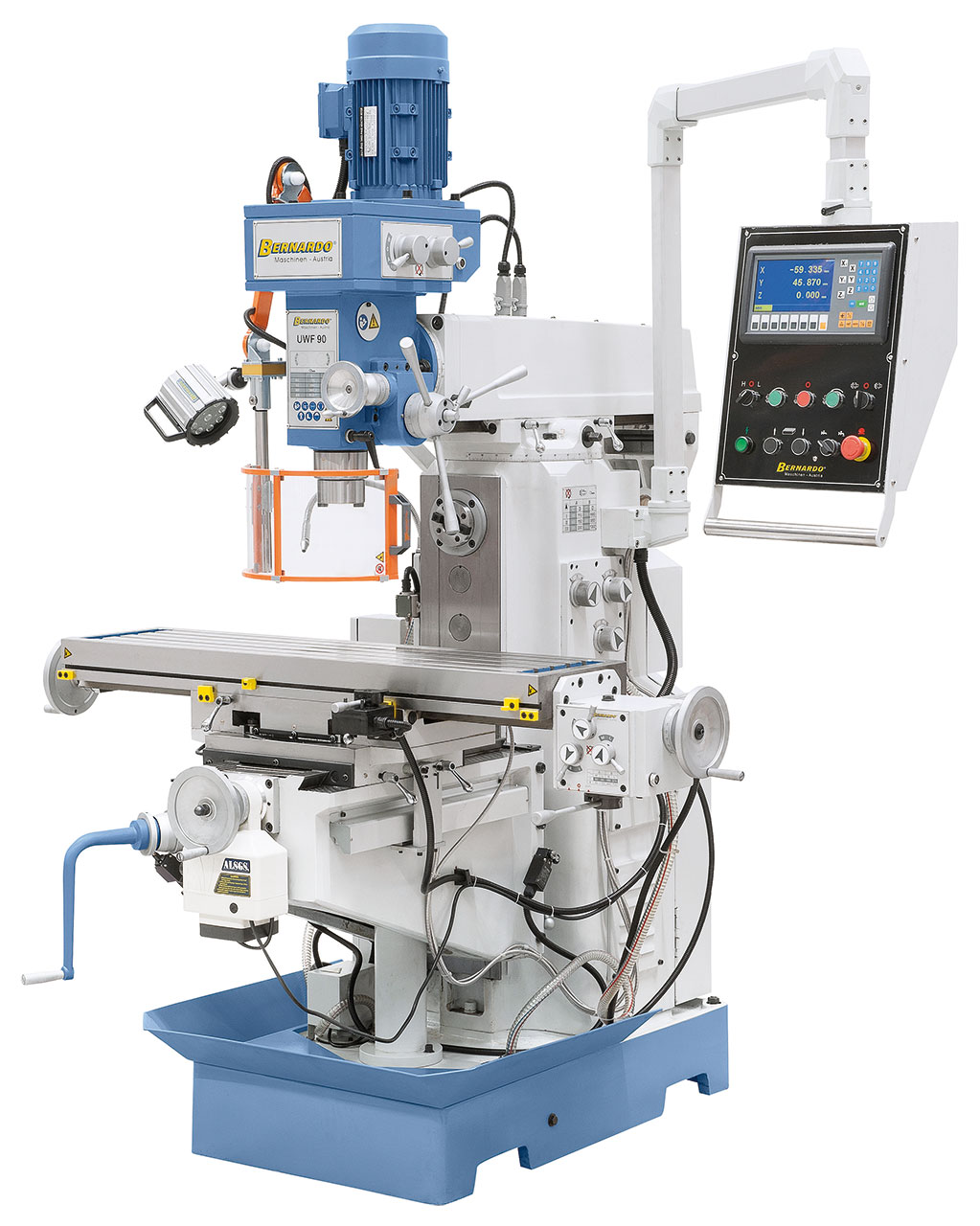

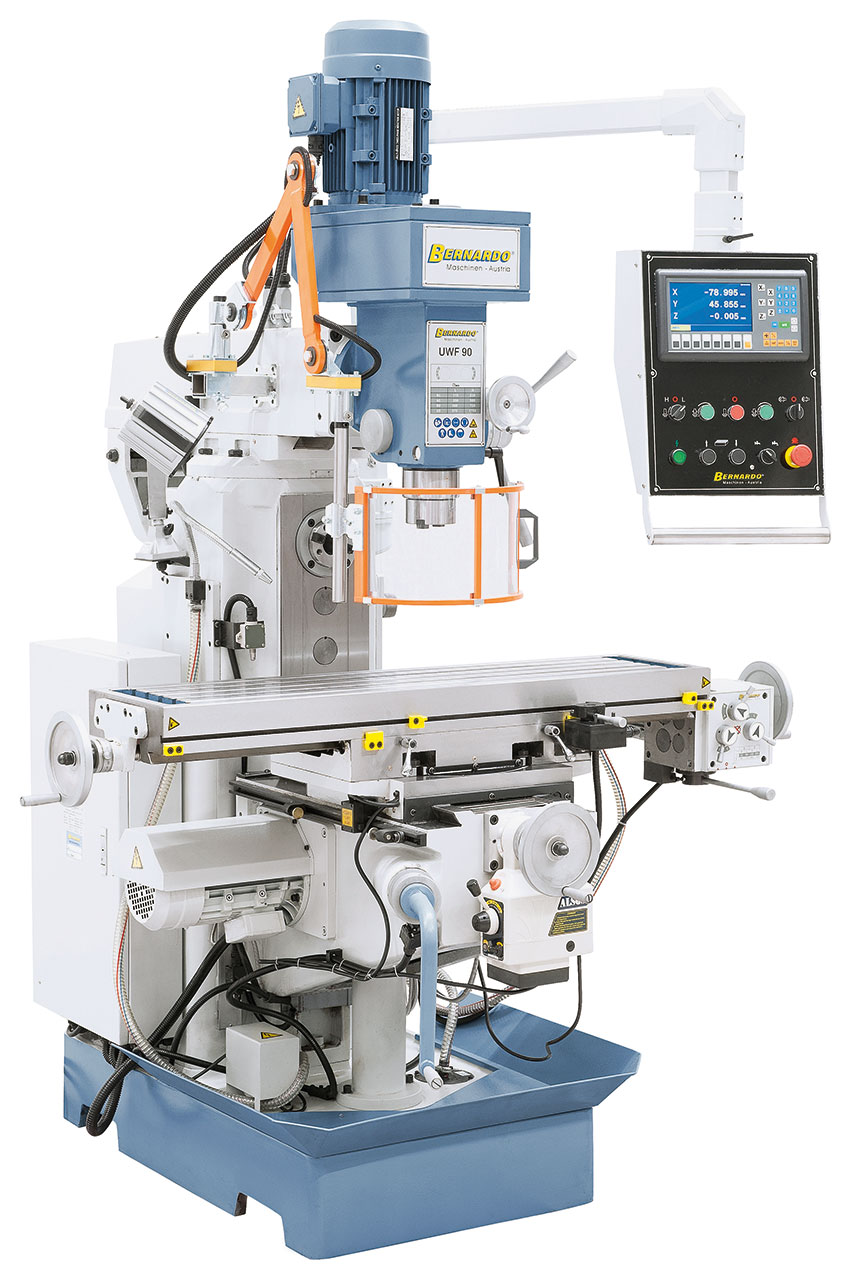

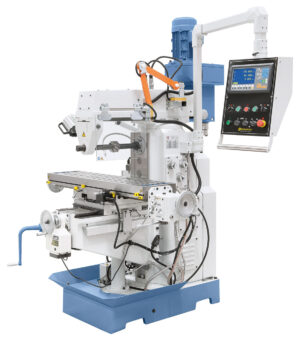

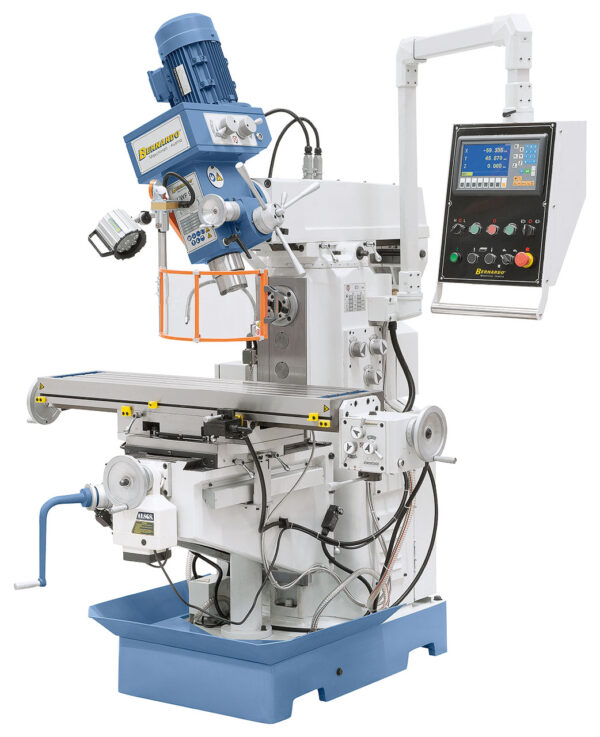

Bernardo Universalfräsmaschinen UWF 90

12.345,06

Die Universalfräsmaschine UWF 90 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabel mittels Positioniermotor. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …



Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 02-1227XL Kategorie:

Beschreibung

Die Universalfräsmaschine UWF 90 ist serienmäßig mit Vorschüben in x- und y-Achse ausgestattet. Der Tischhub (z-Achse) erfolgt komfortabel mittels Positioniermotor. Durch die vielseitigen Anwendungsmöglichkeiten und dem umfangreichen Lieferumfang ist die Maschine optimal für mechanische Werkstätten, Reparaturbetriebe, Maschinenbau, …

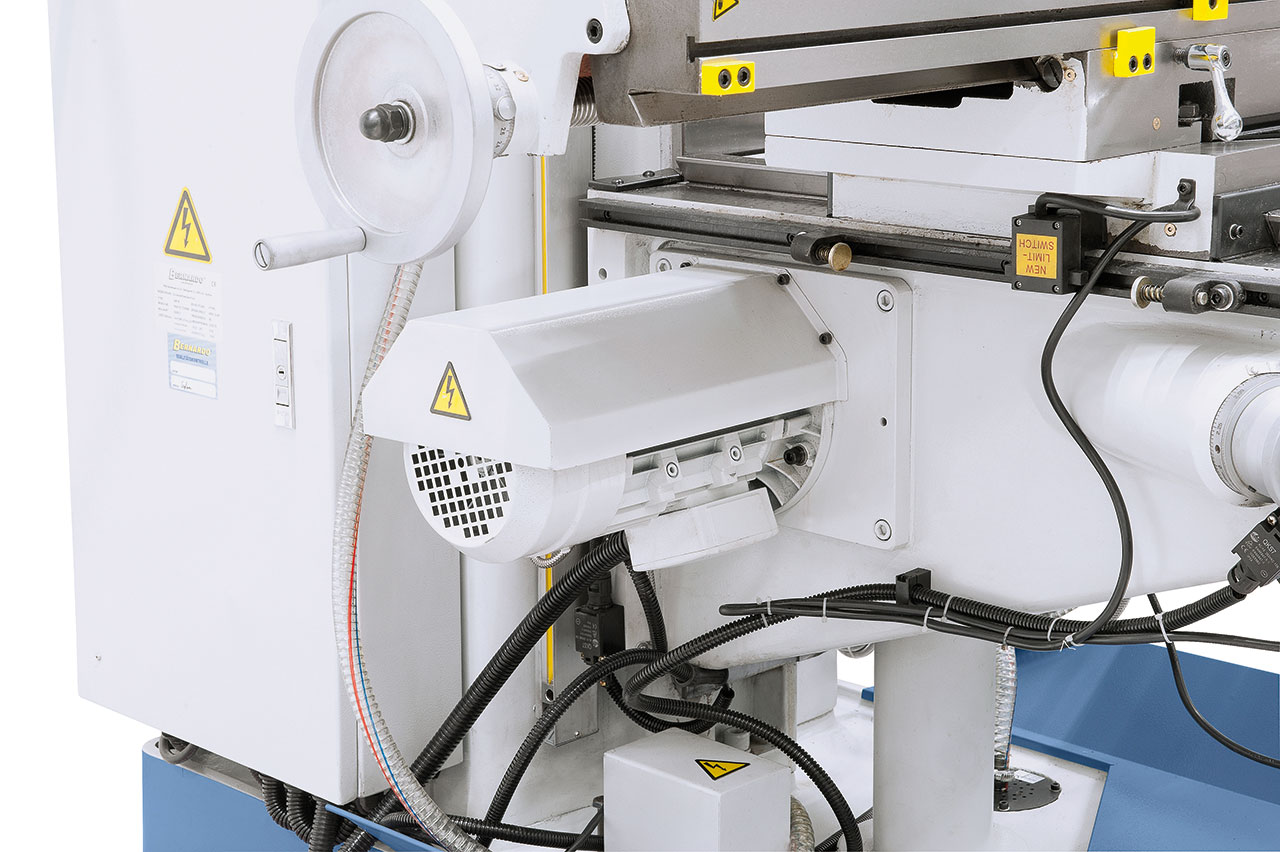

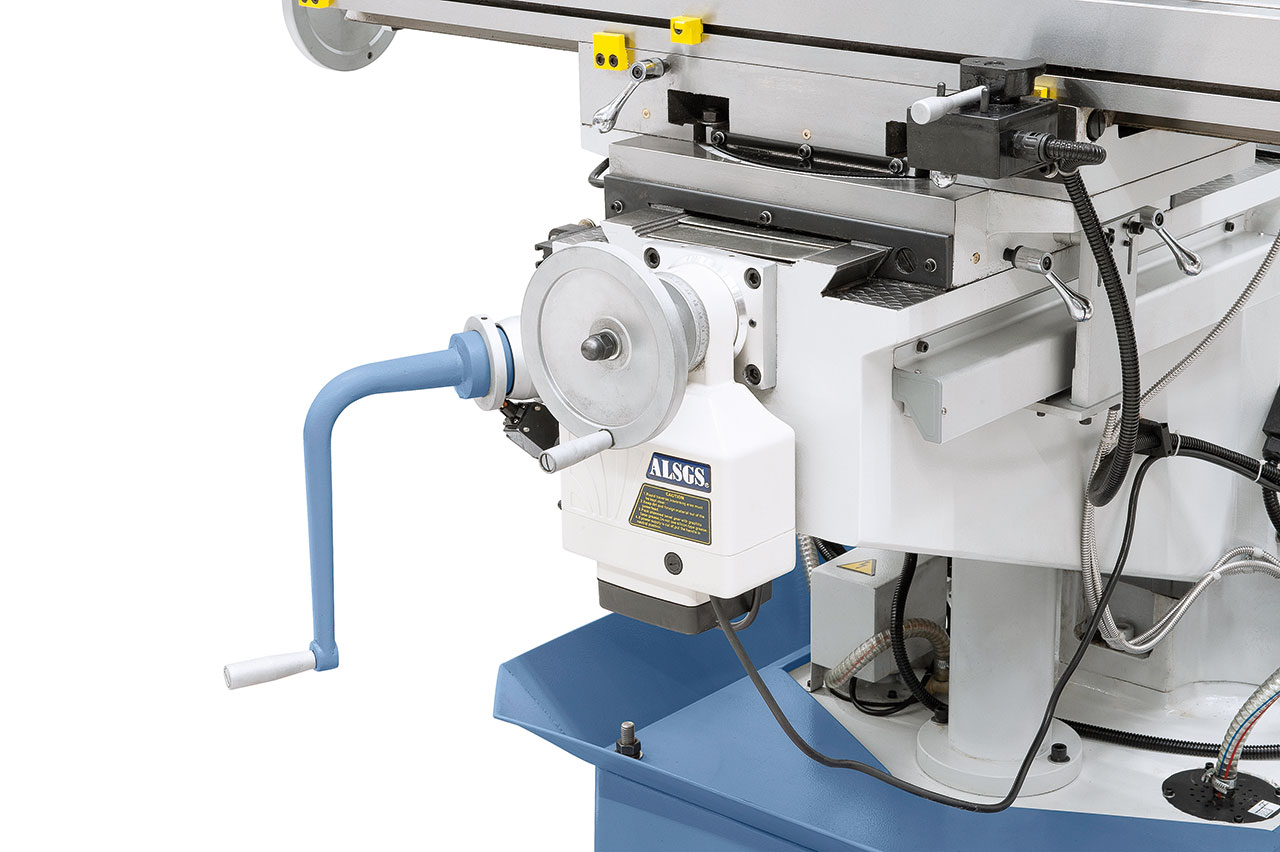

  • Serienmäßig mit automatischem Tischvorschub in x- und y-Achse und Eilgangsfunktion
  • Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
  • Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen
  • Positioniermotor für z-Achse im Lieferumfang enthalten
  • Großer Drehzahl- und Vorschubbereich
  • Optimal geeignet für Einzel- und Kleinserien
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager
  • Rechts-Linkslaufeinrichtung zum Gewindeschneiden

Technische Spezifikationen

Tischgröße

1120 x 280 mm

Spindelaufnahme

ISO 40

Spindeldrehzahl vertikal

(8) 115 – 1750 U/min

Spindeldrehzahl horizontal

(12) 40 – 1300 U/min

Pinolenhub

125 mm

Verfahrweg längs (x)

610 mm *

Verfahrweg quer (y)

240 mm

Verfahrweg vertikal (z)

300 mm

Abstand Spindel / Tisch

35 – 350 mm

Ausladung

170 – 750 mm

Tisch schwenkbar

-45° bis +45°

Spindelkopf Schwenkbereich

-90° bis +90°

Vorschubbereich längs

(8) 32 – 700 mm/min

Eilgang z-Achse

660 mm/min

T-Nutengröße

14 mm

Motorleistung vertikal

0,85 / 1,5 kW

Motorleistung horizontal

2,2 kW

Maschinenabmessung (B x T x H)

1750 x 1500 x 2200 mm

Gewicht ca.

1300 kg

* manuell

Lieferumfang

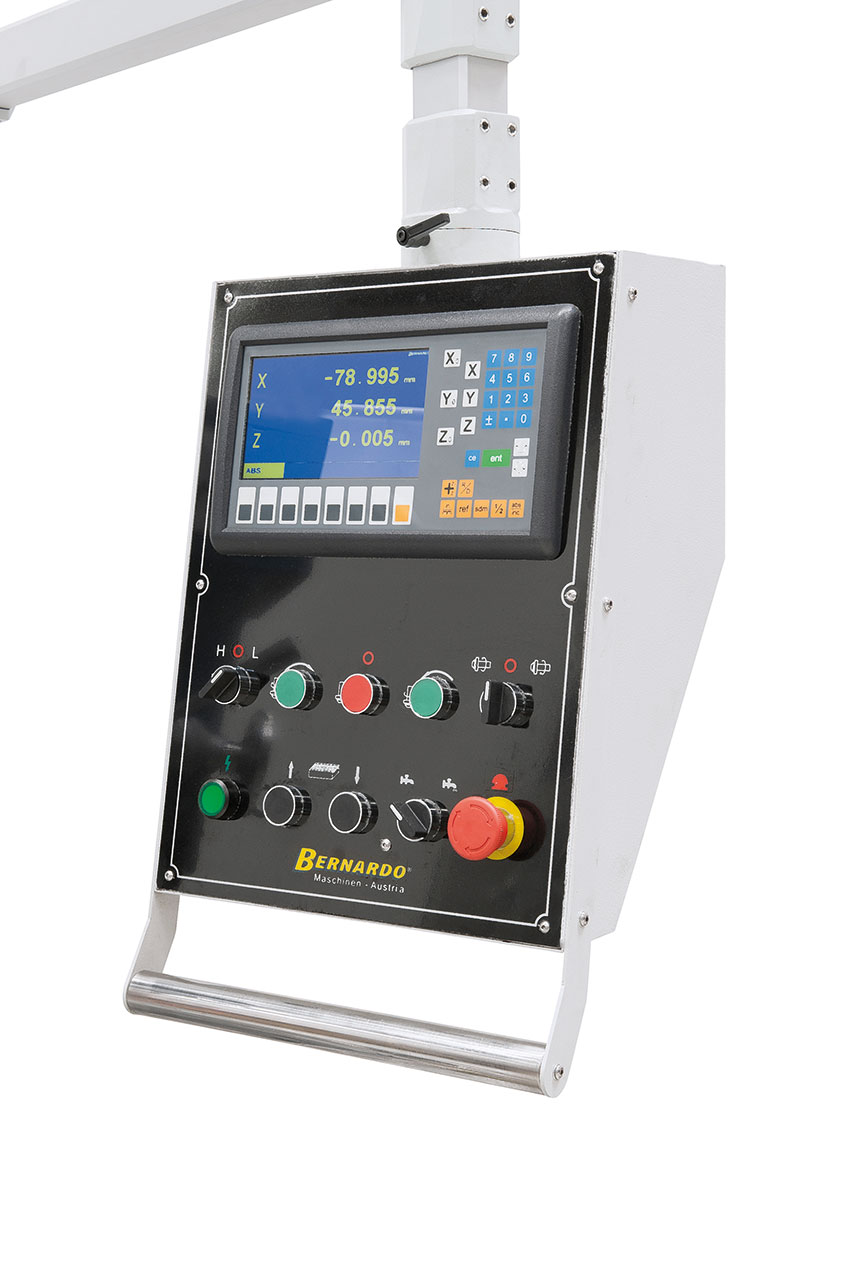

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • Anzugsspindel M 16
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Automatischer Tischvorschub in x- und y-Achse
  • Positioniermotor in z-Achse
  • Adapter ISO 40/B 18, ISO 40/MK 3
  • Reduzierhülse MK 3 / 2
  • Langer Fräsdorn 27 mm

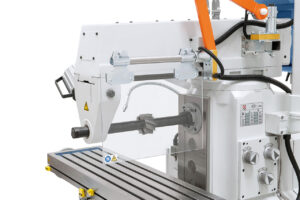

  • Horizontalgegenlager
  • Verstellbare Schutzeinrichtung
  • Schutzabdeckung zum Horizontalfräsen
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
