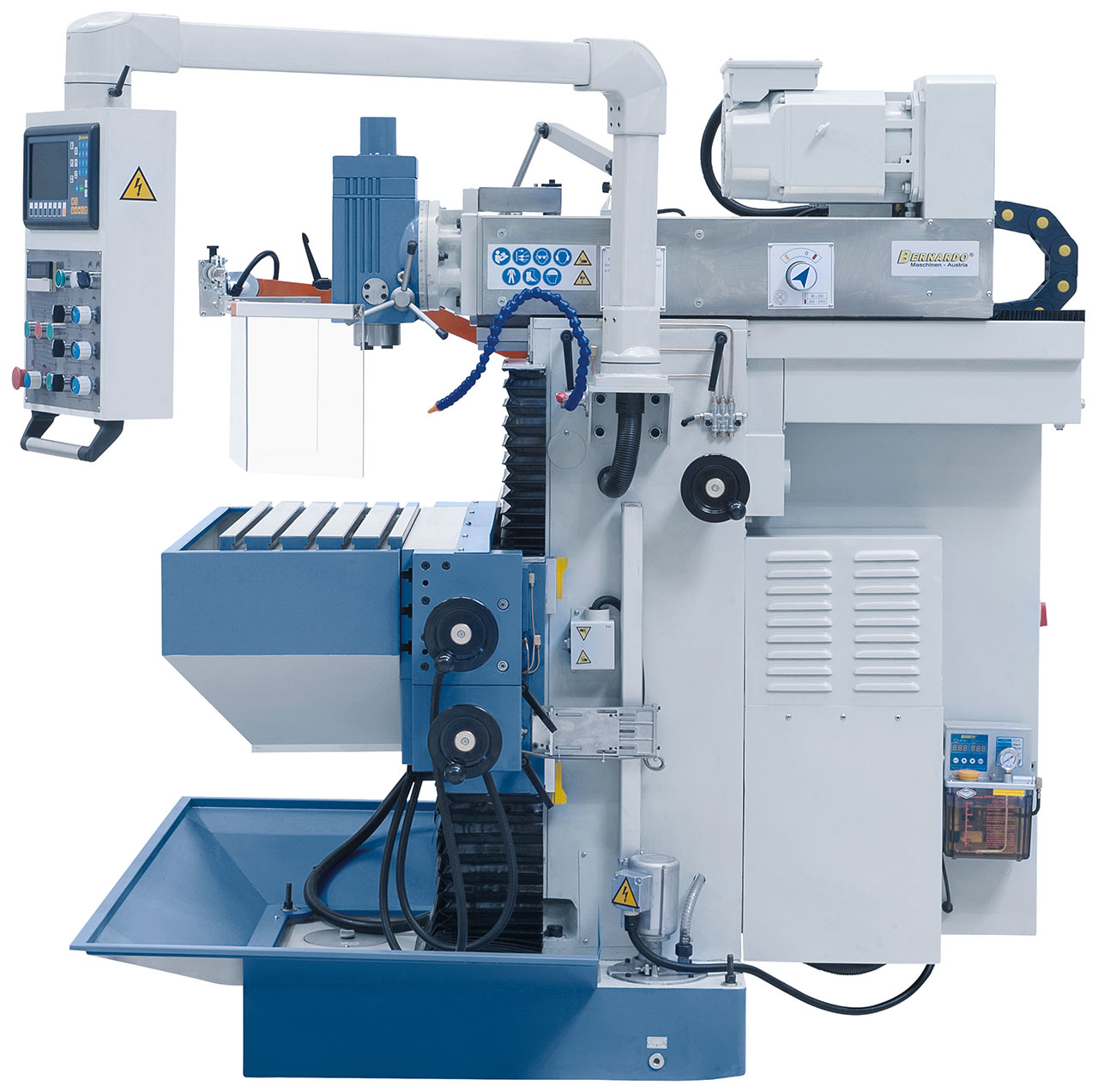

Bernardo Werkzeugfräsmaschinen WFM 750 Servo

38.044,30

Die Werkzeugfräsmaschine WFM 750 Servo ist für die Bearbeitung von Werkstückgewichten bis 200 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Hauptmerkmale dieser Maschine ist der Servoantrieb mit elektronischen Handrädern in allen Achsen sowie die stufenlose Drehzahlregelung.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 02-1331XL Kategorie:

Beschreibung

Die Werkzeugfräsmaschine WFM 750 Servo ist für die Bearbeitung von Werkstückgewichten bis 200 kg ausgelegt. Durch die stabile und schwere Graugusskonstruktion und der hohen Steifigkeit der Maschinenbaugruppen erfüllt dieses Modell die besten Voraussetzungen für genaues Arbeiten. Hauptmerkmale dieser Maschine ist der Servoantrieb mit elektronischen Handrädern in allen Achsen sowie die stufenlose Drehzahlregelung.

  • Stufenlos regelbarer Vorschub und Eilgang in allen Achsen, angetrieben über Servomotore
  • Spielfrei vorgespannte Kugelumlaufspindeln in allen drei Achsen
  • Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschübe
  • Variable Drehzahleinstellung durch Frequenzumrichter mit  optimalem Drehmomentverlauf und annähernd konstante Drehzahl unter Last

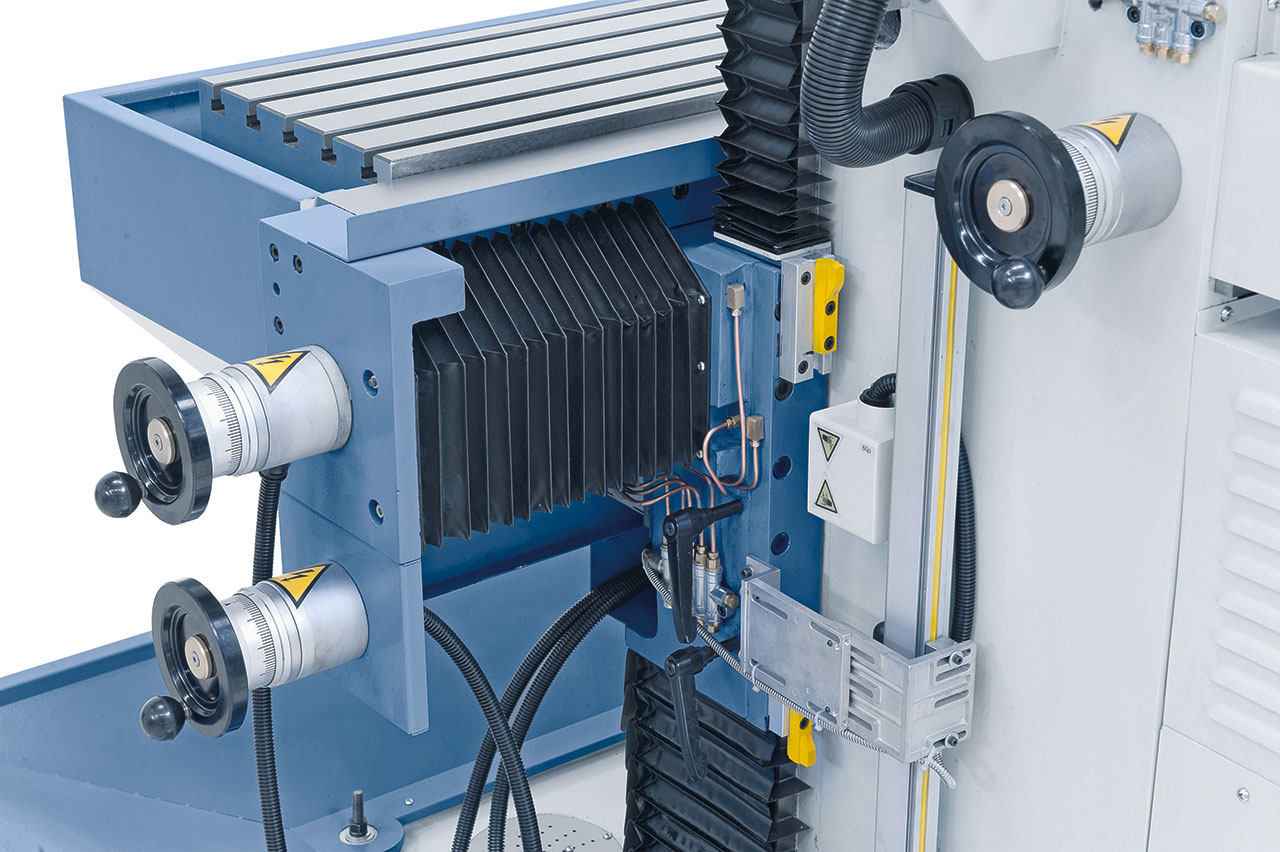

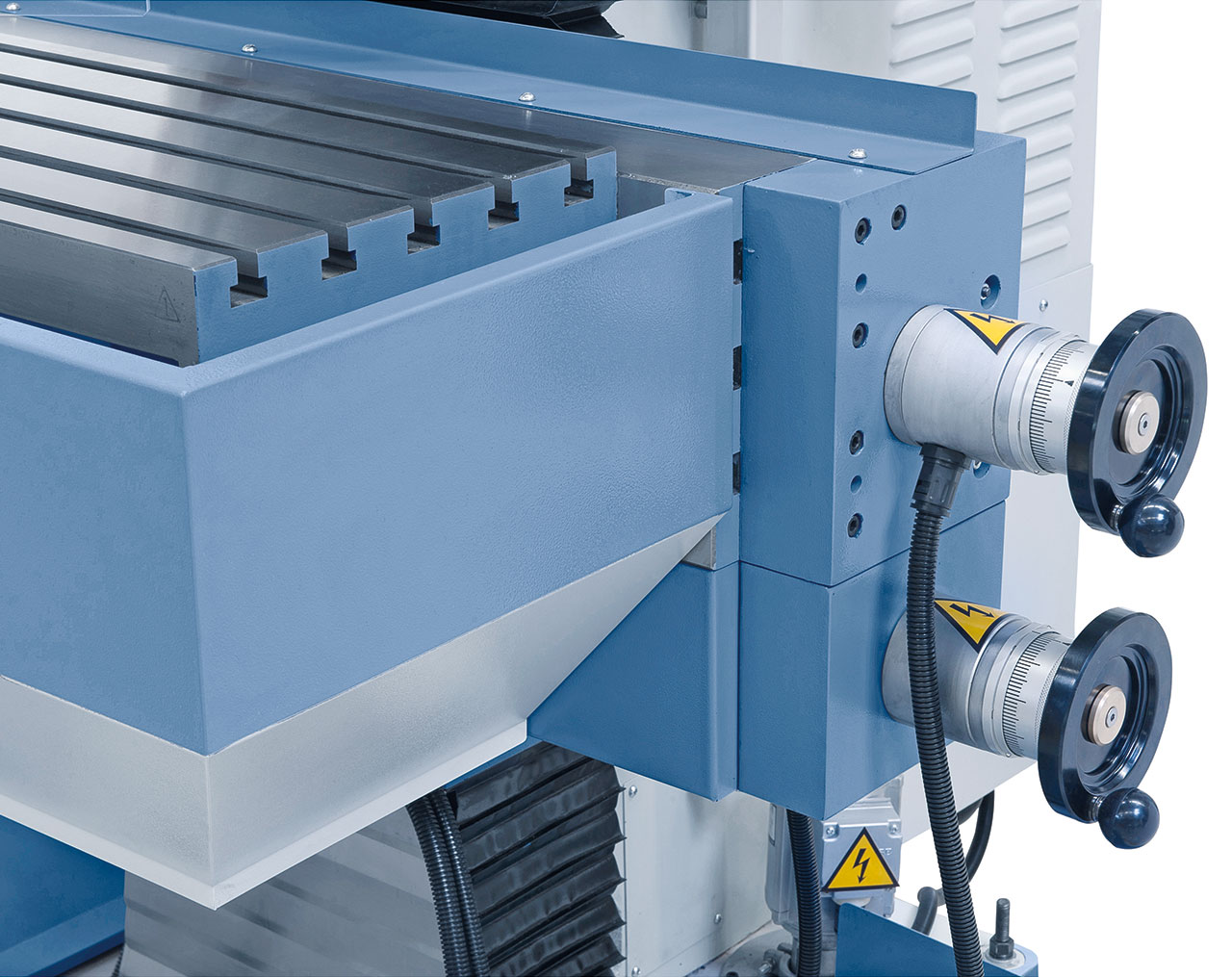

  • Serienmäßig mit 3 elektronischen Handrädern zum manuellen Verfahren in allen Achsen
  • Maschinenständer in schwerer Gussausführung für vibrationsfreies Arbeiten
  • Ausgestattet mit elektrischer Zentralschmierung für die Führungsbahnen

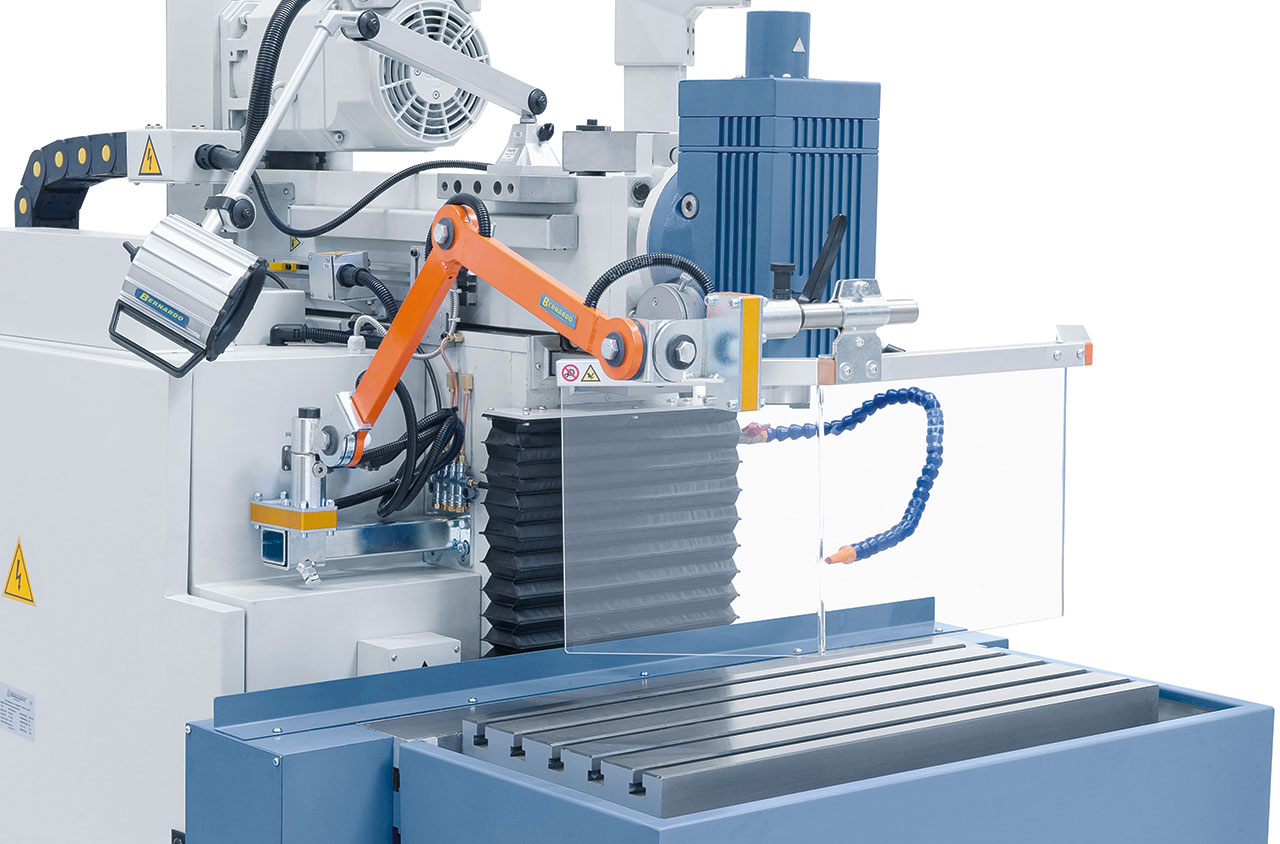

  • Zum Horizontalfräsen wird der Vertikalfräskopf weggeschwenkt
  • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

Technische Spezifikationen

Tischgröße

755 x 320 mm

Vertikale Aufspannfläche

890 x 225 mm

Verfahrweg Längs (x)

405 mm

Verfahrweg Quer (y)

315 mm

Verfahrweg Vertikal (z)

405 mm

Tischbelastung

200 kg

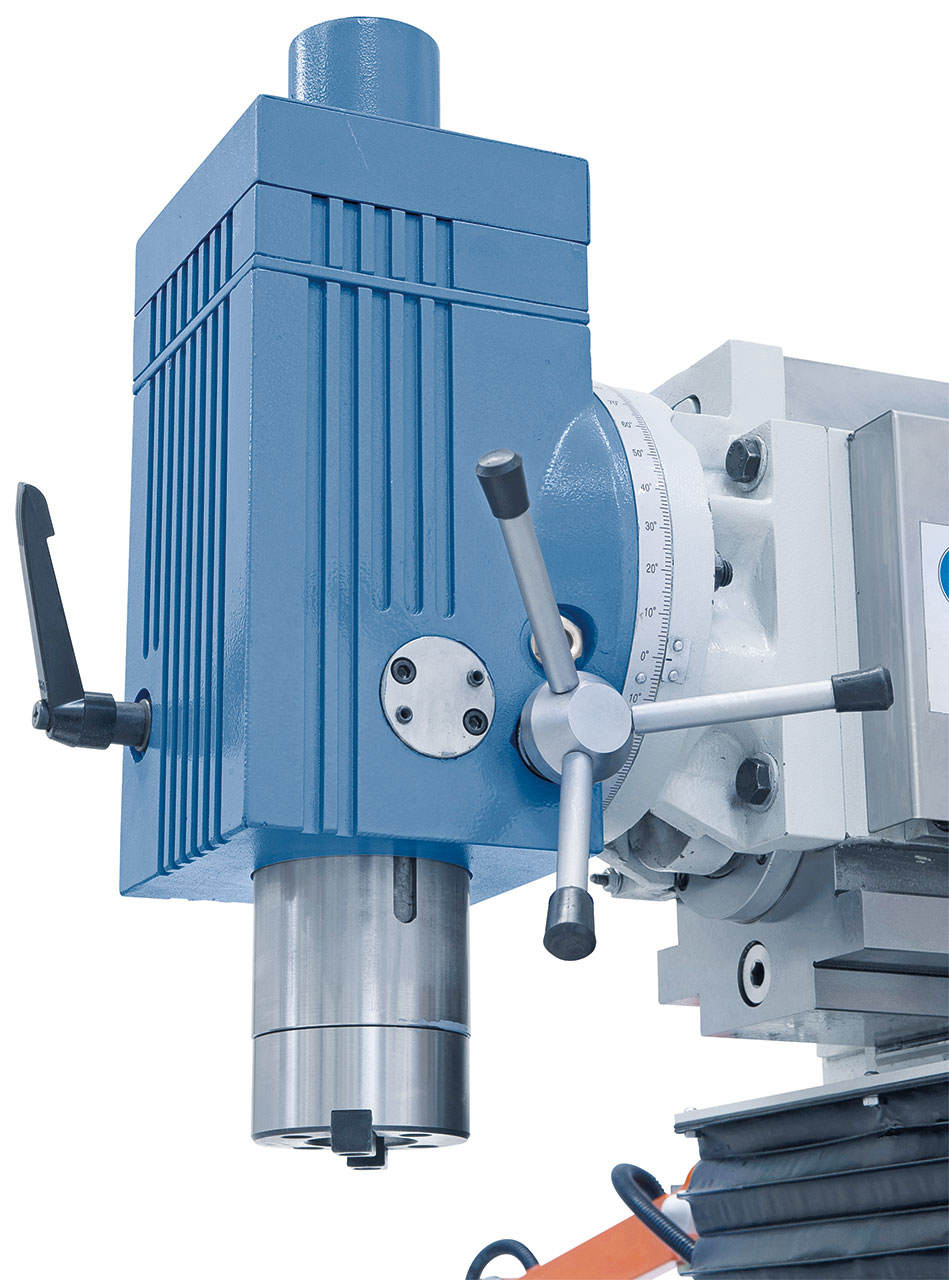

Vertikalfräskopf



Spindeldrehzahl, stufenlos

40 ? 260 / 260 ? 2000 U/min

Spindelaufnahme

ISO 40

Pinolenhub

65 mm

Ausladung max.

460 mm

Abstand Spindel / Tisch

45 ? 445 mm

Spindelkopf Schwenkbereich

-90° bis +90°

Horizontalfräskopf



Spindeldrehzahl, stufenlos

40 ? 260 / 260 ? 2000 U/min

Spindelaufnahme

ISO 40

Abstand Horizontalspindel / Tisch

120 ? 530 mm

Vorschubgeschwindigkeit



x-Achse / y-Achse / z-Achse

10 ? 1000 mm/min

Eilgang (x / y / z)

1200 mm/min

T-Nuten (Anzahl / Breite / Abstand)

5 / 14 mm / 63 mm

T-Nuten Vertikaltisch (Anzahl / Breite / Abstand)

3 / 14 mm / 63 mm

Vorschubmotor

1,5 KW

Hauptmotor

3,7 kW

Maschinenabmessung (B x T x H)

1560 x 1780 x 1930 mm

Gewicht ca.

1452 kg

Lieferumfang

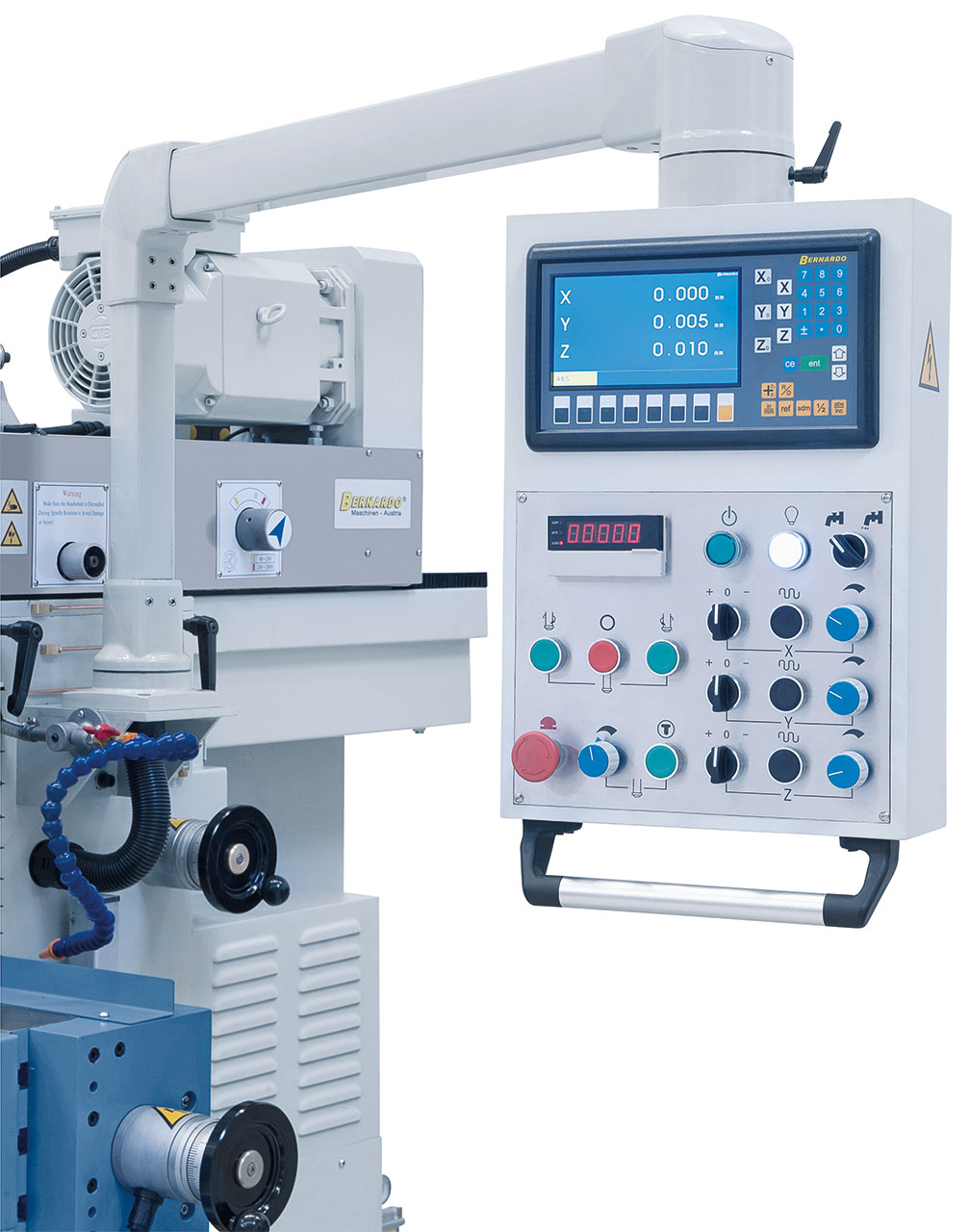

  • 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
  • LED-Maschinenleuchte
  • Kühlmitteleinrichtung
  • Elektronische Handräder
  • Horizontal-Gegenlager
  • Kugelumlaufspindeln in allen 3 Achsen
  • Anzugsspindel M 16
  • Elektrische Zentralschmierung
  • Lamellen-Schutzabdeckung
  • Langer Fräsdorn ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm
  • Adapter ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1
  • Maschinenschuhe
  • Universelle Schutzeinrichtung
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
