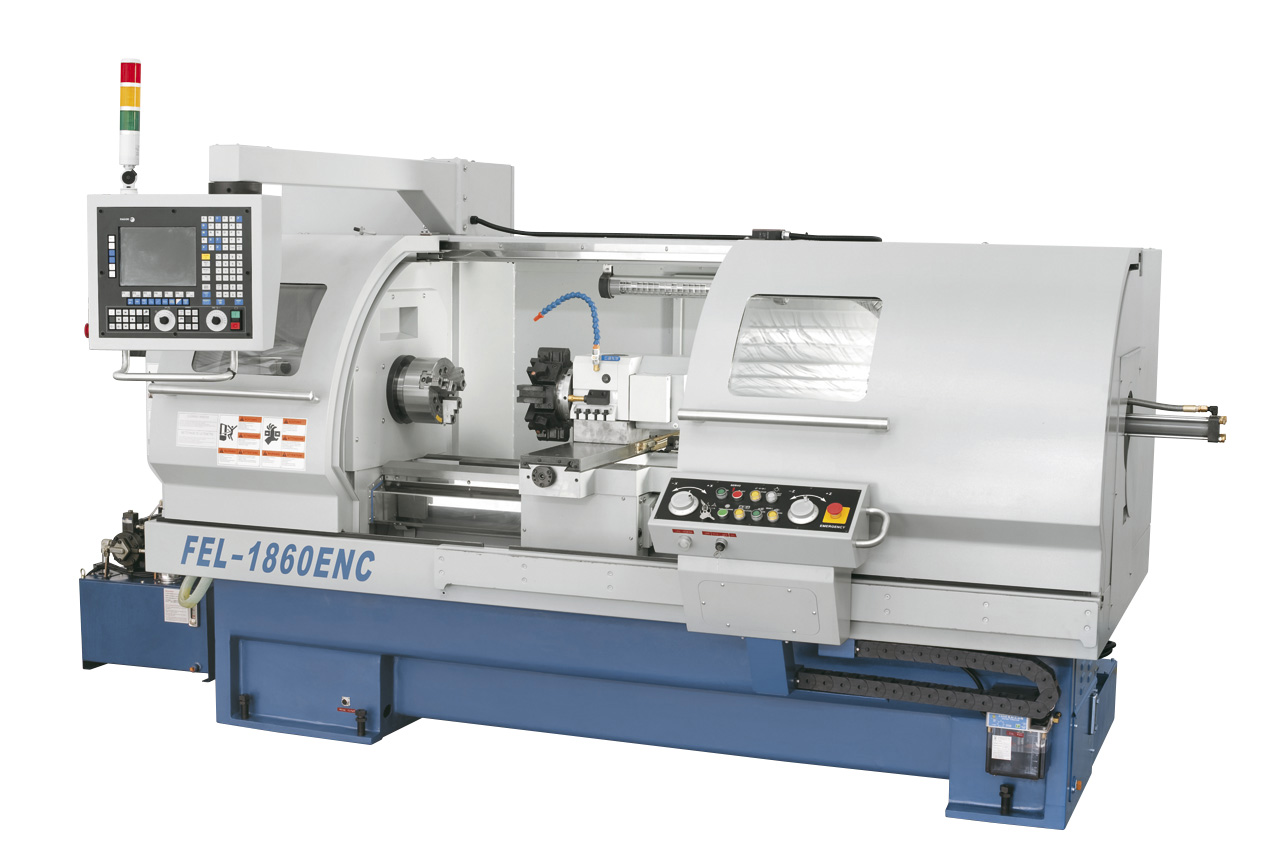

Bernardo Zyklen-Drehmaschinen FEL 1860 ENC – 460 x 1400, Sonderausführung

47.338,20€

inkl. 19 % MwSt. zzgl. Versandkosten

Die zyklengesteuerte Drehmaschine FEL 1860 ENC – 460 x 1400 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken bzw. kleinen Serien mit hoher Präzision konzipiert und kann problemlos für mittlere bis schwere Zerspannungswerkstücke eingesetzt werden.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Artikelnummer: 03-1422XL

Beschreibung

Die zyklengesteuerte Drehmaschine FEL 1860 ENC – 460 x 1400 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken bzw. kleinen Serien mit hoher Präzision konzipiert und kann problemlos für mittlere bis schwere Zerspannungswerkstücke eingesetzt werden.

  • Serienmäßig mit 2 elektronischen Handrädern zum manuellen Verfahren in x- und z-Achse
  • Beide Achsen mit AC-Servomotoren und Kugelrollspindel ausgestattet
  • Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme

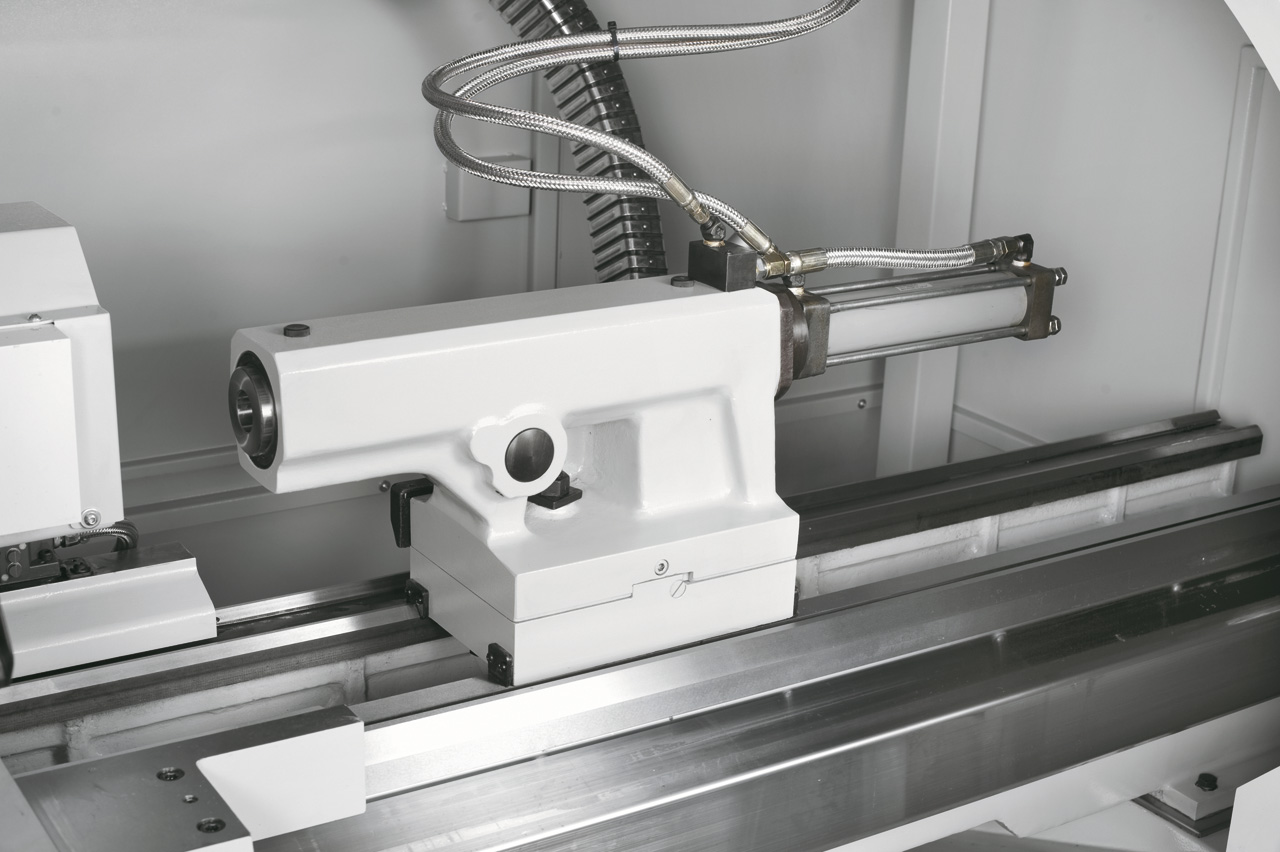

  • Stabiler Reitstock mit vergrößerter Ausladung, ideal beim Einsatz des automatischen 8-fach Werkzeugrevolver
  • Stufenloser Drehzahlbereich über 2 pneumatisch geschalteten Getriebestufen
  • Hohe Eilgangsgeschwindigkeit zur Reduzierung der Nebenzeiten
  • Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
  • Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit

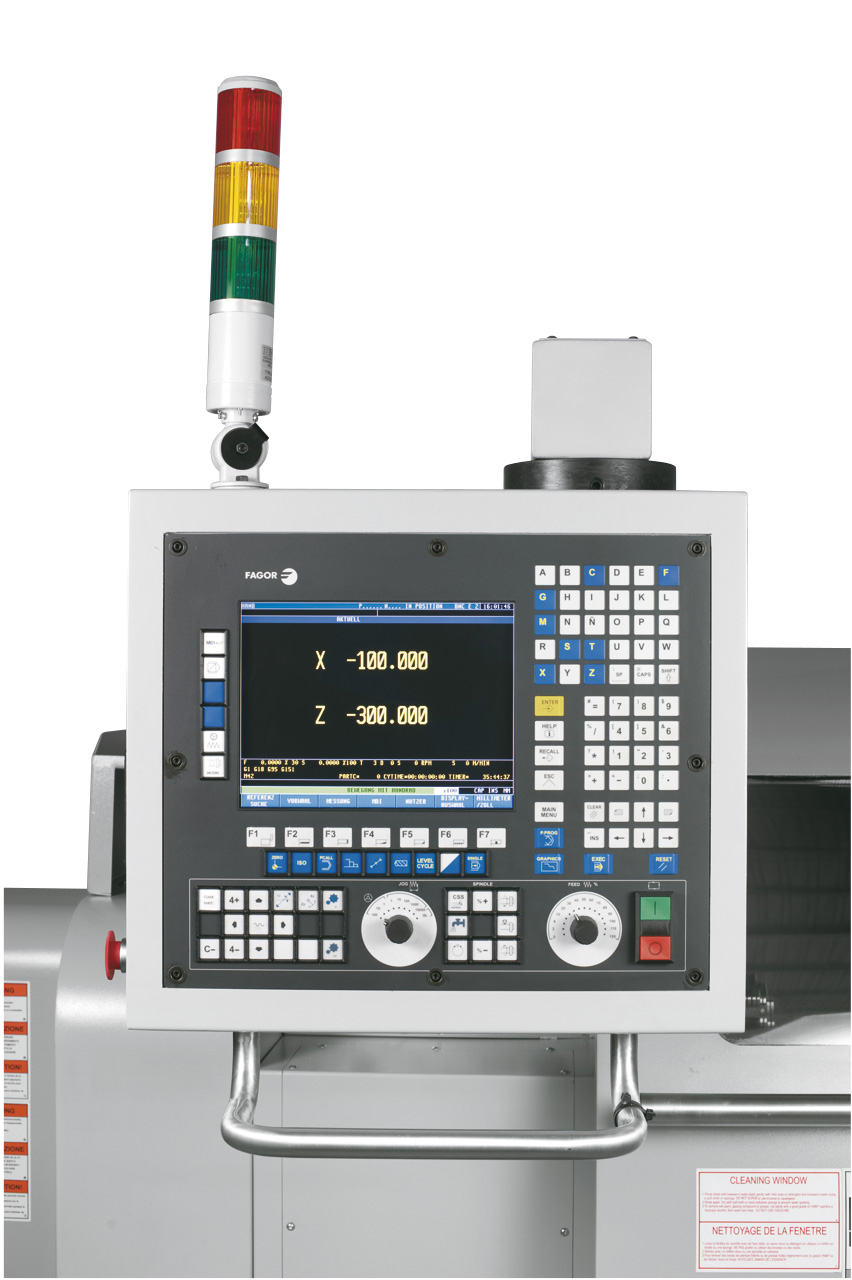

  • Bedienerfreundliche und leicht erlernbare Zyklensteuerung Fagor 8055 TC
  • Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 65 mm)

Technische Spezifikationen

Spitzenweite

1400 mm

Spitzenhöhe

230 mm

Umlaufdurchmesser über Bett

460 mm

Umlaufdurchmesser über Planschlitten

260 mm

Bettbreite

305 mm

Spindelbohrung

65 mm

Spindelaufnahme

A2-6

Drehzahlbereich, stufenlos

270 – 830 / 831 – 2500 U/min

Verfahrweg x-Achse

230 mm

Verfahrweg z-Achse

1350 mm

Eilgang x- / z-Achse

7,5 / 10 m/min

Pinolendurchmesser

68 mm

Pinolenweg

152 mm

Pinolenaufnahme

MK 4

Motor-Abgabeleistung S1 100%

7,5 kW

Motor-Aufnahmeleistung S6 40%

11,0 kW

Gewicht ca.

2600 kg

Lieferumfang

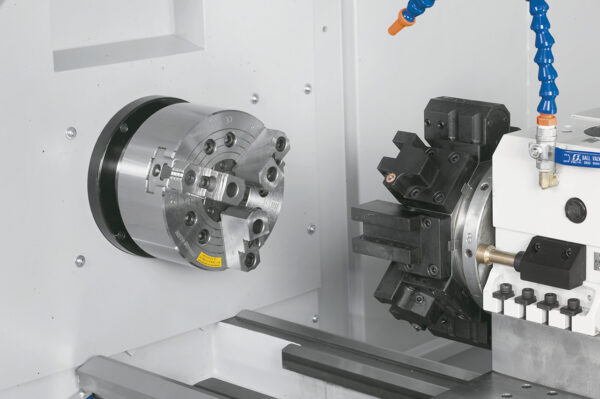

  • Hydraulisches 3-Backenfutter diam. 208 mm mit Hydraulikeinheit

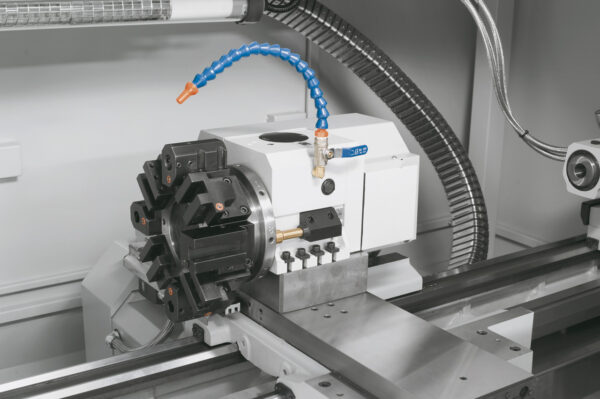

  • Automatischer 8-fach Werkzeugrevolver
  • Hydraulische Verstellung der Reitstockpinole
  • Zyklensteuerung Fagor 8055 TC

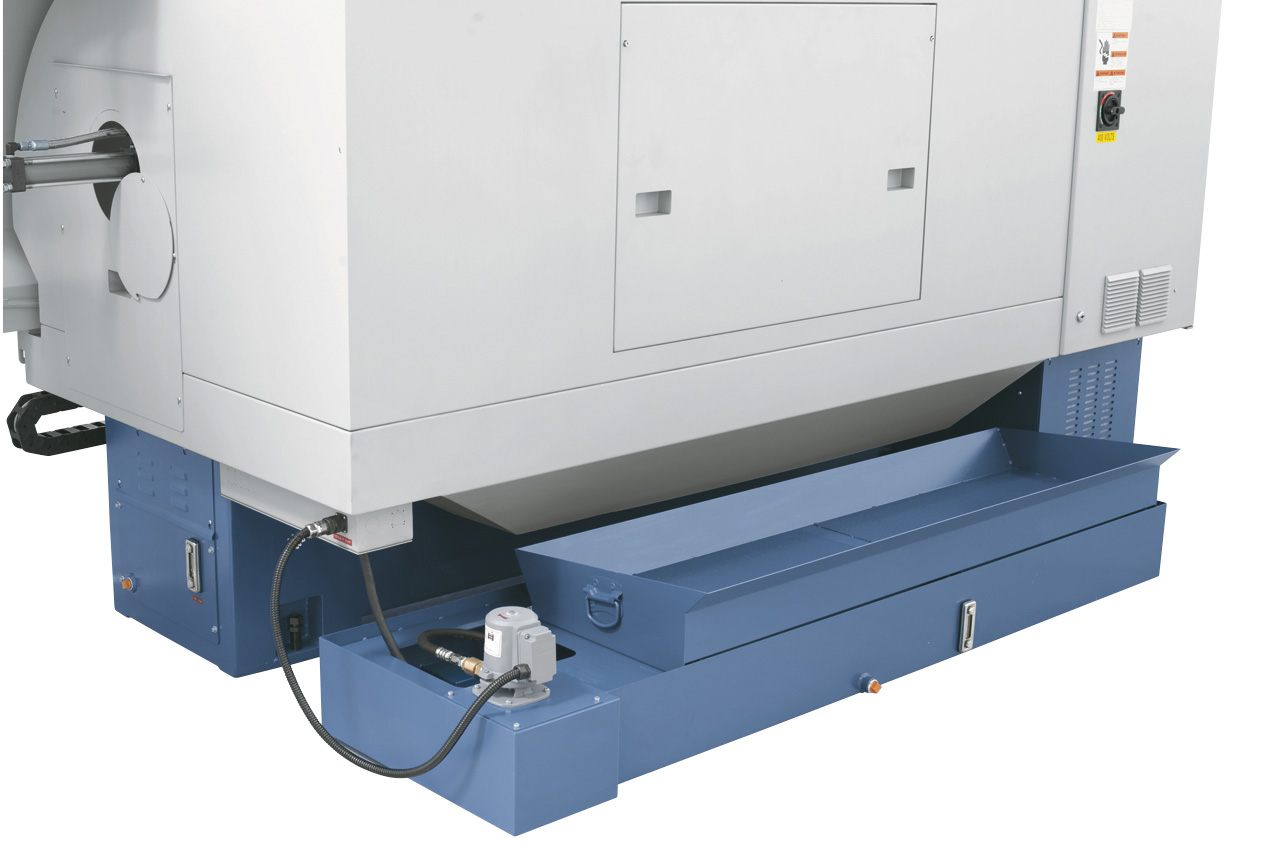

  • Kühlmitteleinrichtung
  • Vierfachstahlhalter
  • Maschinenleuchte
  • Mitlaufende Körnerspitze MK 4
  • Schwenkbares Bedienpult
  • Automatische Schmierung des Spindelkopfes
  • Automatische Schmierung des Längs- und Planschlittens
  • 2 Elektronische Handräder
  • Schnittstelle RS 232
  • Maschinenvollverkleidung
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Marke

Bernardo
