Optimum OPTImill Bohr-Fräsmaschine MH 35G
5.472,81€
inkl. 19 % MwSt. zzgl. Versandkosten
Universelle Präzisions-Bohr-Fräsmaschine mit Schaltgetriebe
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ? 0,015 mm in der Pinole gemessen
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Gut ablesbares digitales Display
- Bohrtiefenanschlag
- Rechts-/Linkslauf
- Gewindeschneidmodus
- Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt

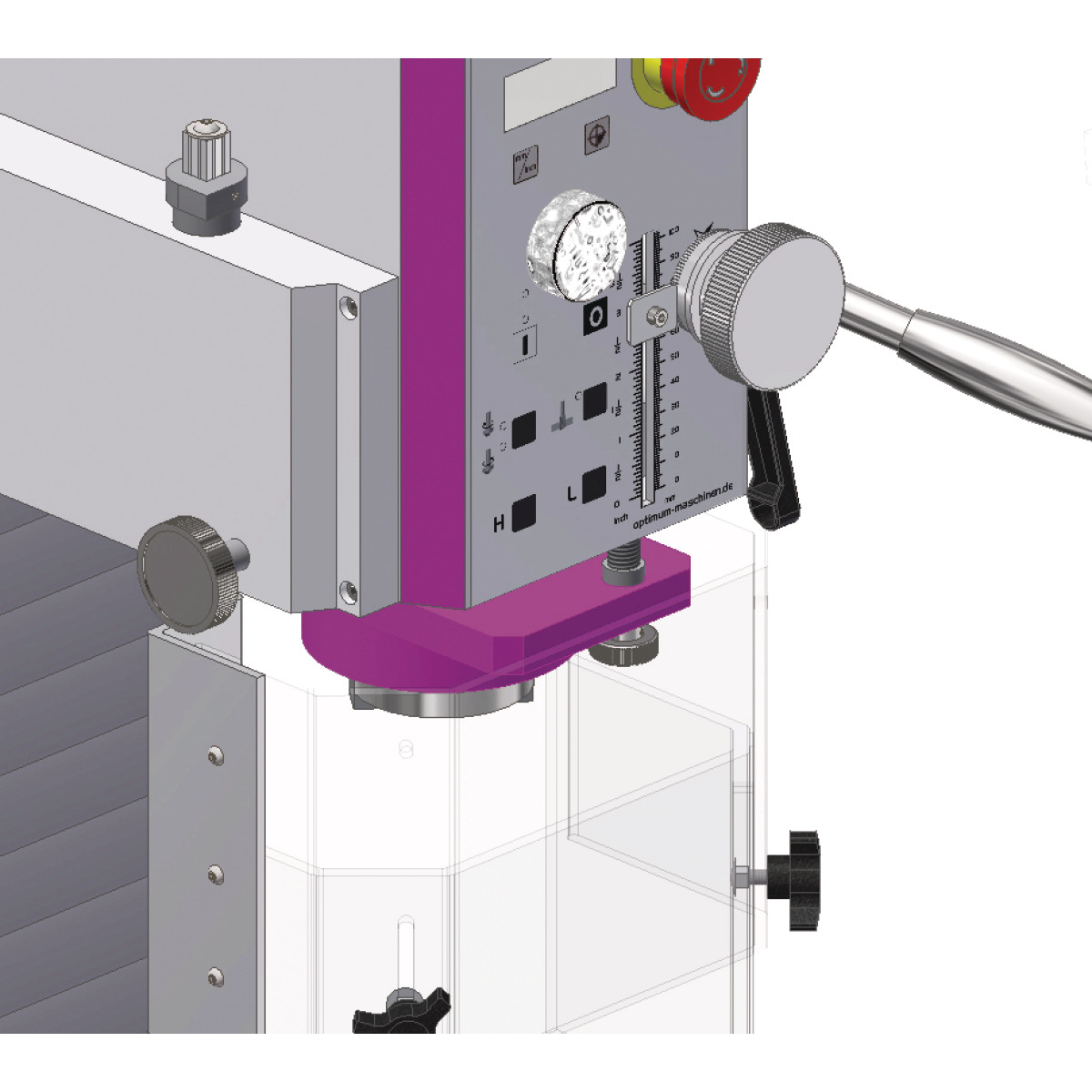

- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Getriebekopf neigbar ± 30°
- Spiel der Vorschubspindeln einstell- und nachstellbar
- Schwere, stabile und massive Säule aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision sowie nachstellbaren Keilleisten
- Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
- Optionaler, massiver, schwerer Stahlunterbau MSM 3 (Artikel Nr.: 3353014) sorgt für Stabilität
- Zweistufiger Industrie Motor und zusätzlich 6 Getriebestufen
Aktualisierte Version
- Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden
- Z-Säulenanbindung sehr stabil
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Spezifikationen

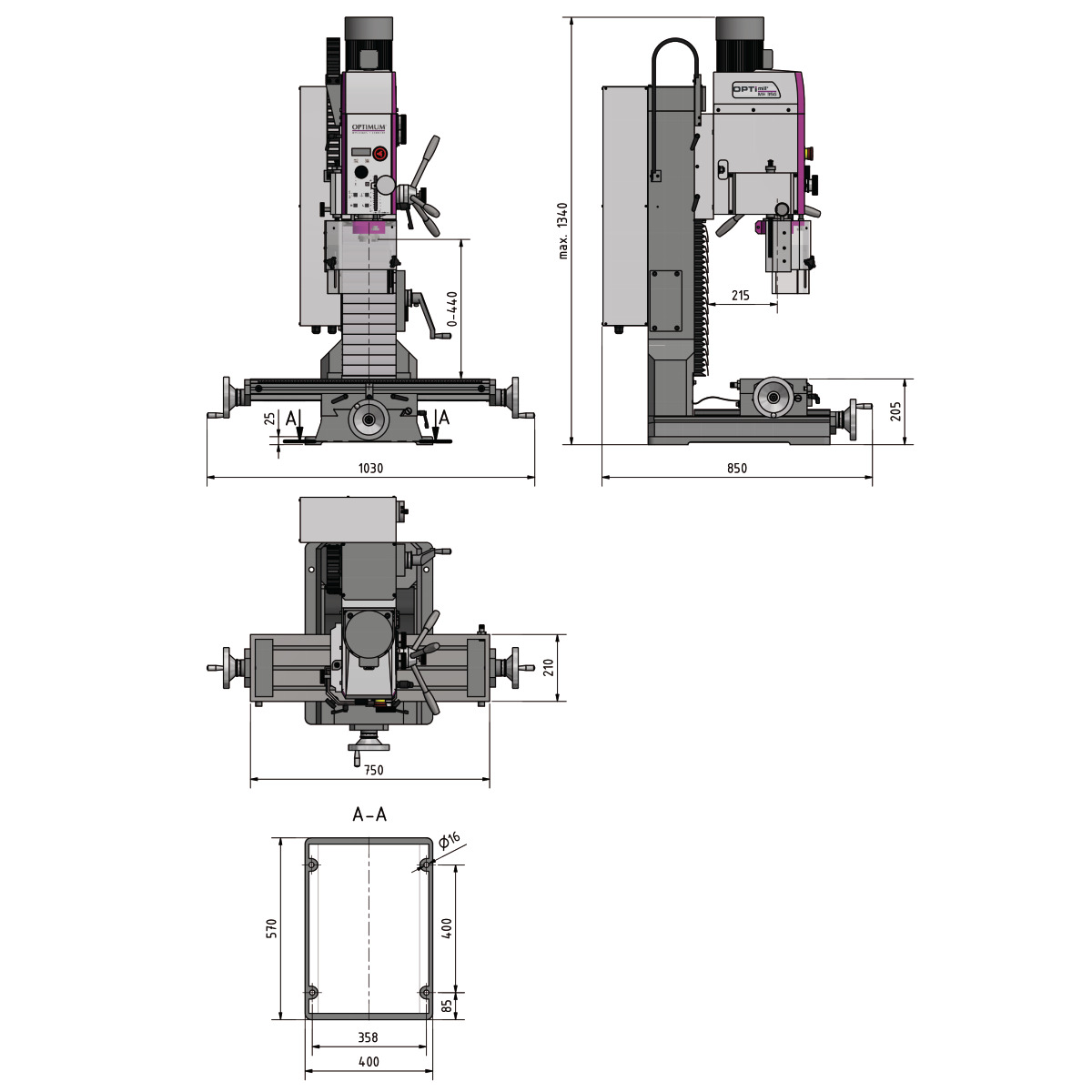

Abmessungen und Gewichte
- Länge (Produkt) ca.: 850 mm
- Breite/Tiefe (Produkt) ca.: 1030 mm
- Höhe (Produkt) ca.: 1340 mm
- Gewicht (Netto) ca.: 318 kg
- Bohr-Fräskopf Neigebereich: ± 30 °
- Messerkopfgröße max.: 80 mm
- Schaftfräsergröße max.: 28 mm
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 28 mm
- Abgabeleistung (Motorleistung): 1,1 / 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Horizontalfrästisch Länge: 750 mm
- Horizontalfrästisch Breite: 210 mm
- Abstand Vertikalspindel – Horizontalfrästisch max.: 440 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 170 kg
- Norm: DIN EN 55011
- EMV-Klasse: C2
- Verfahrweg X-Achse manuell: 450 mm
- Verfahrweg Y-Achse manuell: 200 mm
- Verfahrweg Z-Achse manuell: 460 mm
- Vertikalspindel Ausladung: 215 mm
- Vertikalspindel Spindelaufnahme: BT 30
- Vertikalspindel Drehzahlbereich: 220 ? 3100 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2 x 6 Stufen
- Vertikalspindel Pinolendurchmesser: 68 mm
- Vertikalspindel Pinolenhub: 90 mm
Bohr-Fräskopf
Bohr-Fräsleistung
Elektrische Daten
Frästisch horizontal
Normen und Zulassungen
Verfahrweg
Vertikalspindel
Lieferumfang
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Telefon: 0951 96555-0
info@optimum-maschinen.de
Produktidentifikationsmerkmale
Produktname: Optimum OPTImill Bohr-Fräsmaschine MH 35G
Artikelnummer: 3338166
GTIN: 4030635050930
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
