Optimum OPTImill Bohr-Fräsmaschine MH 35V
6.067,81€
inkl. 19 % MwSt. zzgl. Versandkosten
Universelle Präzisions-Bohr-Fräsmaschinen mit Schaltgetriebe und elektronisch regelbarem Antrieb
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ? 0,015 mm in der Pinole gemessen
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Gut ablesbares digitales Display
- Bohrtiefenanschlag
- Rechts-/Linkslauf
- Gewindeschneidmodus
- Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Getriebekopf neigbar ± 30°
- Spiel der Vorschubspindeln einstell- und nachstellbar
- Schwere, stabile und massive Säule aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung für hohe Stabilität und Präzision sowie nachstellbaren Keilleisten
- Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
- Optionaler, massiver, schwerer Stahlunterbau MSM 3 (Artikel Nr.: 3353014) sorgt für Stabilität
- Zweistufiger Industrie Motor und zusätzlich 6 Getriebestufen
Aktualisierte Version
- Maschinenfuß verstärkt und keilförmig nach vorne gegossen um im hinteren Bereich durch mehr Material noch mehr Steifigkeit zu erzeugen. Der ganze Tisch kann überfräst werden

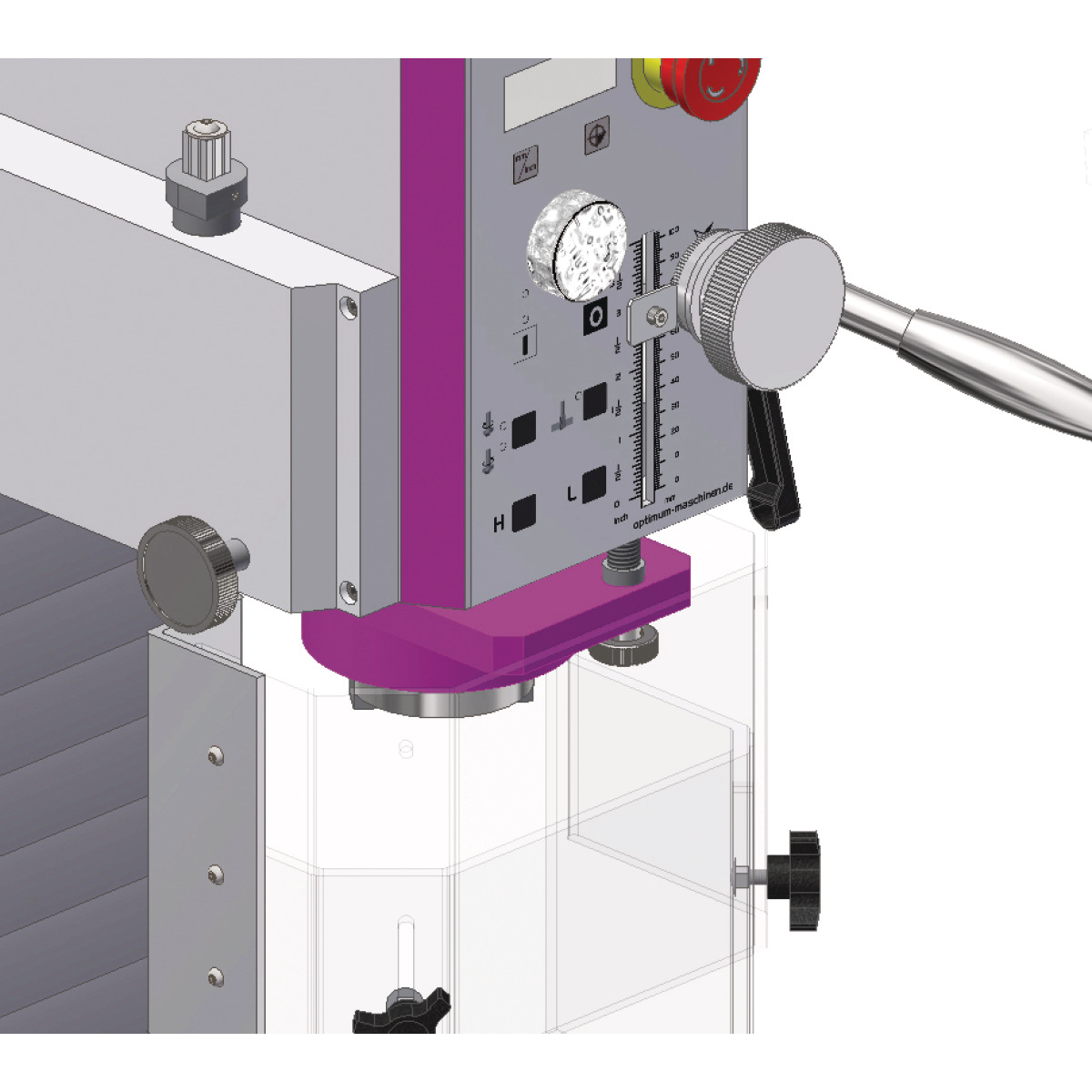

- Z-Säulenanbindung sehr stabil
MH 35V
- Elektrische Z-Achsenverstellung
- Größerer Tisch und dadurch mehr Verfahrweg in X-Achse
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Spezifikationen

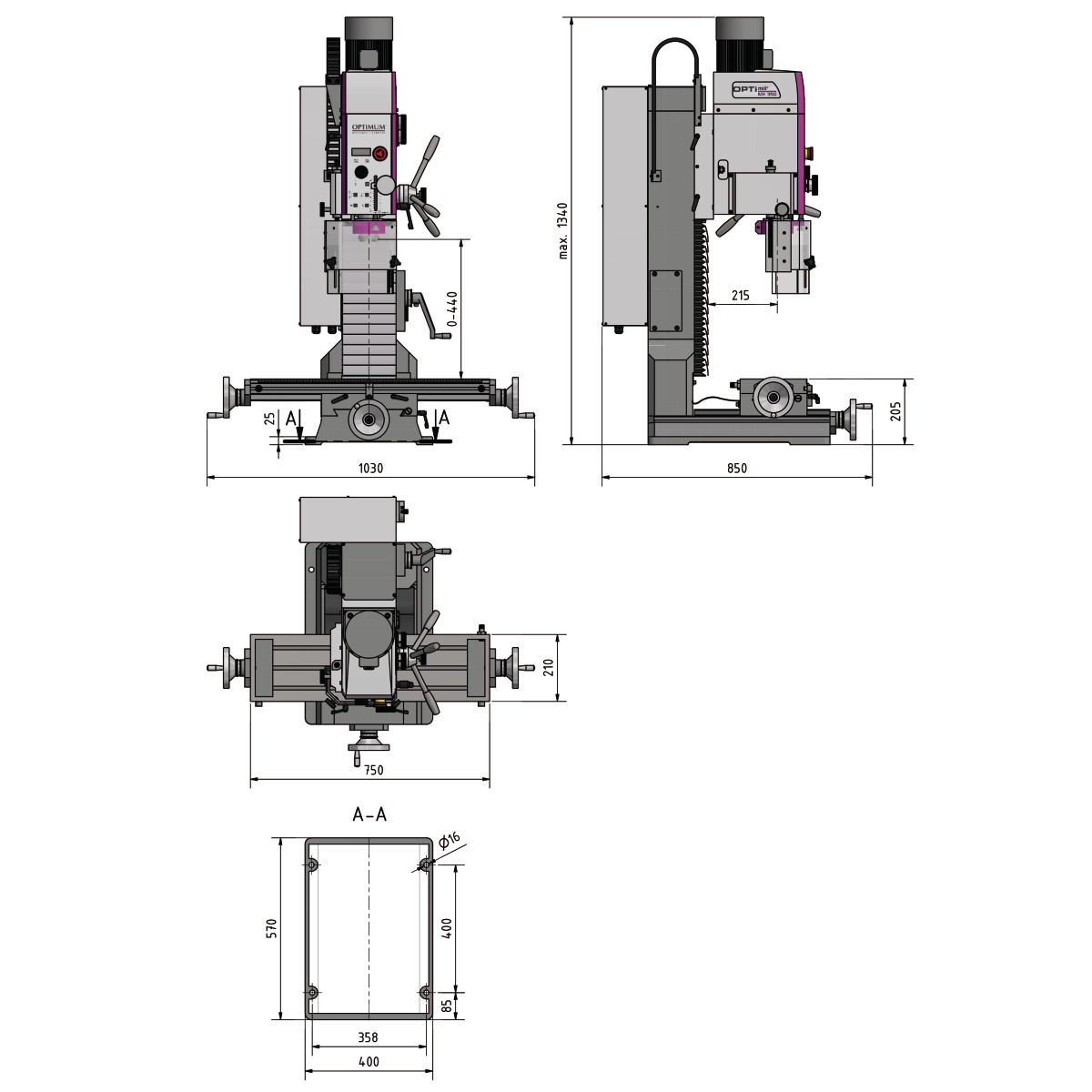

Abmessungen und Gewichte
- Länge (Produkt) ca.: 850 mm
- Breite/Tiefe (Produkt) ca.: 1030 mm
- Höhe (Produkt) ca.: 1340 mm
- Gewicht (Netto) ca.: 318 kg
- Bohr-Fräskopf Neigebereich: ± 30 °
- Messerkopfgröße max.: 80 mm
- Schaftfräsergröße max.: 28 mm
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 28 mm
- Abgabeleistung (Motorleistung): 1,1 / 1,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Horizontalfrästisch Länge: 750 mm
- Horizontalfrästisch Breite: 210 mm
- Abstand Vertikalspindel – Horizontalfrästisch max.: 440 mm
- Horizontalfrästisch T-Nuten Größe: 12 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 170 kg
- Norm: DIN EN 55011
- EMV-Klasse: C2
- Verfahrweg X-Achse manuell: 450 mm
- Verfahrweg Y-Achse manuell: 200 mm
- Verfahrweg Z-Achse manuell: 460 mm
- Vertikalspindel Ausladung: 215 mm
- Vertikalspindel Spindelaufnahme: BT 30
- Vertikalspindel Drehzahlbereich: 220 ? 3100 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2 x 6 Stufen
- Vertikalspindel Pinolendurchmesser: 68 mm
- Vertikalspindel Pinolenhub: 90 mm
Bohr-Fräskopf
Bohr-Fräsleistung
Elektrische Daten
Frästisch horizontal
Normen und Zulassungen
Verfahrweg
Vertikalspindel
Lieferumfang
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Telefon: 0951 96555-0
info@optimum-maschinen.de
Produktidentifikationsmerkmale
Produktname: Optimum OPTImill Bohr-Fräsmaschine MH 35V
Artikelnummer: 3338171
GTIN: 4030635050961
Sicherheits- und Warnhinweise
Warnzeichen:
Gebotszeichen:
Verbotszeichen:
Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
