Beschreibung
- Präzise Verarbeitung

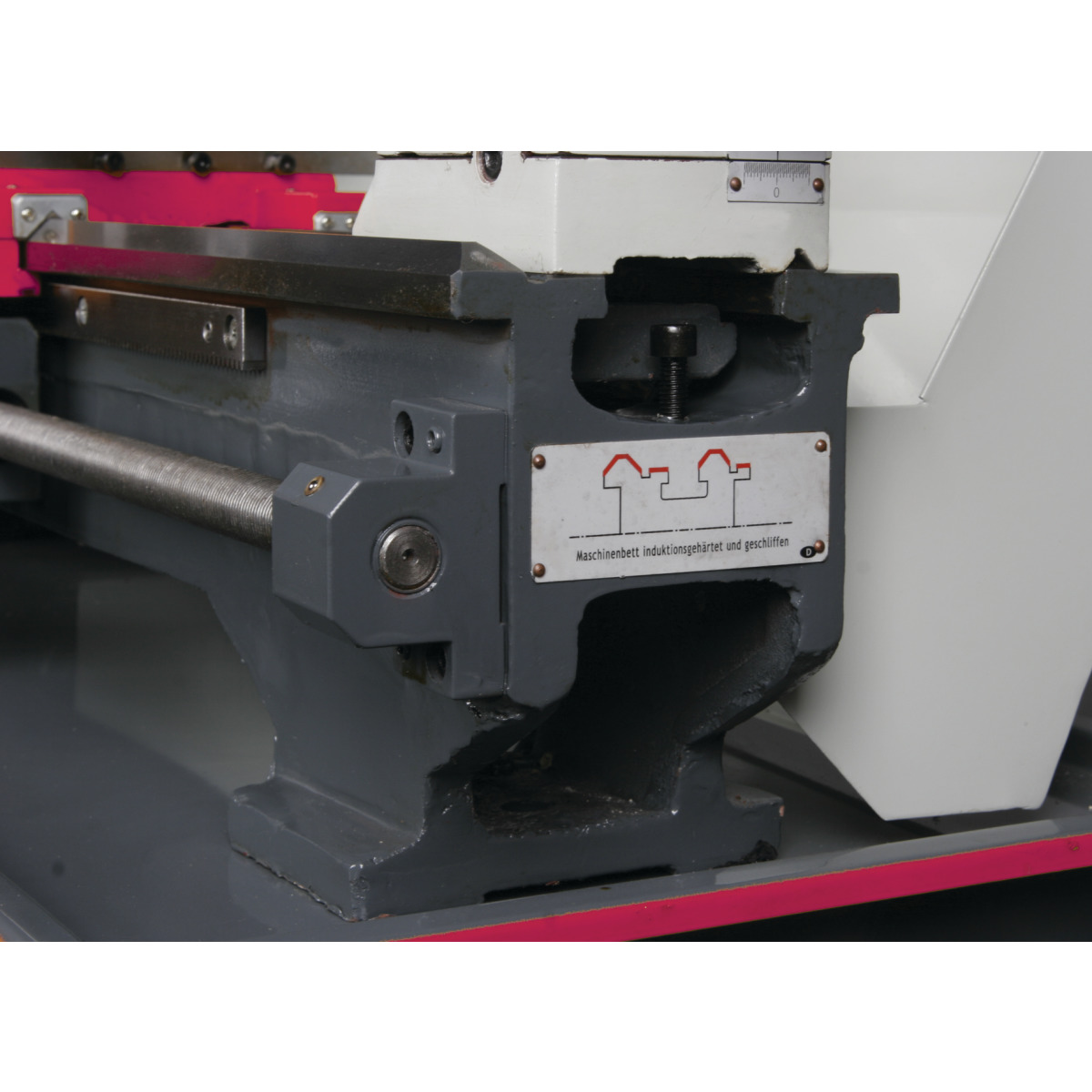

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Zwei Kegelrollenlager in P5 Qualität
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rundlaufgenauigkeit – Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel

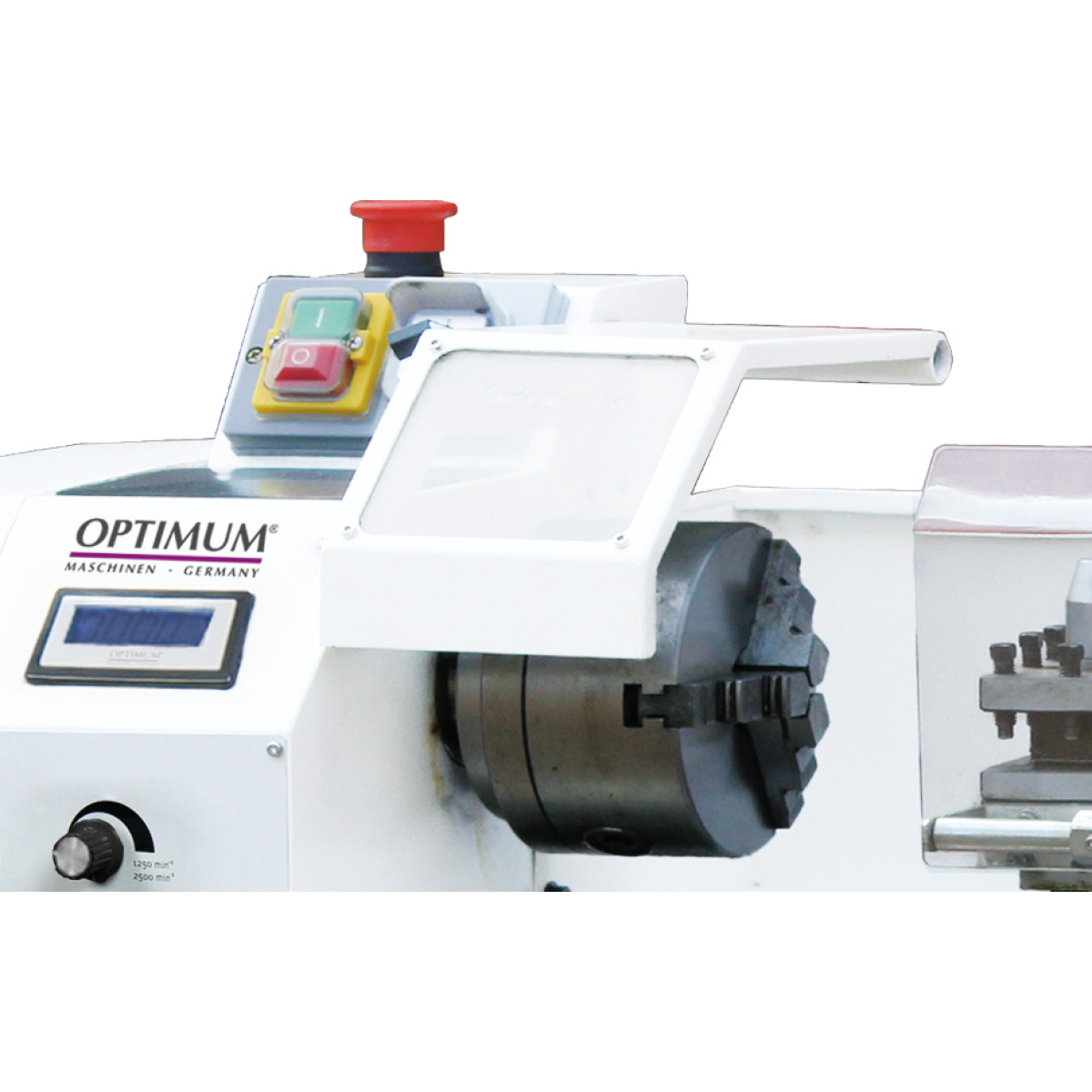

- Not-Halt-Schlagschalter
- Drucklager
- Umfangreiches Zubehör
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig
TU 2406V

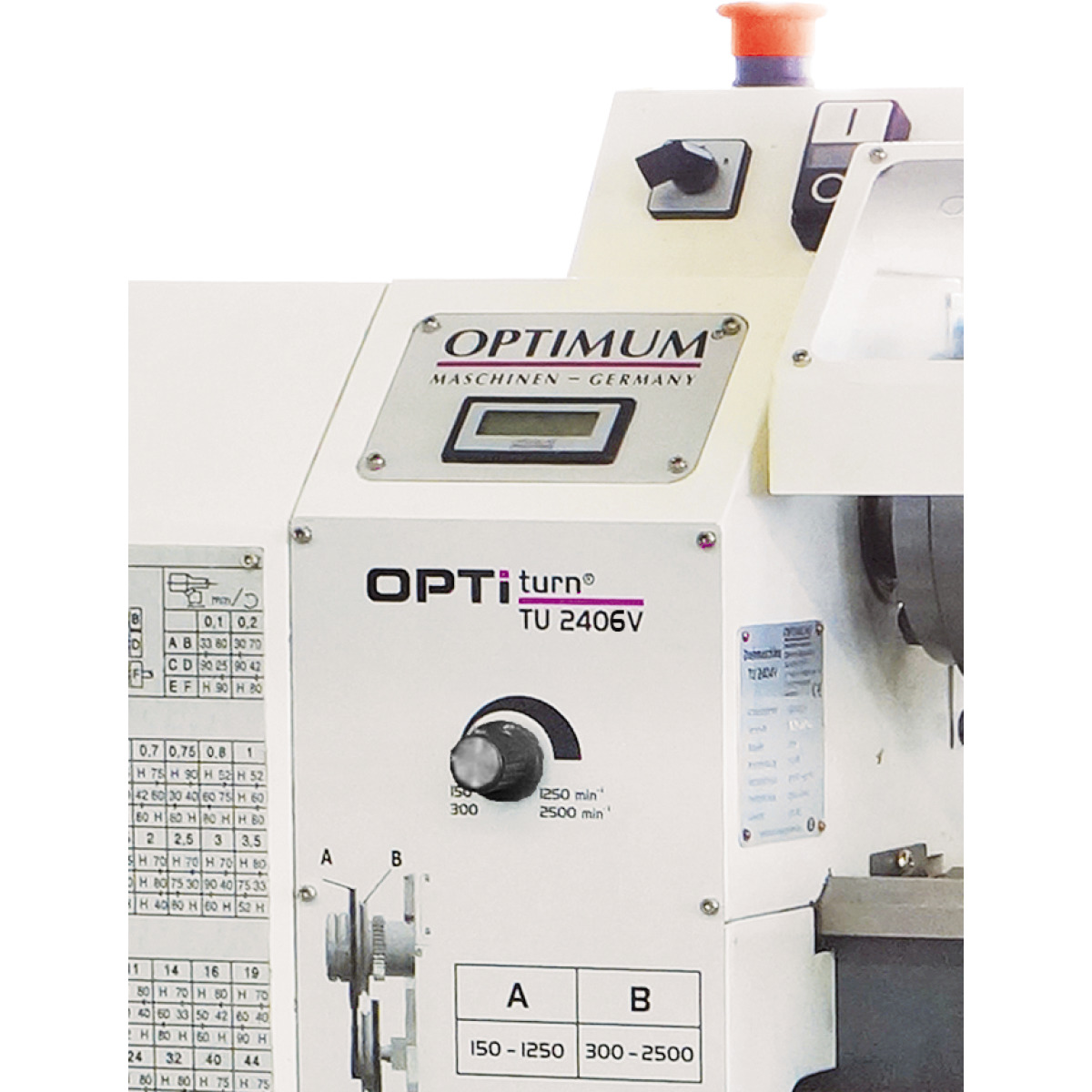

- Drehzahlwechsel leicht einstellbar über Potentiometer

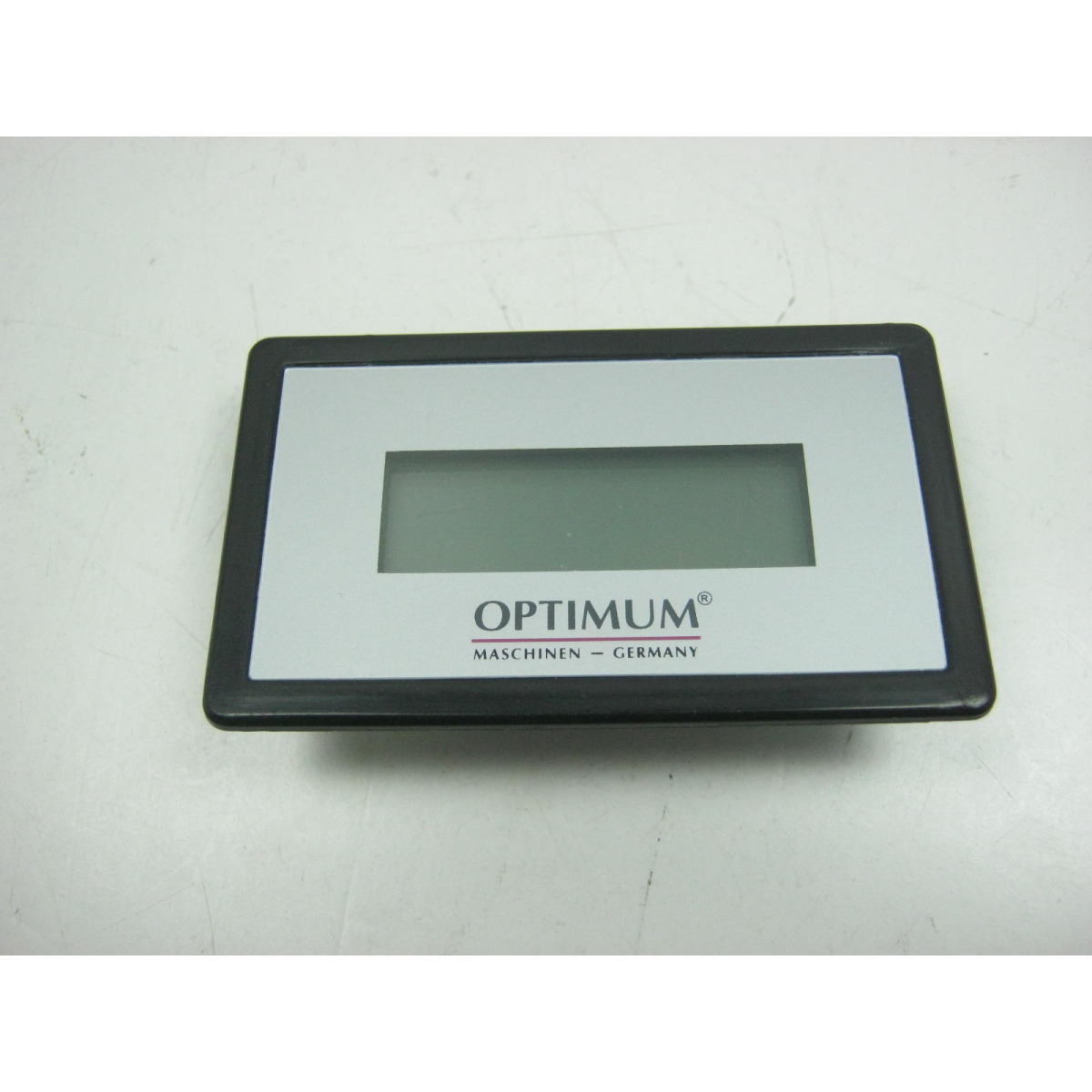

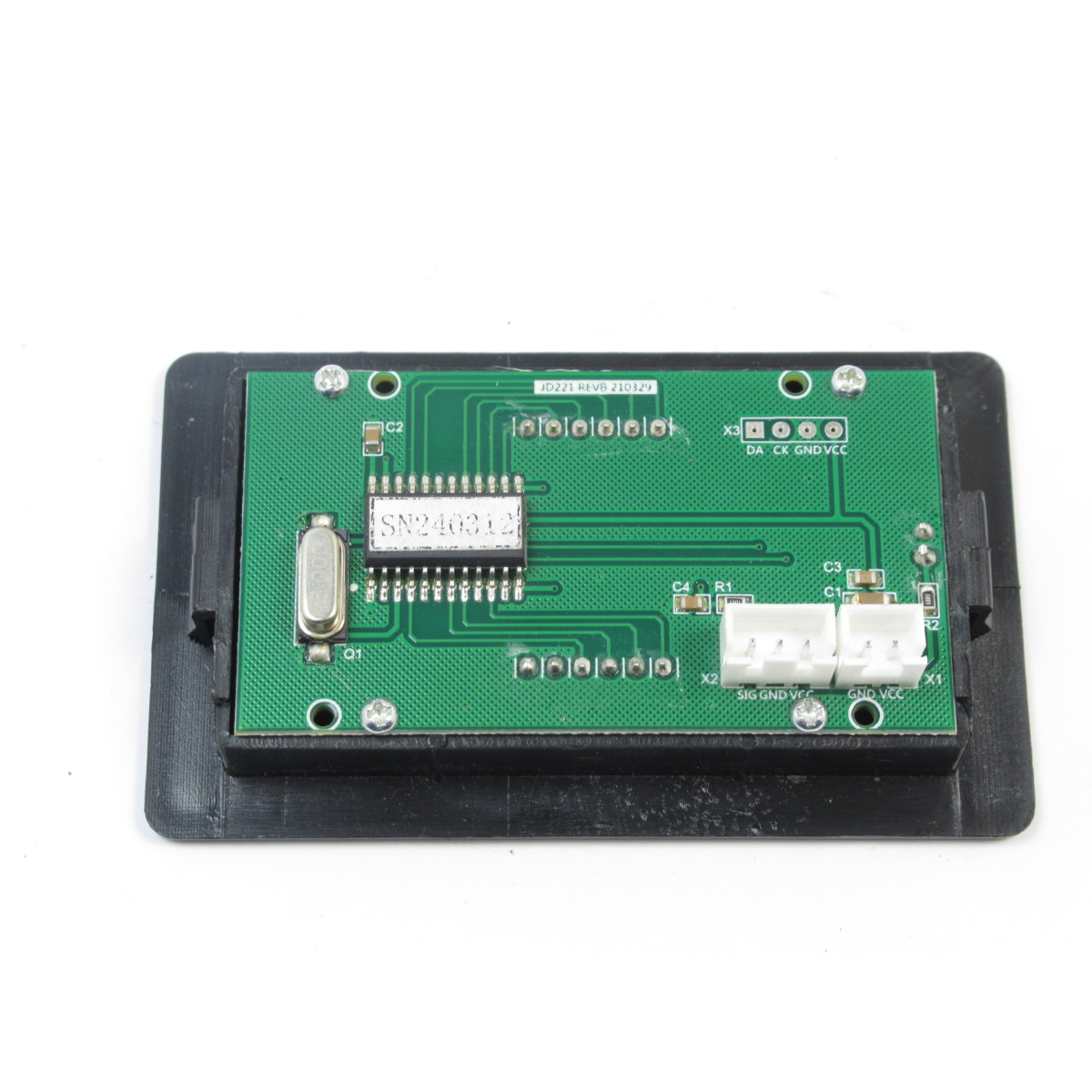

- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Technische Spezifikationen

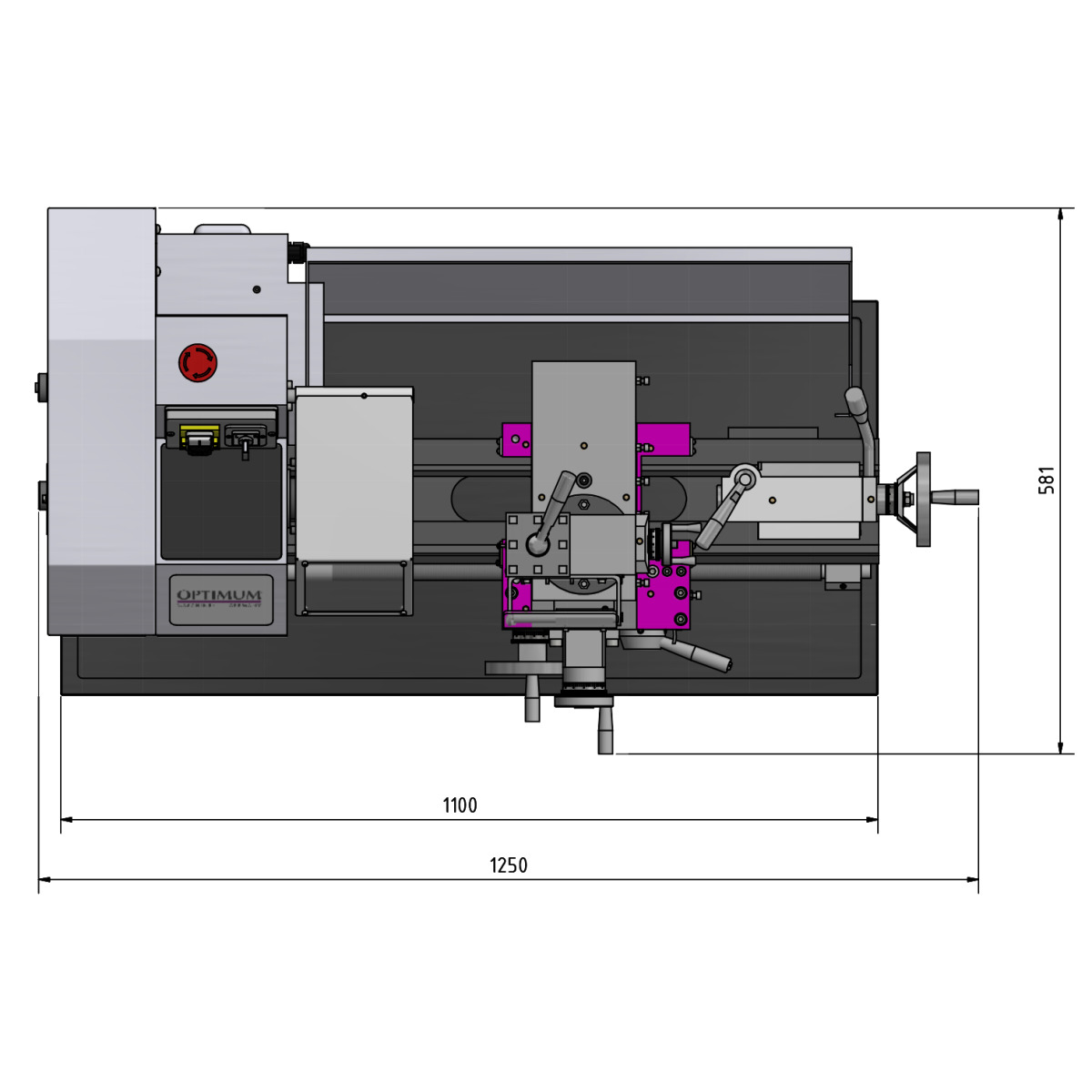

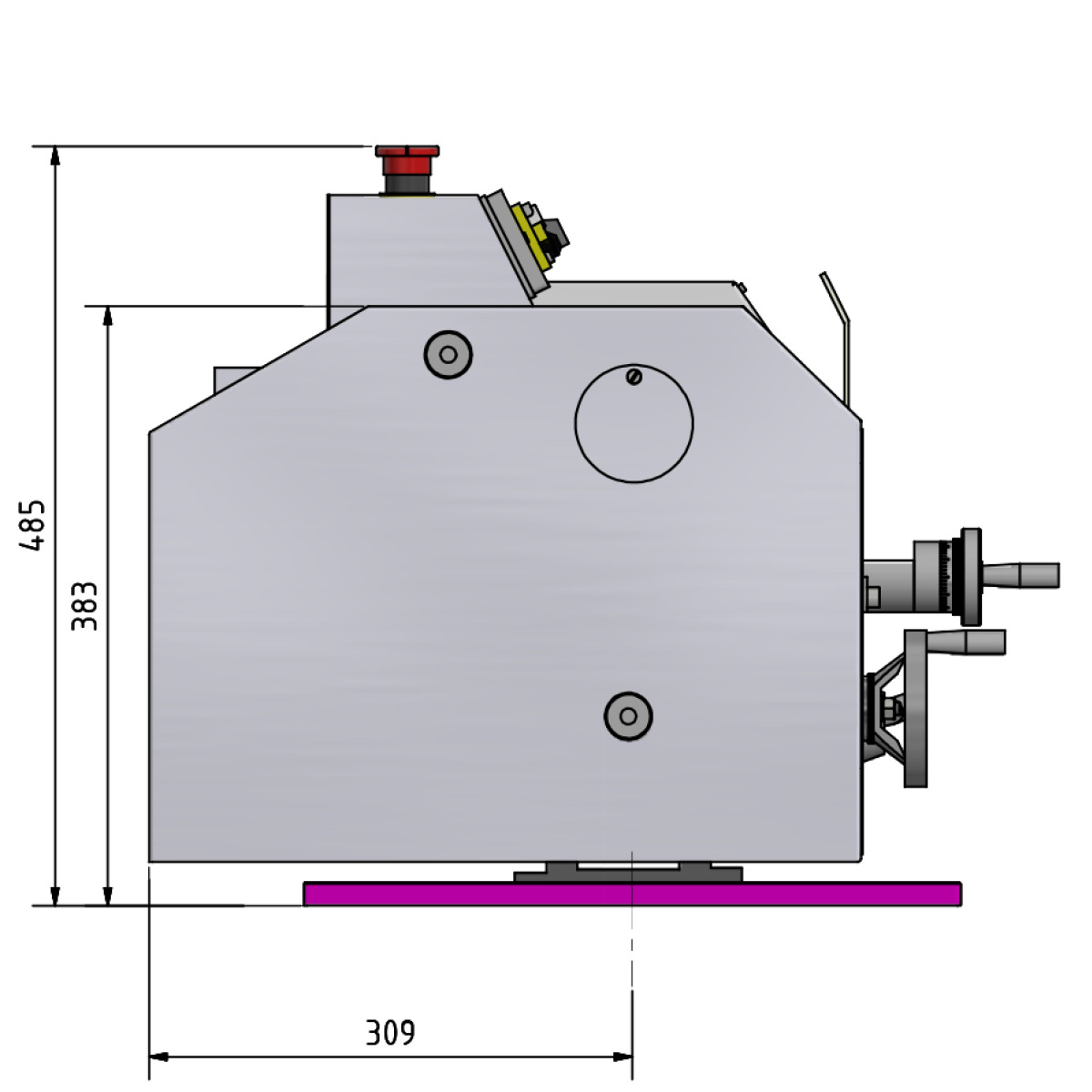

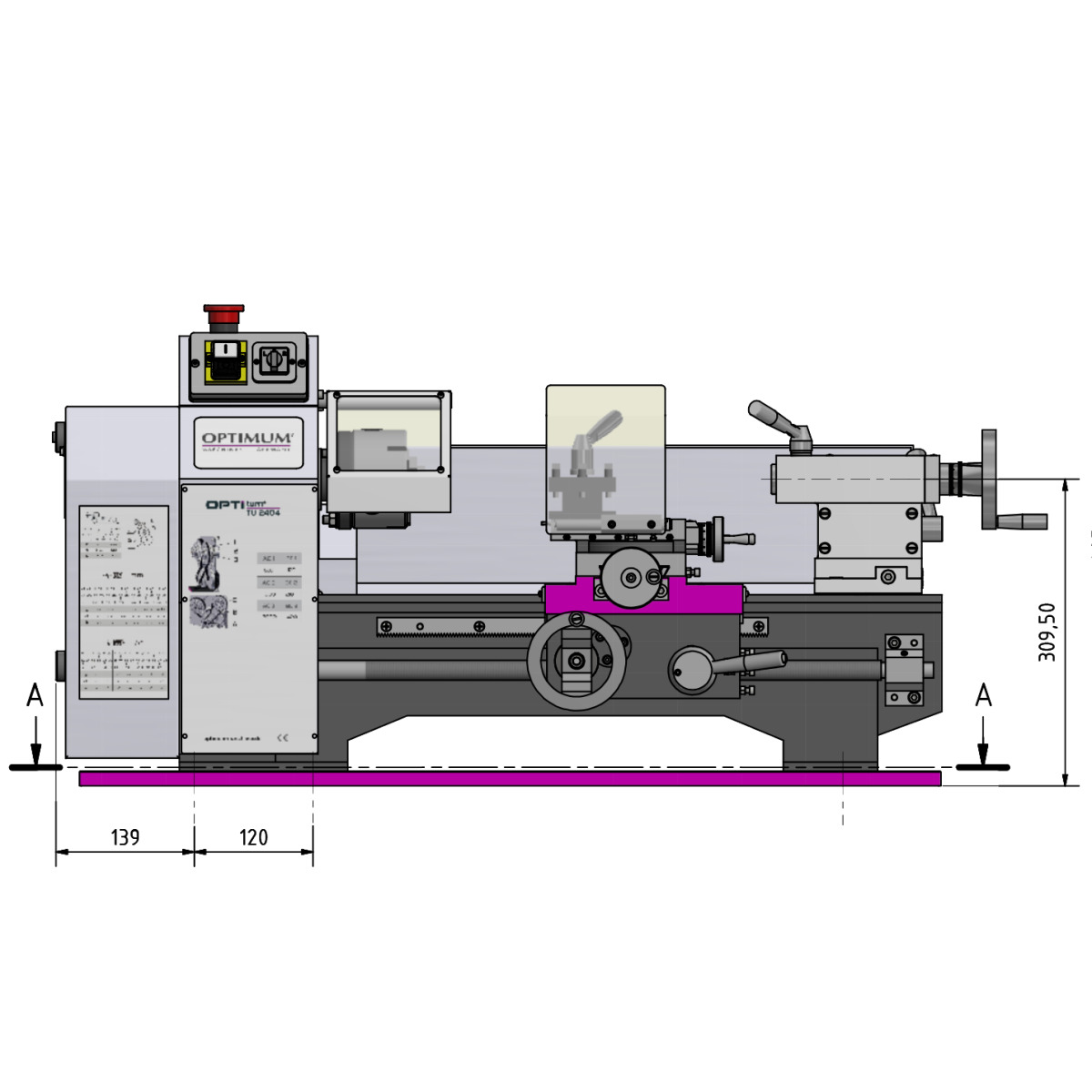

Abmessungen und Gewichte
- Länge (Produkt) ca.: 1250 mm
- Breite/Tiefe (Produkt) ca.: 594 mm
- Höhe (Produkt) ca.: 484 mm
- Gewicht (Netto) ca.: 125 kg
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Maschinenbett: 250 mm
- Umlaufdurchmesser über Planschlitten: 148 mm
- Bettbreite: 133 mm
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Drehzahlbereich: 150 ? 2500 min¯¹
- Leistung Antriebsmotor: 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Norm: DIN EN 55011
- EMV-Klasse: C1
- Spindelaufnahme: zylindrisch Ø 52 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 21 mm
- Stahlhalter Aufnahmehöhe max.: 12 mm
- Spindelkonus: MK 3
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 60 mm
- Steigung Metrisch: 0,4 ? 3,5 mm/U
- Anzahl der Steigungen Metrisch: 14
- Steigung Zoll: 44 ? 10 Gg/1″
- Anzahl der Steigungen Zoll: 12
- Verfahrweg Oberschlitten: 75 mm
- Verfahrweg Planschlitten: 120 mm
- Verfahrweg Bettschlitten: 550 mm
Arbeitsbereiche
Drehzahlbereich
Elektrische Daten
Normen und Zulassungen
Spindel
Reitstock
Steigungen
Verfahrweg
Lieferumfang
- Dreibacken-Drehfutter Ø 125 mm,
zentrisch spannend - Feste Zentrierspitze MK 2 und MK 3
- Spritzwand
- Spänewanne
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Produktsicherheit
Hersteller- & Kontaktinformationen
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Telefon: 0951 96555-0
info@optimum-maschinen.de
Produktidentifikationsmerkmale
Produktname: Optimum OPTIturn Drehmaschine TU 2406V
Artikelnummer: 3420355
GTIN: 4030635024238
Sicherheits- und Warnhinweise
Warnzeichen:




Gebotszeichen:



Verbotszeichen:



Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
