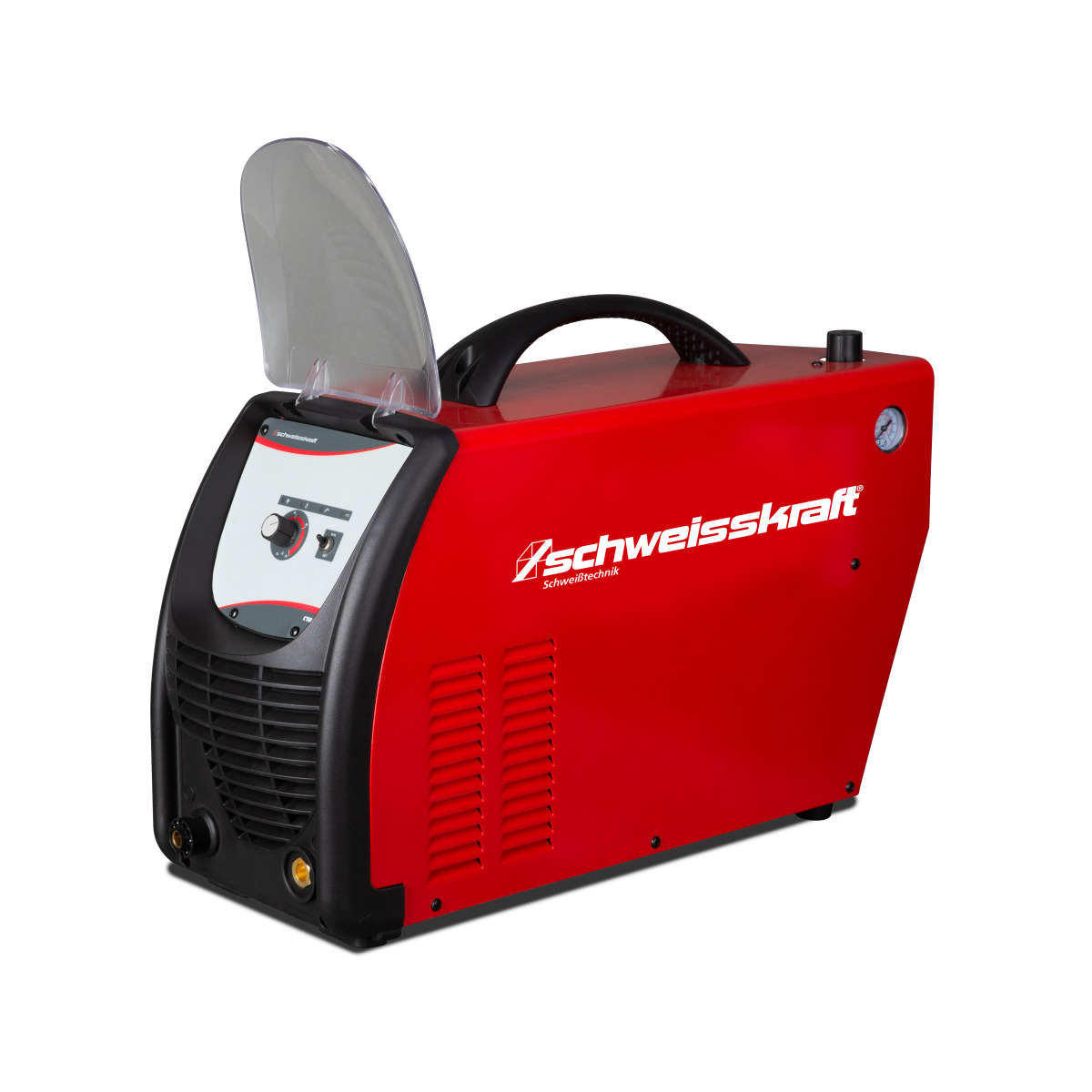

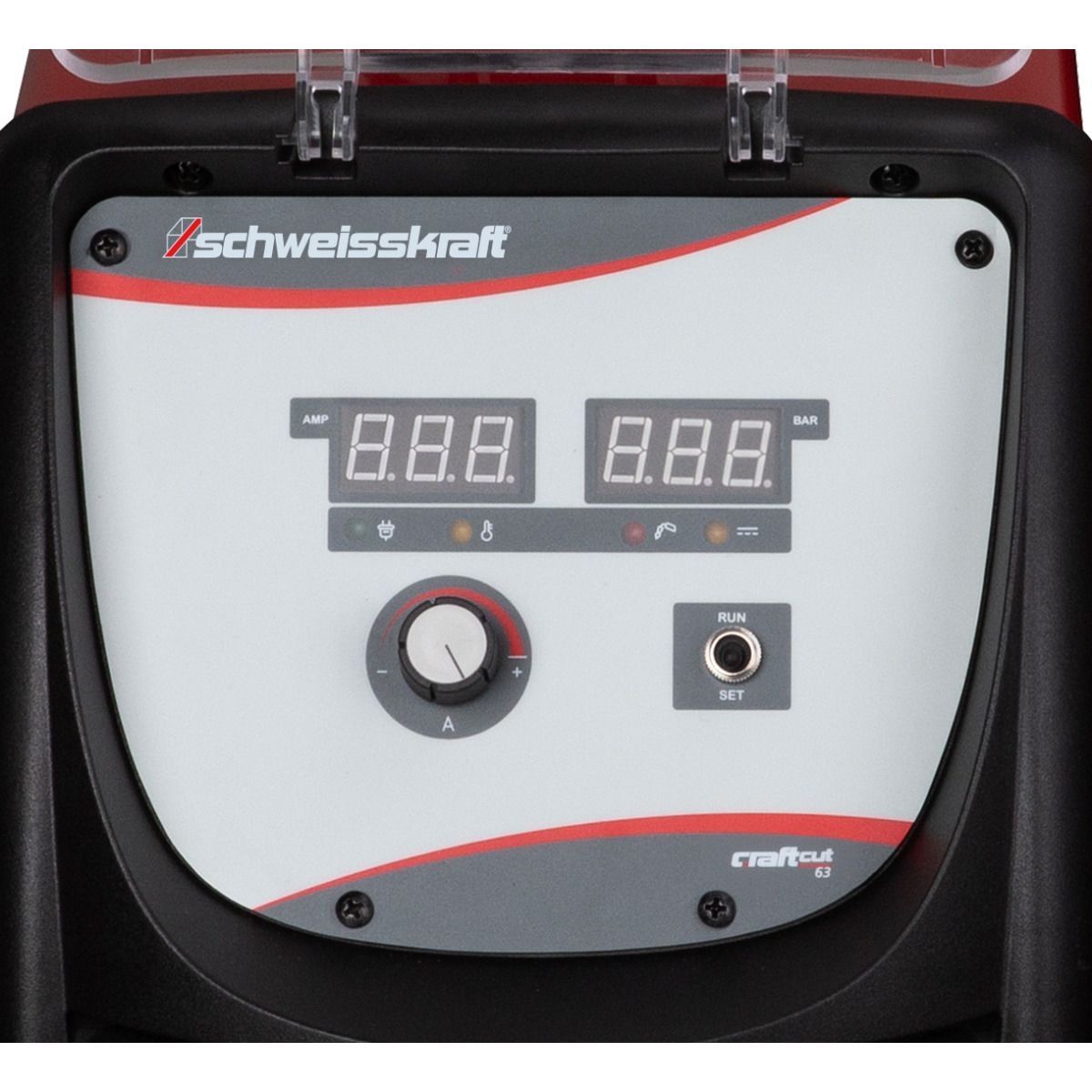

Schweisskraft CRAFT-CUT Plasma-Schneidgerät 63

Technische Spezifikationen

Abmessungen und Gewichte

• Länge (Produkt) ca.: 660 mm
• Breite/Tiefe (Produkt) ca.: 240 mm
• Höhe (Produkt) ca.: 445 mm
• Gewicht (Netto) ca.: 23.4 kg

Einstellbereich

• Einstellbereich Plasma ca.: 20 ? 65 A

Einschaltdauer

• Einschaltdauer Plasma: 90 %
• Strom bei ED 100% 40°C Plasma: 61 A

Elektrische Daten

• Anschlussspannung: 400 V
• Netzfrequenz: 50 / 60 Hz

Gerätedaten

• Luftbedarf: 140 l/min
• Betriebsdruck: 5 bar

Grundfunktionen

• Verfahren:
  • Plasmaschneiden
• Blechdicken:
  • bis max. 30 mm Trennschnitt
• Grundwerkstoffe:
  • alle elektrisch leitenden Metalle, auch beschichtet
  • Edelstahl
  • Aluminum
  • Stahl
  • Buntmetalle
• Typische Anwendungen:
  • Anlagen-, Behälter-, Maschinen-, Stahlbau
  • Chemieanlagenbau
  • Instandsetzung/Reparatur
  • Industrieanlagen- und Rohrleitungsbau
  • Baustelle und Montage

Normen und Zulassungen

• Norm: IEC 60974-1:2012
• EMV-Klasse: A
• Erläuterung EMV-Klasse: Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt.
• Kennzeichnung: CE

Leistungsaufnahme

• Leistungsaufnahme Plasma: 7.8 kVA

Schnittleistung

• Qualitätsschnitt Stahl (ST37) max.: 25 mm
• Trennschnitt Stahl (ST37) max.: 30 mm
• Qualitätsschnitt Edelstahl max.: 25 mm
• Trennschnitt Edelstahl max.: 30 mm
• Qualitätsschnitt Aluminium max.: 20 mm
• Trennschnitt Aluminium max.: 22 mm

Elektrischer Anschluss

• Erforderliche Generatorleistung: >12.5 kVA
• Positive Netzspannungstoleranz: 10 %
• Negative Netzspannungstoleranz: 10 %
• Leerlaufspannung: 450 V
• Anschlusskabellänge: 2.2 m
• Stromaufnahme: 18 A
