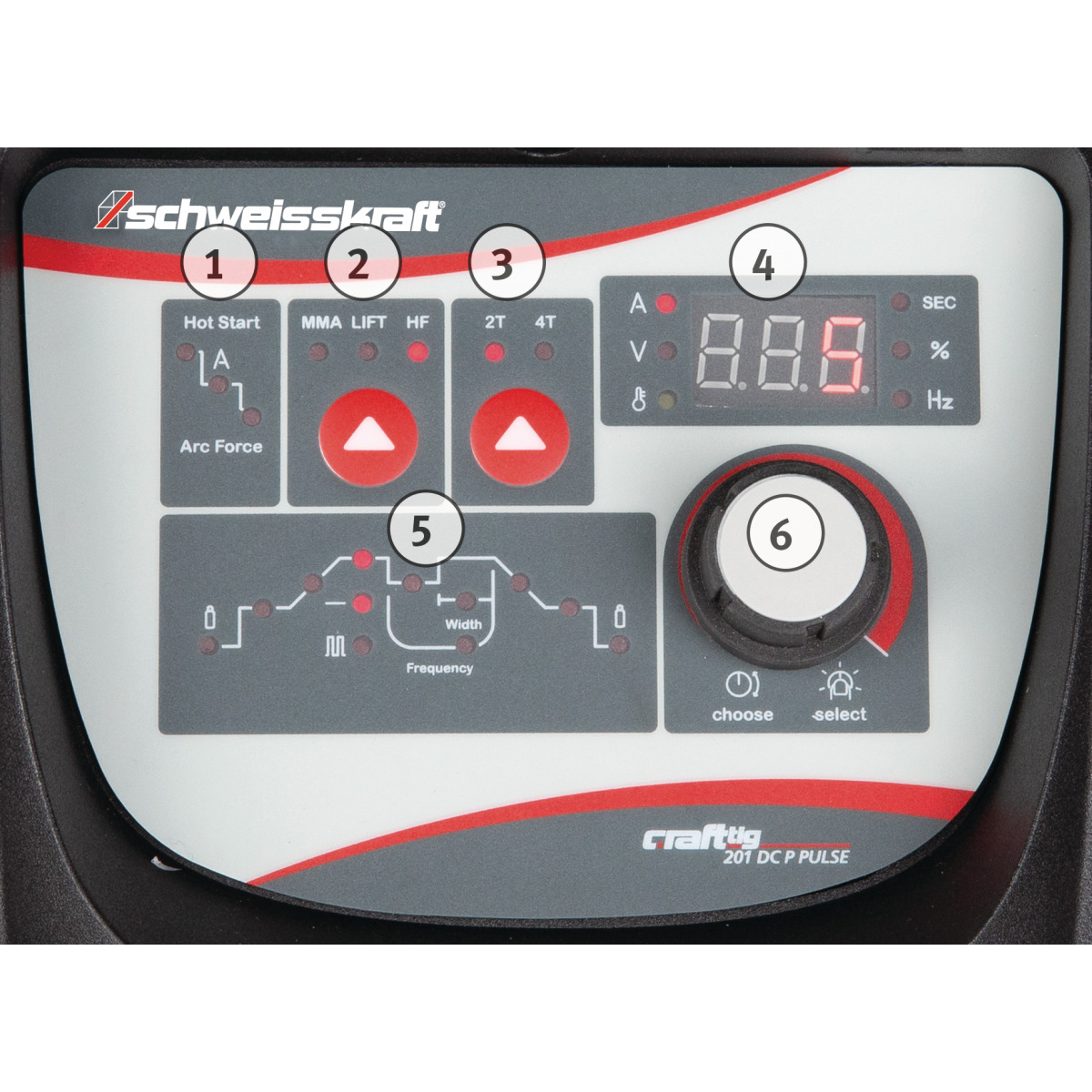

Schweisskraft CRAFT-TIG Tragbarer WIG DC Inverter 201 DC P PULSE Set

Technische Spezifikationen

Abmessungen und Gewichte

• Länge (Produkt) ca.: 500 mm
• Breite/Tiefe (Produkt) ca.: 150 mm
• Höhe (Produkt) ca.: 280 mm
• Gewicht (Netto) ca.: 9,7 kg

Ausstattung

• Leistungsfaktorkorrektur: ?
• Verfahren WIG-Pulsen: ?

Einstellbereich

• Einstellbereich WIG: 5 ? 200 A
• Einstellbereich Elektrode: 5 ? 200 A

Einschaltdauer

• Einschaltdauer bei max. Strom 40°C WIG: 50 %
• Einschaltdauer bei max. Strom 40°C Elektrode: 30 %
• Strom bei ED 100% 40°C WIG: 145 A
• Strom bei ED 100% 40°C Elektrode: 135 A

Elektrische Daten

• Anschlussspannung: 230±10% V
• Netzfrequenz: 50/60 Hz
• Leistungsfaktor: 0.99 cos phi
• Gesamtleistung: WIG 4,5/Elektrode 6,9 kVA
• Stromaufnahme WIG DC: 19,7 A
• Stromaufnahme Elektrode DC: 30,1 A

Elektrode

• Schweißbare Elektroden: 1,6 ? 4,0 mm

Gerätedaten

• Pulsfrequenz: 0,5 ? 200 Hz
• Zündung: Hochfrequenz
• Brennerkühlung: Gas

Grundfunktionen

• Blechdicken: 0,5 ? 10 mm

Normen und Zulassungen

• Norm: EN 60974-1:2012, EN 60974-10:2014
• EMV-Klasse: A
• Erläuterung EMV-Klasse: Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt.

Leistungsaufnahme

• Leistungsaufnahme WIG: 4,5 kVA
• Leistungsaufnahme Elektrode: 6,9 kVA
• Wirkungsgrad: 84 %

Elektrischer Anschluss

• Erforderliche Generatorleistung: >6,9 kVA
• Leerlaufspannung: TIG 66,5, MMA 66,7 V
• Anschlusskabellänge: 2,2 m
• Leistungsaufnahme im Leerlauf: < 50 W
