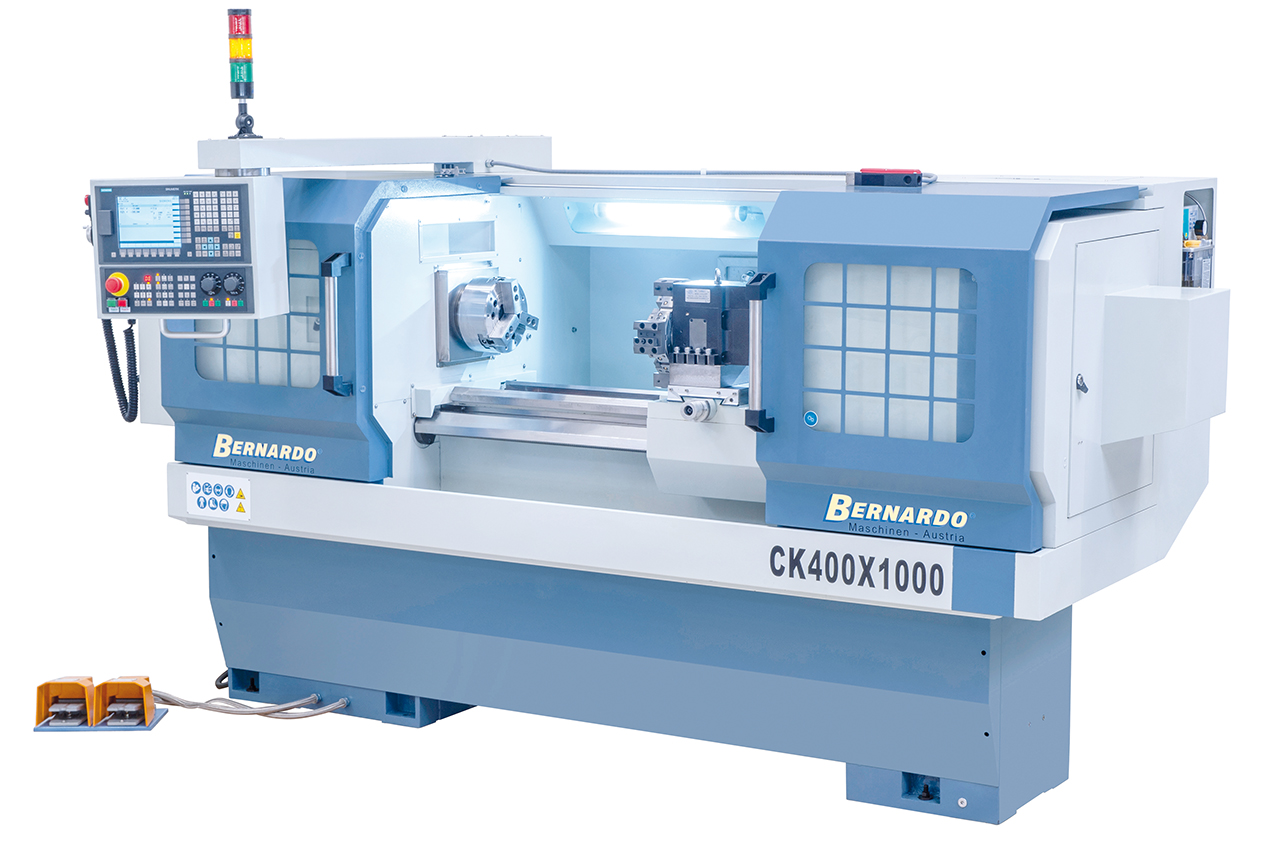

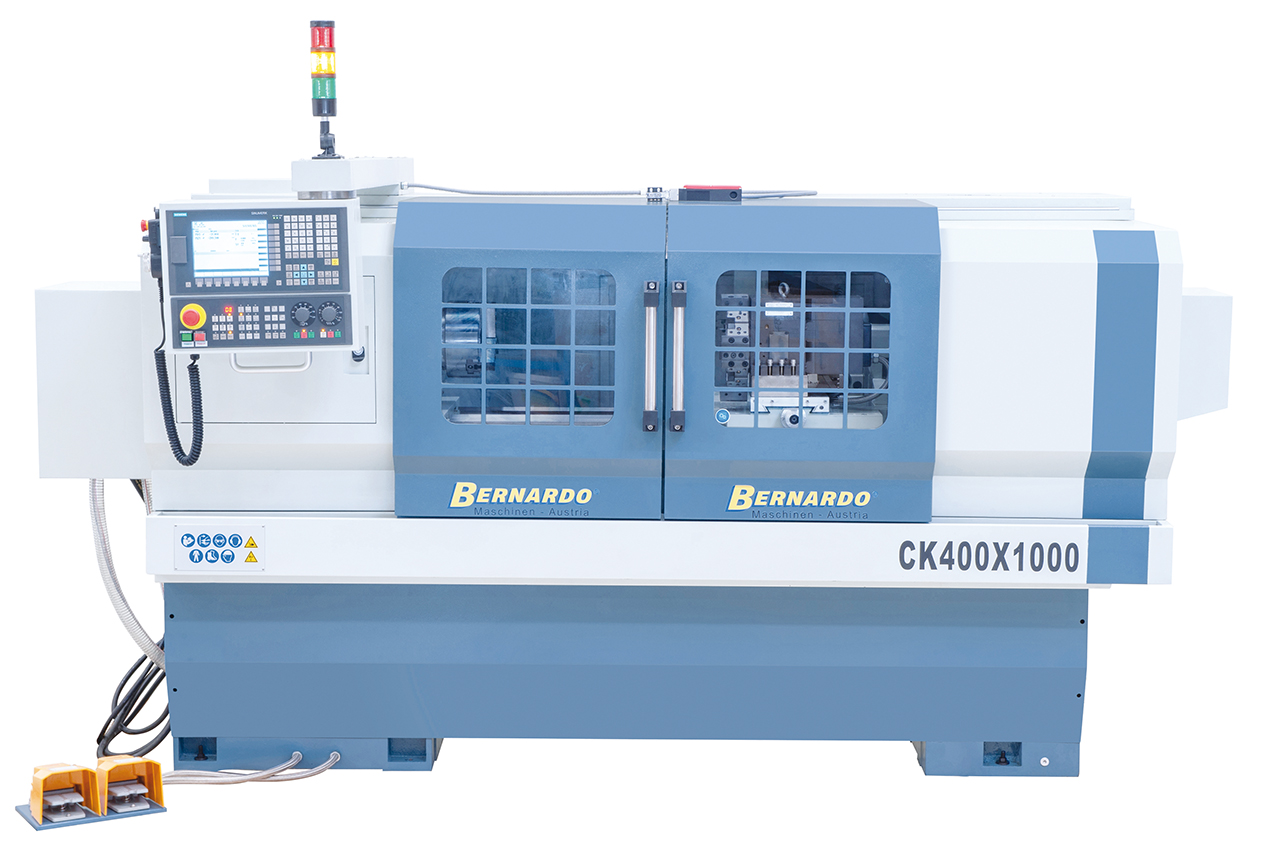

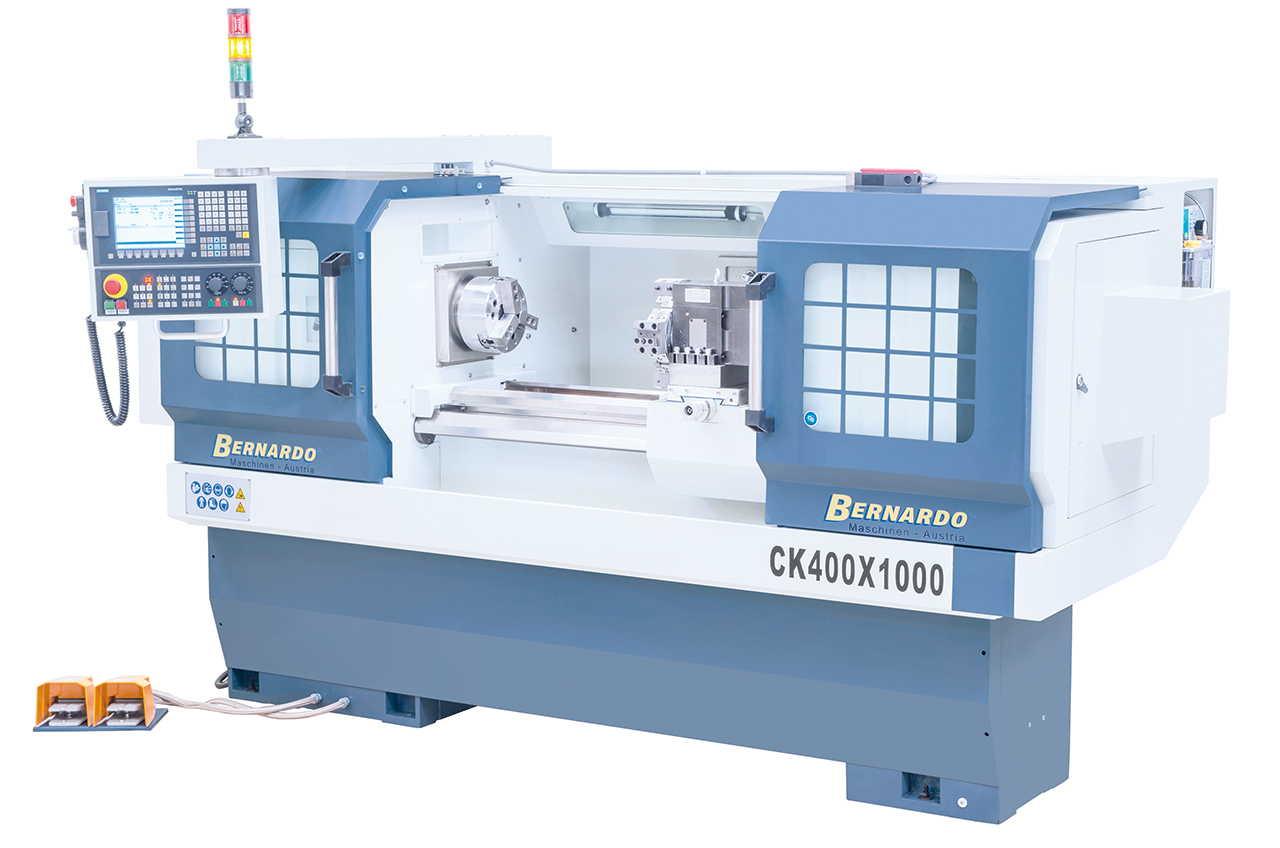

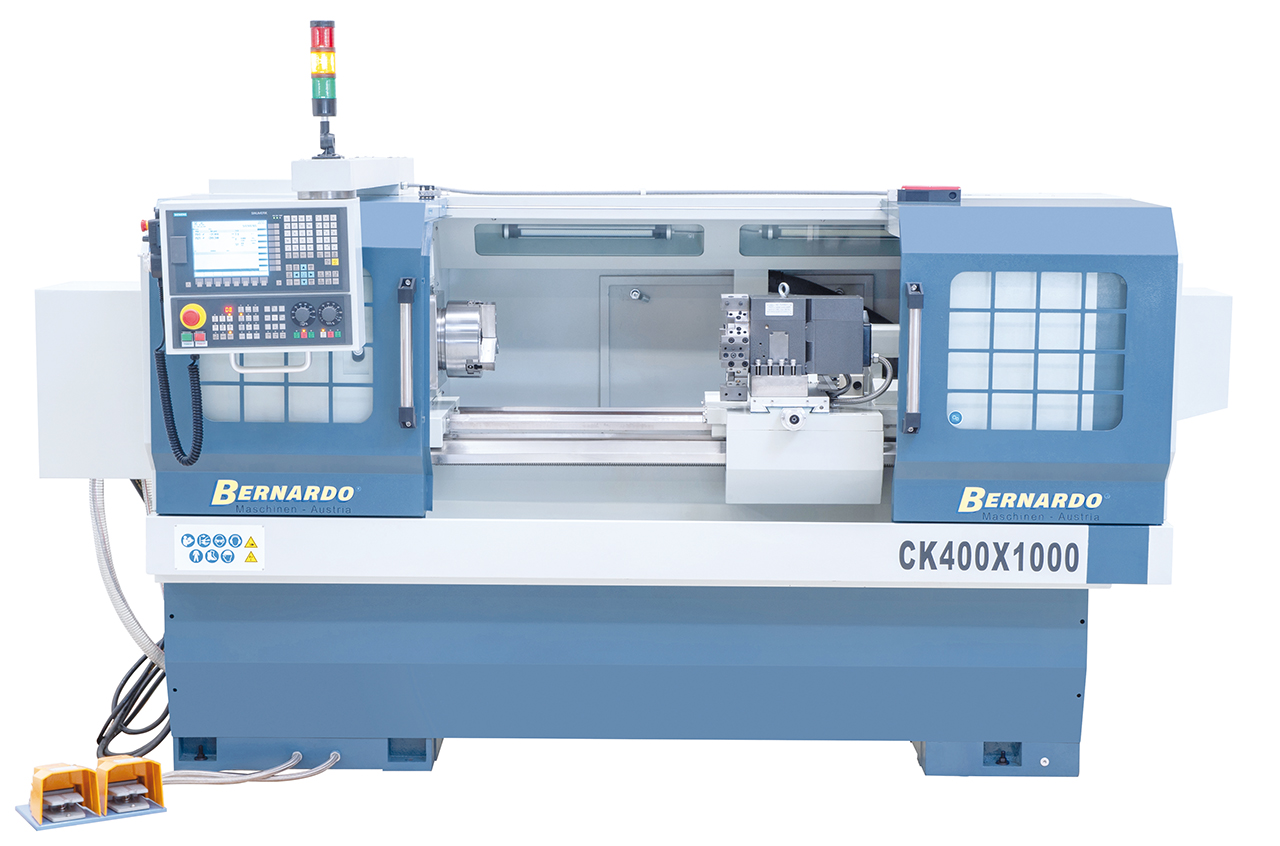

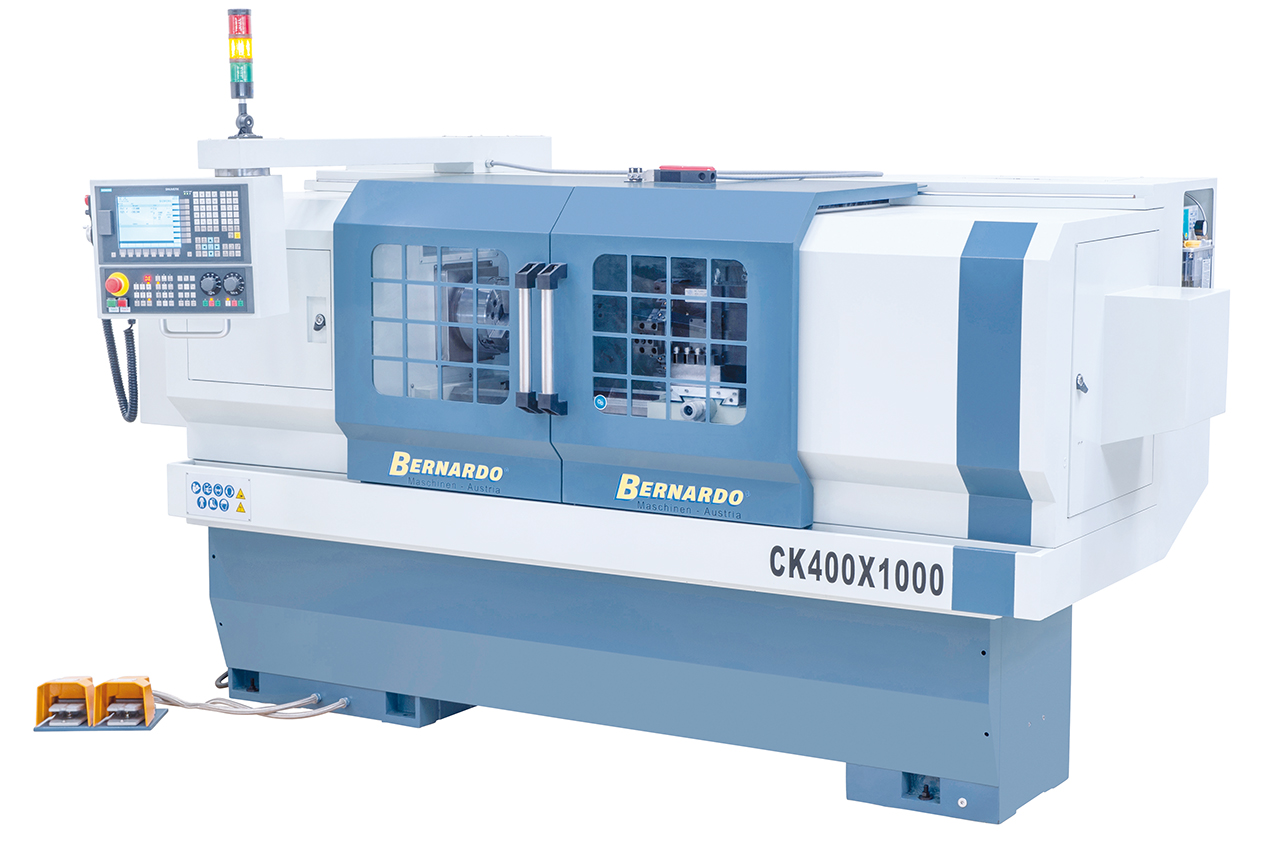

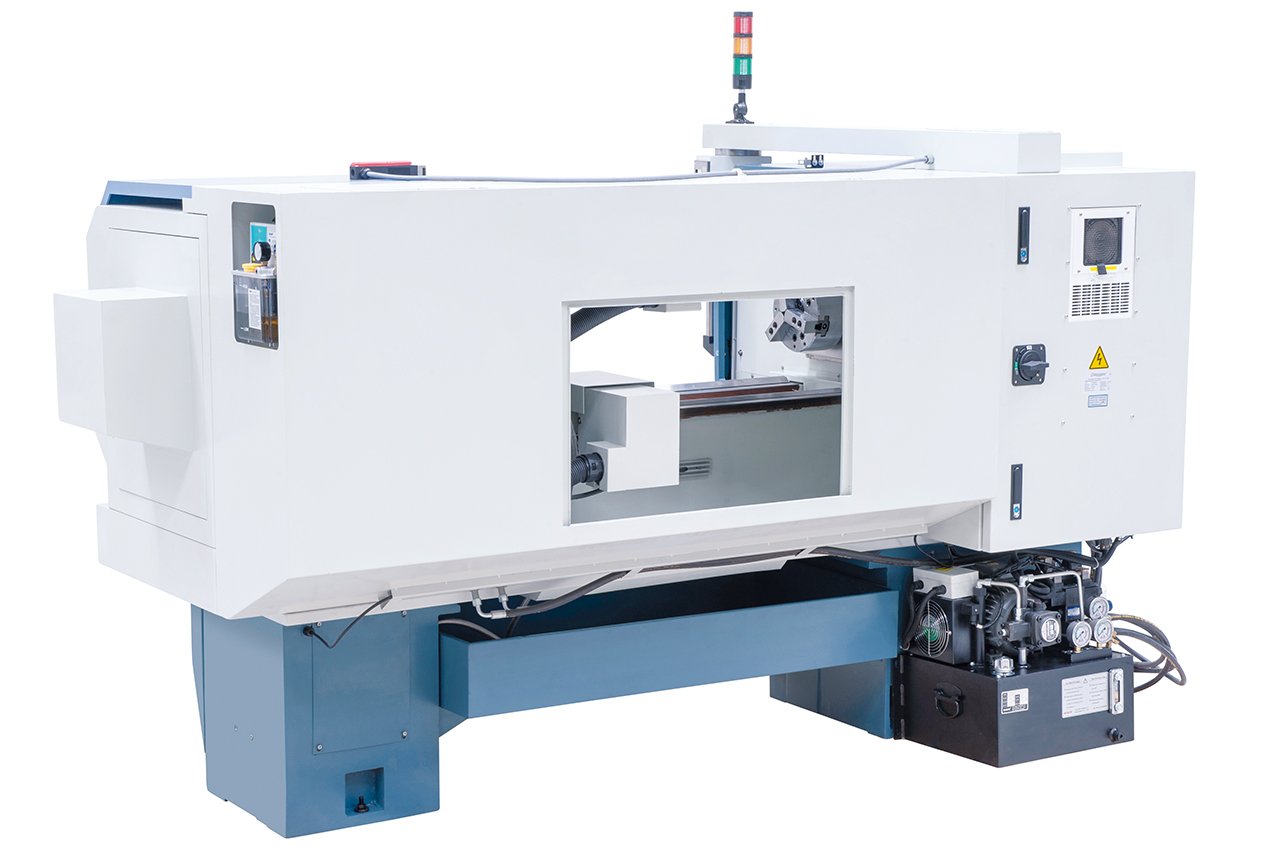

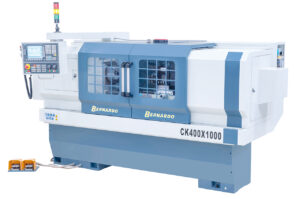

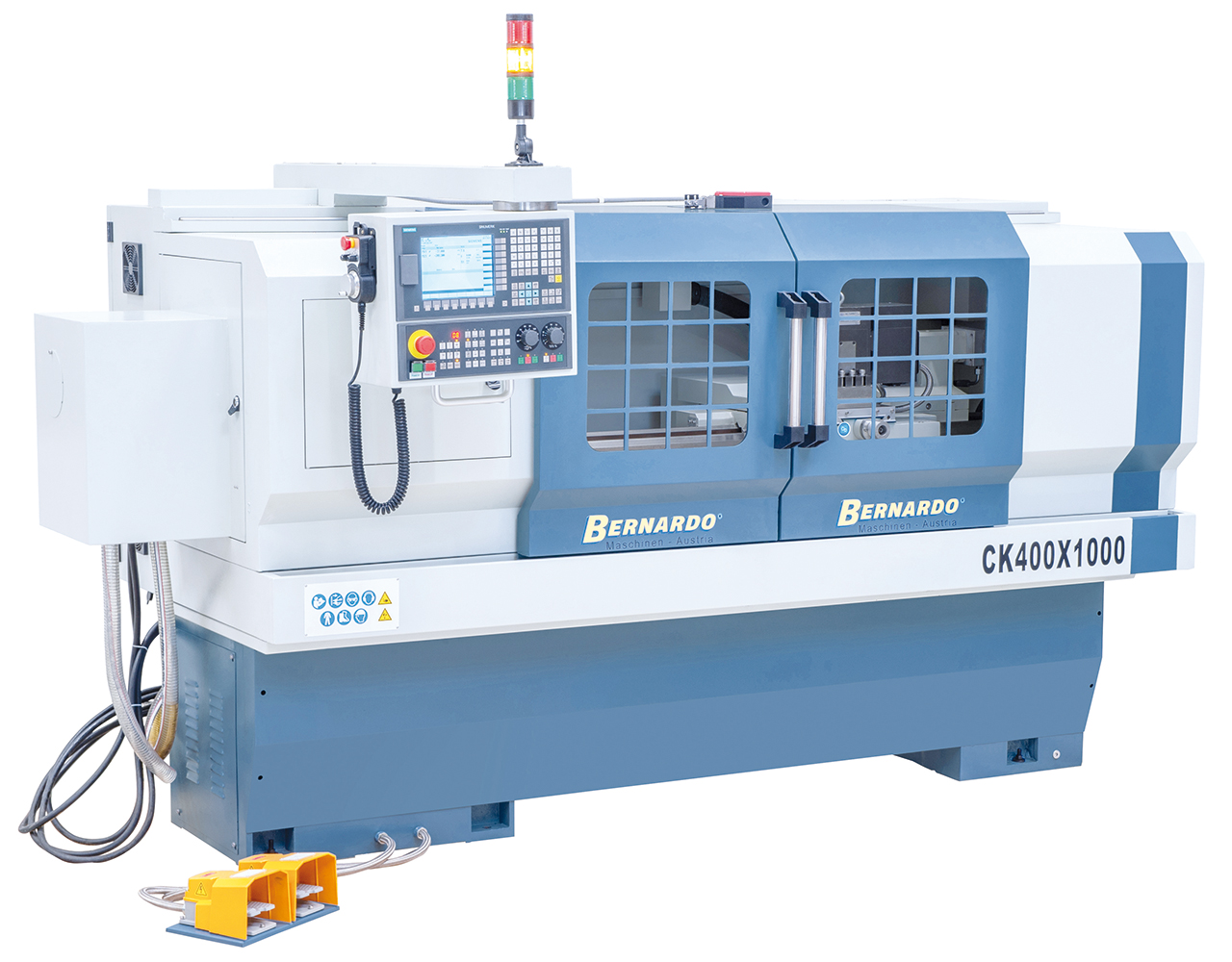

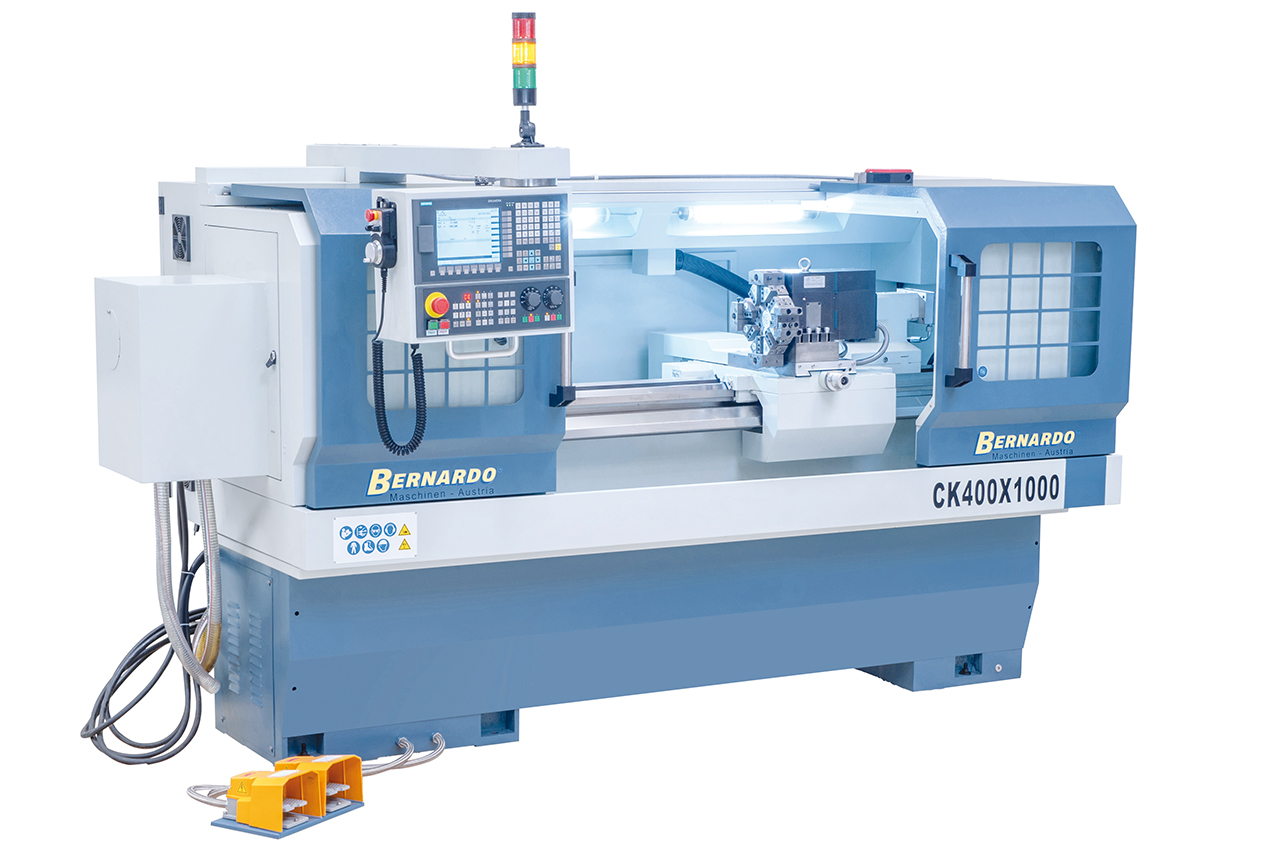

Bernardo CNC-Drehmaschinen CK 400 x 1000
35.581,00€
inkl. 19 % MwSt. zzgl. Versandkosten
Nicht vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.
Beschreibung
- Serienmäßig mit elektronischem Handrad zum manuellen Verfahren in x- und z-Achse
- Beide Achsen mit AC-Servomotoren und Kugelumlaufspindel ausgestattet
- Breiter Querschlitten zur Aufnahme verschiedener Stahlhaltersysteme
- Stabiler Reitstock mit hydraulisch verstellbarer Reitstockspindel
- Hohe Eilganggeschwindigkeit zur Reduzierung der Nebenzeiten
- Hauptantrieb und Vorschubantriebe über bürstenlose AC-Motoren angetrieben
- Hauptspindel mit vorgespannten Präzisions-Schrägkugellagern garantiert hohe Genauigkeit
- Bedienerfreundliche und leicht erlernbare Siemens-Steuerung 808D Advanced
- Stabiler Spindelkopf mit präzisionsgelagerter Hauptspindel (Spindelbohrung 60 mm)
Technische Spezifikationen
|
Spitzenweite |
1000 mm |
|
Spitzenhöhe |
200 mm |
|
Umlaufdurchmesser über Bett |
400 mm |
|
Umlaufdurchmesser über Planschlitten |
240 mm |
|
Bettbreite |
330 mm |
|
Spindelbohrung |
66 mm |
|
Spindelaufnahme |
A2-6 |
|
Drehzahlbereich, stufenlos |
30 – 2500 U/min |
|
Verfahrweg x-Achse / z-Achse |
210 mm / 1000 mm |
|
Eilgang x- / z-Achse |
6 / 8 m/min |
|
Anzahl Werkzeugplätze |
8 Stk. |
|
Abmessungen Werkzeugschaft |
20 x 20 mm |
|
Positioniergenauigkeit |
± 0,01 mm |
|
Pinolendurchmesser |
55 mm |
|
Pinolenweg |
140 mm |
|
Pinolenaufnahme |
MK 4 |
|
Motorleistung |
5,5 kW |
|
Maschinenabmessung (B x T x H) |
3100 x 1510 x 1950 mm |
|
Gewicht ca. |
1960 kg |
Lieferumfang

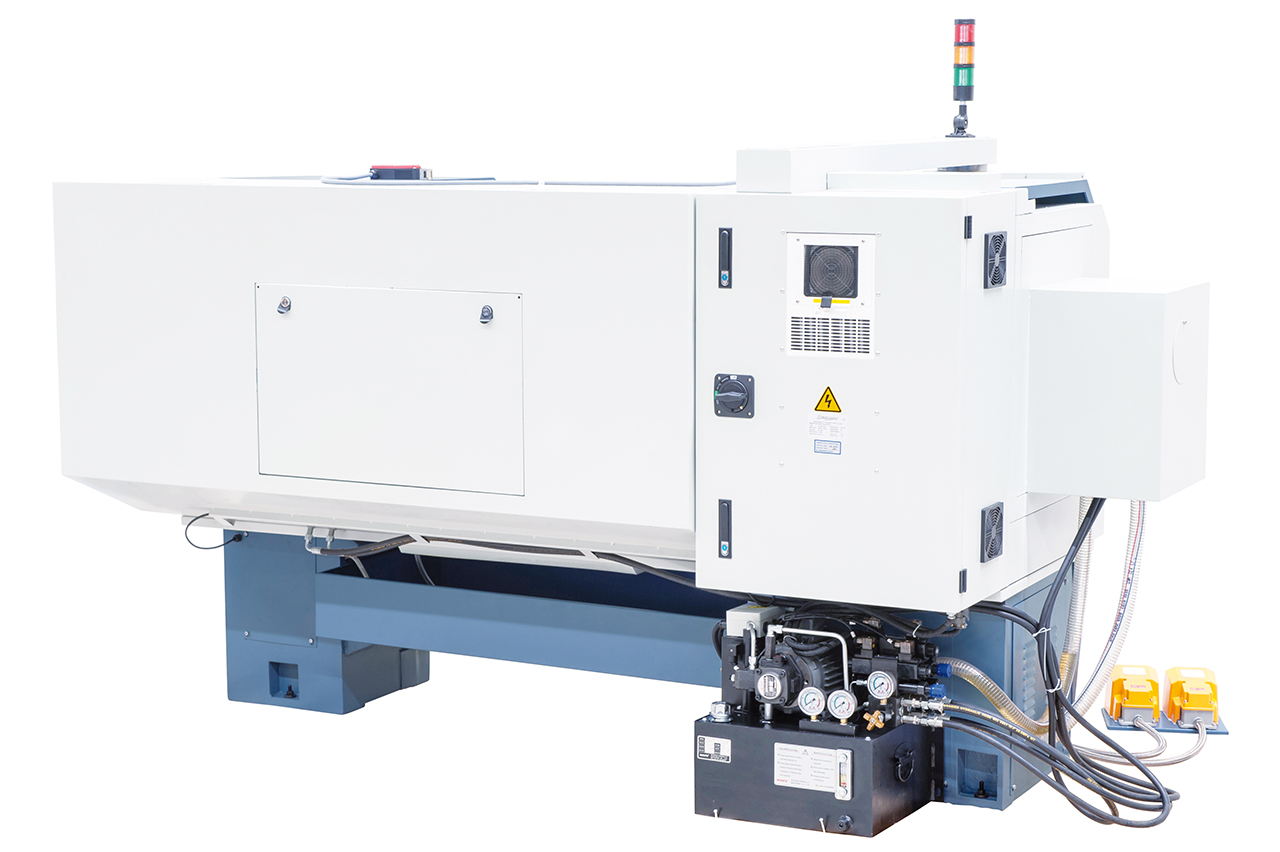

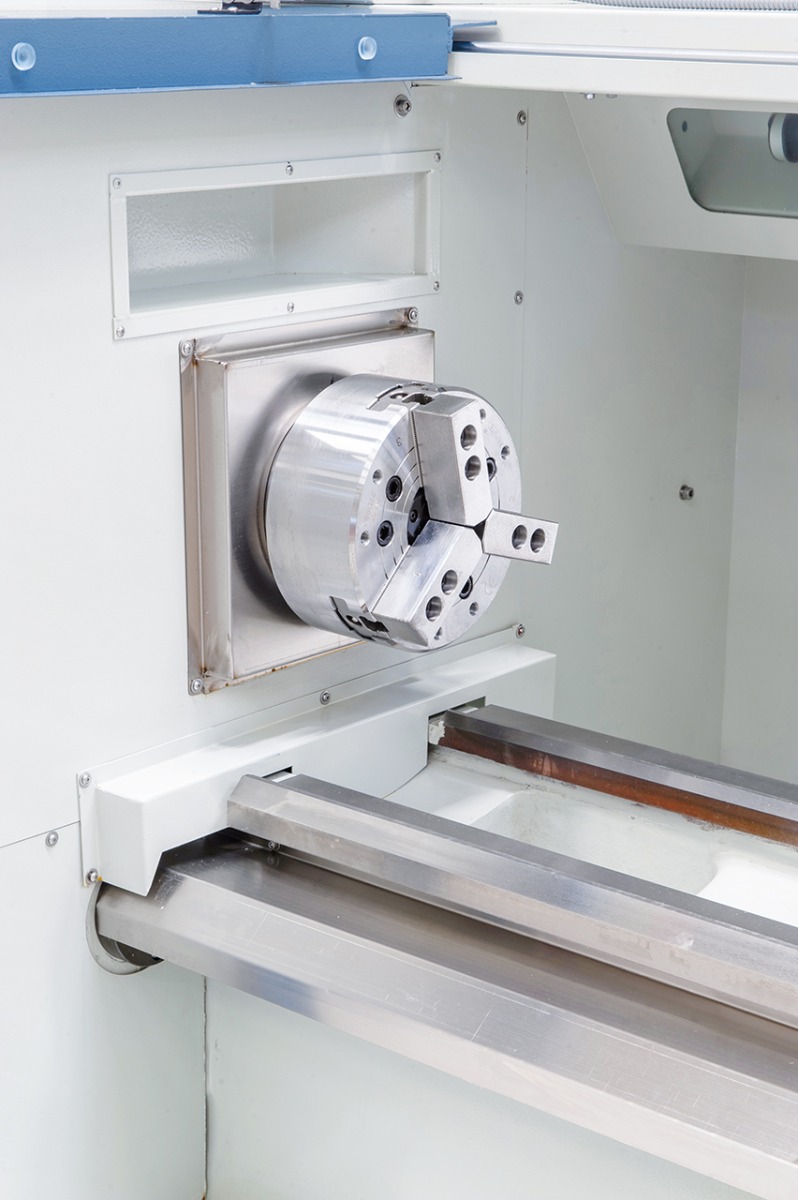

- Hydraulisches 3-Backenfutter diam. 200 mm mit Hydraulikeinheit
- Automatischer 8-fach Werkzeugrevolver
- Werkzeughalter (3 Stk.)
- Hydraulische Verstellung der Reitstockpinole
- Siemens 808D Advanced
- Kühlmitteleinrichtung
- LED-Maschinenleuchte
- Mitlaufende Körnerspitze MK 4
- Automatische Schmierung des Längs- und Planschlittens
- Elektronisches Handrad
- Maschinenvollverkleidung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Marke
Bernardo
