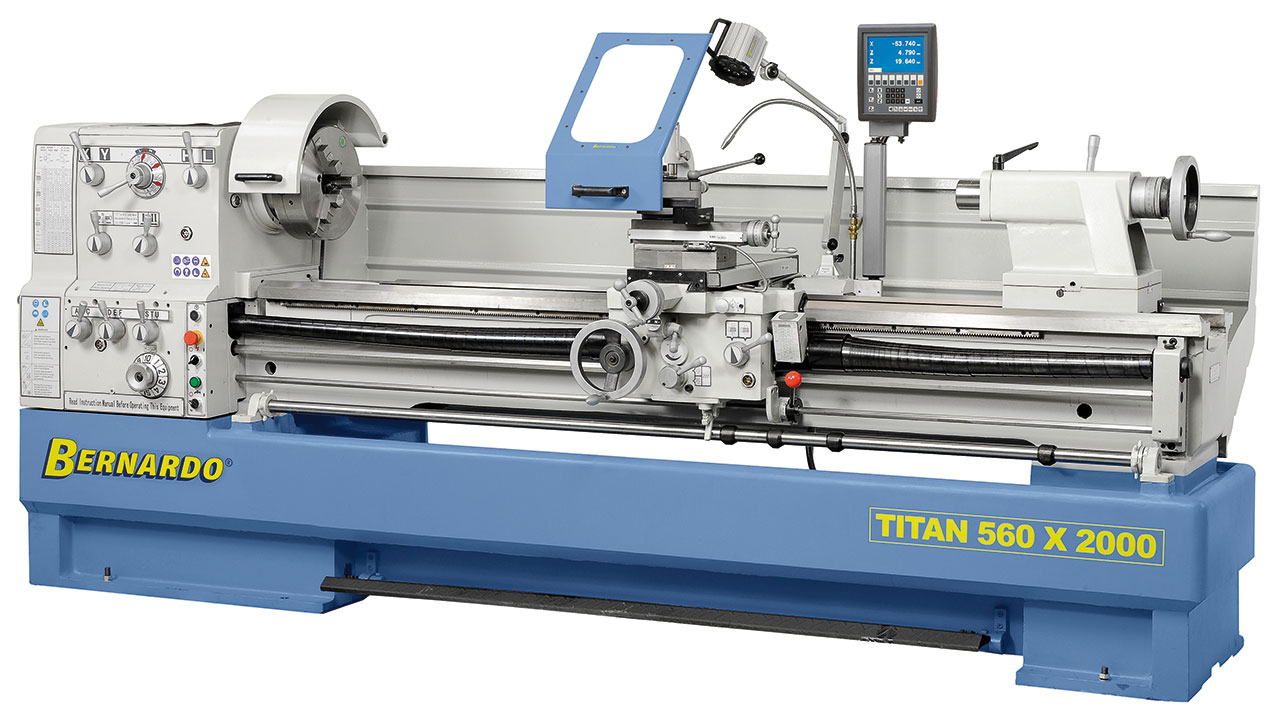

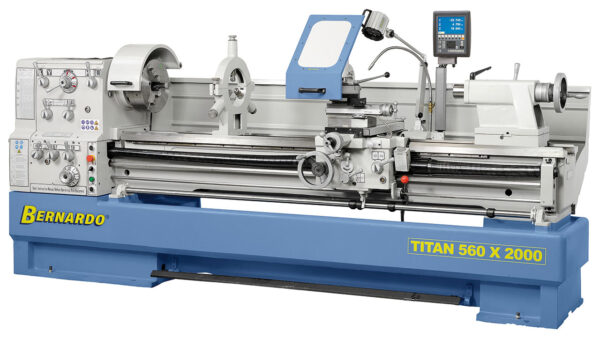

Bernardo Universaldrehmaschinen Titan 560 x 2000

Name: Bernardo Universaldrehmaschinen Titan 560 x 2000
SKU: 03-1344XL
Price: 23395.40 EUR
Availability: OutOfStock

23.395,40€

inkl. 19 % MwSt. zzgl. Versandkosten

Die Produktionsdrehmaschine Titan 560 wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Zur Wunschliste hinzufügen

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Enter your email address to join the waitlist for this product

Artikelnummer: 03-1344XL Kategorie: Drehmaschine

Beschreibung

Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ?
Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

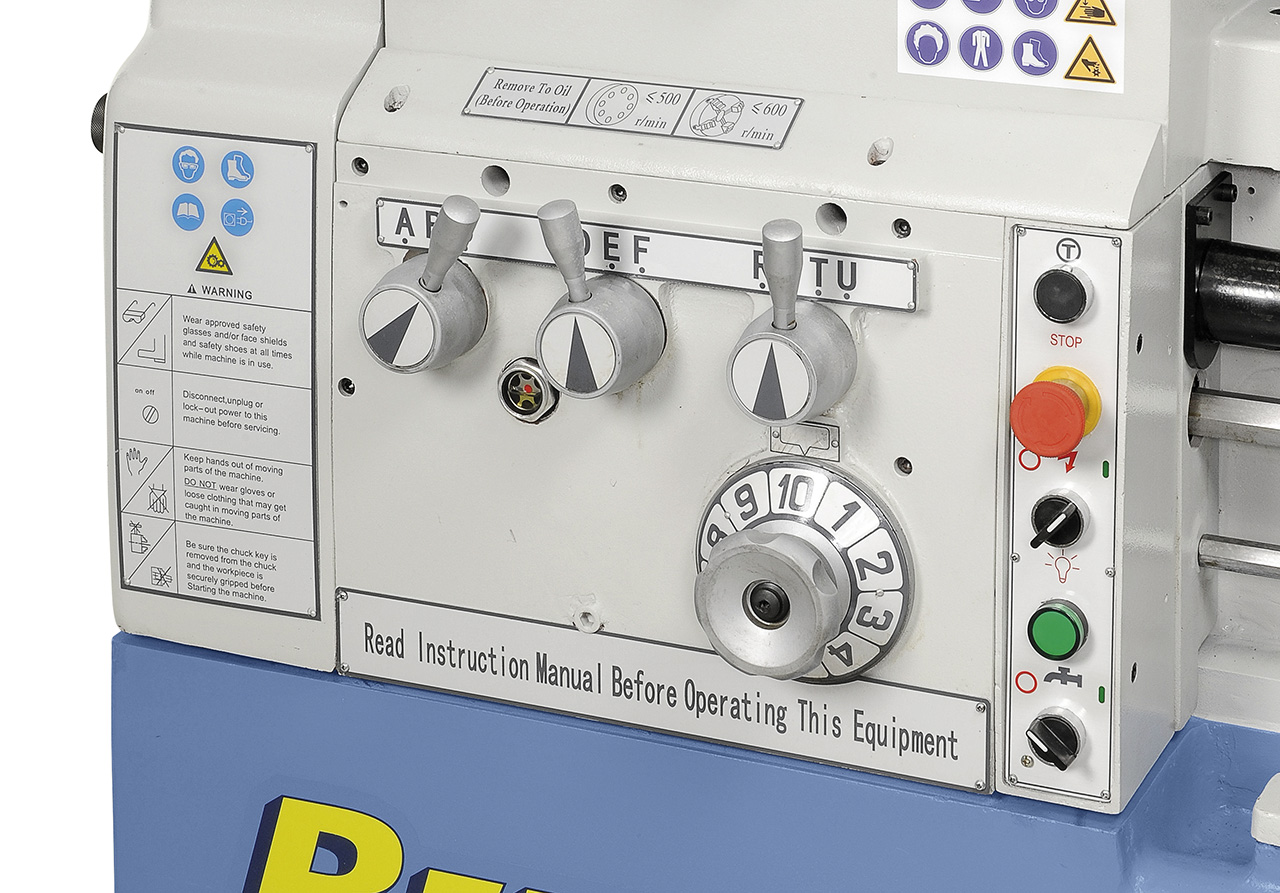

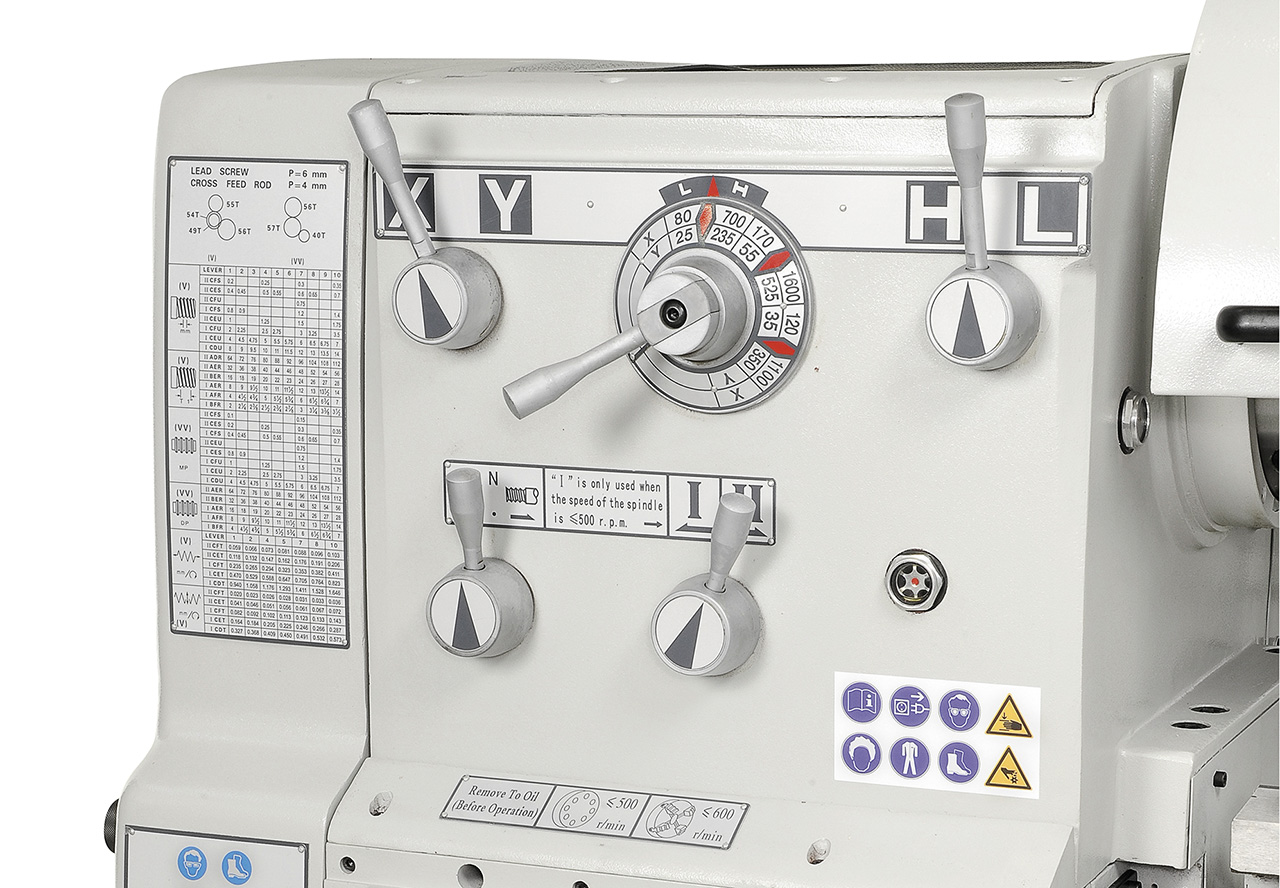

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung

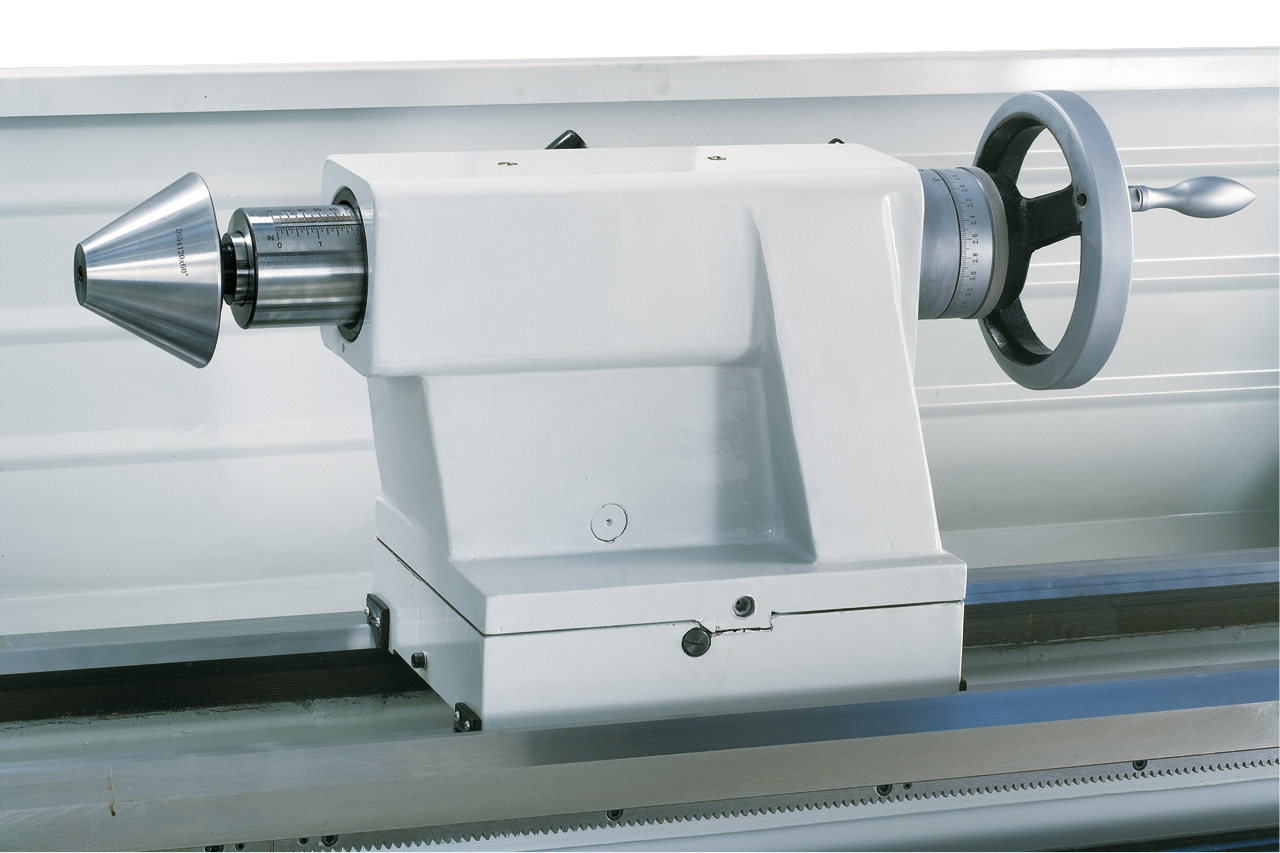

Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden
Zentralschmierung für den Bettschlitten

Technische Spezifikationen

Spitzenweite	2000 mm
Spitzenhöhe	280 mm
Umlaufdurchmesser über Bett	560 mm
Umlaufdurchmesser über Kröpfung	785 mm
Umlaufdurchmesser über Planschlitten	350 mm
Bettbreite	350 mm
Spindelbohrung	105 mm
Spindelaufnahme	DIN 55029, D1 – 8
Drehzahlbereich	(12) 25 – 1500 U/min
Bereich Längsvorschübe	(35) 0,059 – 1,646 mm/U
Bereich Planvorschübe	(35) 0,020 – 0,573 mm/U
Metrische Gewinde	(47) 0,2 – 14 mm
Zollgewinde	(60) 2 – 112 Gg/1?
Pinolendurchmesser	75 mm
Pinolenweg	180 mm
Pinolenaufnahme	MK 5
Motorleistung	7,5 kW (10,0 PS)
Maschinenabmessung (B x T x H)	3340 x 1150 x 1460 mm
Gewicht ca.	2720 kg

Lieferumfang

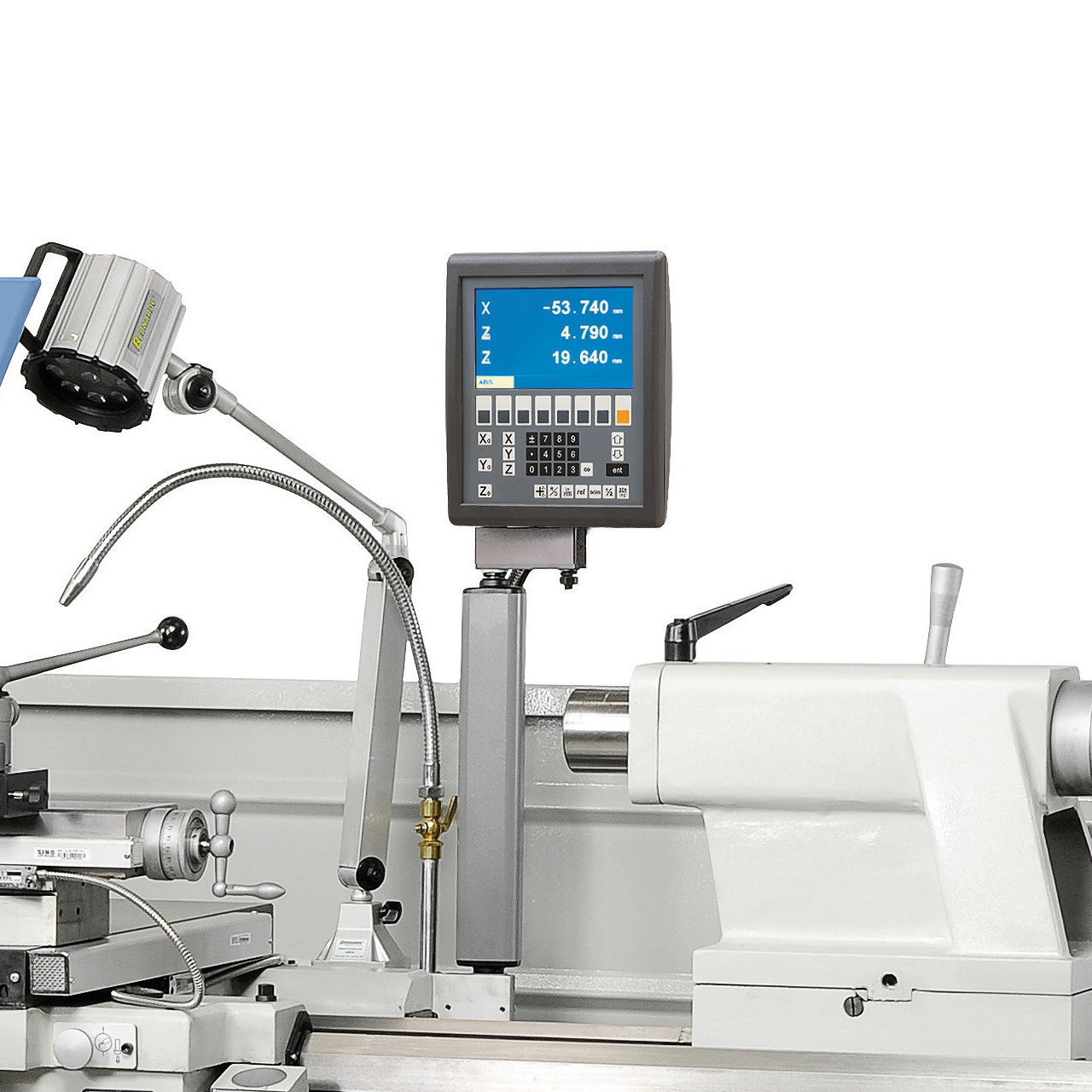

3-Achs-Digitalanzeige ES-12 V mit LCD-Display
3-Backenfutter PS3-315 mm / D8
Aufspannscheibe 450 mm
Feststehende Lünette – Durchlass diam. max. 180 mm
Mitlaufende Lünette – Durchlass diam. max. 120 mm
2 Zentrierspitzen
Erstbefüllung mit Shell Tellus 46
Motor mit Magnetbremse nach CE-Norm
Fußpedal mit Bremsfunktion nach CE
Kühlmitteleinrichtung

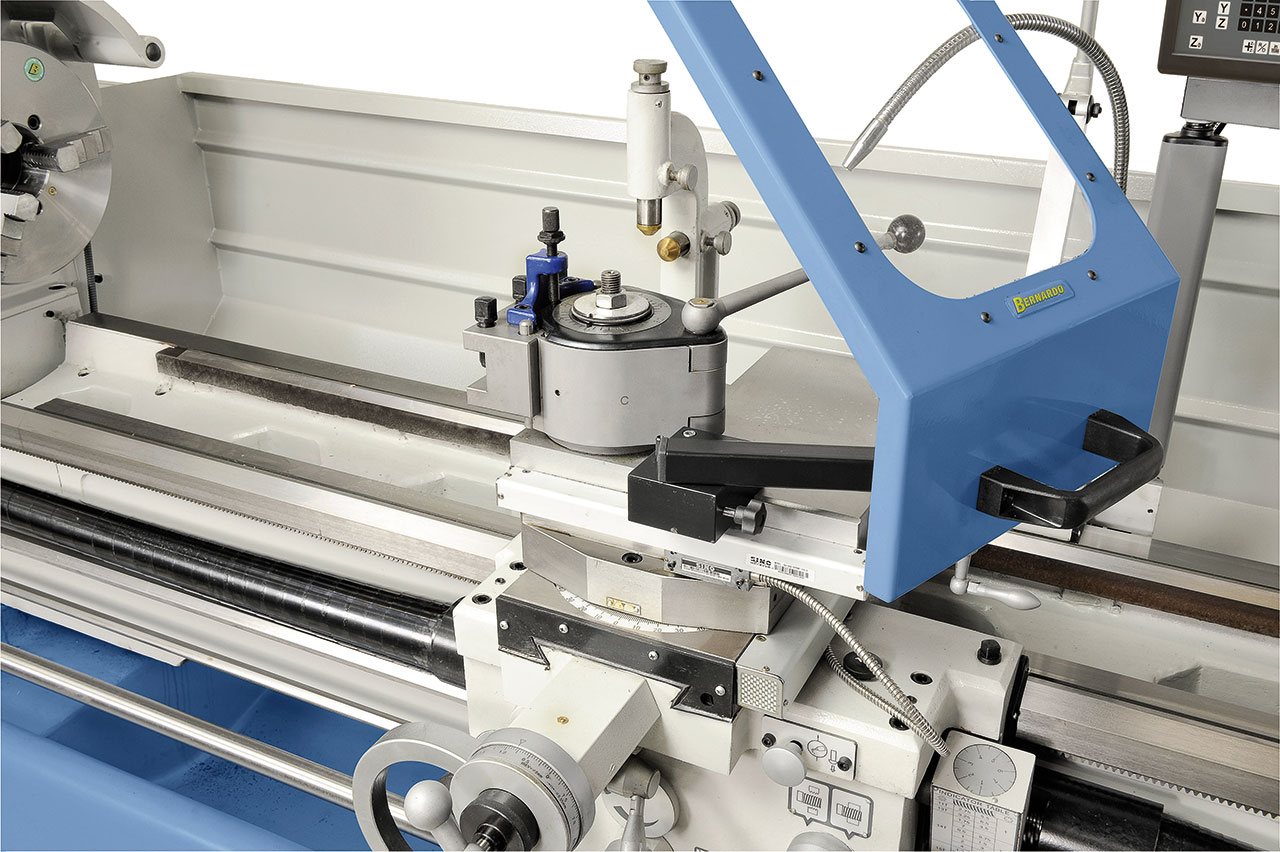

Schnellwechselstahlhalter mit 4 Einsätzen
Schutzeinrichtung bei Schnellwechselstahlhalter
Rutschkupplung
LED-Maschinenleuchte
Wechselräder
Reduzierhülse
Gewindeuhr
Spänerückwand
Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
