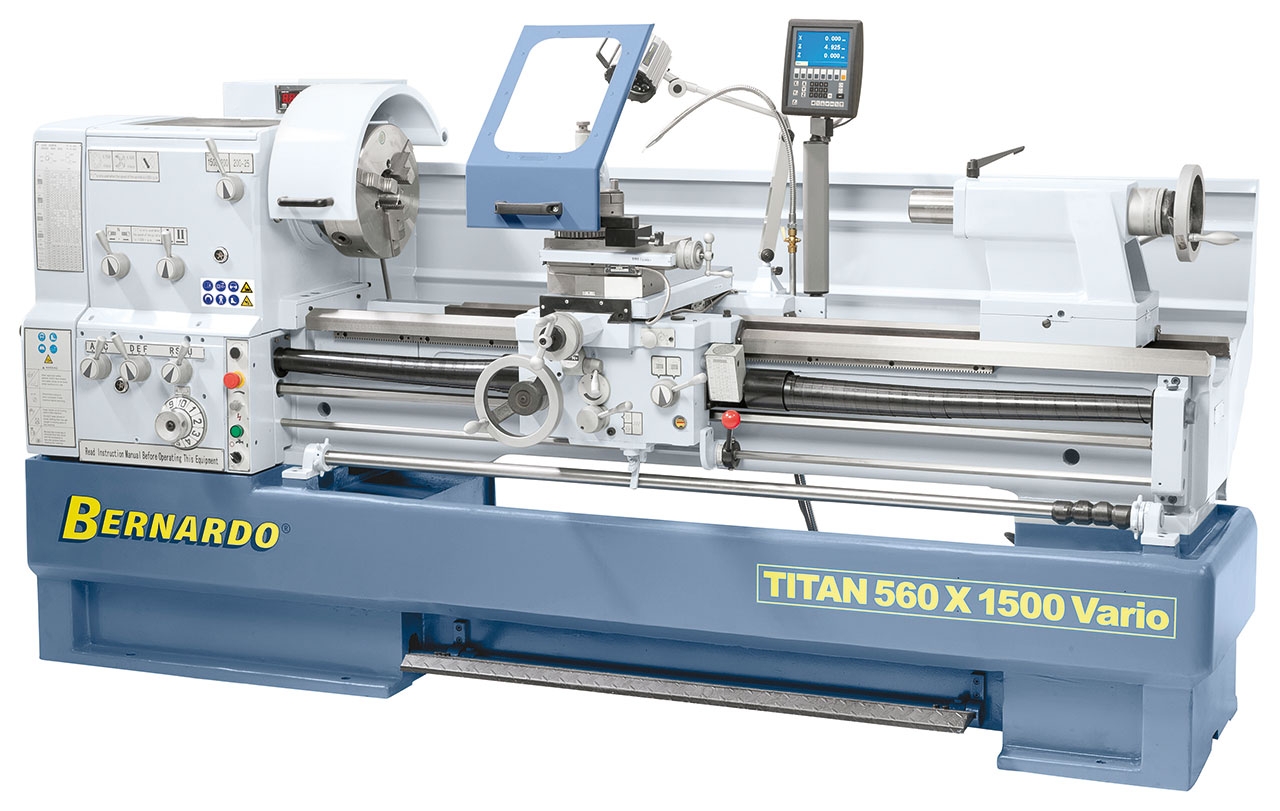

Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Titan 560 x 1500 Vario

24.192,70

Die Produktionsdrehmaschine Titan 560 Vario ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige, Schnellwechselstahlhalter,?.) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 1500 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschub-geschwindigkeit angepasst werden.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 03-1348XL Kategorie:

Beschreibung

Die Produktionsdrehmaschine Titan 560 Vario ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, 3-Achs-Positionsanzeige, Schnellwechselstahlhalter,?.) wodurch diese Maschine universell einsetzbar ist. Weiters ist dieses Modell mit einer stufenlos regelbaren Spindeldrehzahl bis 1500 U/min ausgestattet, dadurch kann die Drehzahl optimal an das Werkstück und die Vorschub-geschwindigkeit angepasst werden.

  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

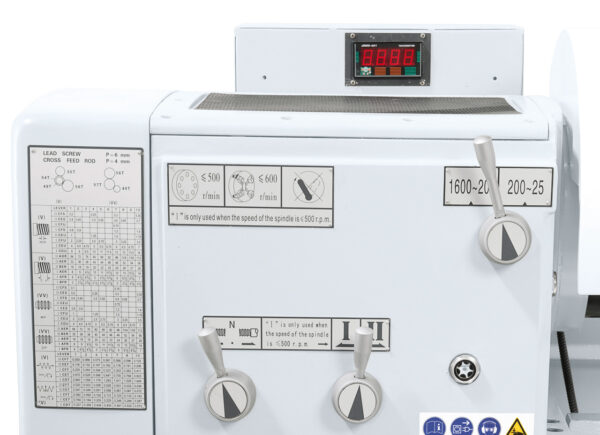

  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ?
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

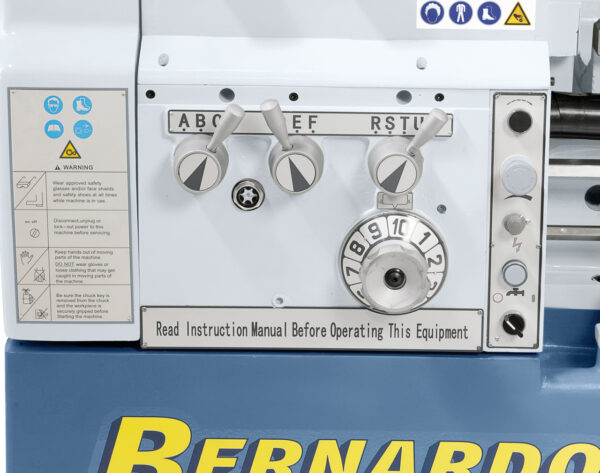

  • Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugsspindel
  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

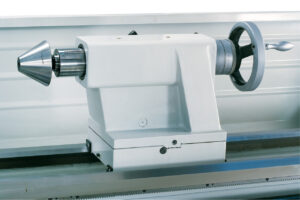

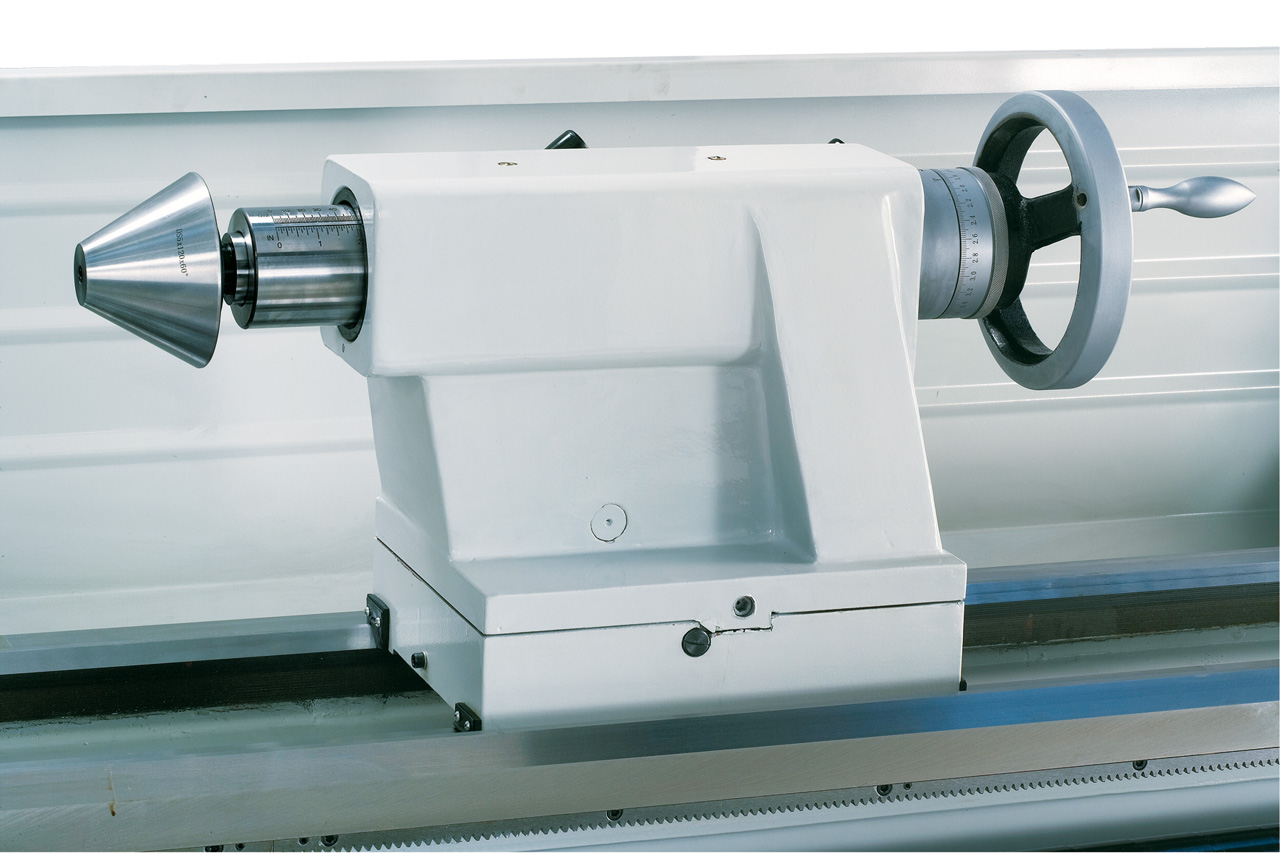

  • Reitstock kann zum Kegeldrehen verstellt werden

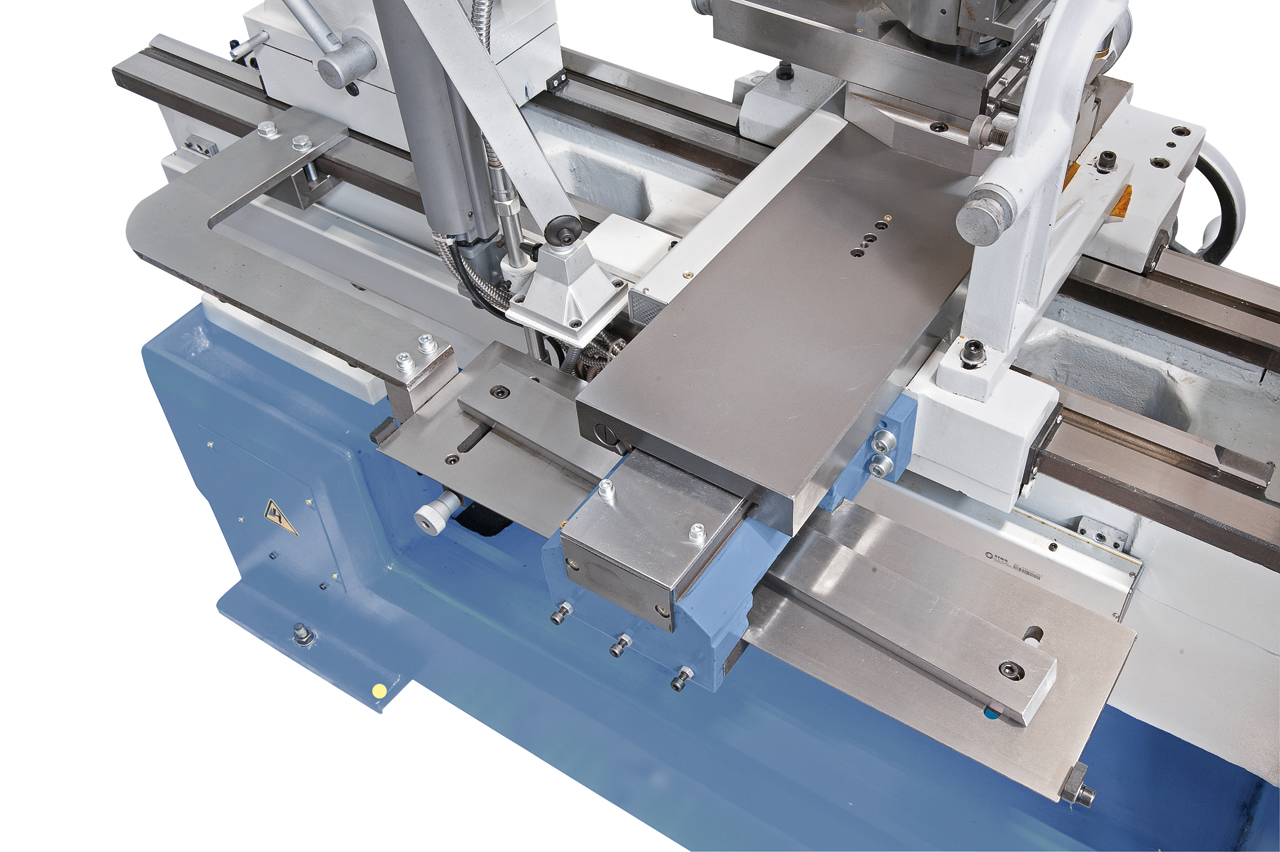

  • Zentralschmierung für den Bettschlitten

Technische Spezifikationen

Spitzenweite

1500 mm

Spitzenhöhe

280 mm

Umlaufdurchmesser über Bett

560 mm

Umlaufdurchmesser über Kröpfung

785 mm

Umlaufdurchmesser über dem Bettschlitten

350 mm

Bettbreite

350 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1 – 8

Drehzahlbereich, 2 Stufen

25 – 200 / 200 – 1500 U/min

Bereich Längsvorschübe

(35) 0,059 – 1,646 mm/U

Bereich Planvorschübe

(35) 0,020 – 0,573 mm/U

Metrische Gewinde

(47) 0,2 – 14 mm

Zollgewinde

(60) 2 – 112 Gg/1?

Pinolendurchmesser

75 mm

Pinolenweg

180 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

2840 x 1150 x 1460 mm

Gewicht ca.

2370 kg

Lieferumfang

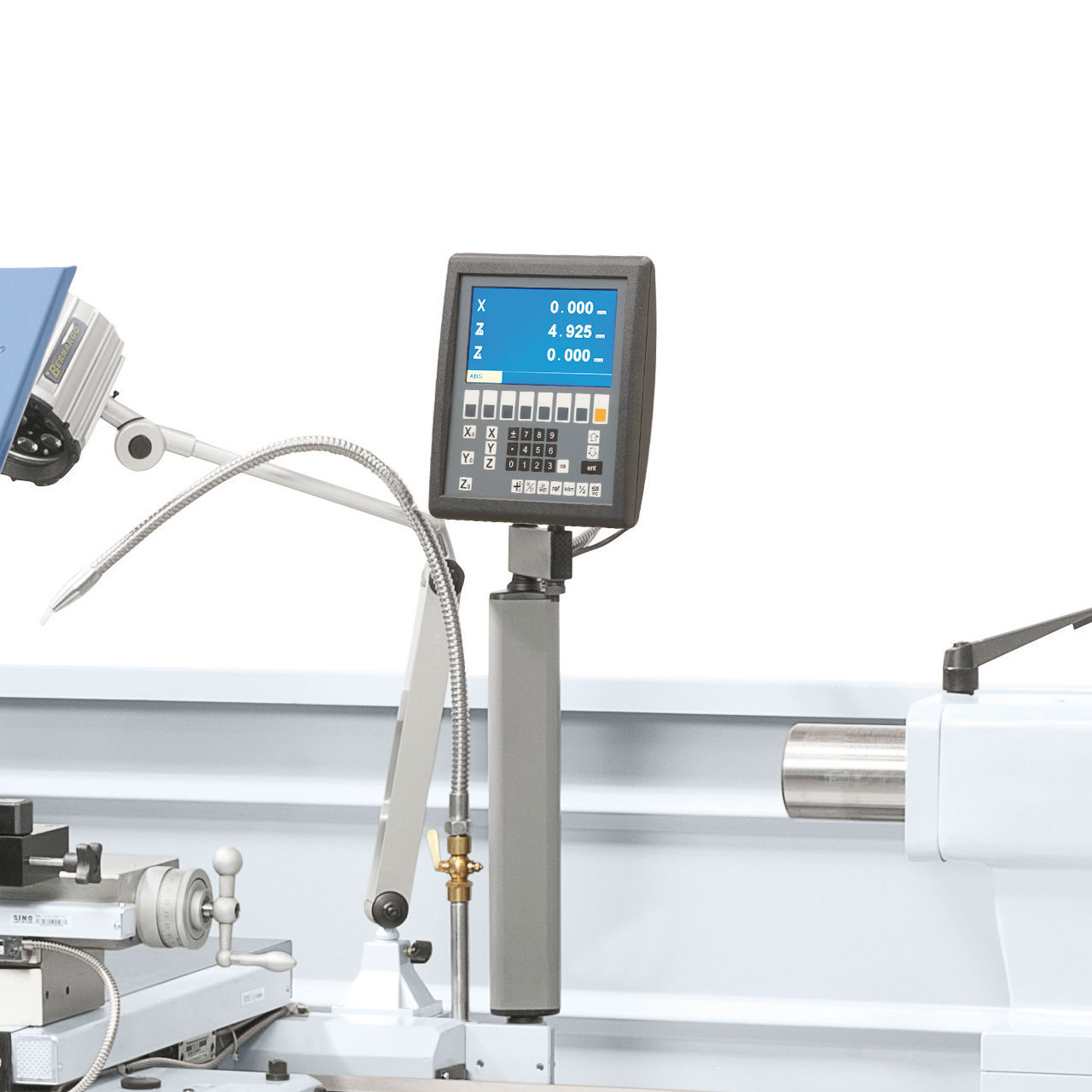

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter PS3-315 mm / D8
  • Feststehende Lünette – Durchlass diam. max. 180 mm
  • Mitlaufende Lünette – Durchlass diam. max. 120 mm
  • Fußpedal mit Bremsfunktion nach CE

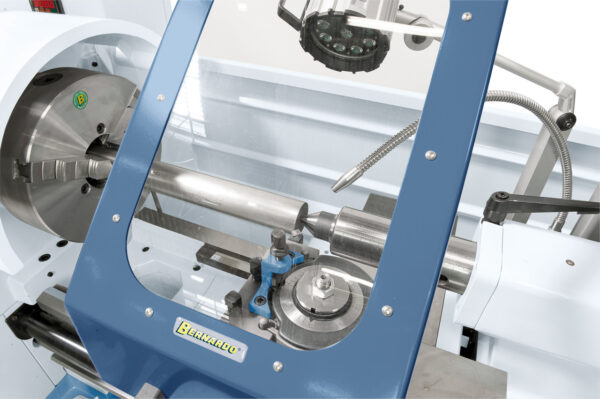

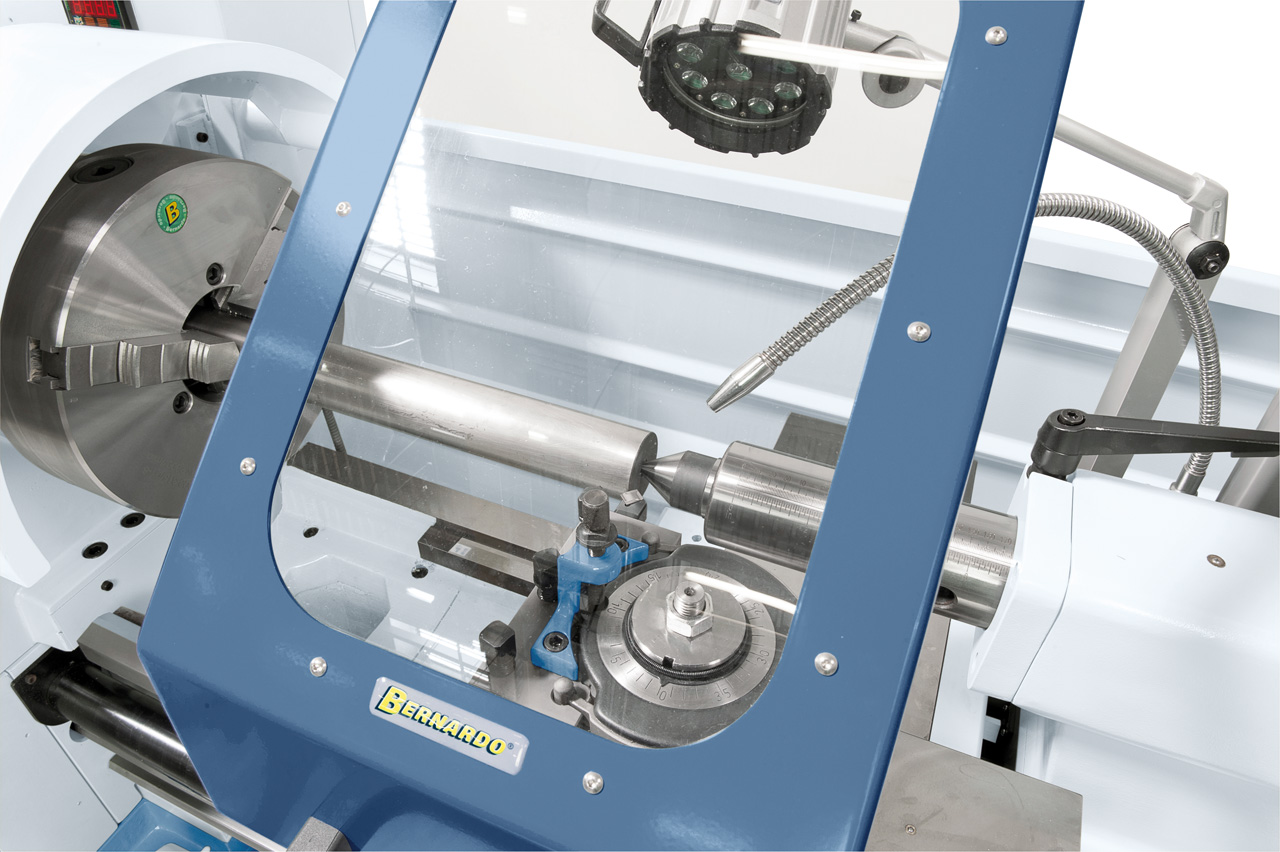

  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • LED-Maschinenleuchte
  • Erstbefüllung mit Shell Tellus 46
  • Aufspannscheibe 450 mm
  • 2 Zentrierspitzen
  • Frequenzumrichter
  • Rutschkupplung
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Wechselräder
  • Reduzierhülse
  • Gewindeuhr
  • Spänerückwand
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
