Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Solid 460 x 2000 Vario

24.252,20

Die Universaldrehmaschine Solid 460 Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.

Nicht vorrätig

!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!

Fügen Sie dieses Produkt zu Ihrer Warteliste, um automatisch bei Verfügbarkeit benachrichtigt zu werden.

Artikelnummer: 03-1322XL Kategorie:

Beschreibung

Die Universaldrehmaschine Solid 460 Vario wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Durch die große Bedienerfreundlichkeit eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.

  • Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
  • Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last

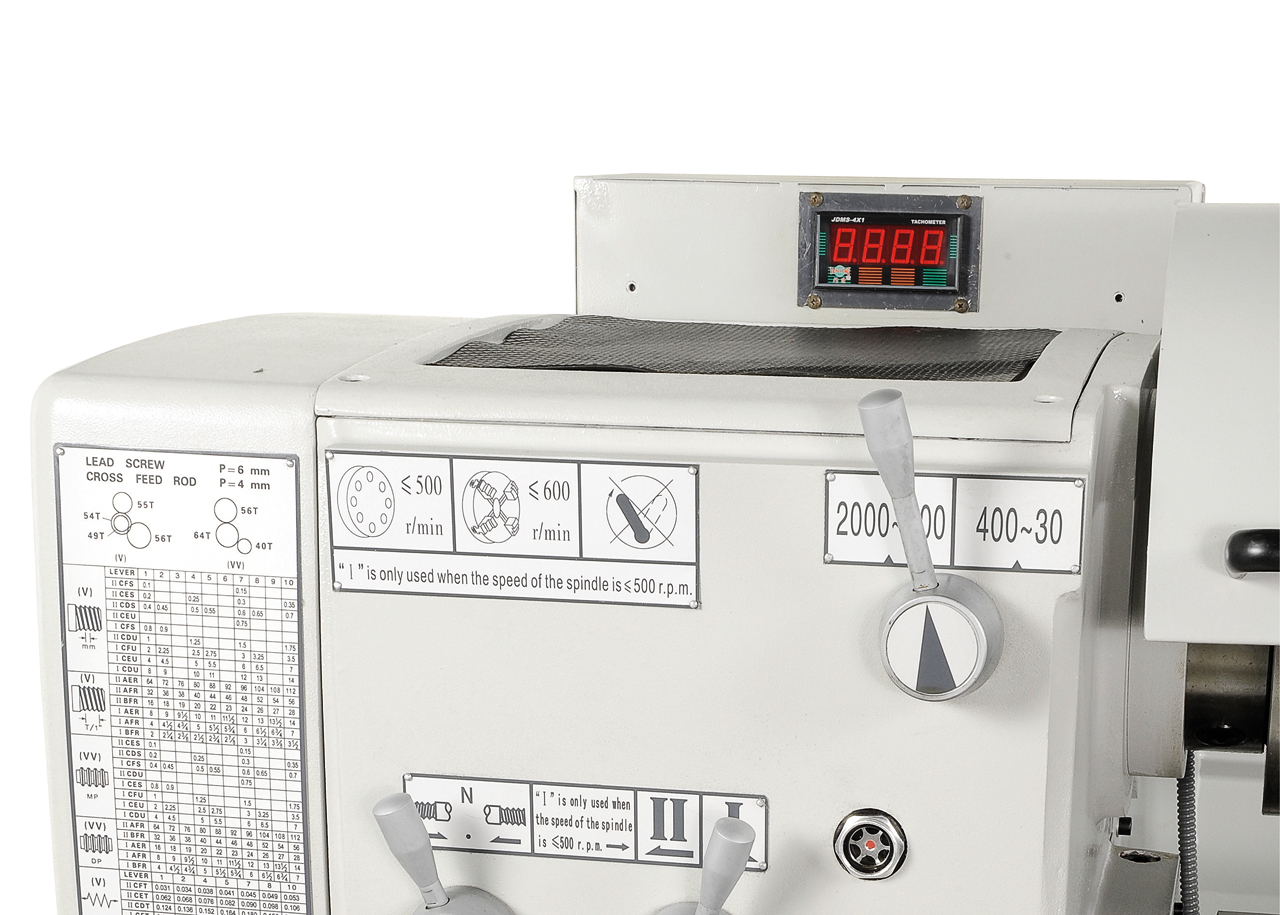

  • Stufenlose Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe

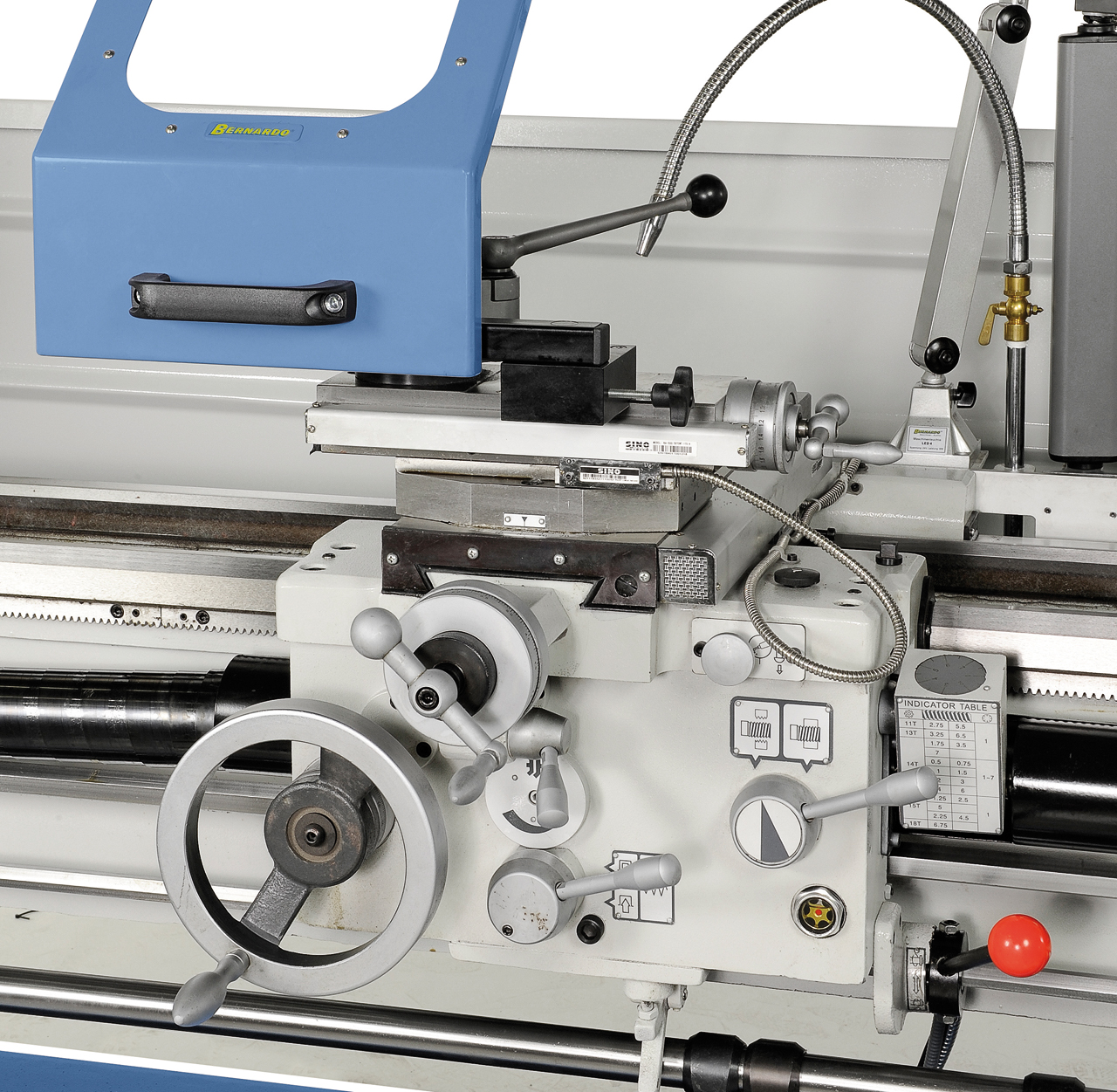

  • Inklusive 4 einstellbare Nocken zur automatischen Abschaltung des Bettschlittens
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
  • Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
  • Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
  • Das Maschinenbett in einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird

Technische Spezifikationen

Spitzenweite

2000 mm

Spitzenhöhe

230 mm

Umlaufdurchmesser über Bett

460 mm

Umlaufdurchmesser über Kröpfung

690 mm

Umlaufdurchmesser über Planschlitten

274 mm

Bettbreite

300 mm

Spindelbohrung

80 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

25 – 250 / 250 – 1700 U/min

Bereich Längsvorschübe

(42) 0,031 – 1,7 mm/U

Bereich Planvorschübe

(42) 0,014 – 0,784 mm/U

Metrische Gewinde

(41) 0,1 – 14 mm

Zollgewinde

(60) 2 – 112 Gg/1?

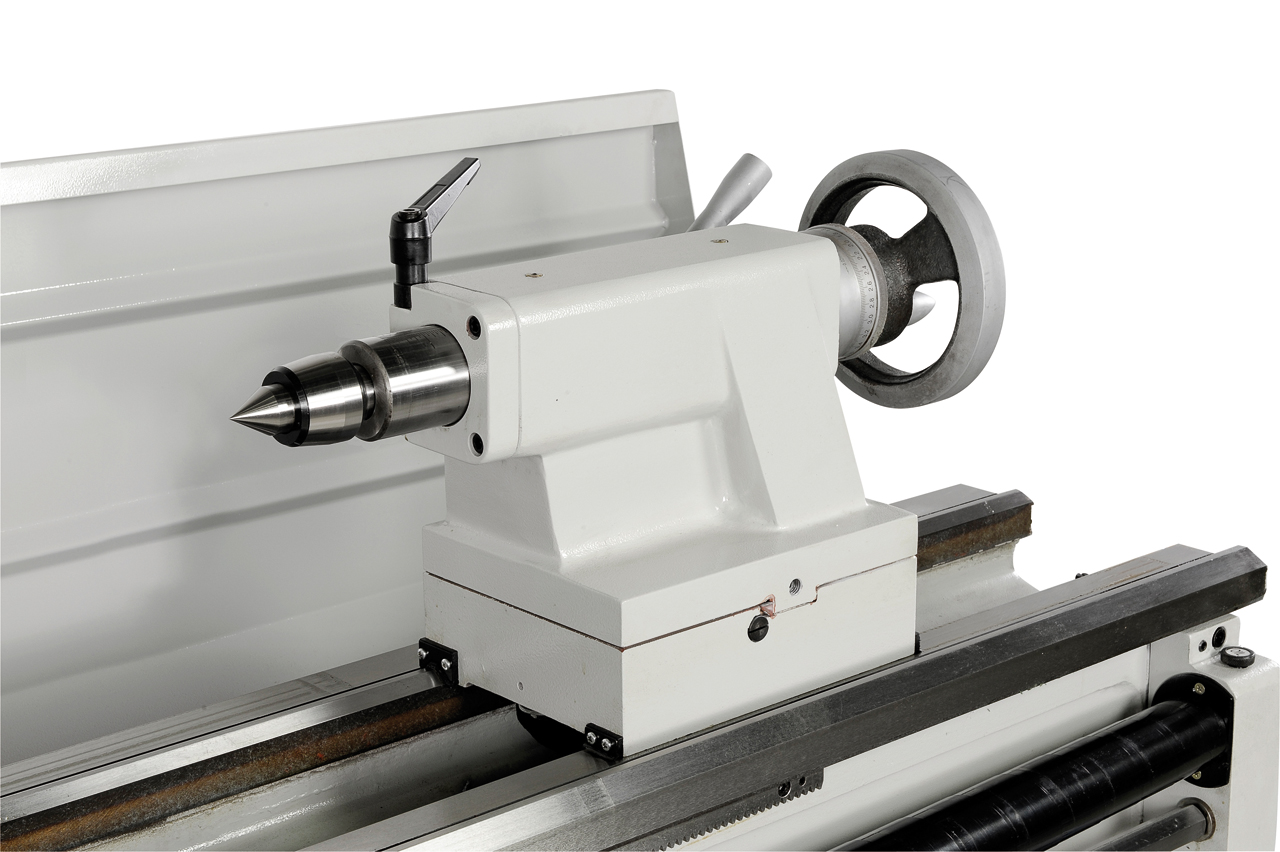

Pinolendurchmesser

60 mm

Pinolenweg

130 mm

Pinolenaufnahme

MK 4

Motorleistung

5,5 kW (7,5 PS)

Maschinenabmessung (L x B x H)

3250 x 1080 x 1370 mm

Gewicht ca.

2310 kg

Lieferumfang

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • 3-Backenfutter PS3-250 mm / D8
  • Feststehende Lünette – Durchlass diam. max. 150 mm

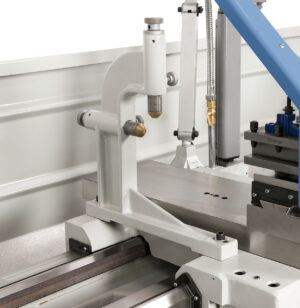

  • Mitlaufende Lünette – Durchlass diam. max. 110 mm
  • Erstbefüllung mit Shell Tellus 46
  • Aufspannscheibe 350 mm

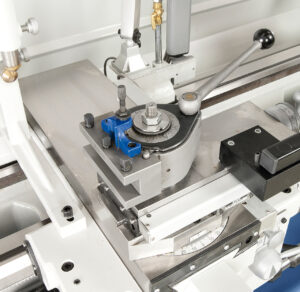

  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • Fußpedal mit Bremsfunktion nach CE
  • Kühlmitteleinrichtung
  • Frequenzumrichter
  • Rutschkupplung

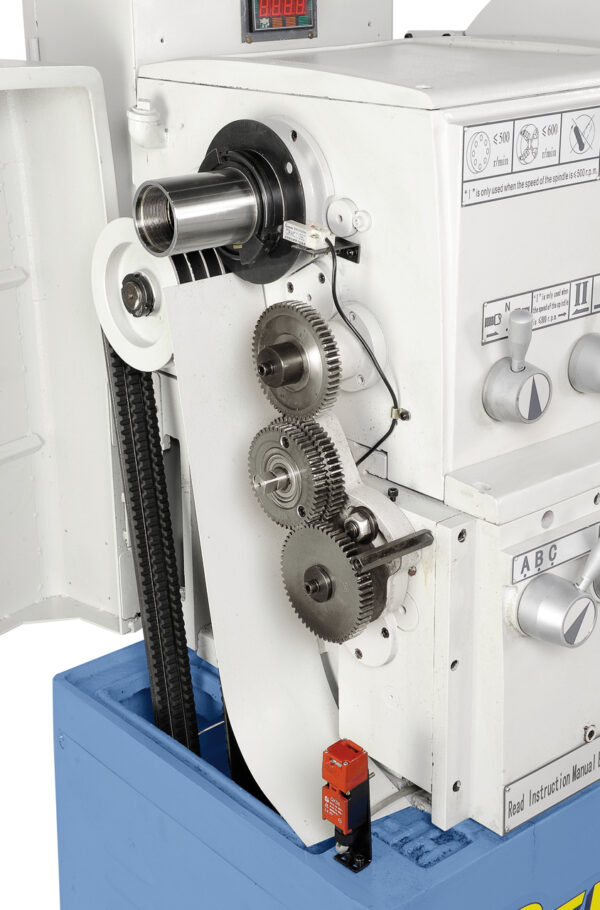

  • Wechselräder
  • Reduzierhülse
  • 2 Zentrierspitzen
  • Gewindeuhr
  • LED-Maschinenleuchte
  • Spänerückwand
  • Bedienwerkzeug

ACHTUNG:

Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!

Produktsicherheit

Hersteller- & Kontaktinformationen

PWA HandelsgesmbH
Nebingerstraße 7a
4020 Linz
Austria

Tel.: +43 (0) 732 / 664015
Fax: +43 (0) 732 / 664015-9
E-Mail: bernardo@pwa.at

Produktidentifikationsmerkmale

Produktname: Bernardo Universaldrehmaschinen mit stufenloser Drehzahl Solid 460 x 2000 Vario
Artikelnummer: 03-1322XL
GTIN: 9009468055547

Sicherheits- und Warnhinweise

Warnzeichen:

Allgemeines Warnzeichen
Warnung vor elektrischer Spannung
Warnung vor Quetschgefahr
Warnung vor Handverletzungen

Gebotszeichen:

Gehörschutz benutzen
Augenschutz benutzen
Handschutz benutzen

Verbotszeichen:

Rauchen verboten
Keine offene Flamme
Hineinfassen verboten

Bitte beachten Sie zusätzlich die mitgelieferte Gebrauchsanweisung.
