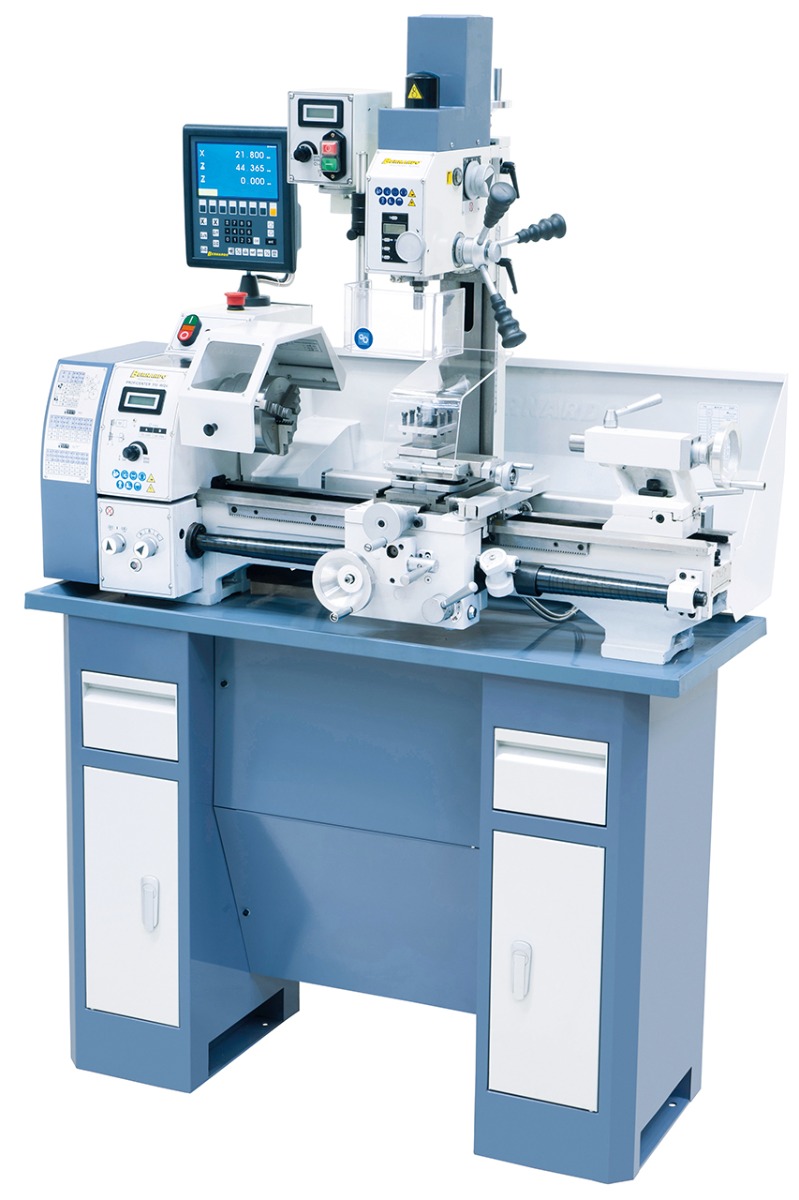

Bernardo Proficenter 550 WQV / 230 V inkl. 2-Achs-Digitalanzeige ES-12 V
3.654,73€
inklusive Versand innerhalb DE!
inkl. 19 % MwSt. zzgl. Versandkosten

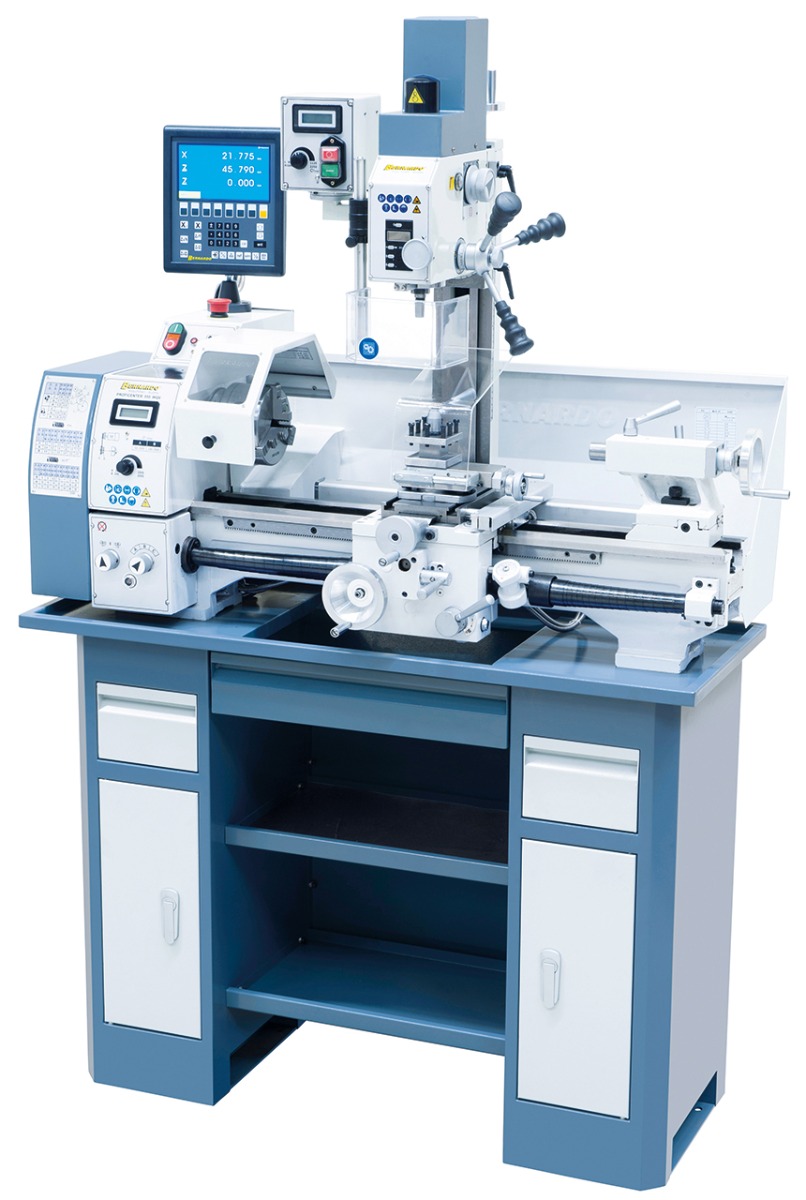

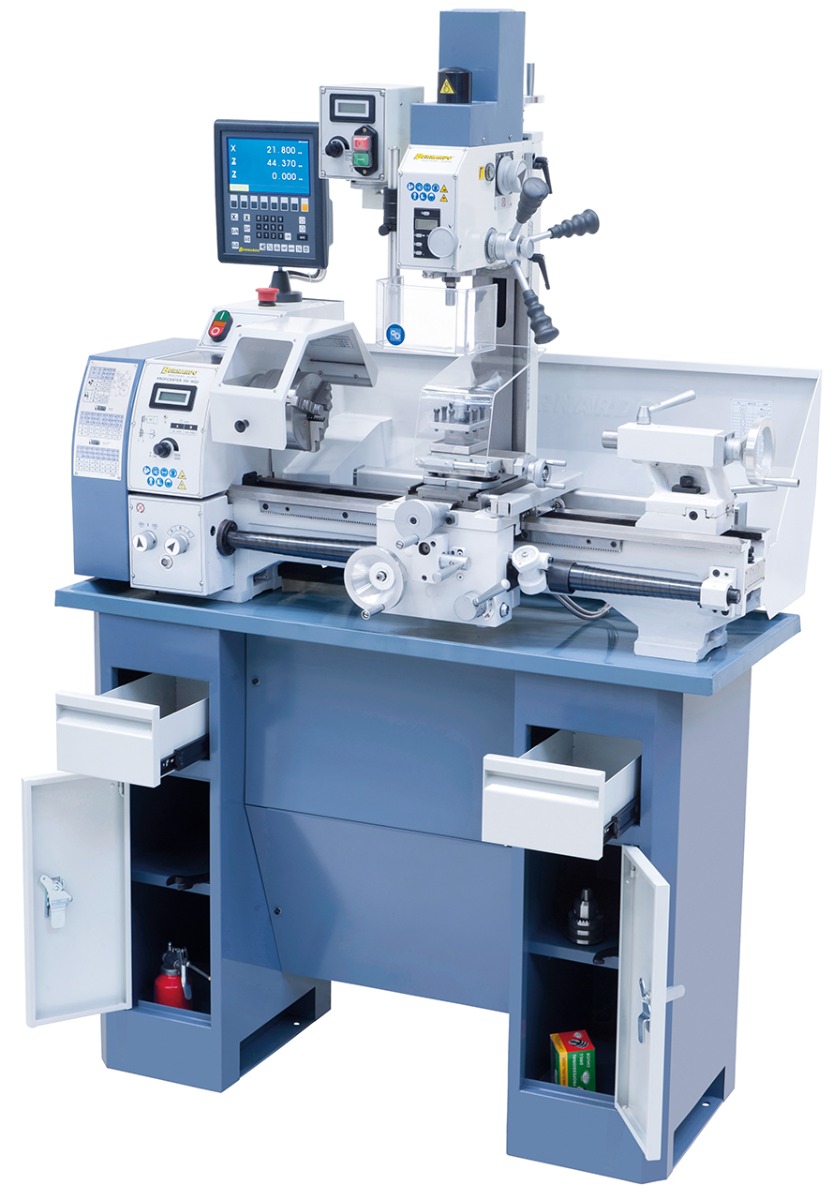

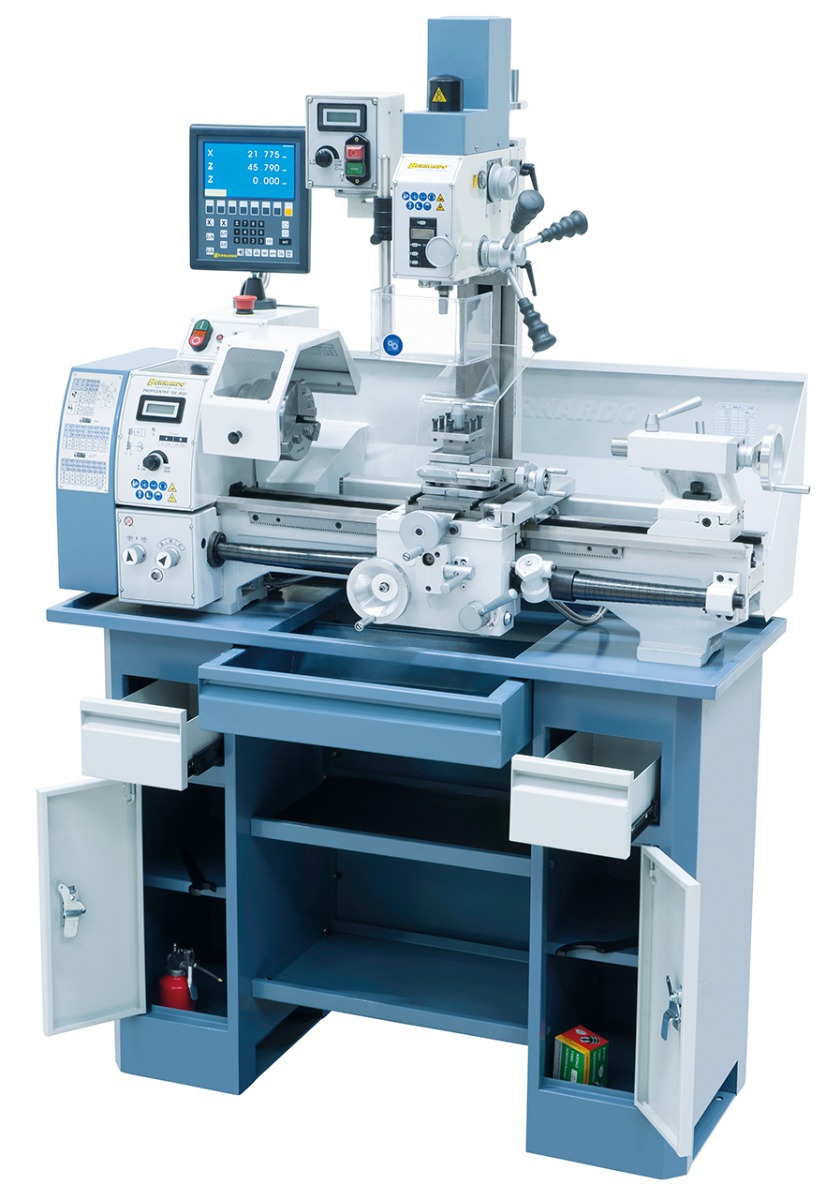

Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.
Lieferzeit: ca. 1 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
Das Bearbeitungszentrum Proficenter 550 WQV lässt für Feinmechaniker, Ausbildungs- und Lehrwerkstätten, usw. keine Wünsche offen. Bohren, Fräsen und Drehen auf kleinstem Raum, serienmäßig mit digitaler Anzeige für Bohrtiefe und Drehzahl zum komfortablen Arbeiten, sowie eine große Spindelbohrung, alles kombiniert in einer Maschine.
- Gehärtete Hauptspindel, serienmäßig mit 26 mm Bohrung
- Elektronisch, stufenlose Drehzahlregelung, dadurch optimale Anpassung an das Werkstück
- Serienmäßig mit Längs- und Planvorschub ausgestattet
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Nach den strengen Vorgaben des Bernardo-Standards gefertigt
- Präzise Spindellagerung mit 2 nachstellbaren Präzisionskegelrollenlagern

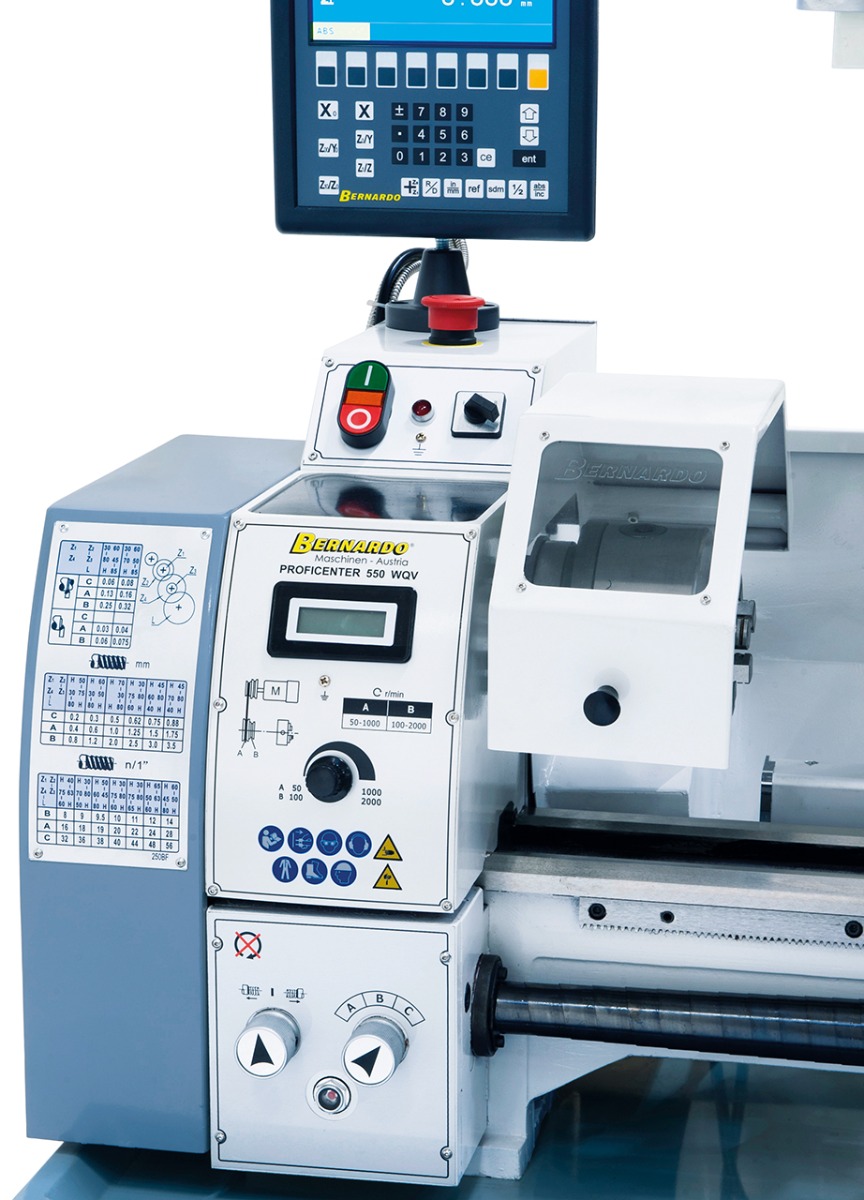

- Bedienungsfreundliche Anordnung der Schaltelemente am Getriebekopf
- Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser

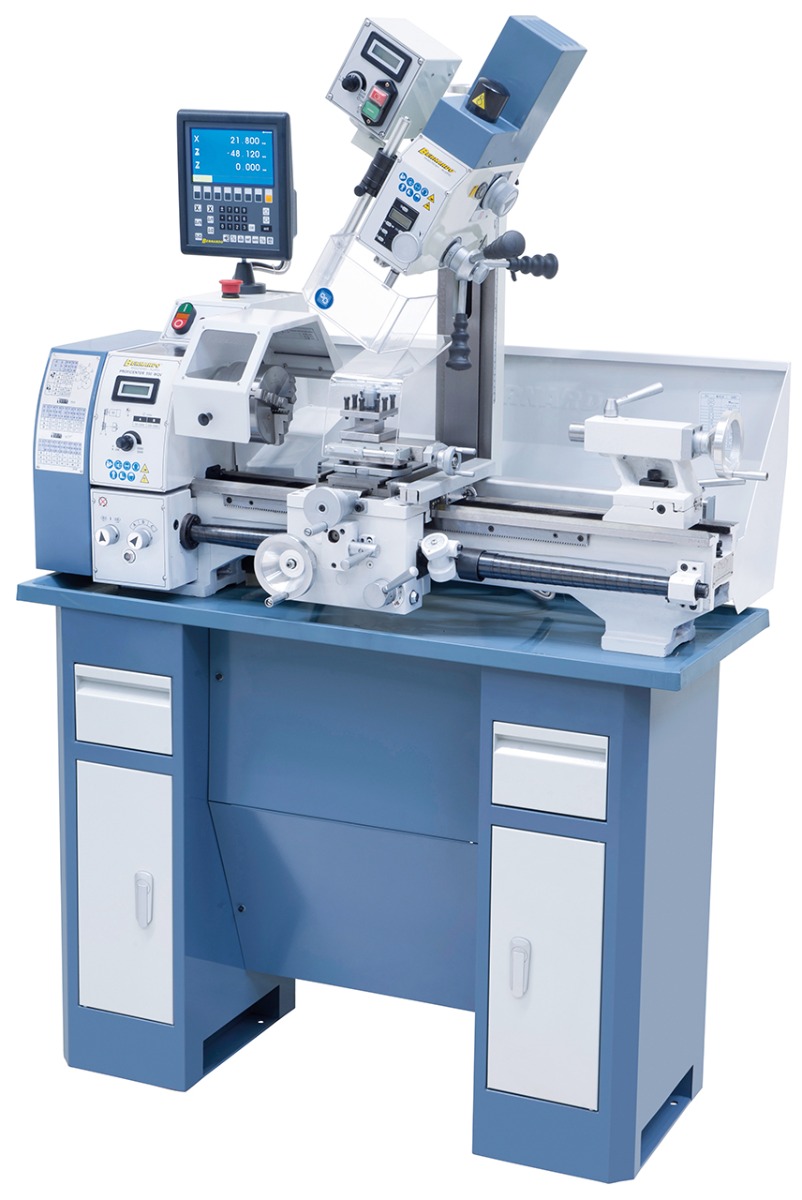

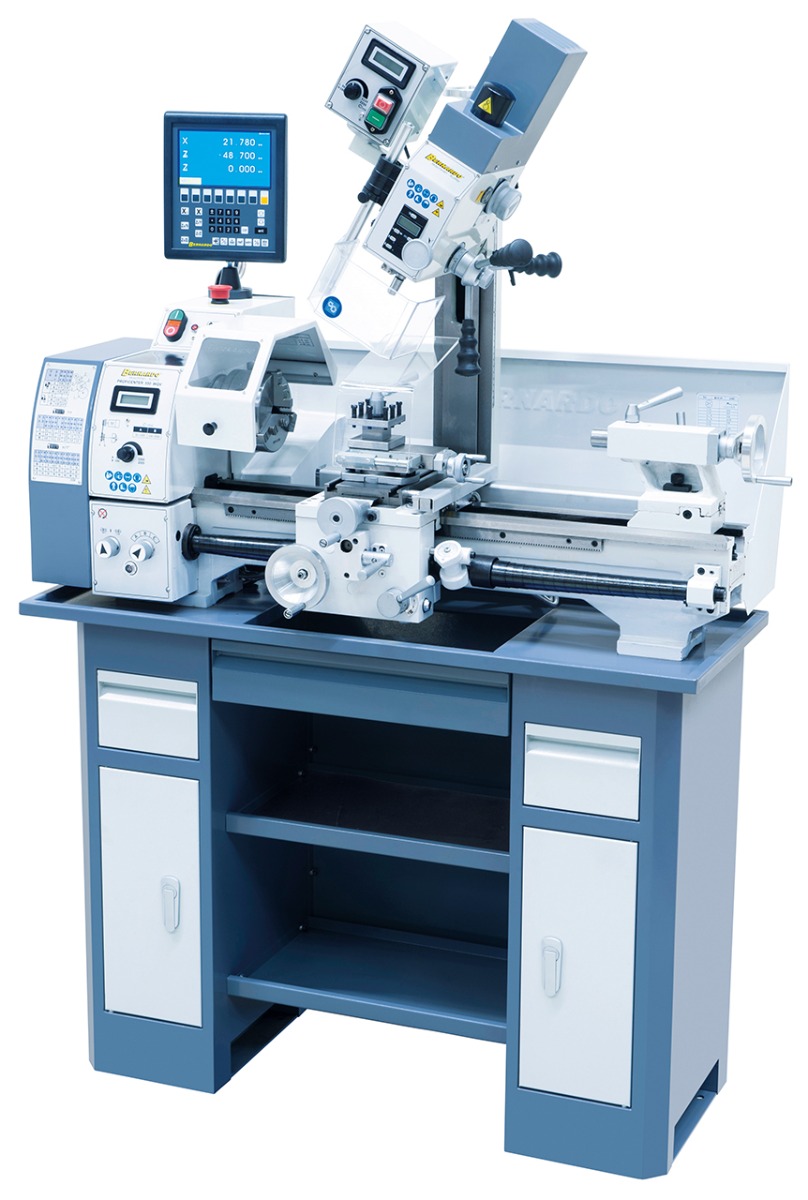

- Erweiteter Einsatzbereich durch den schwenkbaren Fräskopf (-90° bis +90°)

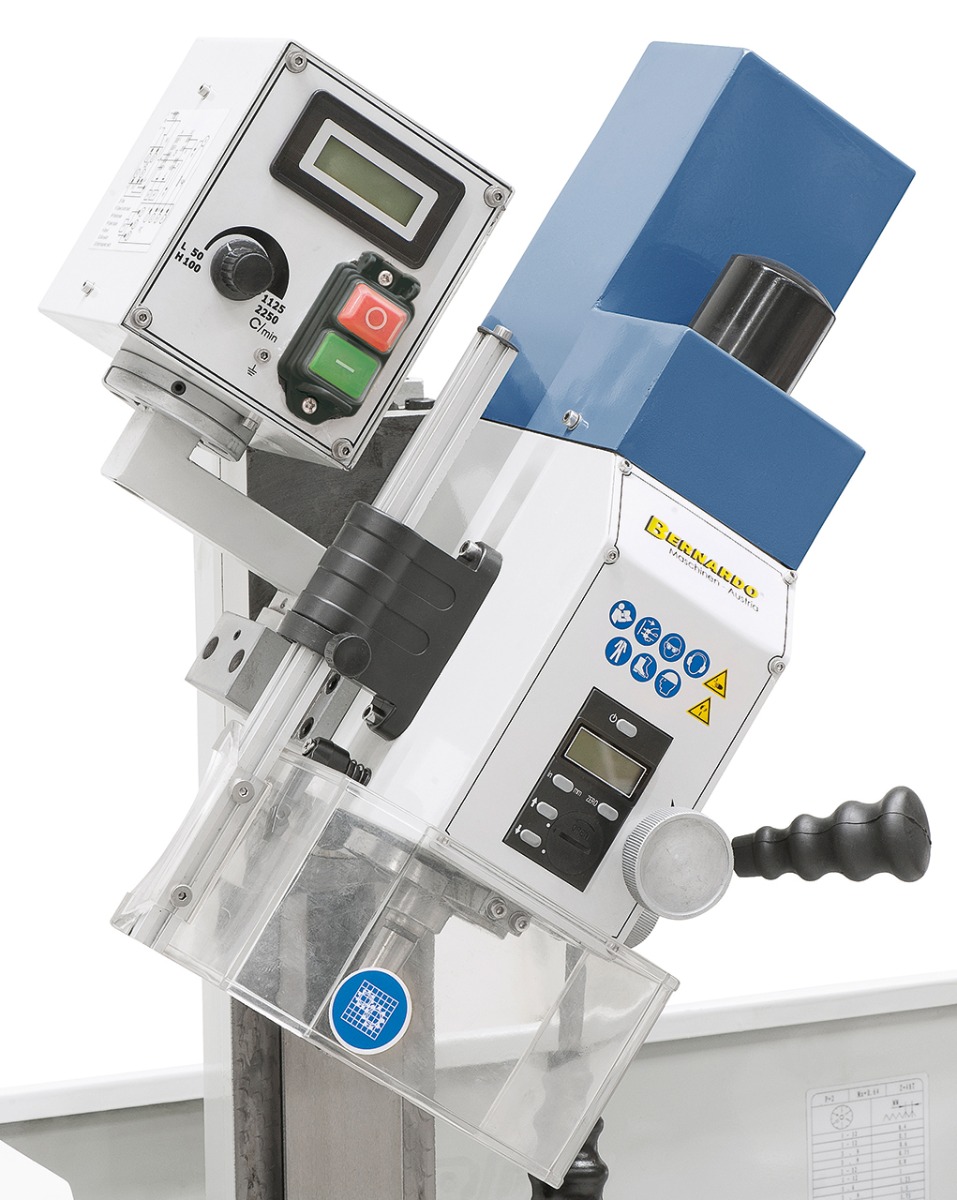

- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl
Technische Spezifikationen
|
Drehmaschine |
|
|
Spitzenweite |
550 mm |
|
Spitzenhöhe |
125 mm |
|
Umlaufdurchmesser über Bett |
250 mm |
|
Spindelbohrung |
26 mm |
|
Aufnahme in der Spindelbohrung |
MK 4 |
|
Drehzahlbereich, stufenlos |
50 – 2000 / 100 – 2000 U/min |
|
Bereich Längsvorschübe |
(6) 0,07 – 0,40 mm/U |
|
Bereich Planvorschübe |
(4) 0,03 – 0,075 mm/U |
|
Metrische Gewinde |
(18) 0,2 – 3,5 mm |
|
Zollgewinde |
(21) 8 – 56 Gg/1? |
|
Pinolenweg |
70 mm |
|
Pinolenaufnahme |
MK 2 |
|
T-Nutengröße im Planschlitten |
10 mm |
|
Motor-Abgabeleistung S1 100% |
0,75 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
1,0 kW / 230 V |
|
Fräsaufsatz |
|
|
Bohrleistung in Stahl |
16 mm |
|
Stirnfräser max. |
50 mm |
|
Schaftfräser max. |
16 mm |
|
Ausladung |
150 mm |
|
Spindeldrehzahl, stufenlos |
50 – 2250 U/min |
|
Aufnahme in der Spindelbohrung |
MK 2 |
|
Fräskopf schwenkbar |
-90° bis +90° |
|
Höhenverstellung Fräskopf |
195 mm |
|
Motor-Abgabeleistung S1 100% |
0,50 kW / 230 V |
|
Motor-Aufnahmeleistung S6 40% |
0,75 kW / 230 V |
|
Maschinenabmessung (B x T x H)* |
1210 x 610 x 860 mm |
|
Gesamtgewicht ca. |
165 kg |
* ohne Untergestell
Lieferumfang
- 2-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Zahnkranzbohrfutter 1 – 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Gewindeuhr
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Anzugspindel M 10
- Futterschutz
- Leitspindelabdeckung
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
Marke
Bernardo
Zubehör
Drehmaschinenzubehör

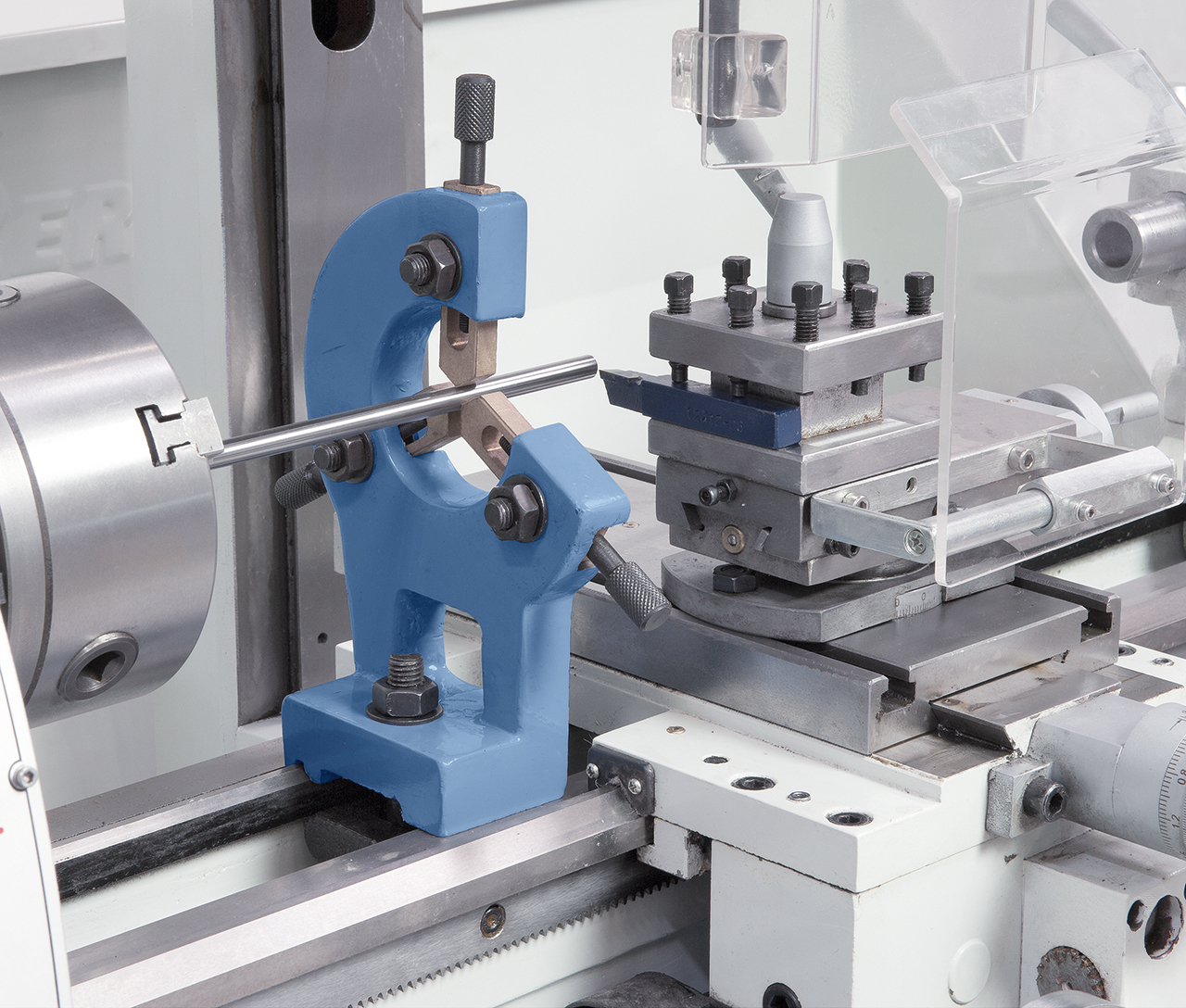

Bernardo Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ
