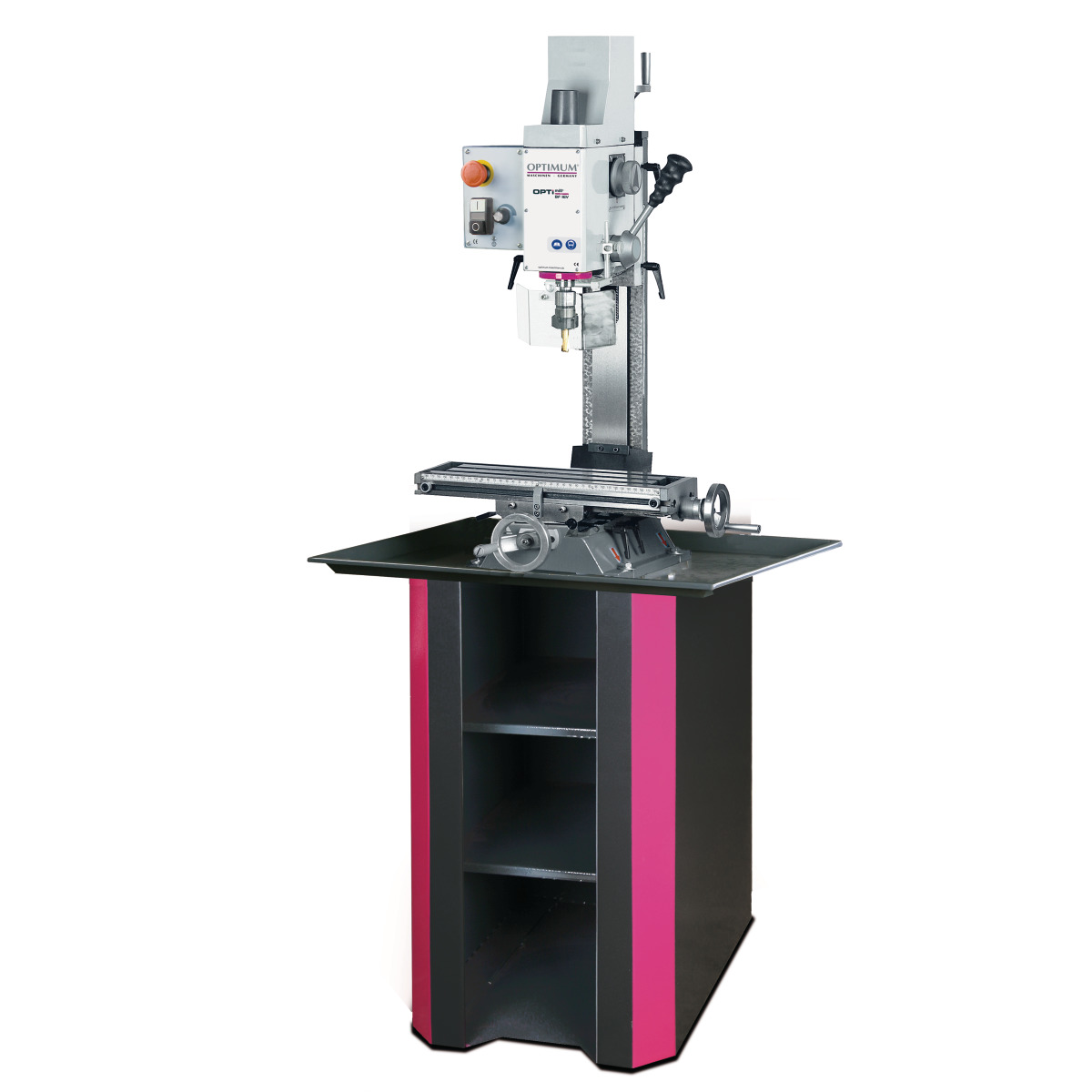

Optimum OPTImill BF 16Vario Bohr-Fräsmaschine
1.259,00€
inkl. 19 % MwSt. zzgl. Versandkosten
Kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer
Lieferzeit: ca. 5 Werktage
Vorrätig
!! Bilder können optionales Zubehör enthalten! Bitte Lieferumfang beachten !!
Beschreibung
- Vielseitige Einsatzmöglichkeiten
- Zweistufige Getriebeübersetzung
- Werkzeugaufnahme MK 2
- Sicherheitselektrik in 24 Volt-Ausführung
- EMV-Filterklasse C1

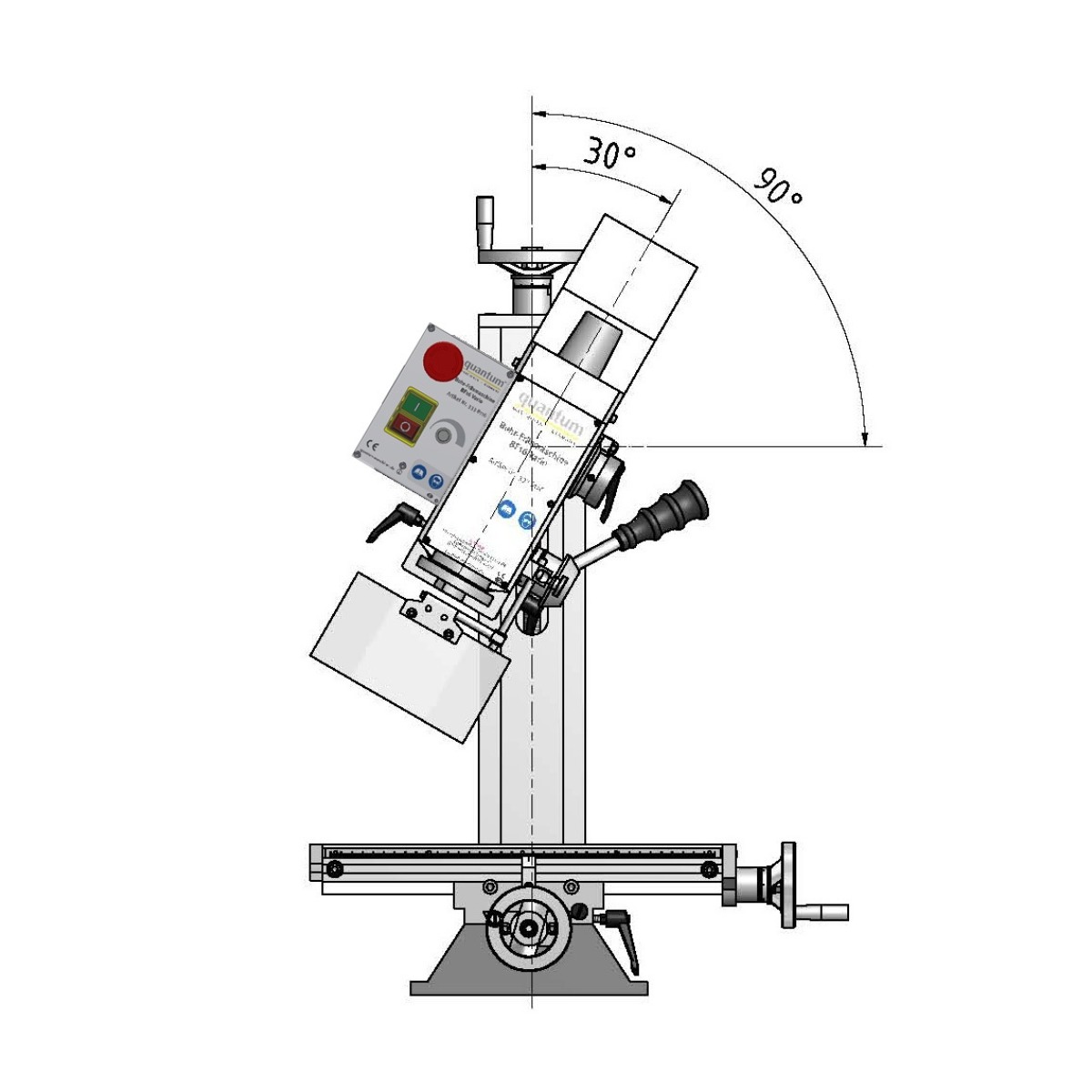

- Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
- Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter

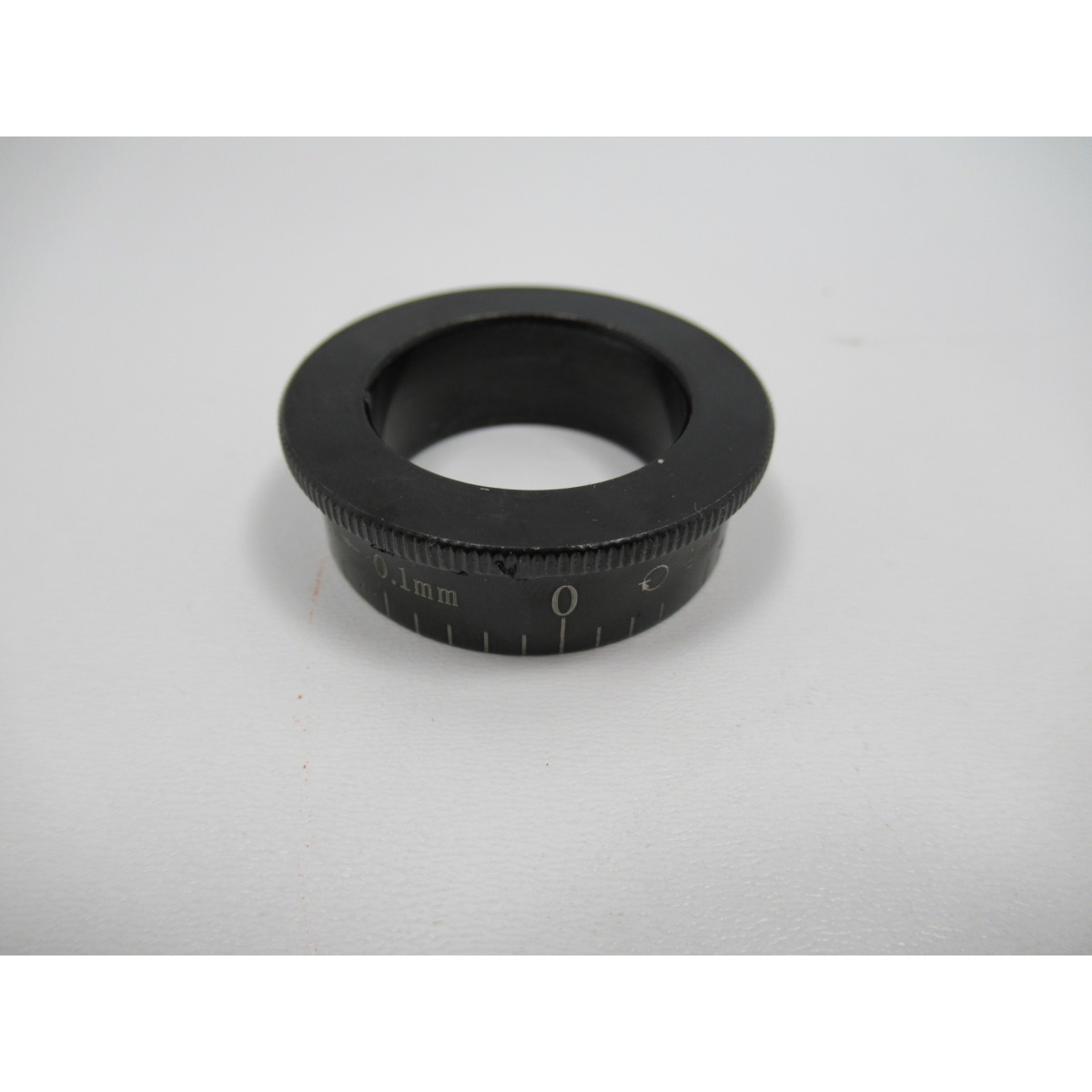

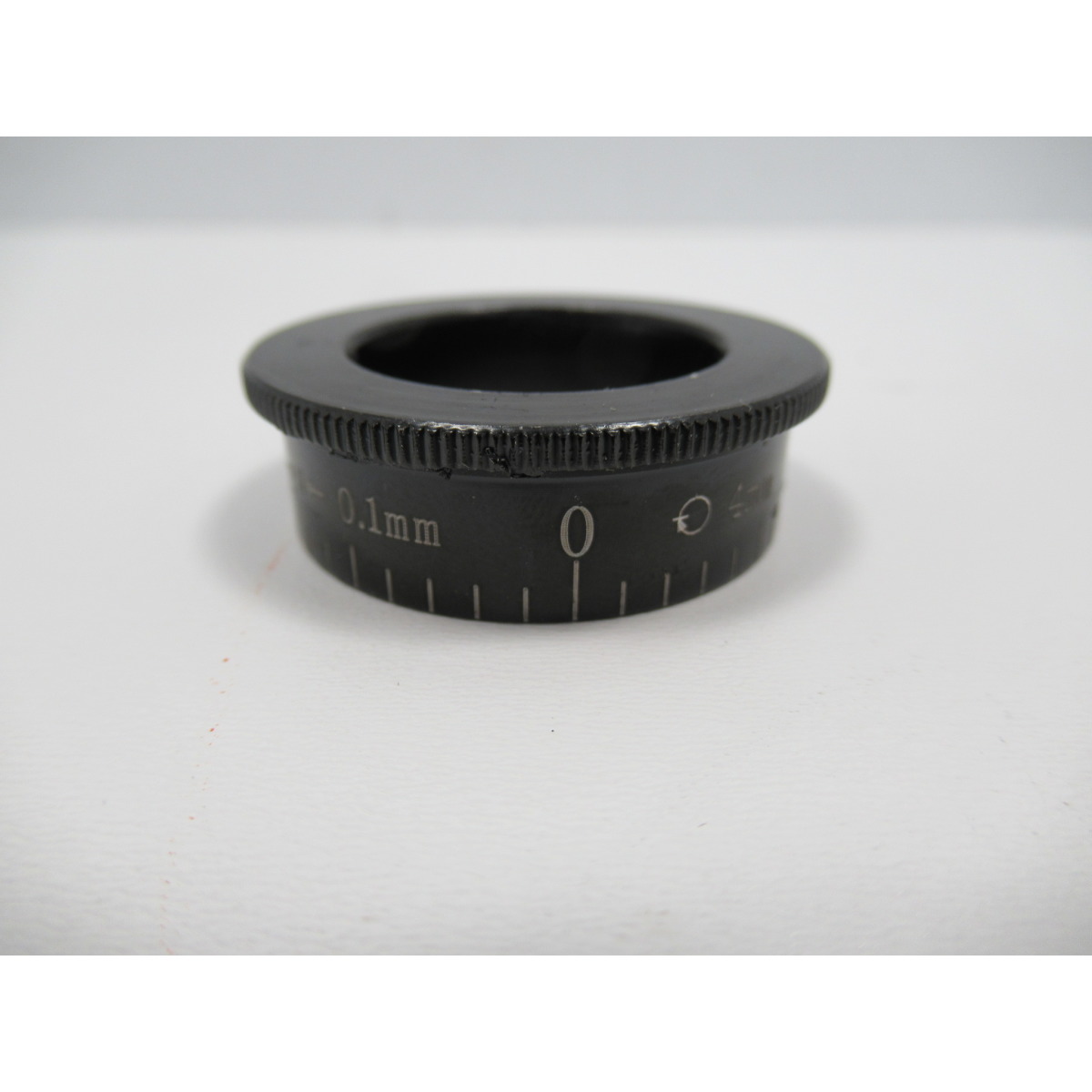

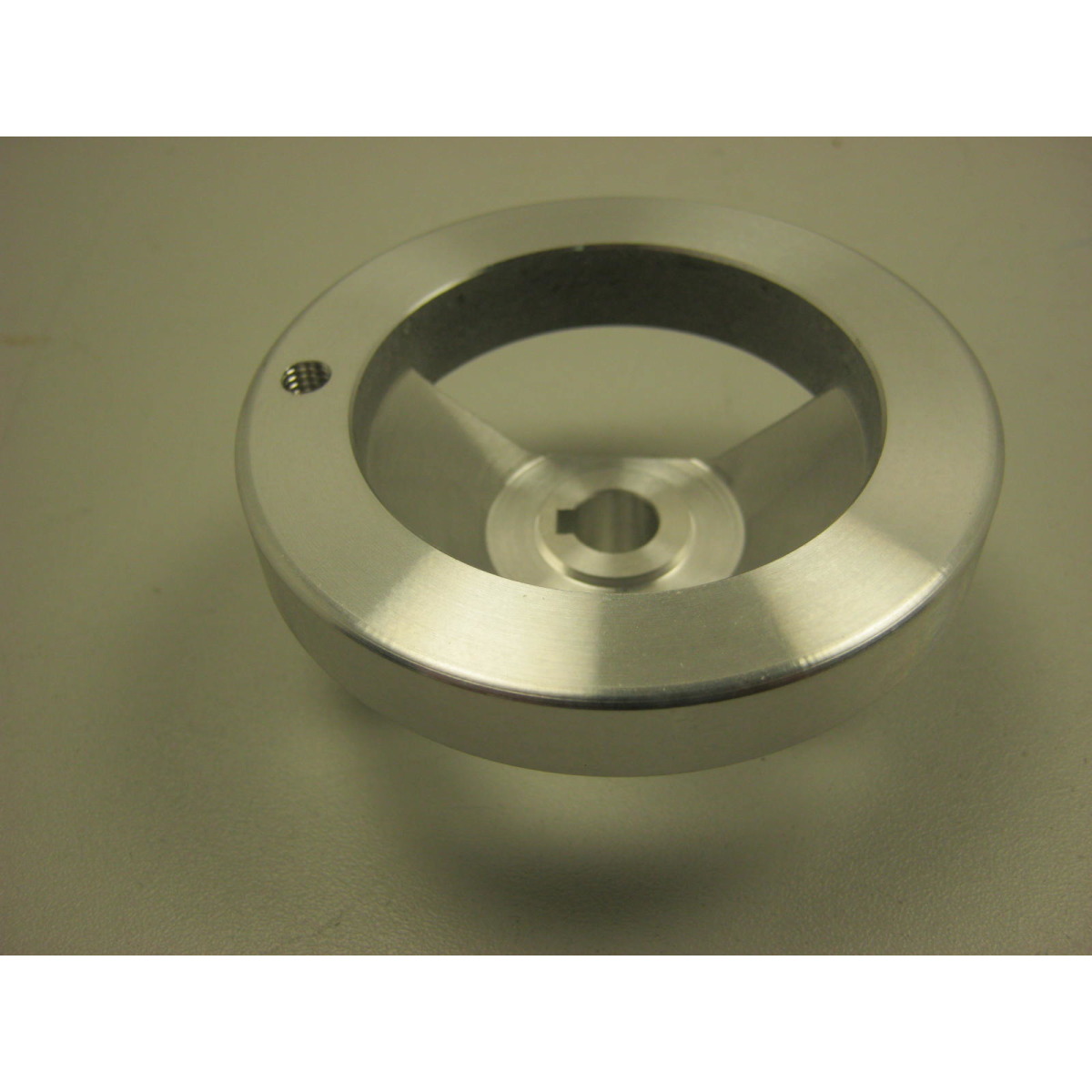

- Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern

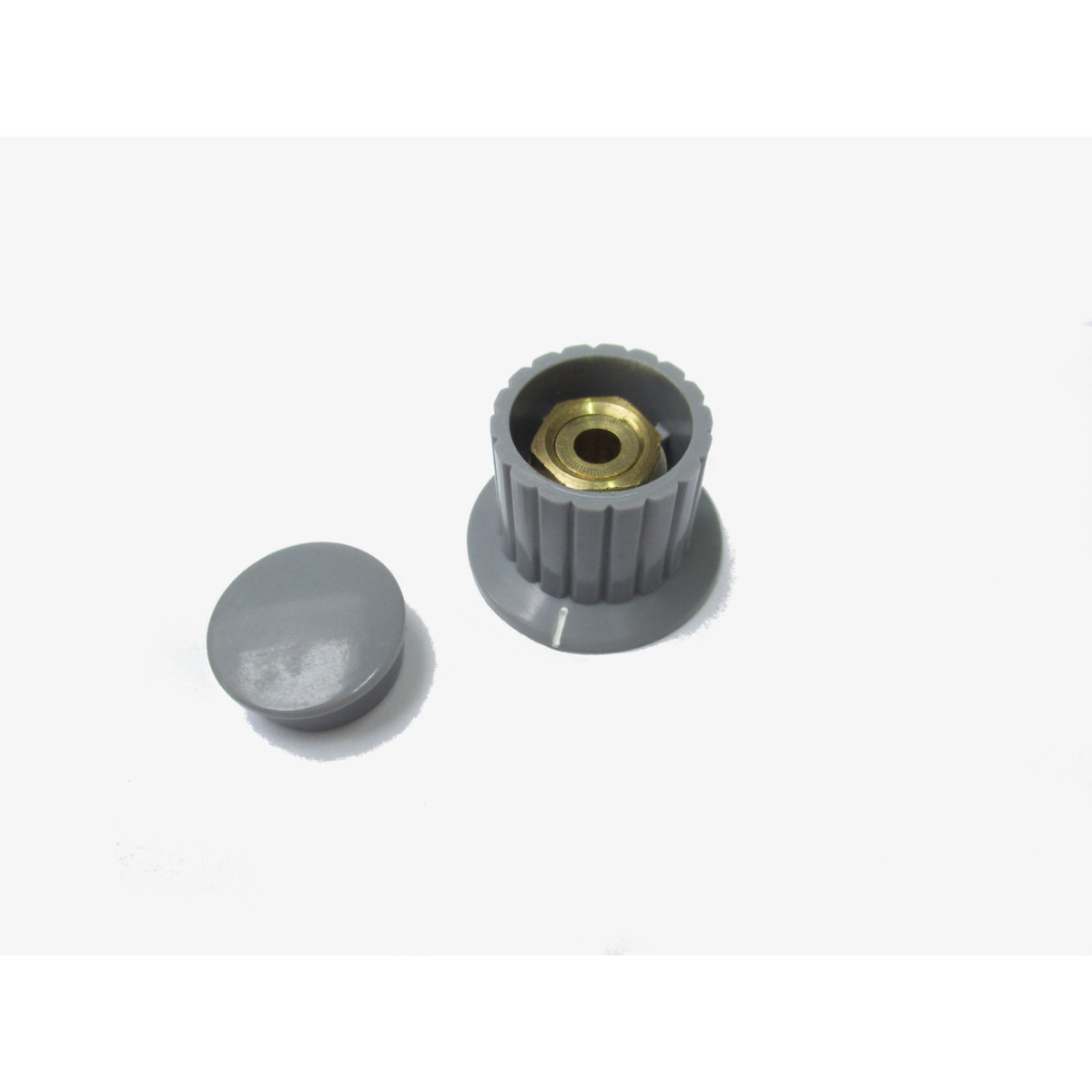

- Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
- Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
- Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen

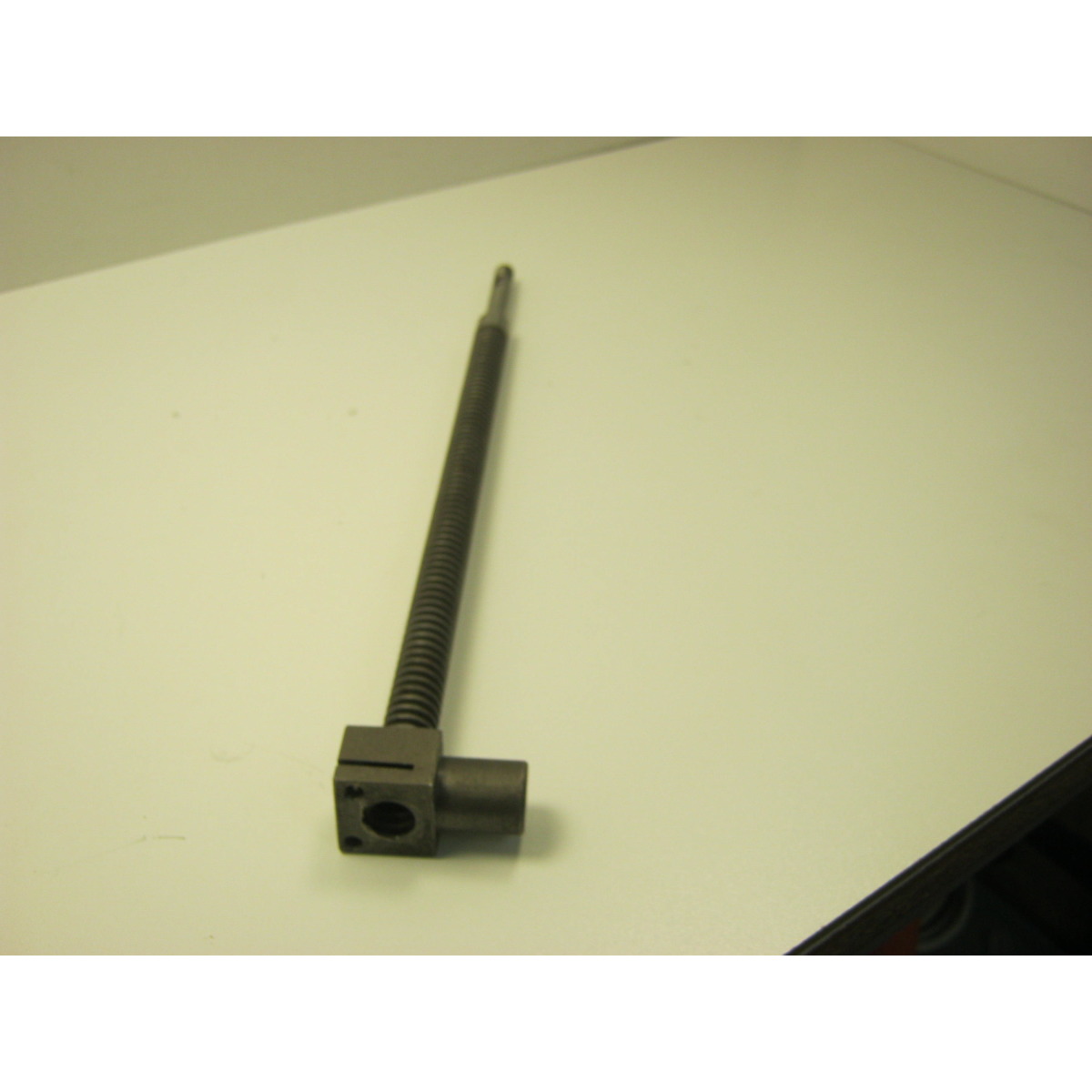

- Spiel in der Vorschubspindel einstell- und nachstellbar
- Säule seitlich versetzbar für erweiterten Einsatzbereich
- Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
- Eingearbeitete Längsmaß-Skala im Kreuztisch
- Alle Verfahrwege über Skalen ablesbar
- Sauberes Fräsbild durch einzeln festklemmbare Führungen
- Preisgünstig und wertbeständig
Technische Spezifikationen

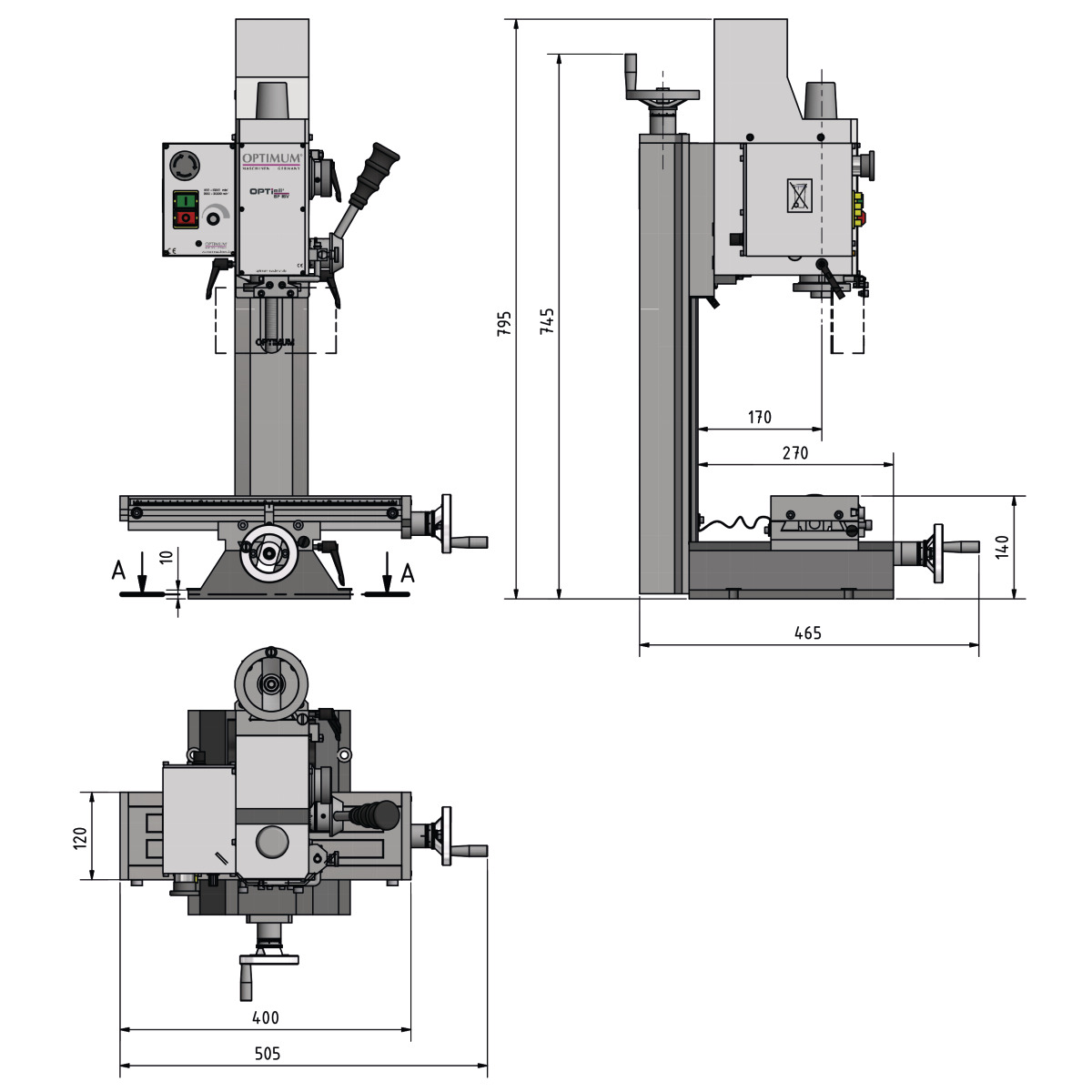

Abmessungen und Gewichte
- Länge (Produkt) ca.: 505 mm
- Breite/Tiefe (Produkt) ca.: 465 mm
- Höhe (Produkt) ca.: 795 mm
- Gewicht (Netto) ca.: 62 kg
Bohr-Fräsleistung
- Messerkopfgröße max.: 52 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Schaftfräsergröße max.: 20 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
Elektrische Daten
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
Frästisch horizontal
- Horizontalfrästisch Länge: 400 mm
- Horizontalfrästisch Breite: 120 mm
- Abstand Vertikalspindel – Horizontalfrästisch min.: 0 mm
- Abstand Vertikalspindel – Horizontalfrästisch max.: 275 mm
- Horizontalfrästisch T-Nuten Größe: 10 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 35 mm
Normen und Zulassungen
- Norm: DIN EN 55011
- EMV-Klasse: C1
Verfahrweg
- Verfahrweg X-Achse manuell: 220 mm
- Verfahrweg Y-Achse manuell: 160 mm
- Verfahrweg Z-Achse manuell: 210 mm
Vertikalspindel
- Vertikalspindel Ausladung: 170 mm
- Vertikalspindel Spindelaufnahme: MK 2 / M10
- Vertikalspindel Drehzahlbereich: 100 ? 3000 min¯¹
- Vertikalspindel Drehbereich Fräskopf Z – X Ebene: ± 90 °
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
- Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
- Vertikalspindel Anzugsstange: M 10
- Vertikalspindel Pinolenhub: 50 mm
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 0,5 kW
Lieferumfang
- Kegeldorn MK 2/B16
- Anzugsstange M 10
- Bedienwerkzeug
ACHTUNG:
Bilder können optionales Zubehör enthalten!
Bitte Lieferumfang beachten!
